安装卡主_建筑圈故事多又来分享干货：消防流量开关的原理和安装方法

详细安装不懂或卡主也可以私信我哦！下面我来介绍下：

首先，工作原理：水流量开关工作原理当水流开关内有水流动，水流量≥1.0L/min时，水流开关内的磁芯受水流推动产生位移，磁芯位移带动磁源产生磁控作用使水流开关输出“通”信号。流量开关快易优自动化选型有收录，该信号输入设备控制系统，经控制系统实现控制作用，当水流量小于启动流量时，水流开关输出“断”的信号。控制系统产生与上述相反的控制作用。其实就是水流开关当管路中的水流量大于1L/min流量时，磁芯在水流作用下产生位移并带动磁源产生磁控作用使传感器输出"1"开关信号,该信号输入到设备控制系统，经功率扩放大后实现以水流量控制的目的。当管路中的水流量小于1L/min流量后，磁芯在复位弹簧推力作用下带动磁源回位，使传感器输出"0"开关信号,停止系统的工作。流量开关具有灵敏度高、耐久性强等优点。

其次，消防流量开关的安装：消防流量开关安装在高位水箱出水管总管上，消防管道直径一般为DN50-DN300，铸铁镀锌管道，消防水箱出水管上设置流量开关。高位消防水箱出水管上的流量开关，当有水流通过的时候，开关及时闭合，触发报警，并启动消防泵。

大家要知道流量开关启动消防泵是用在消火栓系统中的，不用在喷淋系统中。流量开关动作后30S启泵，并不是有的人想象的一动作就立即启动消防泵。消火栓出水后流量开关应动作。系统没有稳压泵时用流量开关直接启泵(与消防联动控制器、报警阀了统统无关)；系统有稳压泵时，流量开关只做报警功能，启泵事情由出水干管上的压力开关完成。消火栓按钮不直接启泵，在湿式消火栓系统中起报警作用，在干式消火栓系统中起报警和启动干式消火栓系统的快速启闭装置。

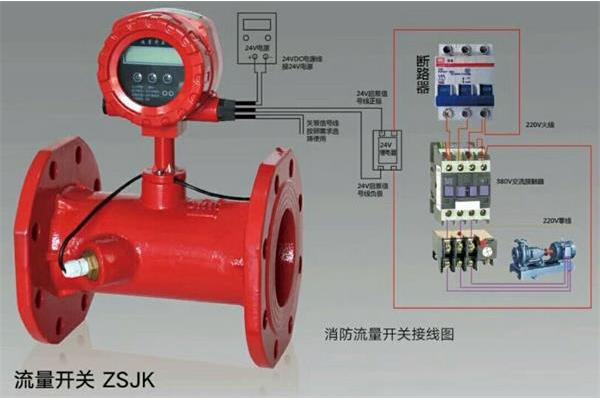

以上就是为大家分享的消防流量开关接线图，相信通过这张图大家能够很直观的知道消防流量开关的安装和接线方法了吧！消防系统是关乎安全的大事情，因此在每一个环节的安装和维护方面都需要谨慎和细致，才能避免存在隐患。
