刷写功能

锡柴自主 ECU刷写可以恢复损坏的数据或是新ECU刷上相应车型的数据

注意事项

确认车辆电瓶电量充足，平板电脑电量充足。发动机不启动。车辆处于刹车状态。建议使用USB线进行刷写可以提高刷写速度。部分车上其它系统对刷写有影响，可拆下来在车下接线刷写。

• 备份数据需要联网，并先登录帐号。

锡柴/大柴自主FEUPI (马牌ECU)(60D,71D,98D) ECU备份后 ECU进入了刷写状态，需要把备份数据写回去才能恢复正常状态。

软件要求

HD_ECU V11.50 及以上版本

操作指引

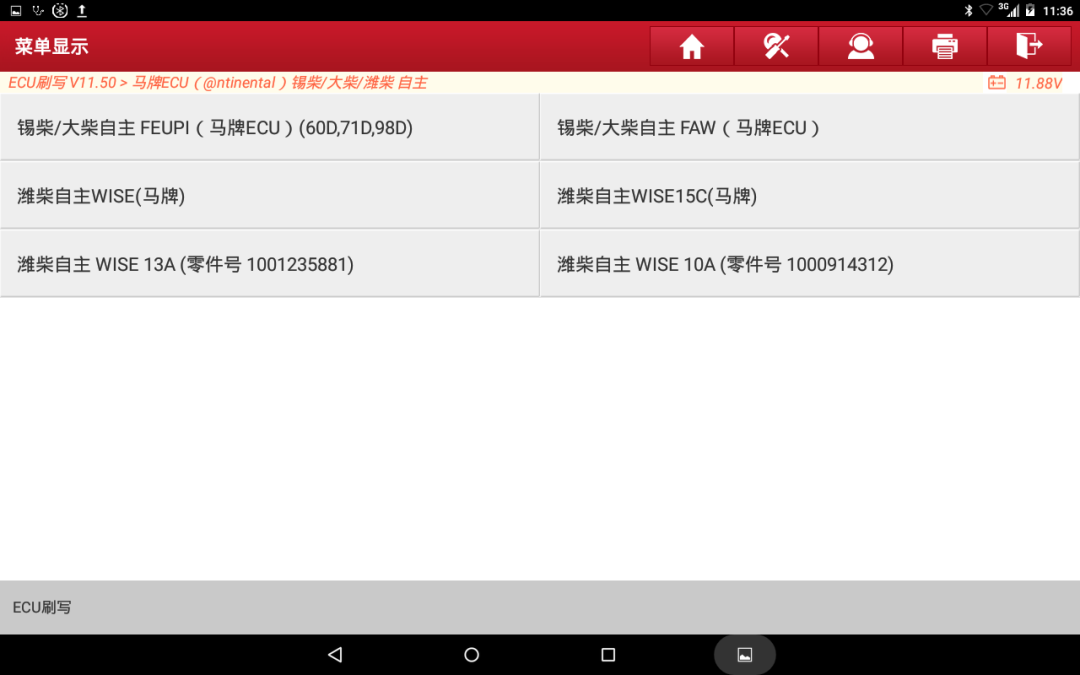

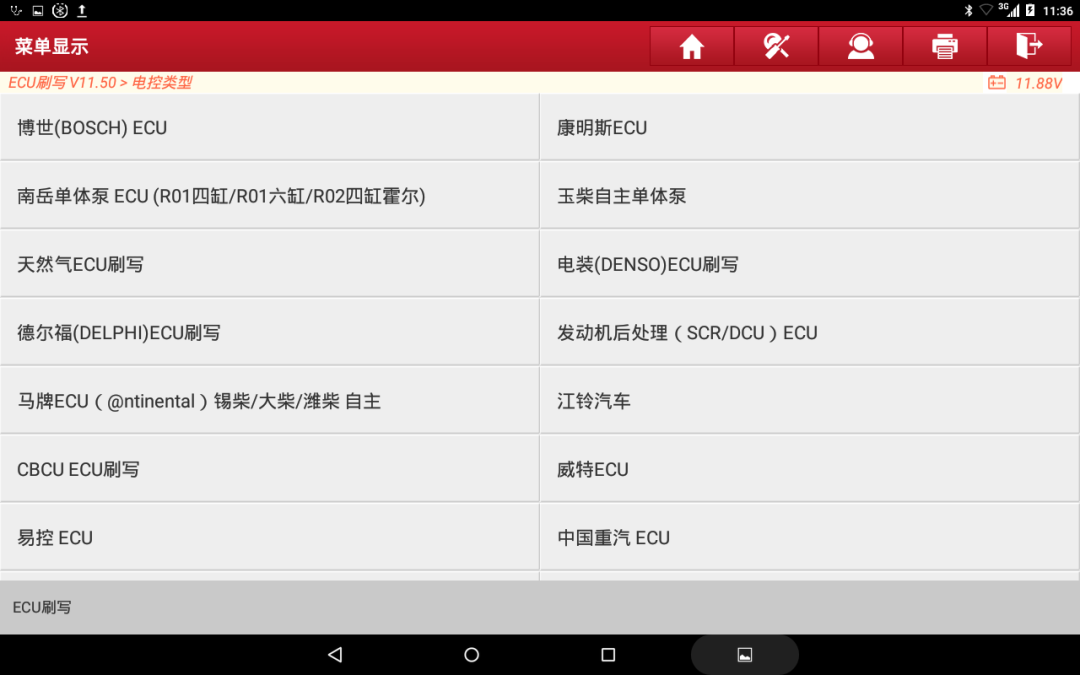

1. 选择路径 【ECU刷写 V11.50->马牌ECU(@ntinental)锡柴/大柴/潍柴自主->锡柴/大柴自主FEUPI (马牌ECU)(60D,71D,98D) 】，如图1-1、1-2、1-3 ；

图1-1

图1-2

图1-3

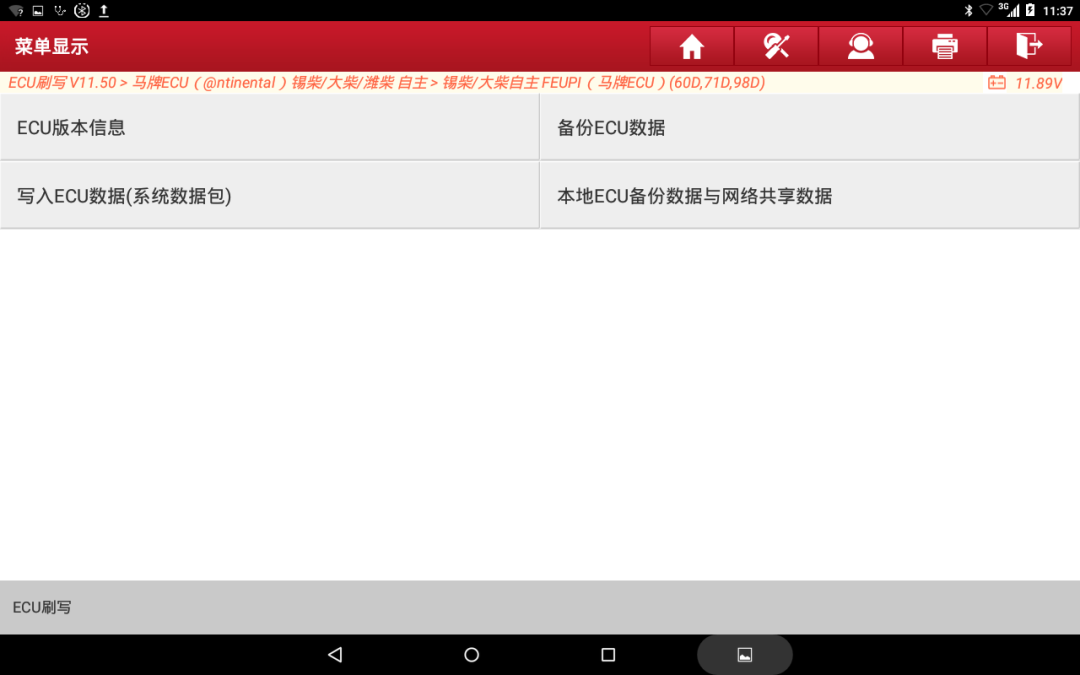

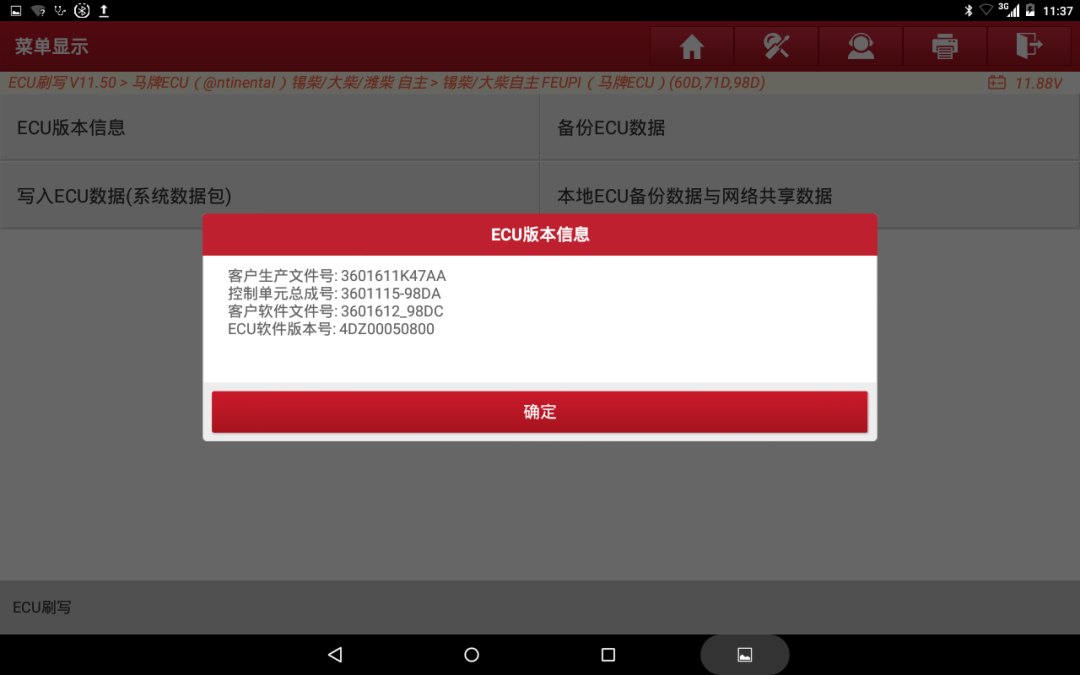

2.  进入后选择【ECU版本信息】 可以显示当前ECU的发动机型号，ECU软件号等信息，可以根据版本信息来确认是否选择了正确的系统。也可以根据相关的信息来选择系统数据包，如图2；

图2

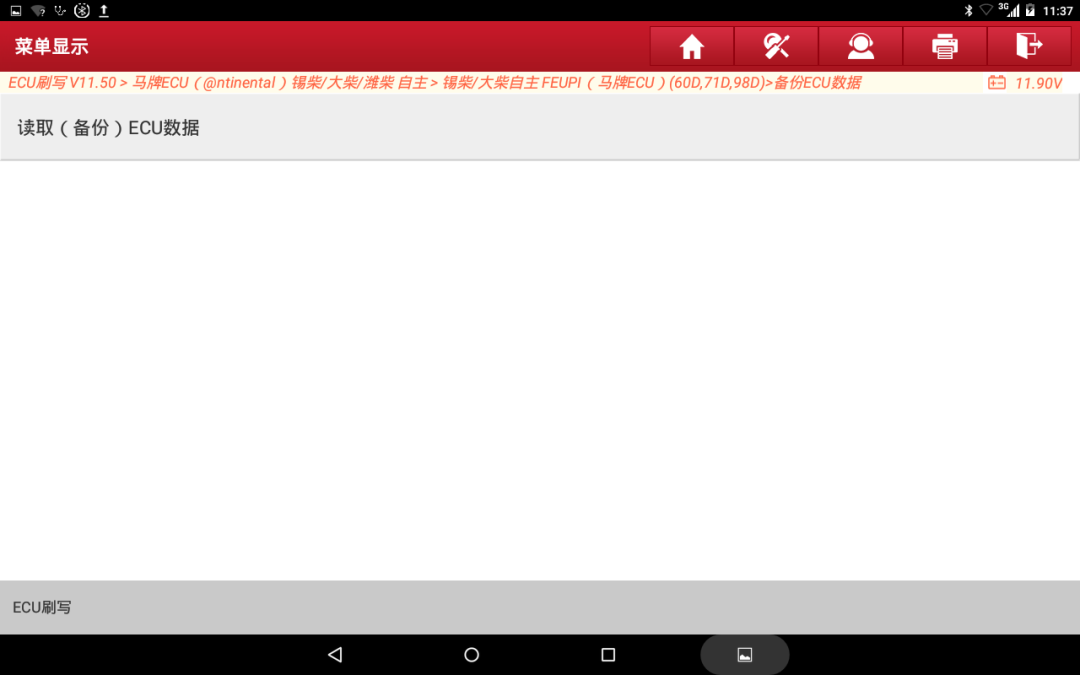

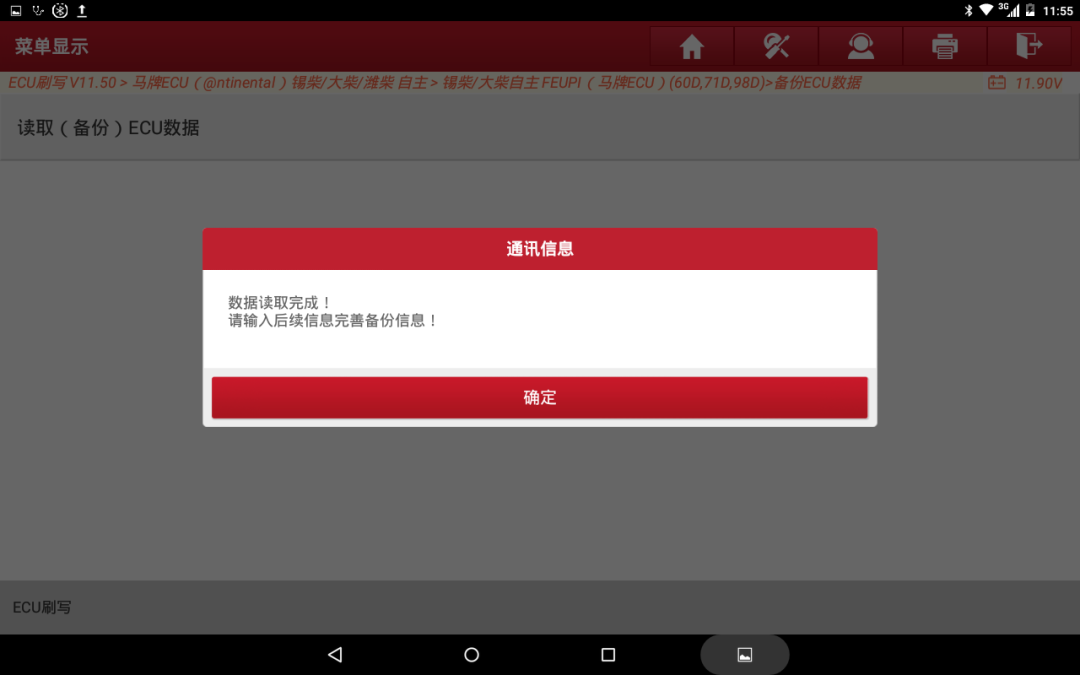

3.  选择【备份ECU数据】先读取备份当前ECU的数据，读取完成后有相应的提示 ，如图3；

图3-1

图3-2

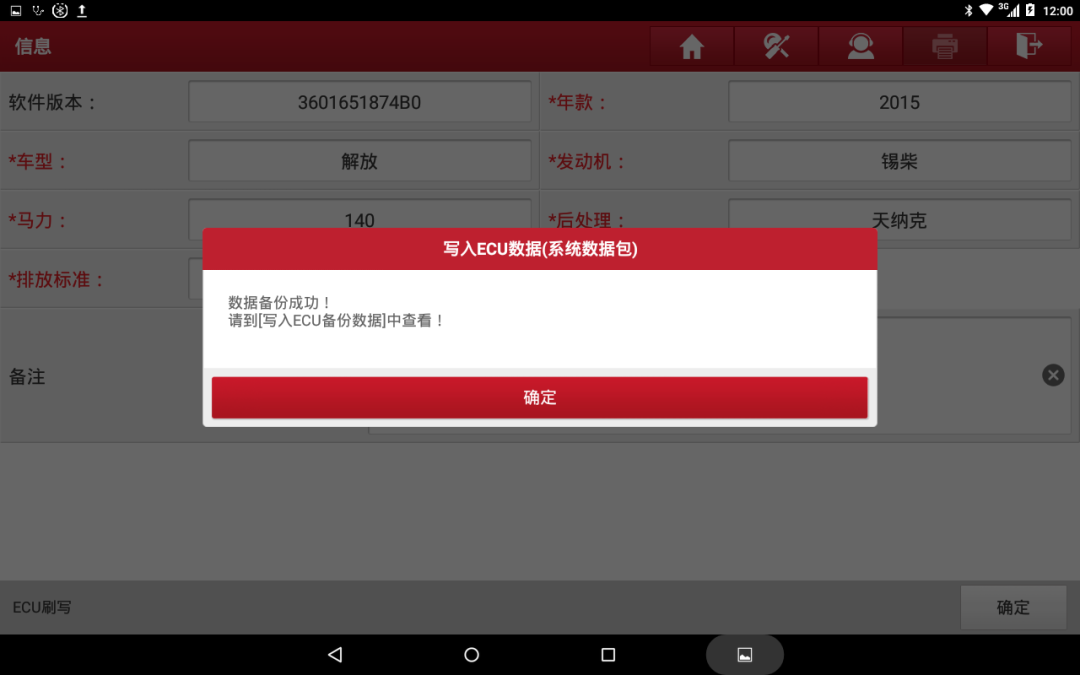

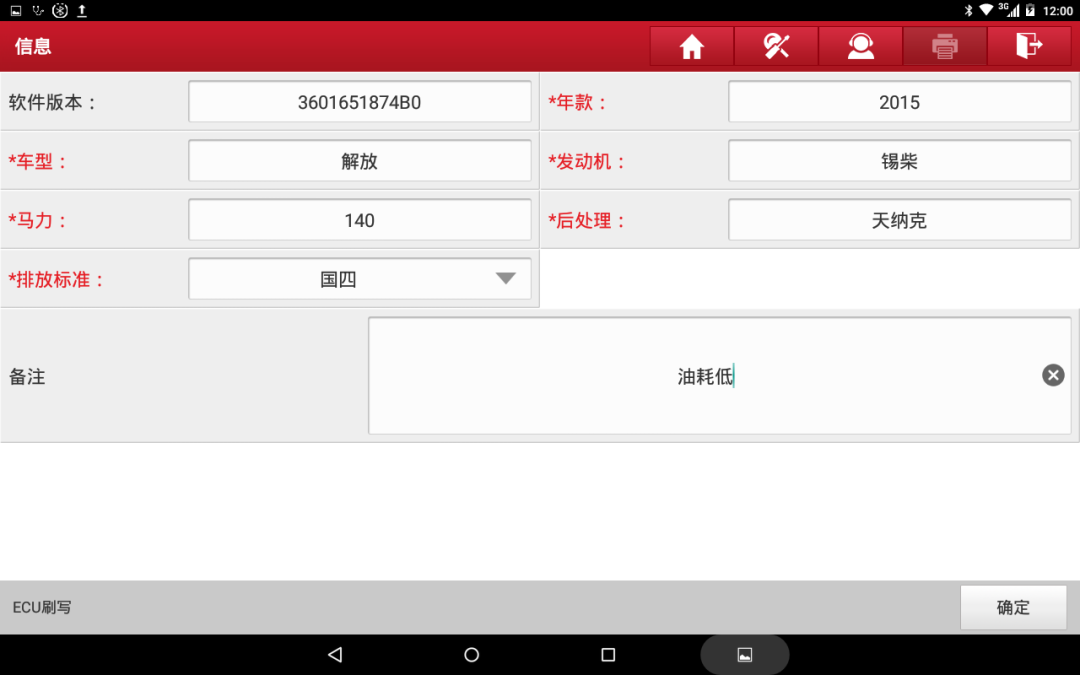

4. 备份完成后根据下面的图示输入完善相关信息。相关信息输入完成后会生成相应的文件保存在平板上，同时也会把数据上传到服务器上进行数据共享。

备份数据完成后可以在【本地备份数据与网络共享数据】中查看。 第一个软件版本是通过读取ECU来获取的，不可编辑，不可修改。其它红色的为必填项目， 如图4-1、4-2。

备份数据需要联网，并先登录帐号。

图4-1

图4-2

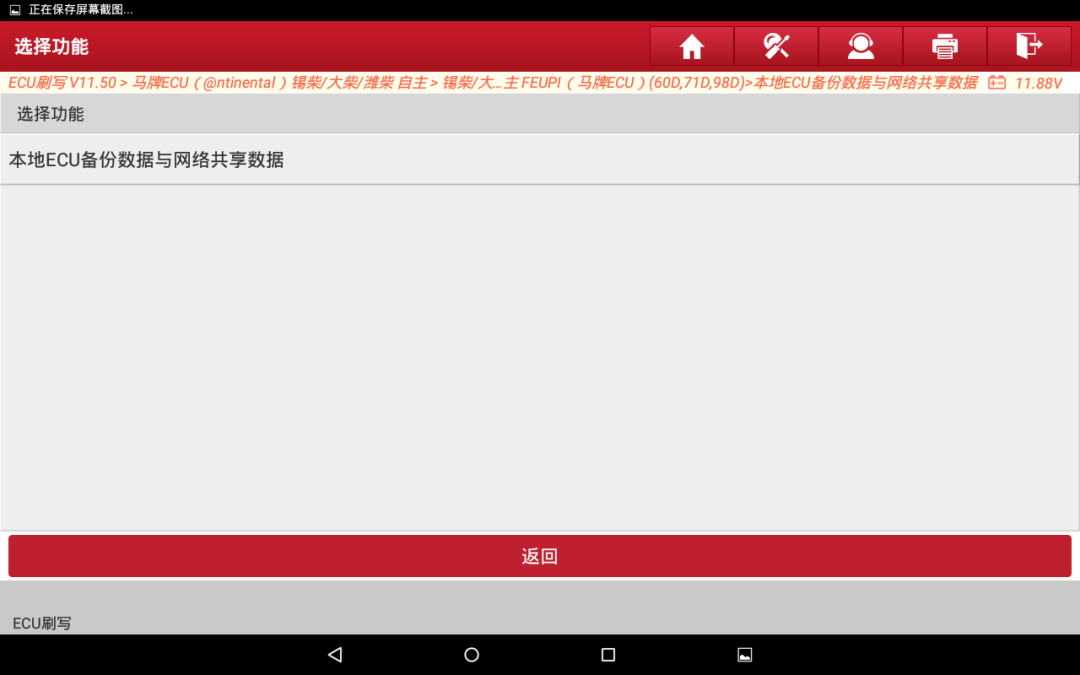

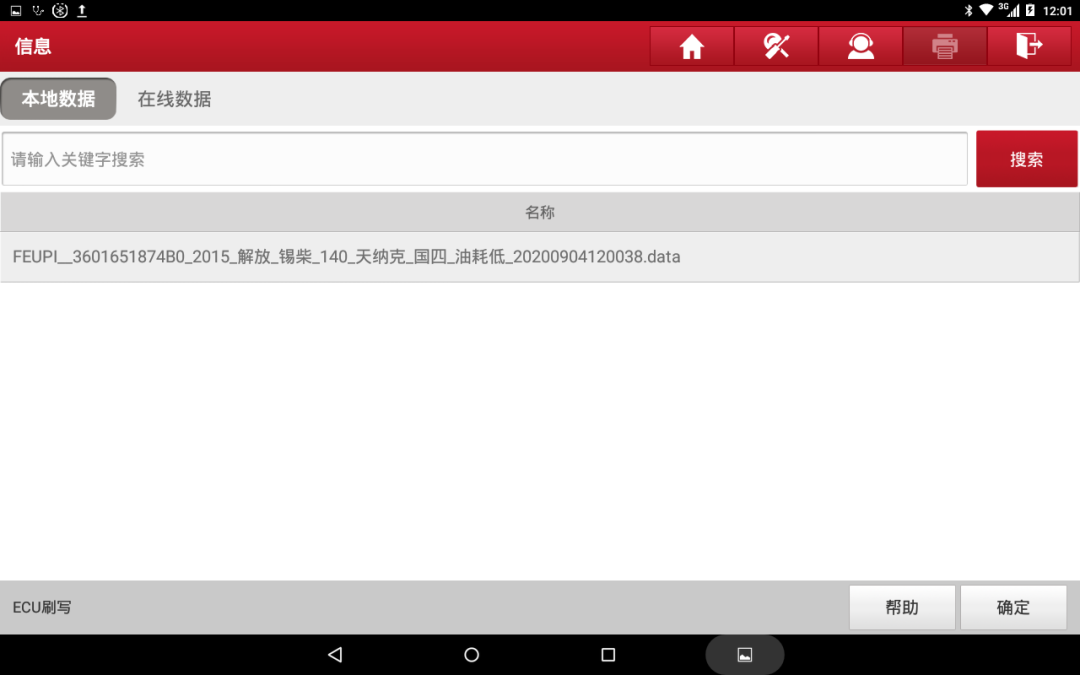

5. 选择【本地备份数据与网络共享数据】，如图5；

图5-1

图5-2

图5-3

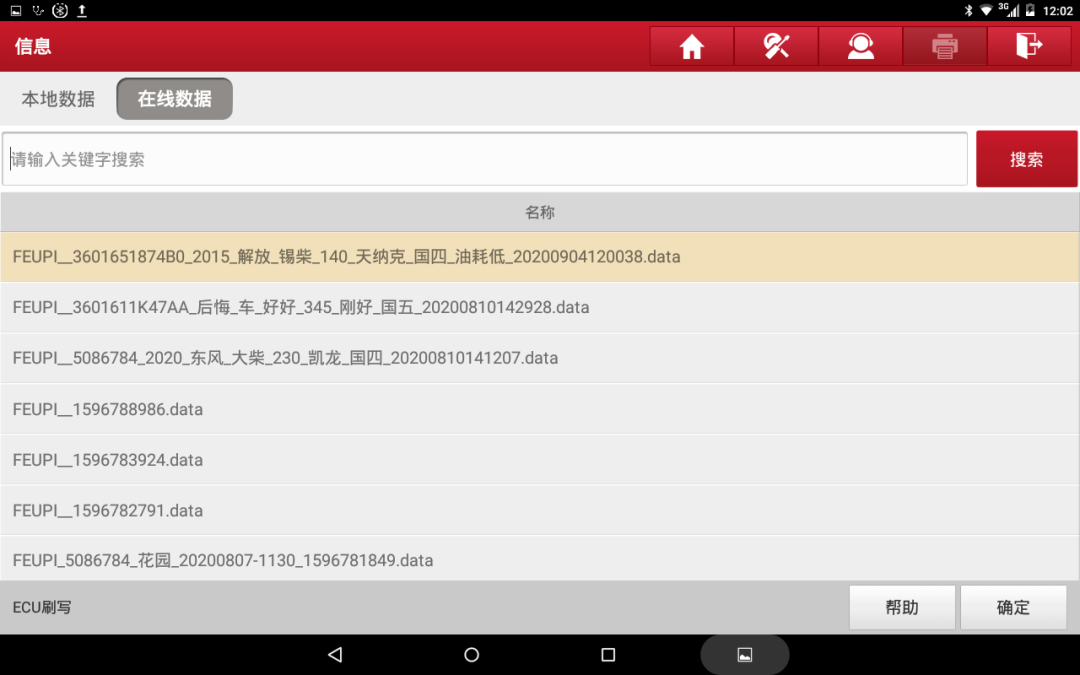

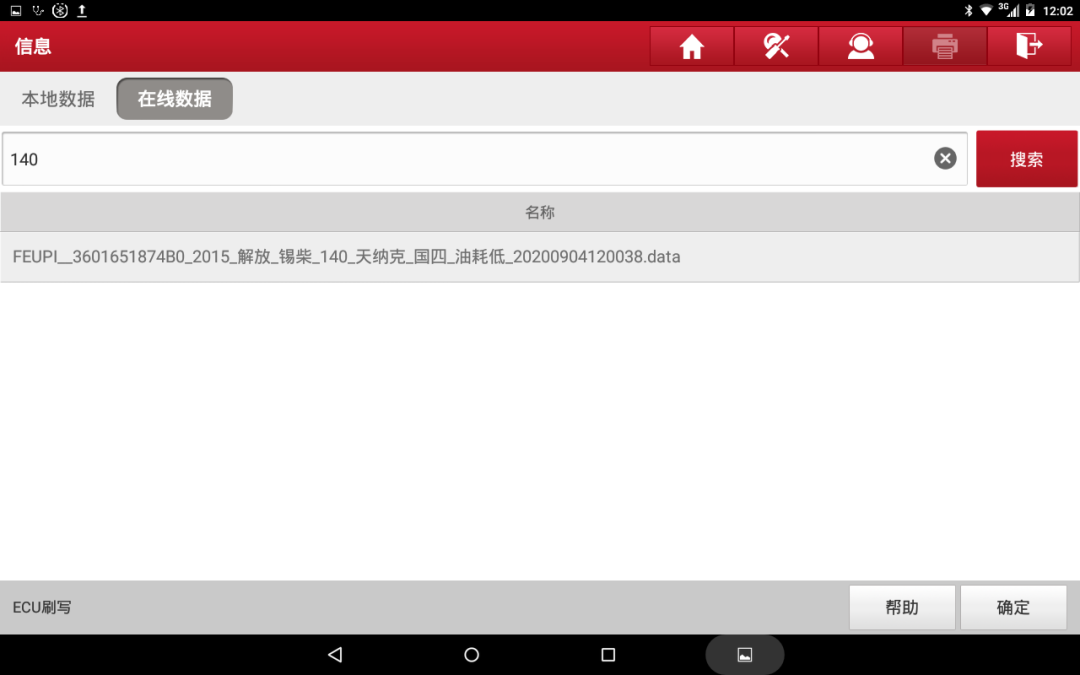

本地数据：为用户自己备份的保存在平板上的数据。更换平板或是平板丢失会损失数据。 在线数据：为用户备份的通过网络共享上传到公司的服务器共享给各用户使用的数据。6. 在线数据搜索，如图6；随着用户共享数据的增加，可通过搜索功能来搜索自己需要的数据，如在输入框输入140 会把有140字符的数据显示出来供选择。同样可以搜索像发动机型号，软件版本，后处理，排放，马力及油耗，尿素等关键字来快速获取所要的数据。

图6

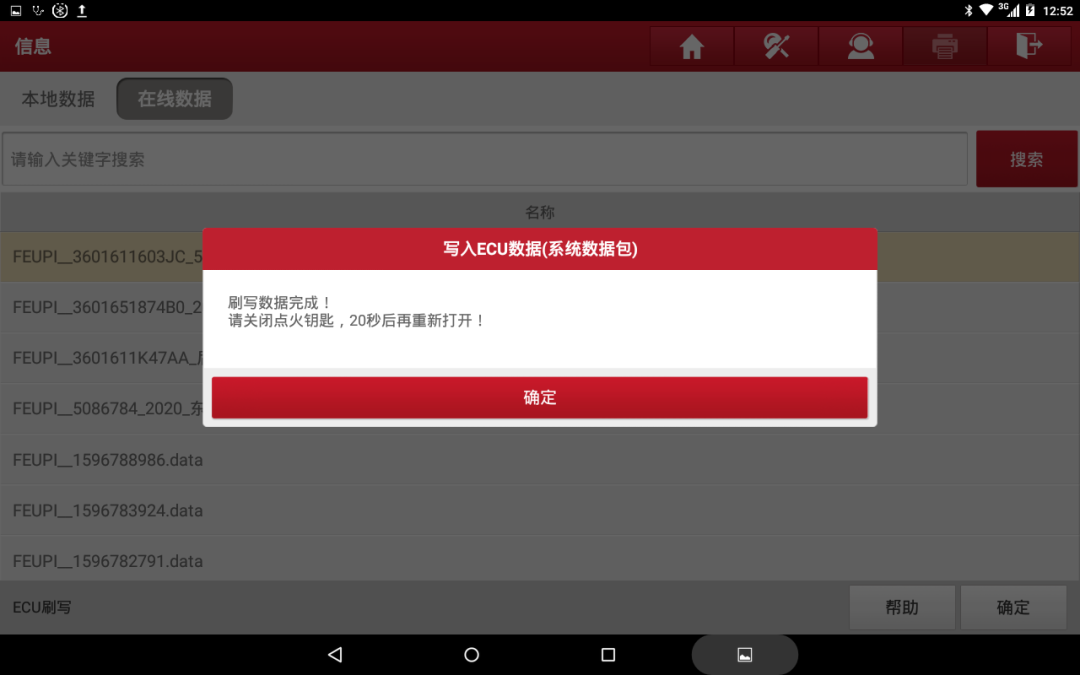

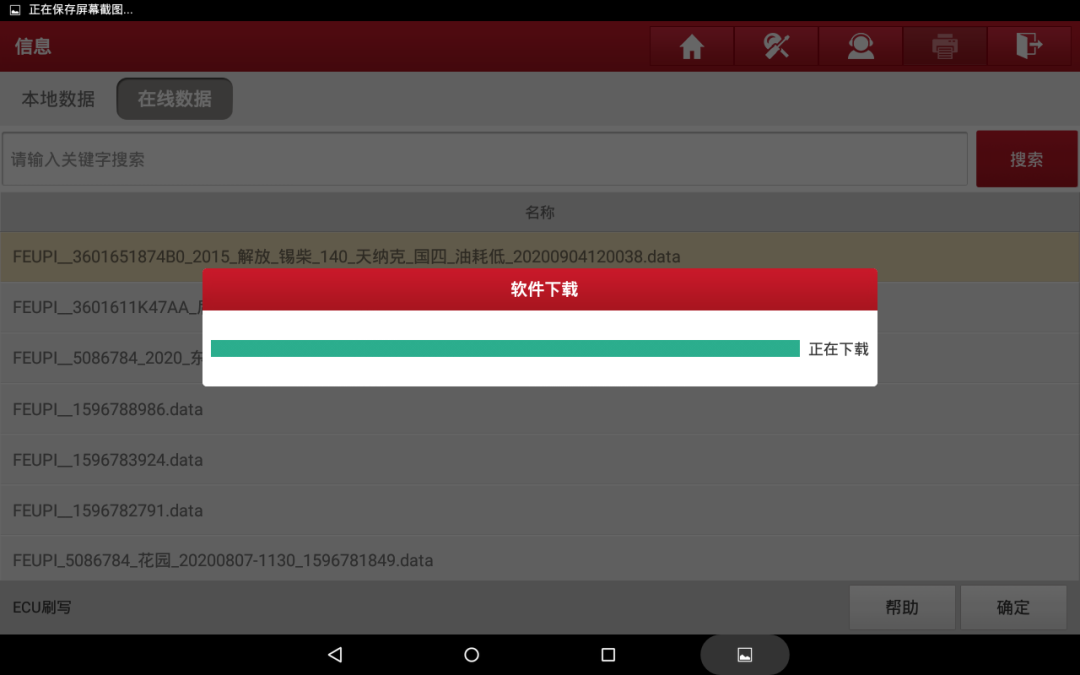

7. 备份数据或共享数据刷写，如图7； 在本地数据或是在线数据中选择一个软件信息或是发动机型号，马力排放等相同的数据，选择数据后(在线数据需要联网下载)会开始与ECU通迅并写入数据。根据不同的ECU型号写入时间大概10-40分钟.完成后有刷写完成提示。 如果刷写过程中意外中断，请把ECU断电复位后重新进行刷写。

图7-1

图7-2

图7-3
