公差表是我们在机械设计中经常会使用到的一类表格，在国家标准中有“标准公差数值表”、“轴的基本偏差数值表”和“孔的基本偏差数值表”三张最常用的表格，这三张表格为我们的零件标注公差是提供了依据。我们图纸中标注的有关孔和轴的上下偏差都是根据这三张表计算得出来的。

下面附这三张表格：

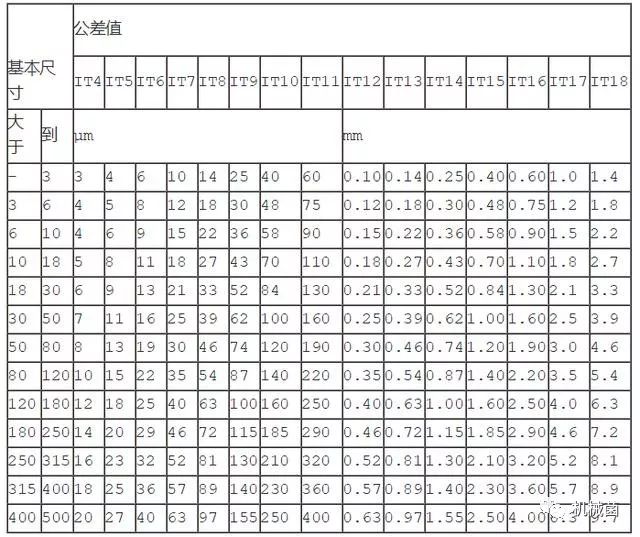

标准公差数值表 注：基本尺寸小于1mm时，无IT14至IT18。

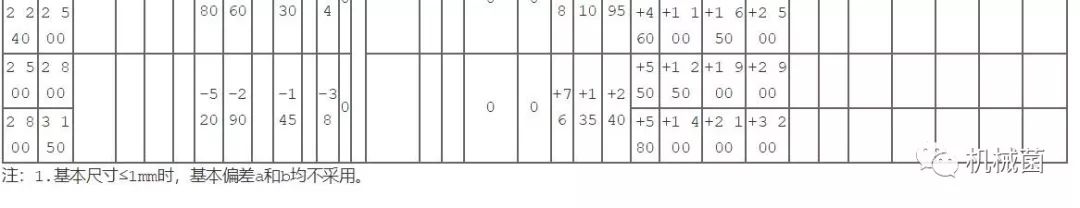

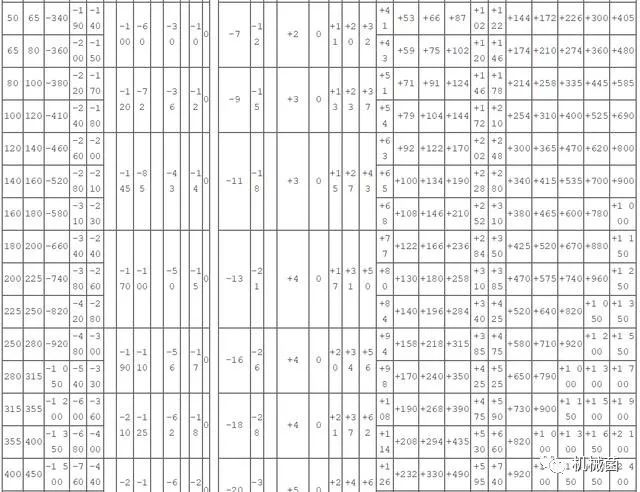

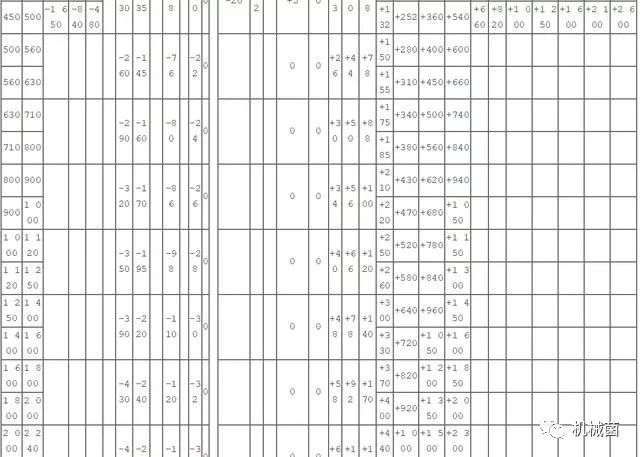

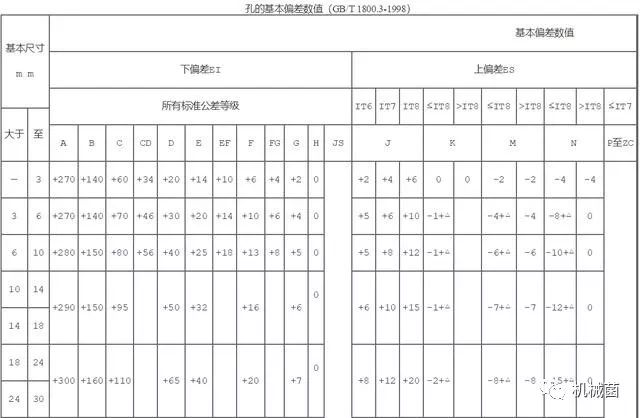

孔的偏差数值表 1

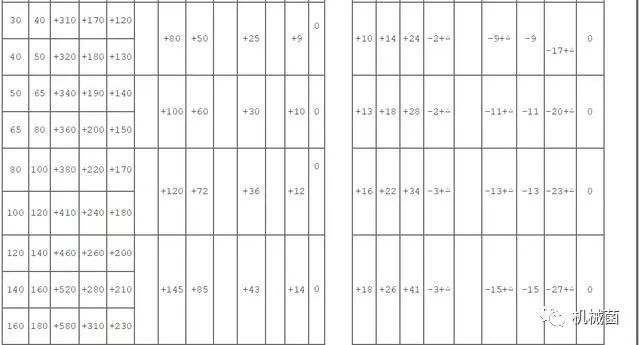

孔的偏差数值表2 接上

孔的偏差数值表3 接上

孔的偏差数值表 4 接上

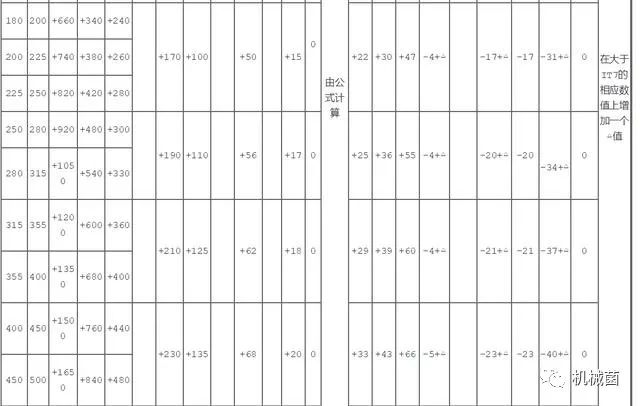

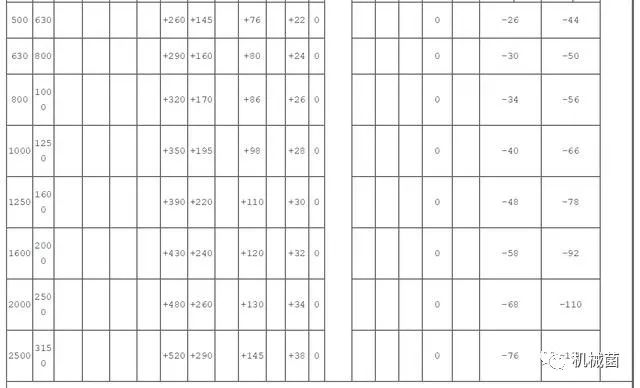

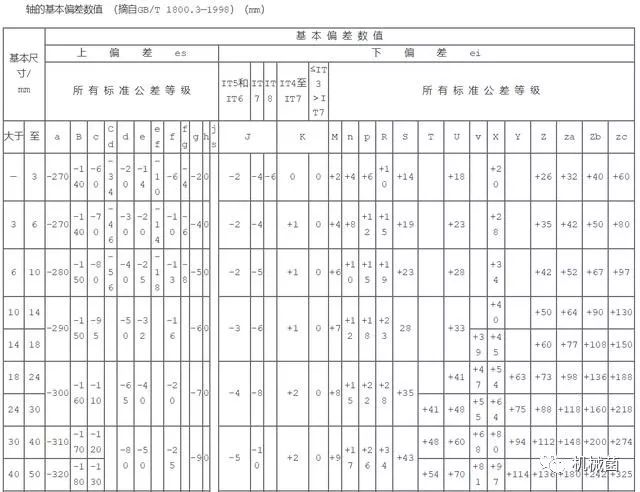

轴的偏差数值表1

轴的偏差数值表2 接上

轴的偏差数值表3 接上

轴的偏差数值表4 接上

下面我们讲解一下公差表的查询使用方法：

我们以φ100 H7/p6为例，该尺寸公差表示标准公差为7级的基准孔H7和基本偏差代号为p的6级轴p6组成的过盈配合。我们先查孔：先从标准公差数值表中查IT7：对应尺寸段80-120的IT7为35um。通过孔的基本偏差表查询：尺寸段80-100尺寸段H的基本偏差(下偏差)为0；即孔公差为0~35um。同样的方法可以查询轴的基本偏差，通过标准公差表和轴的基本偏差表查询得：IT6=22μм，p的下偏差为+37μм,即轴的公差为37~59um。

通过这种方式的查询，我们可以感觉的到其实是非常麻烦的。今天就跟大家分享一个公差速查手册，可迅速查出个公差规格对应的尺寸。软件中还包括螺纹公差、螺纹底孔尺寸查询，材料密度等内容，这个软件能够节约我们查询得时间，非常的实用。

下面展示软件部分功能：

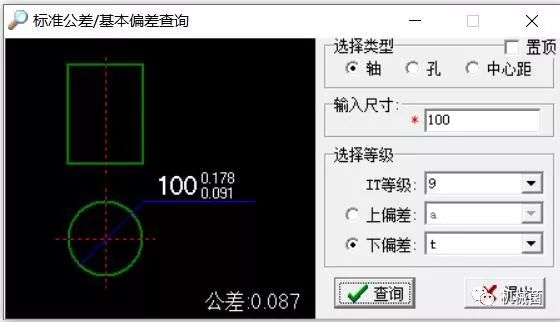

标准公差查询系统

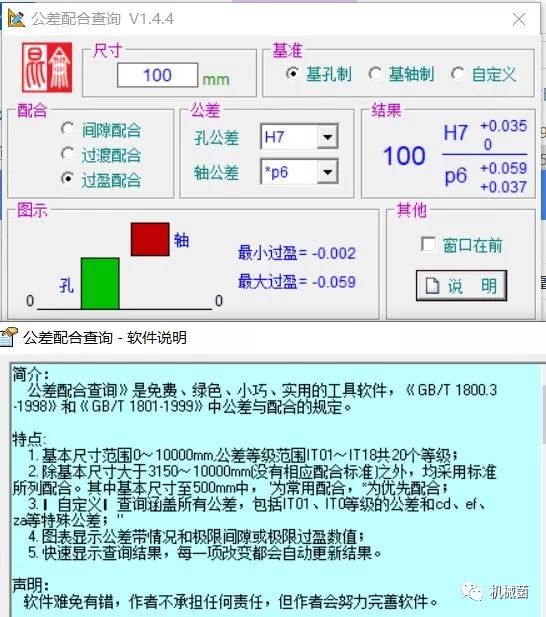

公差配合查询系统

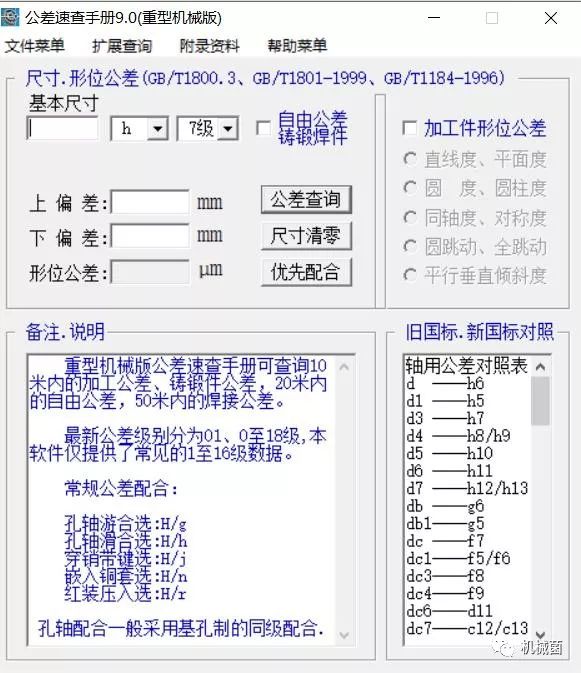

公差速查手册

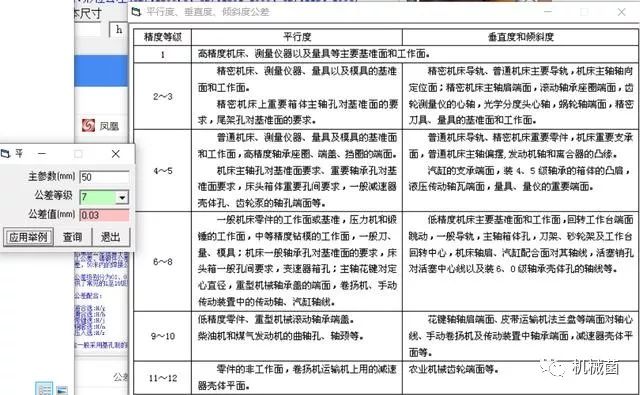

平行度、垂直度公差查询及应用举例

过多的展示就不一一列举给大家了，有需要的机友可以关注后， 回复 公差速查手册 获取下载方式。
