功率曲线k值_风机电机功率计算方法

选用的电机功率：N=（Q/3600）*P/（1000*η）*K

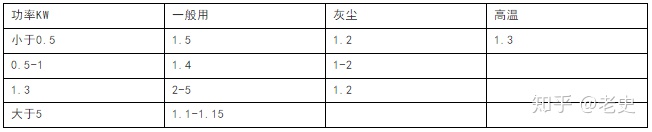

其中风量Q单位为m3/h，全压P单位为Pa，功率N单位为kW，η风机全压效率(按风机相关标准，全压效率不得低于0.7,实际估算效率可取小些,也可以取0.6,小风机取小值,大风机取大值)， K为电机容量系数,参见下表。

1、离心风机

2、轴流风机：1.05-1.1，小功率取大值，大功率取小值。

选用的电机功率N=（Q/3600）*P/（1000*η）*K

风机的功率P（KW）计算公式为P=Q*p/（3600*1000*η0* η1）

Q—风量，m3/h；

p—风机的全风压，Pa；

η0—风机的内效率，一般取0.75~0.85，小风机取低值、大风机取高值。

η1—机械效率：

1、风机与电机直联取1；

2、联轴器联接取0.95~0.98；

3、用三角皮带联接取0.9~0.95；

4、用平皮带传动取0.85。

如何计算电机的电流：

I=（电机功率/电压）*c

功率单位为KW

电压单位：KV

C：0.76（功率因数0.85和功率效率0.9乘积）

解释一下风机轴功率计算公式：N=QP/1000*3600*0.8*0.98

Q是流量，单位为m3/h，p是全风压，单位为Pa(N/m2)。

注意：功率的基本单位是W，在动力学中，W=N.m/s。

QP的单位为N.m/h=W*3600。

风机轴功率一般用kW表示。

1000是将W换算为kW。

3600将小时换算为秒。

上述计算获取的是风机本身的输出功率，风机轴功率是指风机的输入功率，也等于电机的输出功率。风机输出功率除以转换效率就是风机的轴功率。

0.8是风机内效率估计值。

0.98是机械效率估计值。

来源于网络。
