启动、自锁和停止控制是PLC最基本的控制功能。启动、自锁和停止控制可采用驱动指令(OUT)，也可以采用置位指令(SET、RST)来实现。
①PLC采用线圈驱动指令实现启动、自锁和停止控制
线圈驱动(OUT)指令的功能是将输出线圈与右母线连接，它是一种很常用的指令。

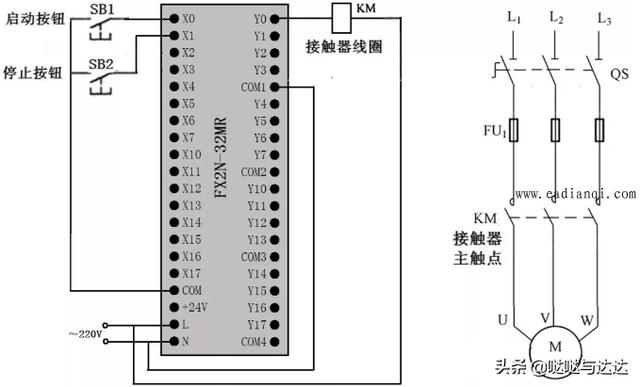

启动、自锁和停止控制的PLC接线图

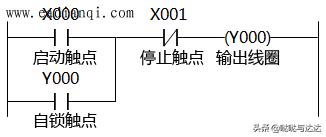

PLC采用线圈驱动指令实现启动、自锁和停止控制的梯形图
a、当按下启动按钮SB1时，PLC内部梯形图程序中的启动触点X000闭合，输出线圈Y000得电，输出端子Y0内部硬触点闭合，Y0端子与COM端子之间内部接通，接触器线圈KM得电，主电路中的KM主触点闭合，电动机得电启动。

b、输出线圈Y000得电后，除了会使Y000、COM端子之间的硬触点闭合外，还会使自锁触点Y000闭合，在启动触点X000断开后，依靠自锁触点闭合可使线圈Y000继续得电，电动机就会继续运转，从而实现自锁控制功能。
c、当按下停止按钮SB2时，PLC内部梯形图程序中的停止触点X001断开，输出线圈Y000失电， Y0、COM端子之间的内部硬触点断开，接触器线圈KM失电，主电路中的KM主触点断开，电动机失电停转
