威纶屏与S7-1200无线Modbus通信 90f65cad23ff79803713e659d5a9ba4f.gif

本方案是威纶通触摸屏与西门子S7-1200进行无线Modbus通信的实现方法。此方案可以作为西门子S7-1200与触摸屏的无线Modbus通信实例。

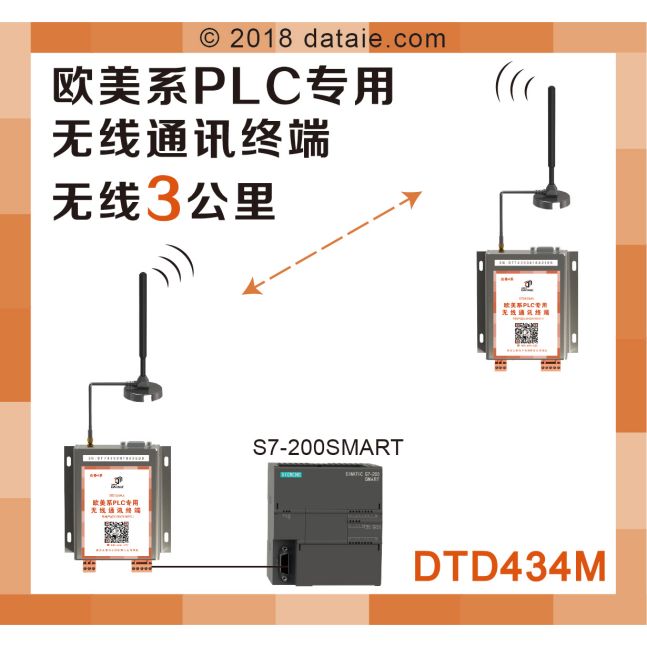

在本方案中威纶通触摸屏作为主站，S7-1200作为从站，并采用达泰电子西门子PLC专用无线通讯终端—DTD434MC，作为实现无线通讯的硬件设备。

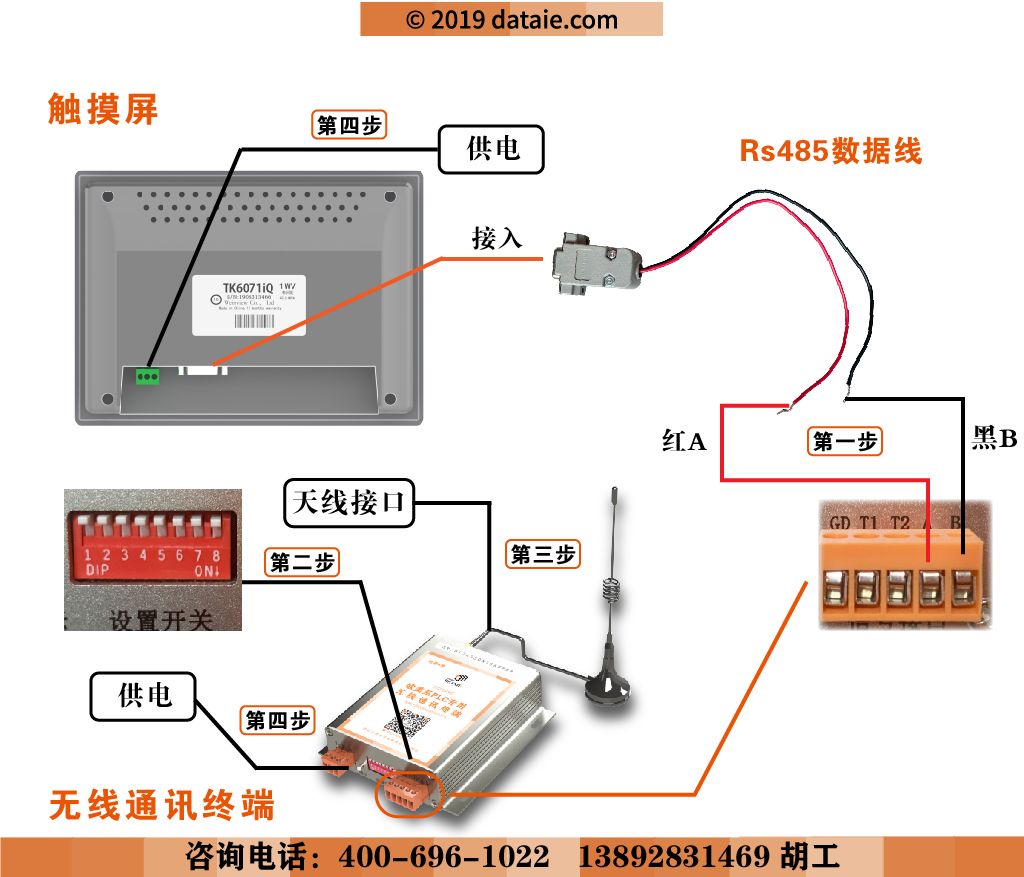

无线系统构成示意图 ▼


通过西安达泰电子 DTD434MC 可以很 方便 的 实现无线Modbus 网络，无需更改网络参数直接替换有线连接。

一、S7-1200从站环境搭建

1.S7-1200实现Modbus无线通讯从站

打开
