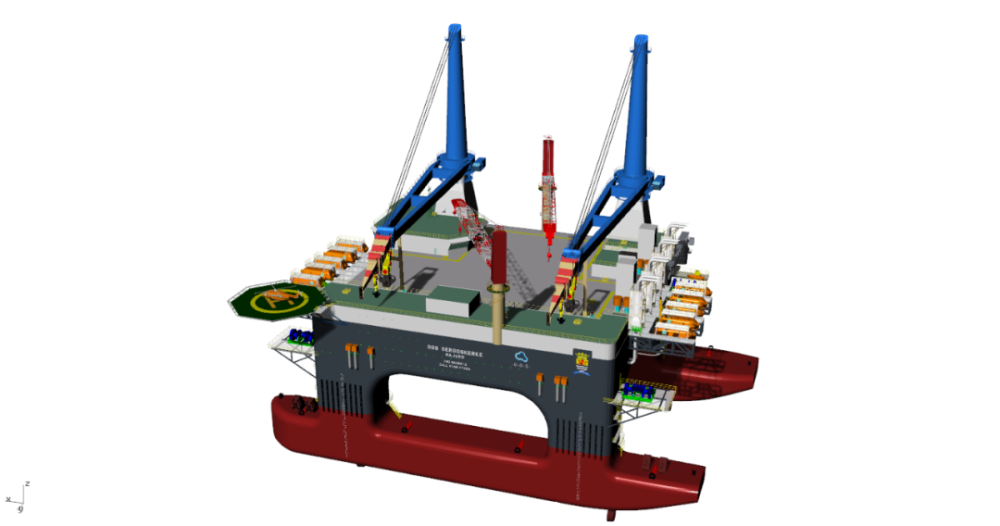

简介：半潜式起重生活平台支撑结构是海洋工程装备的关键，负责承载和传递重量，保障平台的安全性与稳定性。本文详细介绍了半潜式平台的组成、支撑结构设计、类型、材料选择、制造工艺以及安全维护和未来发展趋势。重点分析了荷载分析、结构强度、抗振性、模态分析等设计关键因素，并探讨了支撑结构类型如桁架式、箱形和混合型结构。同时，概述了支撑结构的安全性和维护策略，以及未来通过科技进步实现的支撑结构优化。

1. 半潜式起重生活平台的支撑结构概述

半潜式起重生活平台作为海洋工程中常见的结构体，其支撑结构的设计和性能直接关系到整个平台的安全和工作效率。本章将为读者提供一个概览，深入探讨这些支撑结构的核心功能、设计原则以及它们在实际应用中的重要性。

1.1 支撑结构的功能与重要性

支撑结构是半潜式起重生活平台的基础，负责承载整个平台重量，并在恶劣海况下保持稳定。它不仅需要承受各种荷载，如风载、波浪载荷、工作载荷等，还必须具备一定的抗振性和耐久性。在设计上，支撑结构还应考虑到材料疲劳、腐蚀以及极端天气条件的挑战。

1.2 结构设计的原则

在设计支撑结构时，安全可靠性是最高原则。此外，考虑到经济性，设计必须力求结构合理，材料使用经济，且维护成本低。从环境适应性考虑，设计应具备应对特定海域环境的能力，如深水、强风、高浪等条件。

1.3 支撑结构的设计与应用

支撑结构的设计需要综合考虑海洋工程领域的特殊需求，这不仅包括强度、稳定性，也涵盖了材料的选择和制造工艺。实际应用中，这些支撑结构往往通过先进的制造技术和材料创新来提高性能和效率。

下一章节将深入探讨支撑结构设计的荷载分析，这对于确保平台结构的安全性和耐久性至关重要。我们将详细了解设计原则与分析方法，以及不同荷载类型对结构的影响。

2. 支撑结构设计的荷载分析

2.1 设计原则与分析方法

2.1.1 设计原则概述

在设计半潜式起重生活平台的支撑结构时，需要遵守一系列既定的设计原则，以确保平台在各种工况下的稳定性和安全性。这些原则包括：

• 安全性原则 ：平台设计必须满足安全使用的基本要求，保证在极端天气条件或意外情况下人员安全和结构完整。
• 可靠性原则 ：支撑结构的设计需要确保长期的稳定性和可靠性，以应对连续作业和恶劣环境带来的挑战。
• 经济性原则 ：在满足性能要求的前提下，力求减少材料和制造成本，提高经济效益。
• 环境适应性原则 ：设计时应充分考虑海上作业的复杂环境，如海流、风力、波浪等因素对平台稳定性的长期影响。

2.1.2 荷载分析的基本流程

荷载分析是支撑结构设计中最为关键的步骤之一，其基本流程包括以下几个阶段：

1. 荷载识别 ：首先识别并归类所有可能作用于支撑结构的荷载类型，包括自重、设备荷载、风荷载、波浪荷载等。
2. 荷载计算 ：根据相关规范和计算方法，对识别出的荷载进行量化计算。
3. 荷载组合 ：按照最不利情况原则，将计算出的荷载进行组合，以评估极端情况下的荷载效应。
4. 结构响应分析 ：利用有限元分析等现代计算工具，对结构在不同荷载组合下的响应进行分析，包括应力、位移和稳定性等。
5. 设计校核 ：对比分析结果与设计标准，进行设计校核，必要时调整结构设计或荷载参数，以确保结构满足要求。

2.2 荷载类型及其对结构的影响

2.2.1 静态荷载的影响分析

静态荷载主要指作用于平台上的持续荷载，例如平台自身的重量、设备安装荷载等。这些荷载通常不随时间变化或变化极慢。静态荷载分析的目的是确保结构在恒定荷载作用下的强度和刚度。

1. 强度分析 ：确保结构的每个部分都能承受静态荷载产生的最大应力。通常使用屈服准则和强度系数来评估。
2. 刚度分析 ：评估结构在静态荷载作用下可能发生的变形。刚度不足可能导致结构失效或功能障碍。
3. 稳定性分析 ：特别是对于细长的支撑结构，需要确保在静态荷载下结构不会发生屈曲或失稳。

2.2.2 动态荷载的影响分析

动态荷载是指随时间变化或周期性作用于结构上的荷载，如风、波浪、海流等自然现象产生的荷载。动态荷载分析的目的是评估平台在动态环境下的响应特性。

1. 动力学建模 ：建立结构的动力学模型，通常使用质量、弹簧和阻尼器等参数来描述。
2. 频域分析 ：通过傅里叶变换等数学工具，将动态荷载转化为频域问题进行求解，以评估结构在不同频率下的响应。
3. 时域分析 ：在时域内模拟结构在动态荷载作用下的时间历程响应，以预测可能出现的最大位移、加速度和应力等。

2.2.3 环境荷载的考虑因素

在海上平台的设计中，环境荷载是一个不可忽视的因素。环境荷载主要包括风荷载、波浪荷载、海流荷载等，它们具有较大的不确定性。

1. 环境荷载统计分析 ：通过收集历史数据，使用概率统计方法来评估环境荷载的大小和分布特性。
2. 环境荷载设计值选取 ：基于统计分析结果，选取合适的设计值来代表环境荷载对结构的作用。
3. 环境荷载模拟 ：使用计算机模拟环境荷载，并将其与结构模型结合，进行荷载效应的详细分析。

在进行环境荷载分析时，我们还需考虑其与静态荷载和动态荷载的组合效应，以全面评估对平台支撑结构的影响。在实际操作中，这通常涉及大量的计算和模拟工作，是支撑结构设计的重要组成部分。

3. 结构强度要求与评估

在现代工程领域，确保支撑结构的强度是至关重要的。结构强度不仅影响到平台的整体性能，还直接关联到安全性和经济性。本章节将深入探讨结构强度设计的标准、评估方法以及测试和验证流程。

3.1 强度设计标准与规范

3.1.1 国内外强度设计标准

强度设计标准是支撑结构设计中的核心，它不仅规定了材料的使用，还包含了施工、检验和验收等一系列工程环节。在国际上，ISO系列标准和美国石油学会（API）发布的相关标准被广泛采用。而在中国，国家标准（GB）以及行业标准（如海上平台标准）是主要的设计和施工依据。

为了使设计结果达到预期的安全水平，设计者必须熟悉这些标准的内涵和应用细节。例如，ISO 19901-3标准专注于海上结构的荷载设计，而API RP 2A则提供了关于海洋固定平台设计的指导。

3.1.2 结构强度的计算方法

结构强度的计算方法涉及对结构在各种荷载作用下的响应进行评估。传统的计算方法包括弹性理论、塑性理论等。随着计算机技术的发展，数值分析方法，特别是有限元分析（FEA），已经成为评估复杂结构强度的有力工具。

在进行结构强度计算时，设计者会采用诸如ANSYS、ABAQUS等专业的有限元分析软件。这些软件能够模拟结构在荷载作用下的应力和应变分布，进而分析可能出现的失效模式和安全系数。

3.2 强度评估与测试

3.2.1 实验室和现场测试方法

实验室测试能够在控制条件下对材料或结构组件进行测试。例如，拉伸测试、压缩测试和疲劳测试等，都是评估材料强度的基本方法。对于结构整体，载荷试验可以用来模拟实际工作条件下的受力状态。

现场测试则针对实际工程情况。通过安装应变片、使用位移传感器等手段，可以直接获取结构在实际工作状态下的性能数据。

3.2.2 强度评估的验证流程

强度评估的验证流程包括理论计算、有限元分析以及测试结果的对比。首先，根据设计标准和计算方法得到预期强度值。然后，使用FEA软件进行仿真分析，并确定关键部位的应力集中区域。最后，将理论计算值和仿真结果与实验室及现场测试数据进行对比分析，以此验证设计的有效性。

为了保证结构安全，设计者还会采取一定的安全系数。这个安全系数通常是根据以往的工程经验、规范要求以及风险评估来确定的。

强度评估实例分析

为了更形象地说明强度评估的实践，以下是一个简化的实例：

假设我们设计了一个半潜式起重生活平台的支撑结构，需要评估其在极端天气条件下的抗风能力。设计参数如下：

• 材料：高强度钢
• 结构形式：格构式支撑结构
• 荷载：最大风速为60m/s

步骤一：理论计算

根据风荷载的公式，我们可以计算得到作用在结构上的风力。结合材料力学的理论，我们可以进一步推导出结构的最大应力。

步骤二：有限元分析

我们利用ANSYS软件建立结构模型，并输入材料属性、几何参数和边界条件。通过加载风荷载并进行求解，软件将提供应力分布云图。

步骤三：现场测试

在结构搭建完成后，我们安装了应变片和位移传感器。在实际风速达到60m/s的模拟情况下，收集了关键部位的数据。

步骤四：结果对比与验证

将理论计算、FEA仿真结果与现场测试数据进行对比，发现三者结果吻合度高，说明结构设计满足强度要求。

flowchart LR
    A[理论计算] -->|数据| B[FEA分析]
    B -->|应力分布云图| C[仿真与实测对比]
    C -->|验证| D[结构强度满足要求]
    D -->|安全系数| E[最终设计确认]

通过以上步骤，可以确保结构在极端天气条件下能够保持稳定，避免因强度不足而发生结构破坏。

本章节展示了结构强度要求与评估的系统方法。下一章节，我们将探讨抗振性与模态分析的理论与实践。

4. 抗振性与模态分析

4.1 抗振性设计策略

4.1.1 抗振性设计的基本原则

在设计半潜式起重生活平台的支撑结构时，抗振性是必须考虑的关键因素。结构的振动可能来自波浪、风力、机械操作以及地震等多种外力，这些振动如果不能有效控制，可能会导致结构疲劳、设备损坏、甚至发生事故。因此，抗振性设计的基本原则就是要确保结构在各种潜在的振动源影响下仍能保持功能性并维持安全。

为达到这一目标，设计过程中需要考虑以下几个方面：

1. 振动分析的准确性 ：对可能发生的各种振动情况做出准确的预测和评估，这是抗振性设计的基础。
2. 动态响应控制 ：通过设计改变结构对振动的动态响应，比如增加阻尼、调整质量分布或者改变刚度。
3. 结构冗余与安全性 ：在结构设计中引入冗余度，确保即使某些部分在极端情况下失效，整体结构依然能够维持稳定。
4. 材料选择和使用 ：选用适当的材料和制造工艺，减少材料疲劳的可能性。

4.1.2 抗振性设计的计算与仿真

利用先进的计算方法和仿真工具是实现抗振性设计的关键步骤。现代计算机辅助工程（CAE）技术可以在结构设计的早期阶段帮助工程师预测和分析结构的振动行为。

在进行抗振性设计计算时，可以按照以下步骤操作：

1. 建立精确的结构模型 ：利用有限元分析（FEA）软件建立结构的数值模型，包括所有的支撑部件和连接节点。
2. 施加荷载 ：根据荷载分析的结果，施加相应的静态和动态荷载，模拟实际的工作环境。
3. 进行模态分析 ：计算结构的固有频率和振型，确定可能的共振点。
4. 执行响应谱分析或时域分析 ：基于模态分析的结果，采用响应谱分析或时域分析预测结构在随机或确定性外力作用下的动态响应。
5. 结果评估与优化 ：根据分析结果对结构设计进行调整和优化，比如增加或减少结构部件、改变材料属性或调整支撑布局。

4.2 模态分析的理论与实践

4.2.1 模态分析理论基础

模态分析是一种用于确定动态系统的固有特性的技术。在支撑结构设计中，了解结构的固有频率和振型对于预测和控制结构在动态荷载下的响应至关重要。

基本的模态分析步骤包括：

1. 线性化假设 ：在分析中假定材料和结构表现出线性行为，便于简化计算。
2. 数学建模 ：将连续的结构离散化为有限元模型，并定义其质量矩阵和刚度矩阵。
3. 求解特征值问题 ：找到使得系统的动力响应为零的频率，这些频率即为结构的固有频率。
4. 振型确定 ：计算在每一个固有频率下结构的形态，即振型。

4.2.2 模态分析的实验方法和应用

尽管理论模态分析提供了有价值的见解，但实际应用中还需要通过实验验证理论分析的准确性。实验模态分析（EMA）通过实际测试结构的响应来获取模态参数。

实验模态分析通常包含以下步骤：

1. 传感器布置 ：在结构的关键位置安置加速度计或其他振动传感器。
2. 激励方法 ：通过冲击锤、振动台或其他方法对结构施加外力。
3. 数据采集 ：采集结构的响应数据，并通过数据采集系统记录下来。
4. 数据分析 ：利用频谱分析、快速傅里叶变换（FFT）等方法从采集的数据中提取模态参数。
5. 结果验证与调整 ：将实验结果与理论分析进行比较，对模型或设计进行必要的调整。

通过结合理论分析和实验验证，工程师可以获得关于结构振动特性的深入理解，并据此进行有效的抗振性设计。

5. 支撑结构类型与选择

支撑结构是半潜式起重生活平台的核心，其设计和选择关系到平台的性能、安全性和经济效益。在本章节中，我们将探讨不同支撑结构类型的特点，以及如何根据具体需求选择合适的结构类型。

5.1 不同支撑结构类型的特点

支撑结构的类型多样，每种结构有其特定的设计考量和应用场合。框架式和管状结构是常见的支撑结构类型，它们在设计、制造和使用上各有特点。

5.1.1 框架式结构分析

框架式结构由相互连接的梁和柱组成，形成一个稳固的框架系统。这种结构类型在陆地建筑和海洋平台中广泛应用，具有以下特点：

1. 高度的稳固性和强度 ：框架结构通过梁和柱的相互支撑，形成一种稳定的结构体系，能够承受较大的垂直和水平荷载。
2. 良好的适应性和可扩展性 ：框架式结构可以通过增加或修改框架部分来适应不同的设计和荷载要求，适合多变的工程需求。
3. 易于生产和安装 ：由于其标准化的组件和连接方式，框架结构便于工业化生产，并且在施工过程中易于装配。
4. 成本效益 ：相比其他复杂结构，框架式结构的生产成本较低，便于维护和更换部件。

在设计框架式支撑结构时，必须充分考虑荷载作用下的应力分布，确保结构满足强度、刚度和稳定性要求。

flowchart TB
    A[框架式结构] --> B[稳固性和强度]
    A --> C[适应性和可扩展性]
    A --> D[生产与安装便利性]
    A --> E[成本效益]

5.1.2 管状结构分析

管状结构，顾名思义，主要由一系列管柱组成，它们通常设计为承受较大压力的场合。这种结构类型的特点包括：

1. 高效的承压性能 ：管状结构因具有较小的外径和较大的内径，可以有效地承受压缩荷载。
2. 良好的抗风浪能力 ：在海洋环境中，管状结构因其流线型设计，能够减少风浪对平台的影响。
3. 安装和维护挑战 ：管状结构的连接和密封技术要求较高，对安装精度和维护保养都有一定的挑战性。
4. 材料利用和设计自由度 ：相比于框架式结构，管状结构在材料利用上有更高的效率，设计自由度更大。

管状结构适用于深水作业环境，但其设计和建造成本通常高于框架式结构。

flowchart TB
    F[管状结构] --> G[高效的承压性能]
    F --> H[抗风浪能力]
    F --> I[安装和维护挑战]
    F --> J[材料利用和设计自由度]

5.2 结构类型的选择依据

在选择支撑结构类型时，需要综合考虑设计要求、环境适应性、经济性和维护性。下面将详细介绍这些选择依据。

5.2.1 设计要求与环境适应性

根据平台的使用环境和设计要求，选择合适的支撑结构类型至关重要。例如，在深水和恶劣海况中作业时，可能更适合采用管状结构，而框架式结构可能更适合于浅水和环境相对平稳的场景。

1. 水深 ：水深是决定结构类型的重要因素之一。深水区可能需要更轻的结构以减少浮力需求，而管状结构在这一方面具有优势。
2. 风浪条件 ：海洋平台需要在多变的风浪条件下稳定作业，因此结构必须能抵抗相应的环境荷载。
3. 地震和海流影响 ：地震和海流会造成额外的动态荷载，选择时应考虑支撑结构的抗震和抗流能力。

5.2.2 经济性与维护性分析

选择支撑结构时，经济性与维护性是不可忽视的因素，它们直接影响到平台的长期运营成本。

1. 建造成本 ：不同的结构类型在建造时所需的材料和工艺不同，这直接关系到建造成本。
2. 维护成本和频率 ：结构的维护成本和维护频率应控制在合理的范围内，这包括日常检查、损坏修复以及可能的大修。
3. 预期寿命 ：支撑结构的预期寿命应与平台的设计寿命相匹配，以确保在整个服务期间结构的可靠性。

通过以上考虑，可以确定满足特定项目需求的最佳支撑结构类型。在实际操作中，可能还需要根据实际情况进行综合评估和优化。

6. 材料选择与制造工艺

支撑结构的性能直接受到材料特性和制造工艺的影响。选择合适的材料和制造方法是确保结构长期稳定运行的关键因素。

6.1 高性能材料的应用

6.1.1 高强度钢的应用

高强度钢（HSS）由于其优异的力学性能和耐腐蚀性，被广泛用于重载支撑结构中。高强度钢通过合金化或热处理工艺提高其屈服强度和抗拉强度。其选择和使用需要注意以下几点：

• 性能评估 ：对高强度钢的性能进行充分评估，包括其在不同环境条件下的力学性能和腐蚀行为。
• 设计考虑 ：设计时应充分考虑材料的弹性模量、塑性变形能力以及疲劳极限。
• 焊接和连接 ：高强度钢的焊接和连接要求专业技术和正确操作，以避免材料性能的退化。

示例代码块展示高强度钢材料规范的提取过程：

import requests

# 获取高强度钢的材料规范
def fetch_steel_specifications(steel_grade):
    url = f"***{steel_grade}"
    response = requests.get(url)
    if response.status_code == 200:
        return response.json()
    else:
        return "Error fetching data"

# 示例：查询高强度钢牌号A992的材料规范
specifications = fetch_steel_specifications('A992')
print(specifications)

6.1.2 复合材料的应用前景

复合材料由两种或两种以上的材料组成，具有高强度、轻质、耐腐蚀等优点。例如碳纤维增强塑料（CFRP）和玻璃纤维增强塑料（GFRP）正在逐步取代传统材料。其应用前景广阔：

• 航空与海洋 ：在飞机和船舶建造中，复合材料可以大幅度减轻重量。
• 基础设施建设 ：用于桥梁、支撑塔等，提供更高的承载能力和耐久性。
• 风力发电 ：复合材料叶片提高了风电机的效率和寿命。

6.2 制造工艺与质量控制

制造工艺和质量控制是确保支撑结构达到设计要求的关键环节。工艺的优化和质量的提升直接影响到整个平台的使用寿命和安全性。

6.2.1 制造工艺流程

支撑结构的制造工艺流程通常包括以下几个步骤：

1. 预处理 ：对原材料进行检查和清洗。
2. 成型与加工 ：根据设计图纸，采用切割、弯曲、焊接等方法成型。
3. 组装 ：将各个部分按设计要求组装成完整结构。
4. 涂装与防护 ：对结构进行表面处理，提供防腐蚀和耐候性保护。

示例表格列出不同制造工艺的比较：

| 工艺名称 | 应用特点 | 优势 | 劣势 | |-----------|-----------|------|------| | 焊接 | 将金属材料永久连接在一起 | 强度高，可修复性好 | 热影响区性能变化，应力集中 | | 铆接 | 通过铆钉连接金属部件 | 可靠性高，无需电力 | 加工速度慢，劳动强度大 | | 3D打印 | 利用逐层材料堆积原理制造复杂形状部件 | 可以打印出复杂结构，材料利用率高 | 速度较慢，适合小批量生产 |

6.2.2 质量控制标准与方法

支撑结构的质量控制需要贯穿于整个生产过程，确保每个步骤都符合质量要求。常用的控制方法包括：

• 无损检测（NDT） ：利用X射线、超声波等技术检查材料内部缺陷。
• 性能测试 ：对结构的力学性能进行测试，如拉伸、压缩、疲劳等。
• 统计过程控制（SPC） ：通过数据分析，监控和控制生产过程，确保质量一致性。

示例流程图展示质量控制过程：

graph LR
A[开始] --> B[原材料检测]
B --> C[成型加工]
C --> D[组装]
D --> E[涂装防护]
E --> F[无损检测]
F --> G[性能测试]
G --> H[统计过程控制]
H --> I{是否符合标准}
I --> |是| J[质量合格]
I --> |否| K[返工或报废]
J --> L[结束]
K --> L

本章节已详细介绍了支撑结构制造过程中的材料选择与制造工艺，这些因素的合理考量和实施对确保结构的安全和可靠至关重要。接下来的章节将继续探讨支撑结构的其他重要方面，包括安全检查与维护策略。
