前段时间看了音响中国论坛里面D3A推挽耳放和田版的牛入牛出ECC88推挽耳放的帖子，对于这种简洁的线路相当有兴趣。不过输入变压器是个很大的挑战，价格贵不说，也很难找到合适的资源。

后面偶然忽想到我的数播自身带XLR的平衡输出，这时想到是否可以直接利用平衡的冷热端输入取消平衡输入牛，直接推动推挽电路的两臂。至于管子，上面帖子里使用的D3A稀少且价格昂贵，德律的E88CC更是天价，于是准备考虑4P1S。根据田版的曲线图，4P1S的三极管接法有非常好的线性，根据特性曲线大致计算了下，推挽输出的功率也不小，推耳机足够了。

交流声打算通过直流稳压供电解决，并且备用了LM317线性稳压和开关电源两种模块来对比一下。

利用这个史无前例的超长假期，当然也经过之前的一些备料准备，终于增加了一级推动做出一个完成的电路。中间也有很多波折，给坛友汇报一下：
1. 之前从国外搜罗了几只西电WE407A双三级管，第一步先按这个来做。因为407A是20V 100ma的灯丝，特意准备了一个开关增压模块。做出来之后噪声很大，有低频电流声和那种很细小、很磨人的高频噪声，而且噪声并不随音量的增大而变化。通过插拔管对比，猜测可能是机箱小407A容易感应到干扰。
2. 于是重新改用6N11/ECC88(ECC88的9脚是接地的) 好在两个管子的工作点差别不大，只需要将9个管脚中的6个重焊即可。然而焊完之后，底噪依然不小。

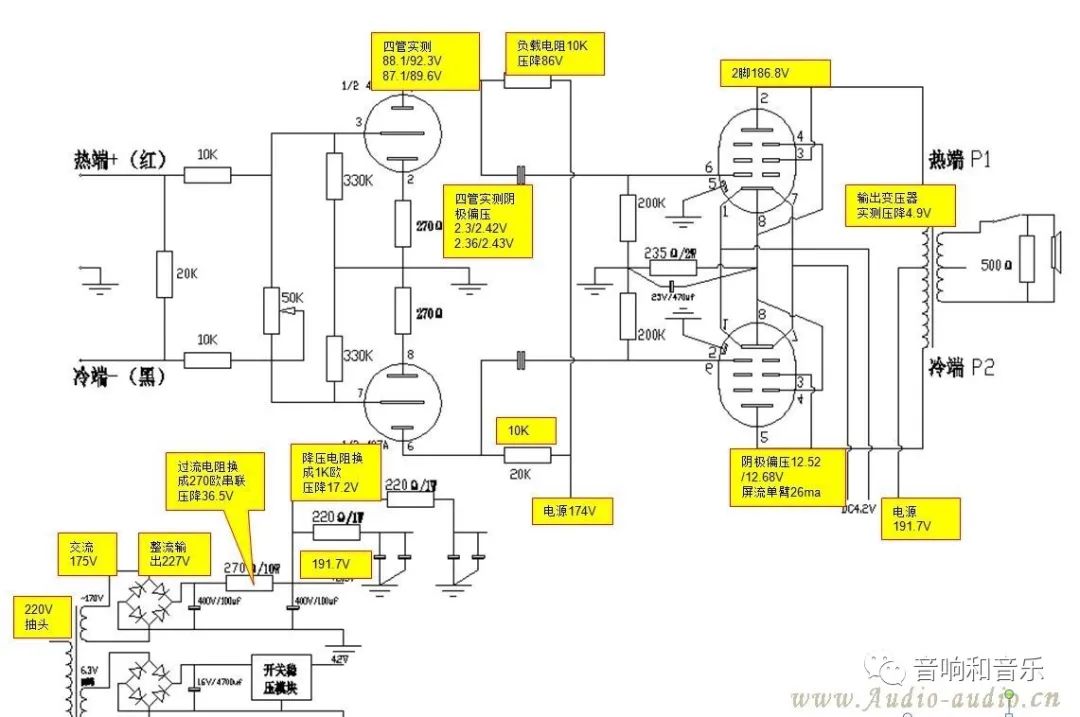

3. 几乎绝望之际，开始怀疑是不是直热管灯丝引入的噪声。因为4P1S灯丝稳压之前使用的是LM2596的开关稳压模块，猜测是不是这个模块的问题，于是换成LM317的线性稳压，果然。。。一切解决。更换之后变压器用低阻输出接耳机很黑、完全听不到底噪，高阻300欧输出有很轻、但是可以接受的底噪。4. 电路及实际工作点如附件，实测发现国产6N11内的两支三极管一致性的离散还是有点大的，准备先体验一段时间，再把另外一对GE的ECC88换上去试一下。
个人总结一下这次DIY的经历，可能有几点经验教训：
1. 灯丝稳压应该尽可能选择LM317之类的线性稳压，开关稳压模块效率虽高但是在音频上可能是有干扰的。
2. 这个推挽电路的管子需要尽可能筛选一致，为此在业余状态也搭了个三极管放大电路，对手里的14只4P1S在同一个工作状态下逐一测量，找出工作点一致性最好的配对。对比盲选插管的状态，底噪还是有一定差异。
3. 关于万用表，说来丢人，中间一度测量交直流高压的测值离散性非常大，而且数字不断在增大，后面发现原来万用表电池电压太低，更换之后就一切正常。

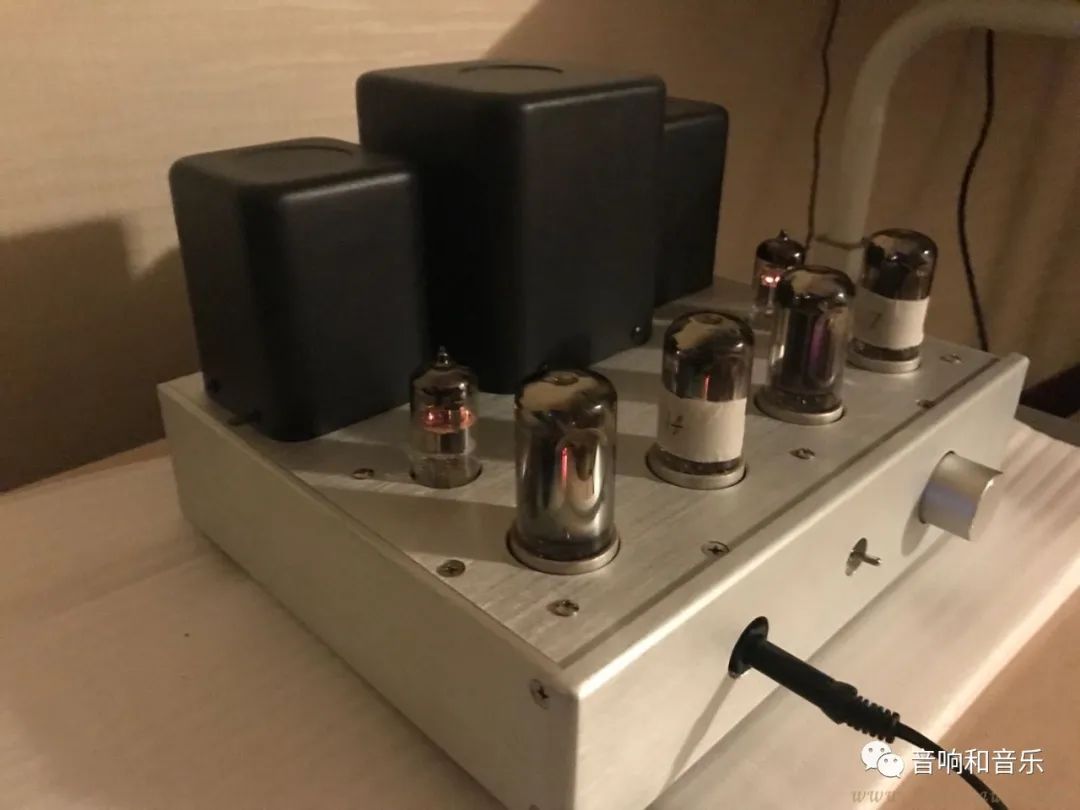

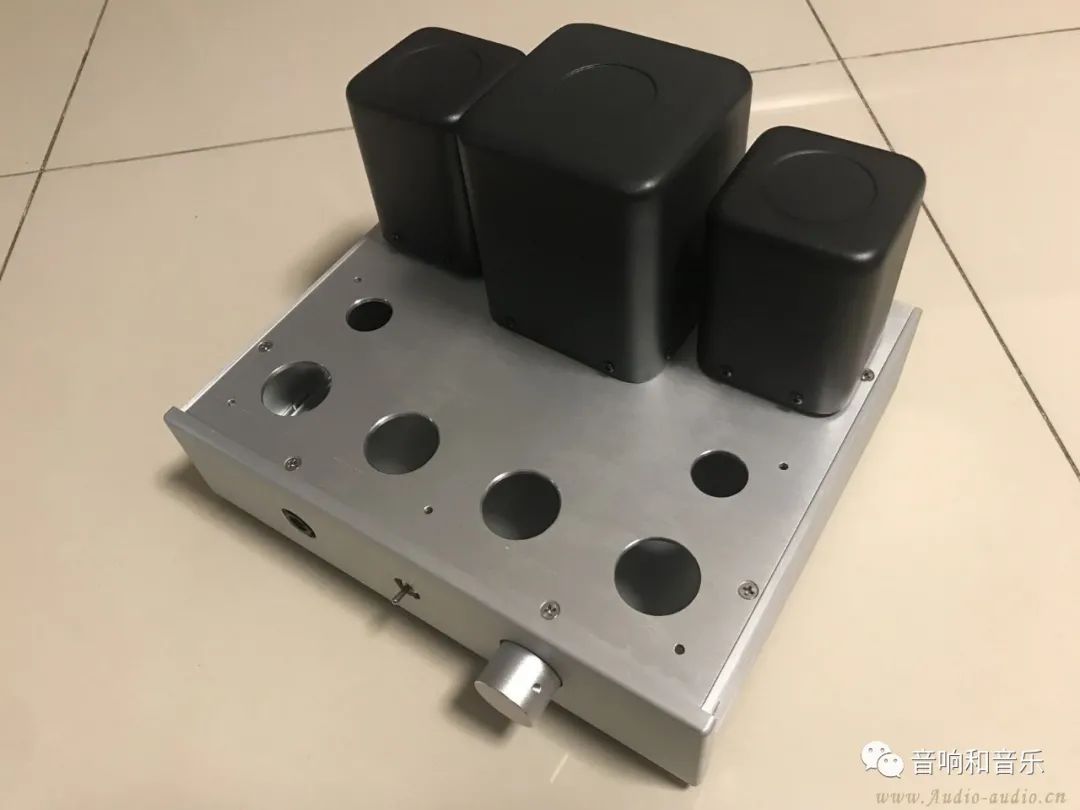

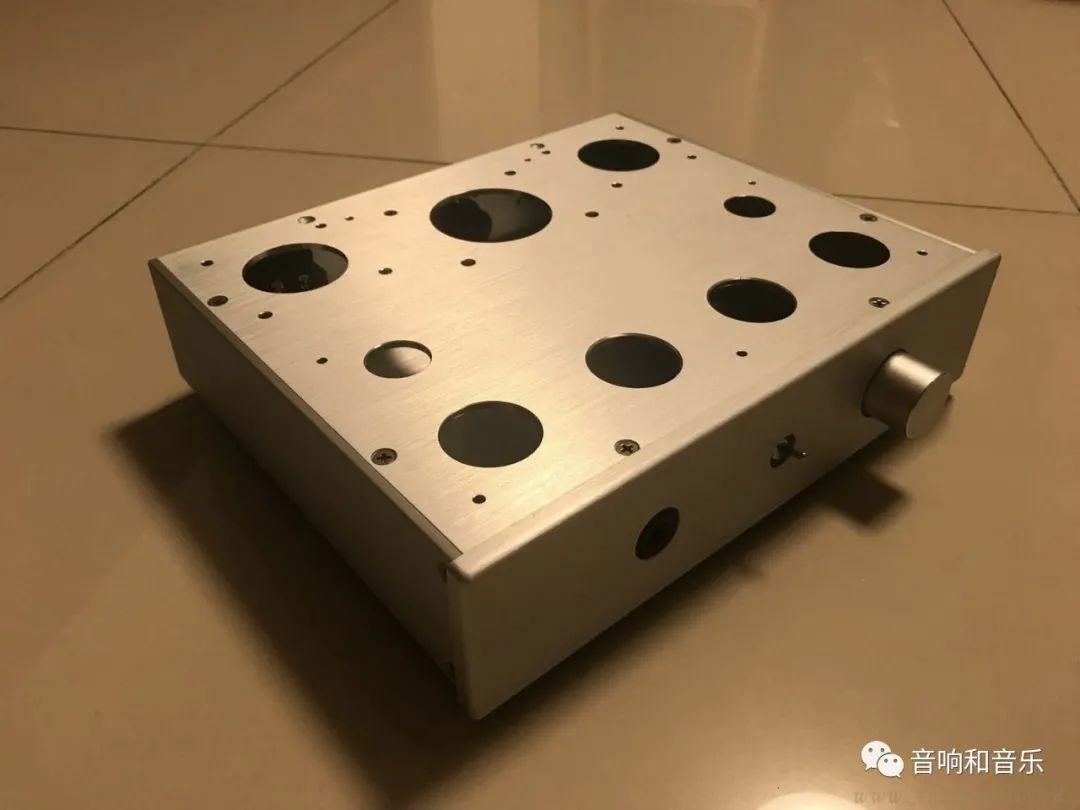

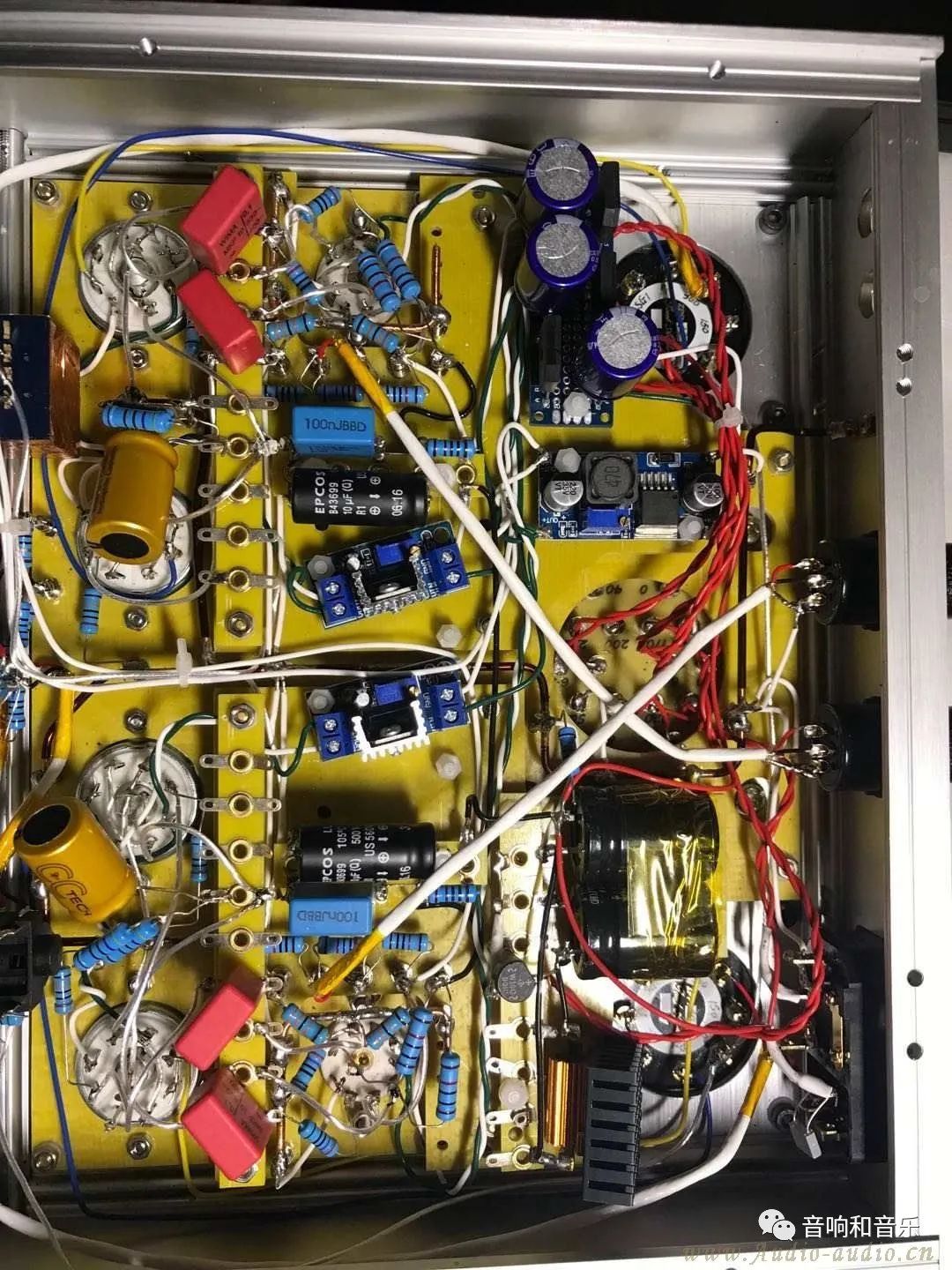

机箱确实尺寸有点小，搭棚有点捉襟见肘。

听感这个就见仁见智。我手里有两个大耳，一个300欧森海HD600和一个35欧的平板大耳。另外还有个小不点胆石混合的平衡输入输出耳放。总体感觉在没有增加电压推动级，采用单级推挽时，声音比较华丽，但低频量和力度多少显得欠一点。增加一级6N11推动之后，明显感觉力度有一定提升，高频仍然很华丽，乐器的泛音很优美(个人感觉)。
