普通平键的主要尺寸有_普通平键型式尺寸(摘自GB/T1096-1979) (mm)

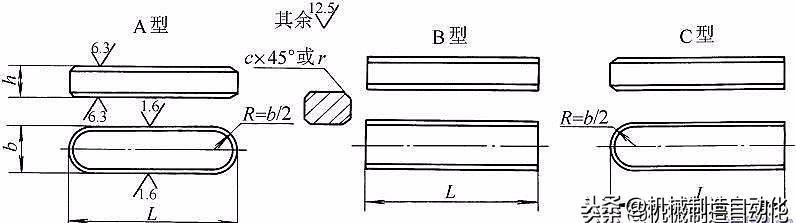

标记示例:

圆头普通平键(A型) b=16mm、h=10mm、L=100mm 标记: 键 16×100 GB/T 1096-1979

同尺寸(B型)、(C型) 标记: 键 B16×100 GB/T 1096-1979、标记: 键 C16×100 GB/T 1096-1979

b

公称尺寸

2

3

4

5

6

8

10

12

14

16

18

20

22

极限偏差

(h9)

0

-0.025

0

-0.030

0

-0.036

0

-0.043

0

-0.052

h

公称尺寸

2

3

4

5

6

7

8

8

9

10

11

12

14

极限偏差

(h11)

0

-0.090

0

-0.110

C或r

0.16～0.25

0.25～0.40

0.40～0.60

0.60～0.80

b

公称尺寸

25

28

32

36

40

45

50

56

63

70

80

90

100

极限偏差

(h9)

0

-0.052

0

-0.062

0

-0.074

0

-0.087

h

公称尺寸

14

16

18

20

22

25

28

32

32

36

40

45

50

极限偏差

(h11)

0

-0.110

0

-0.130

0

-0.160

C或r

0.60～0.80

1.0～1.2

1.6～2.0

2.5～3.0

注: 键长L系列:6,8,10,12,14,16,18,20,22,25,28,32,36,40,45,50,56,63,70,80,90,100,110,125,140,160,180,200,220, 250,280,320, 360,400,500,公差带为h14

①括号内的数值(相应h9)适用于B型键
