ug装配绕轴旋转_UG/NX 绘制一个三叉回旋镖，超简单的曲面练习案例

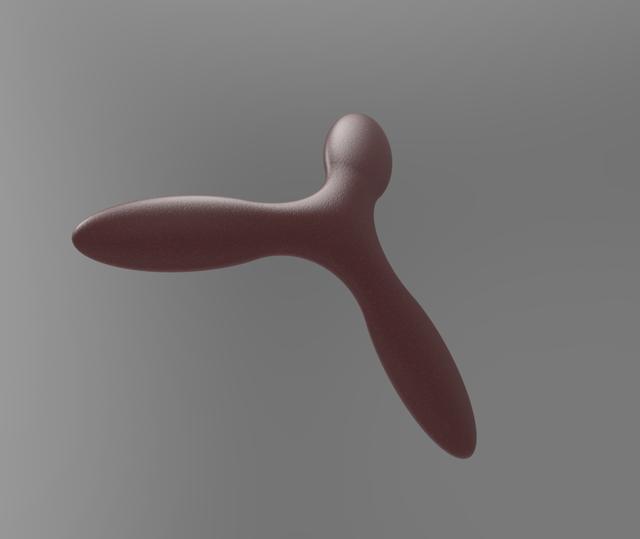

回旋镖大家有玩过吗？就是斜着扔出去还会往回飞的那种飞去来器，原理是：回旋镖的支翼的切面使回旋镖所受的空气升力方向为上升方向，令回旋镖器身稳定。

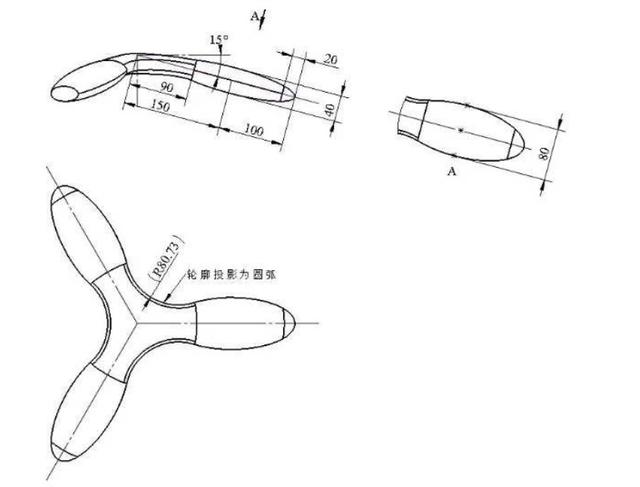

回旋镖和陀螺一样，其转轴绕着直线旋转。升力及稳定性使回旋镖上升，旋轴的转动令回旋镖回飞 。那么今天我们就来根据回旋镖图纸绘制这么个曲面模型.

建模过程：

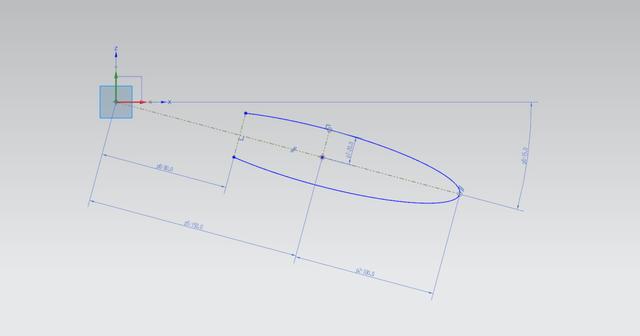

1.打开UG绘制叶片草图

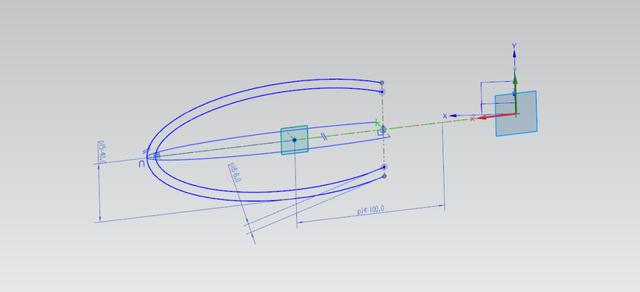

2.利用草图1中的参考线创建基准面继续绘制草图

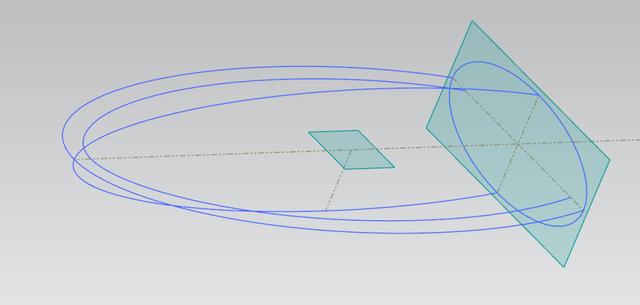

3.继续创建基准面，绘制一个椭圆做截面

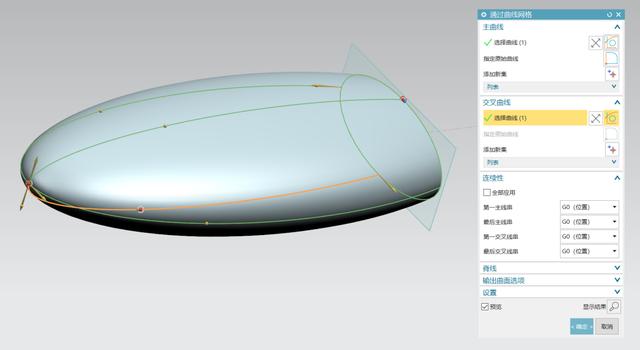

4.线都做好了就能使用用过曲线网格来做面了

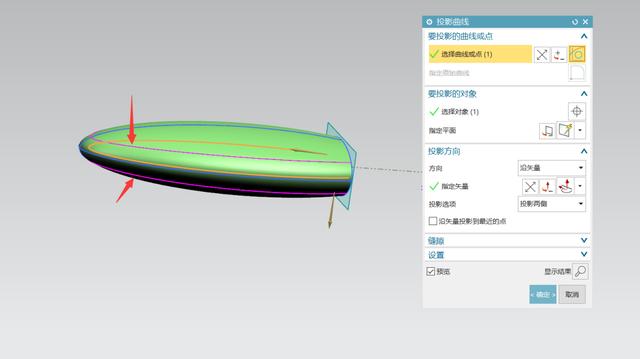

5.之后我们做接面要用到桥接曲线，这里我们先投影好曲线。

6.再一起圆形阵列成三份

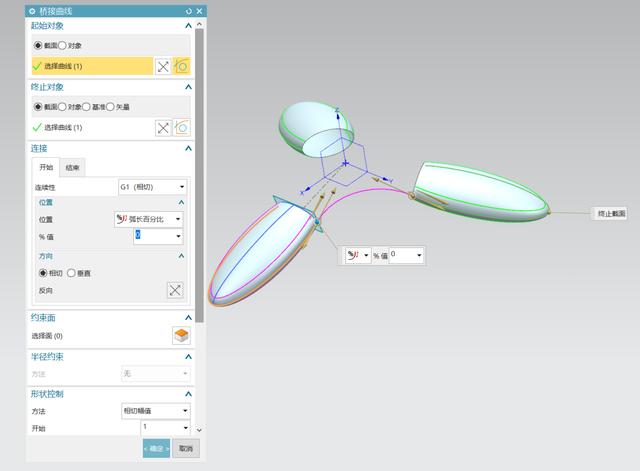

7.利用投影的曲线绘制三根桥接曲线

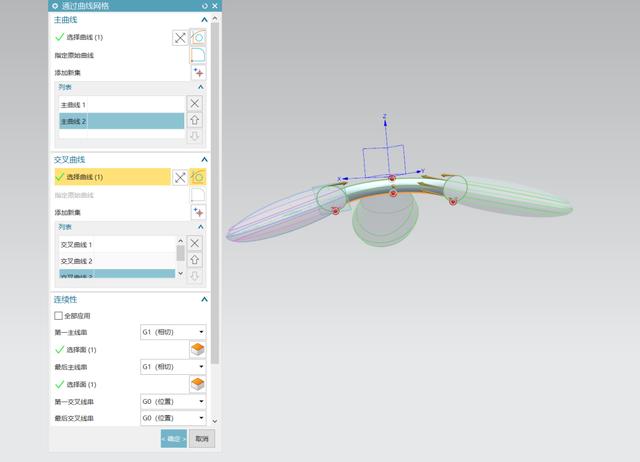

8.利用这三根桥接曲线做曲线网格

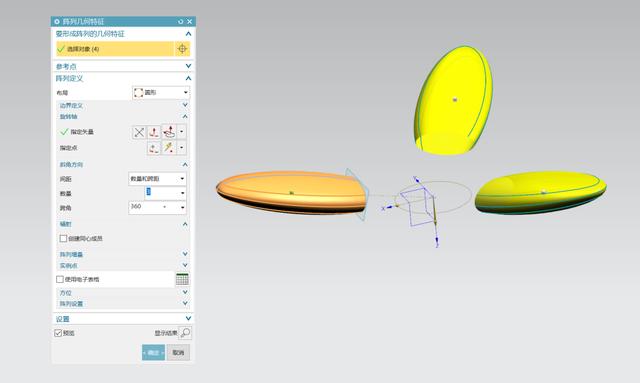

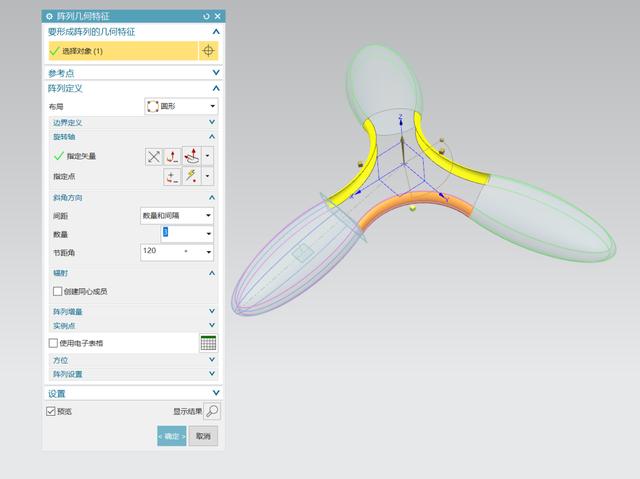

9.继续阵列成三份

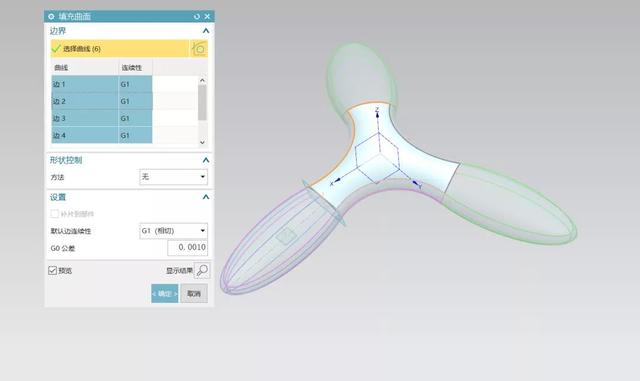

10.给飞镖剩下的上下两面都用填充曲面补好

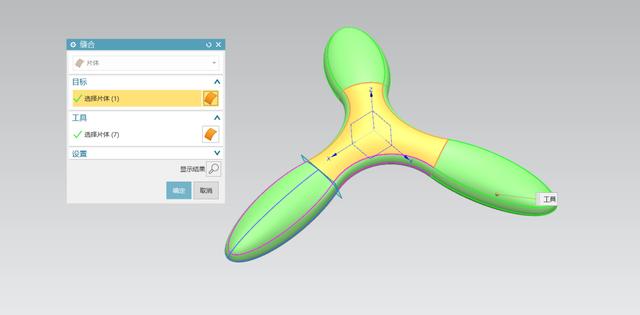

11.所有面做好后缝合成实体

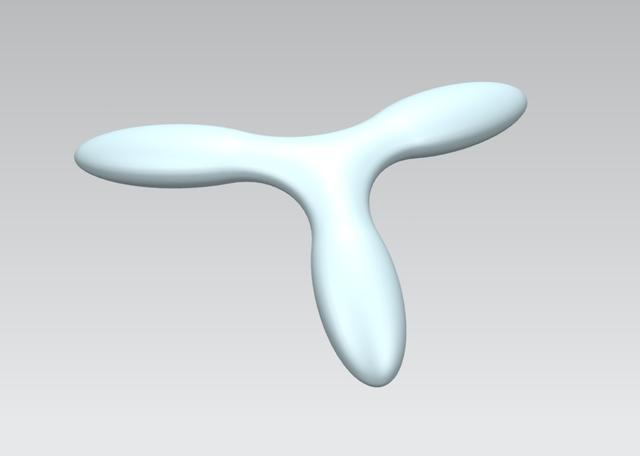

12.完成

非常简单的一个曲面小练习，你学会了吗？
