1心中有梦意欲打破传统重塑机箱

你心中的机箱是什么样子的？或是简约利落，或是时尚美观，甚至或是特立独行，风格迥异。可能每个人对于机箱都有不同得认识。但回归其材质，恐怕大家都会同时认为是铁或者其他金属。但笔者今天为大家介绍一台全实木机箱，一定会引起大家的兴趣。

想必很多玩家都对现今电脑机箱一直停滞不前，没有创新性设计有所不理解。全木机箱的设计者——王晓望一开始也是为了摆脱传统机箱的束缚，终于设计以及制作出了一款全木材质的机箱。而历经前前后后近半年的打造过后，这款机箱终于问世，今天就让我们来详细的了解一下这款机箱的诞生过程。

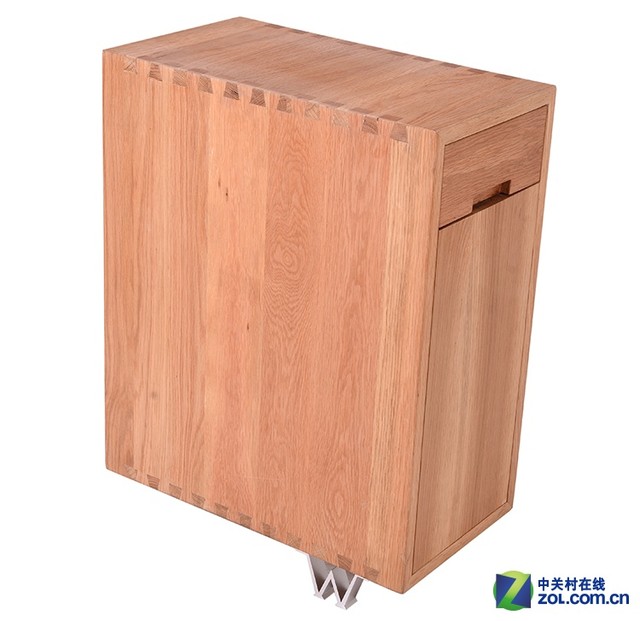

全木机箱展示

原汁原味触感十足，不同于钢琴烤漆和清漆那种光滑得摸不到木头的处理方式，在你手指触摸到这个机箱的瞬间你就能感觉到木头表面那一丝丝的纹理，细腻真实，凑近了你还会闻到橡木那独特的味道。

不过，在看到成品的那一瞬间我还是感动了，这种结构真的很美，在略显单调的板面上两边就像多了花边的点缀，而这种点缀却不是柔弱的，在双手抱起机箱的那一瞬间你可以明显感觉到这些“点缀”所带来的质感，整个机箱紧密地成为一体，那种紧密绝不是几颗螺丝和五金件所能比拟的，而手工制作所留下的瑕疵会告诉你制作它的人所付出的辛苦和心思以及全世界它那独一无二的存在。

——王晓望对于自己作品的评价

(注：本文图片均为机箱设计者王晓望提供，文字由中关村在线机电频道编辑整理)

2破费周折从开始构想到设计图纸出炉

从一开始设计作者就自己动手，自己靠着想象和琢磨，硬是用铅笔画出了简单的机箱设计图。不过在与一位做设计的朋友交流过后，朋友看到他的设计图，直言“你这样拿去人家根本就没办法施工啊”。，终于在这位朋友的帮助下，木质机箱的设计图稿出炉了。

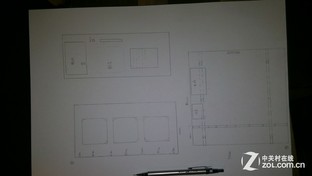

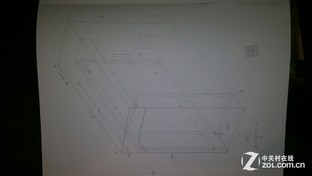

作者手工绘制设计图

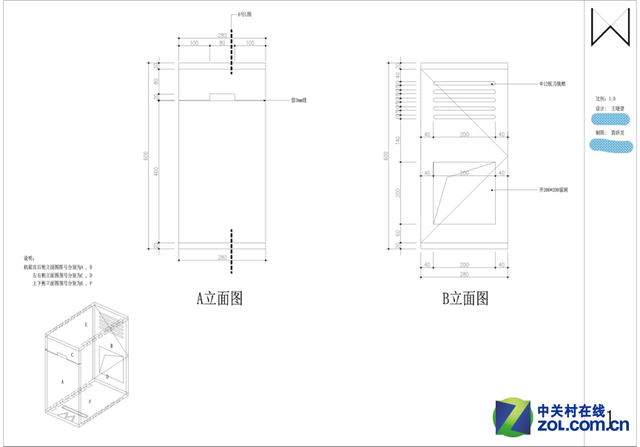

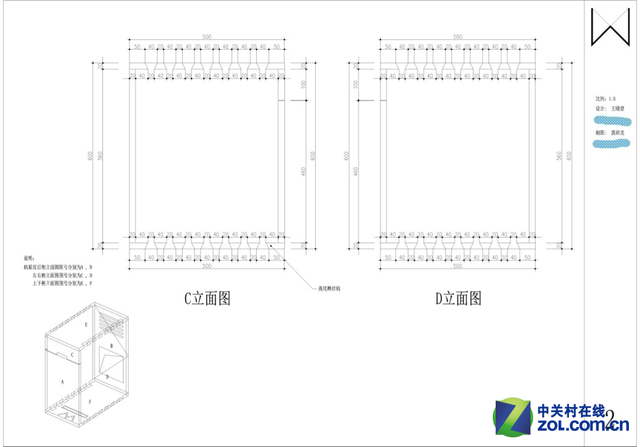

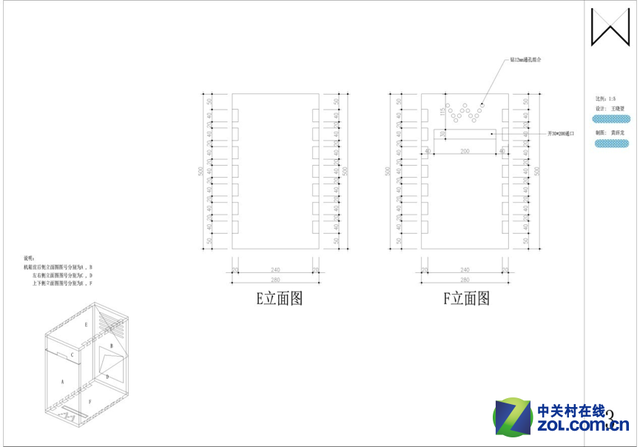

机箱设计图稿

图稿设计完毕，完事具备，只欠动手了。想要制作全木的机箱，还要去找一家专业的木器加工厂才行。接下来就是这款全木机箱一点点的诞生过程了。

3事无巨细木质机箱从图稿到实物

作者记录下了全木机箱由设计稿到实物的全过程：交设计图和定金→安排制作师傅→排工期→找合适板材→拼版→切割→打磨→凿榫卯→钻孔→拼装细磨→橡木用800号的砂纸打磨→上木蜡油→再打磨→上木蜡油→交付提货。下面的图片也真实的展现了这个过程。

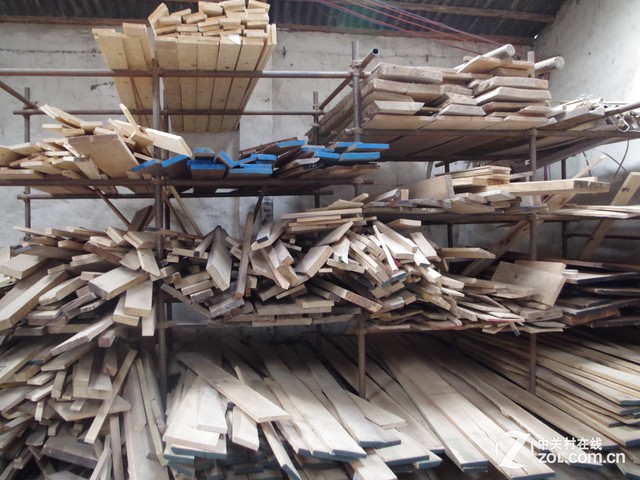

木块的堆叠(很难想象这个将变成机箱)

此处为板材堆放区，就是从这里面找出合适的板材，机箱成品板材是2cm厚的，所以选的原材料板材厚度要在2.5-3.0cm之间，因为加工过程中会打磨切削掉部分厚度。

板材合成

然后，合适的板材会用胶粘起来，压紧成为一张整板。如图每张板材都是有差别的，有长有短，有的也会凸起，所以后续的切削打磨是必不可少的，看似胶粘显得不牢靠，但实际上完全不用担心，据说粘胶强度可以比原材本身强度还高。

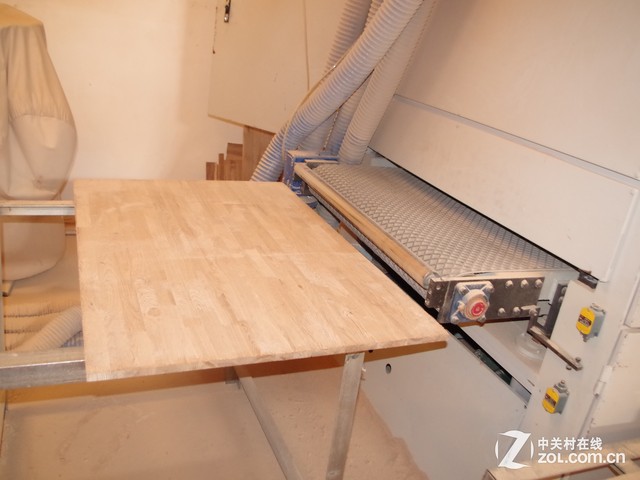

板材继续加工

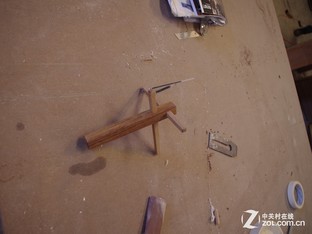

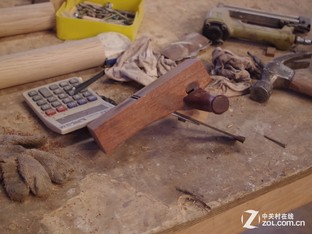

手工工具还可以看到

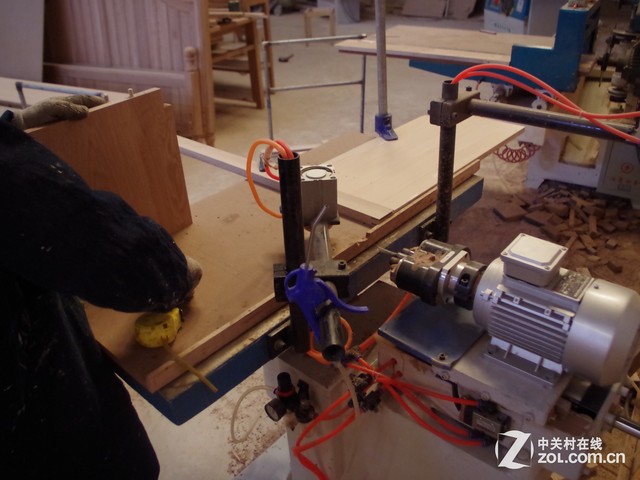

工人加工

加工细节

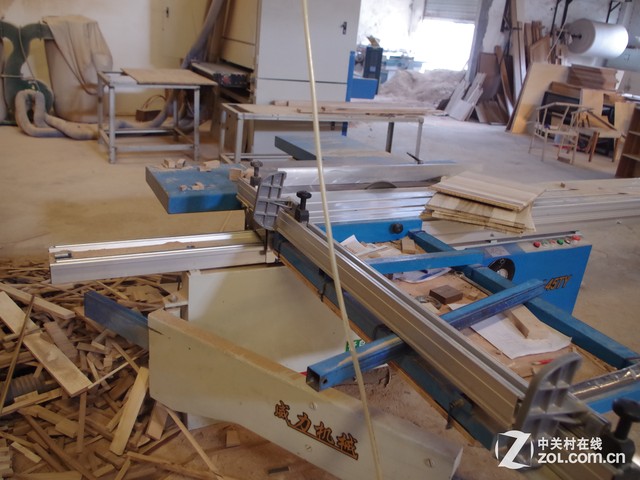

板材切割

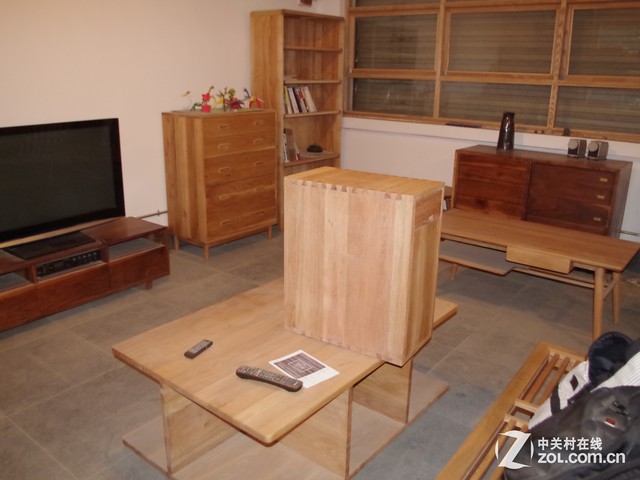

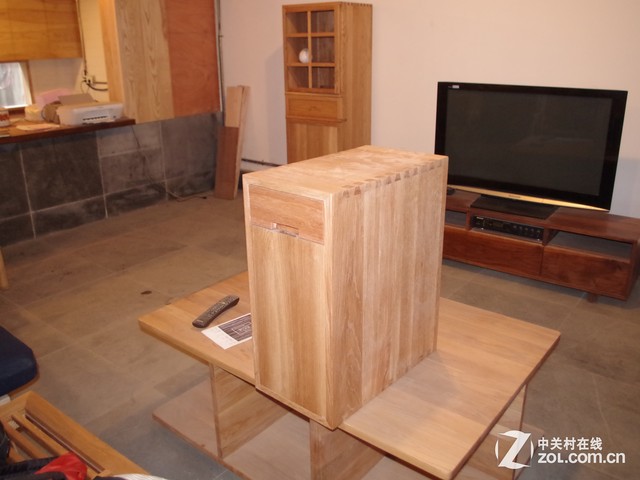

成品图

全木机箱整体成本：木料、板材400元(橡木，成品板厚2cm)

粘板、打磨100元

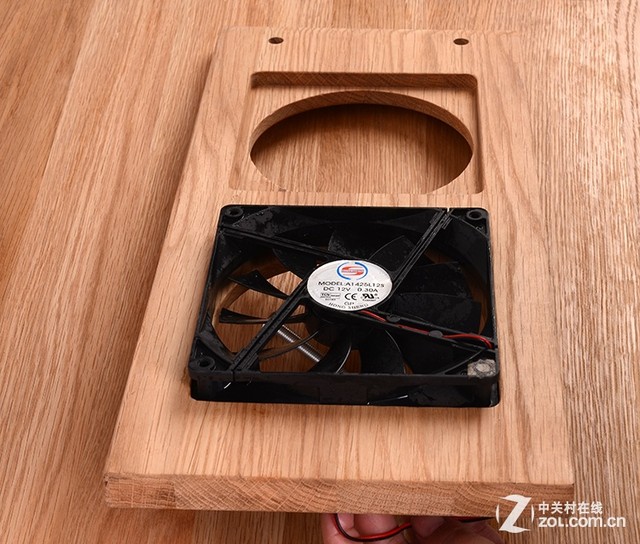

切削加工50元(风扇位)

凿榫卯结构600元

打孔加工50元(背部条形散热口、底部散热圆孔)

外面整体打磨100元(最细用的是800目砂纸)

木蜡材料及涂抹100元

加工厂利润100元

共计1500元

板材在工人的加工之下，终于一步步的变成了合适的机箱零部件，组装后，终于得到了全实木机箱。王晓望在制作过程中也是全程跟踪，事无巨细的完成了机箱的每一个零部件，务必保证了最后成品机箱的完美。

4作者有话讲实木机箱全面展示

(本页文字均为设计者王晓望撰写，没有谁比作者更了解自己的作品)

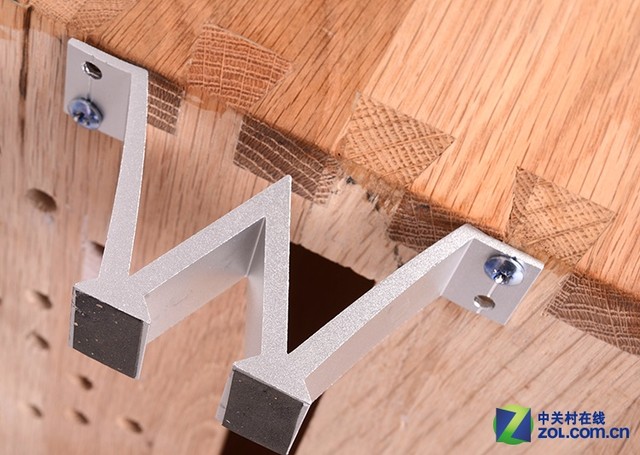

机箱由于是全实木制作，为了保证强度所以板厚2cm，机箱整体尺寸为28*50*60cm，散热方式为风冷散热，风道设计为前下方W型圆孔进风，经中部两个14cm风扇到机箱主体，最后由机箱后上方出风。(为什么是W型，因为我名字是王晓望WXW，所以用W代表)

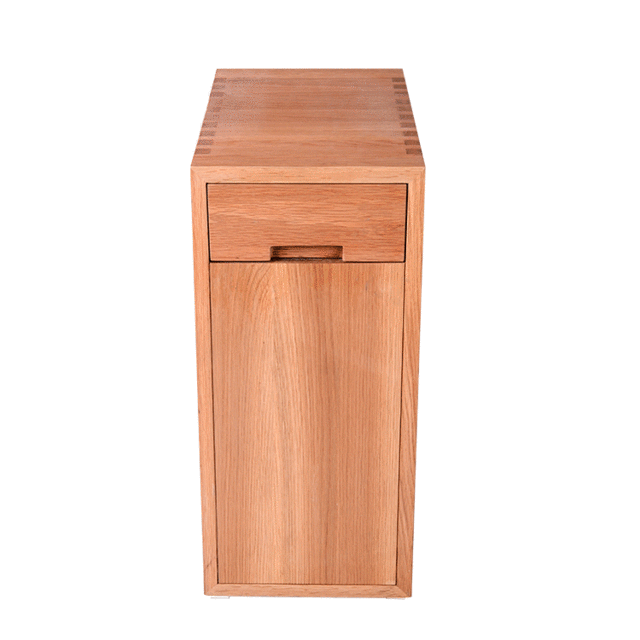

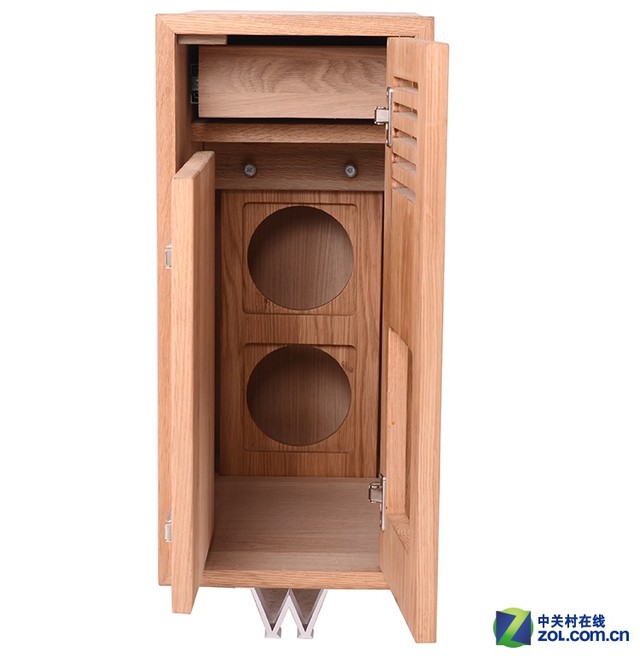

机箱正面

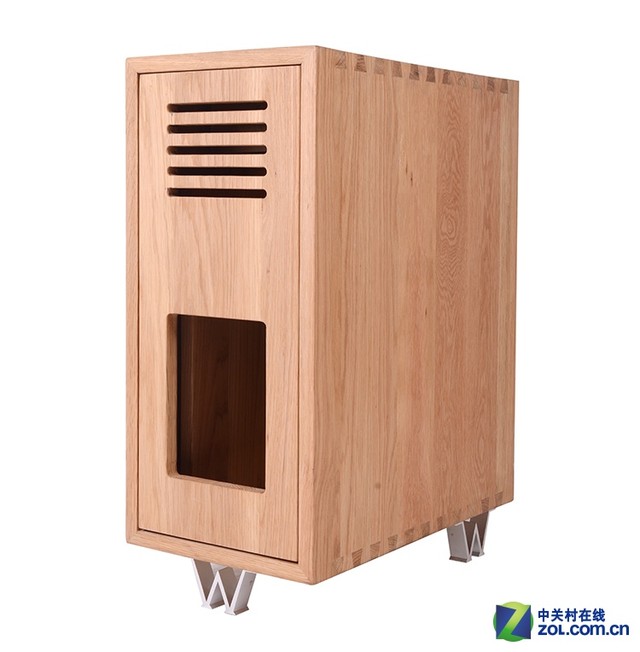

机箱背面

机箱的侧面简洁却不简单，最简单的做法是直接将两块板用五金件直角连接或者直接用螺丝固定在一起，但是追求实木的初衷便是希望不用螺丝五金，况且是在外观上这么重要的两侧，如果几颗螺丝出现在上面就实在太难以接受了。

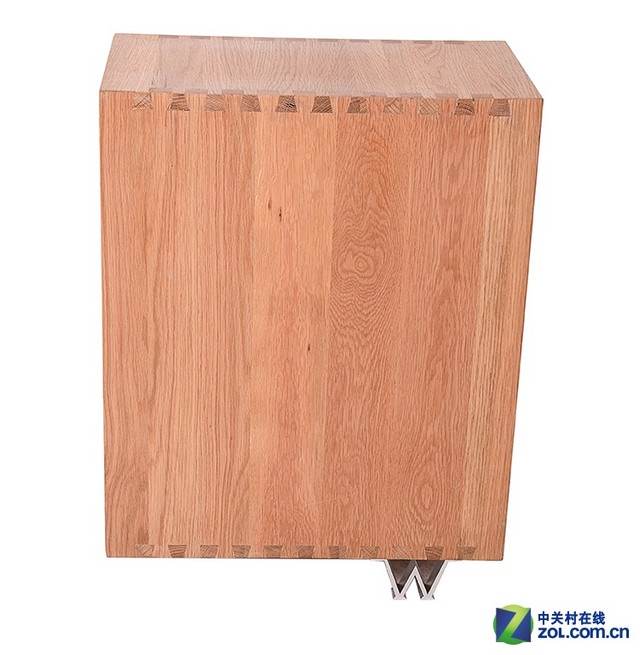

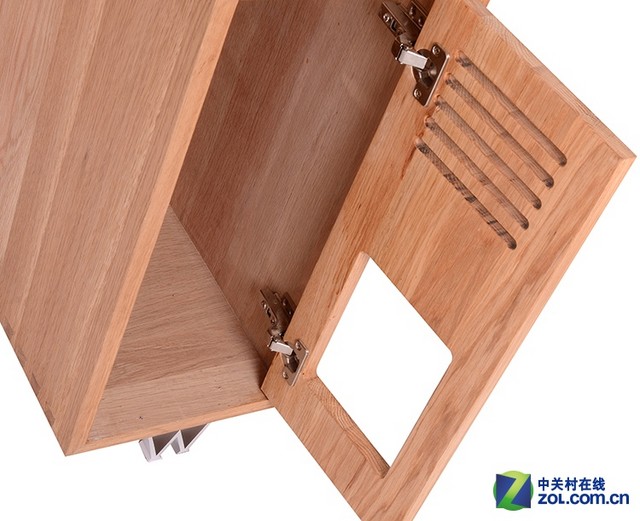

机箱侧板

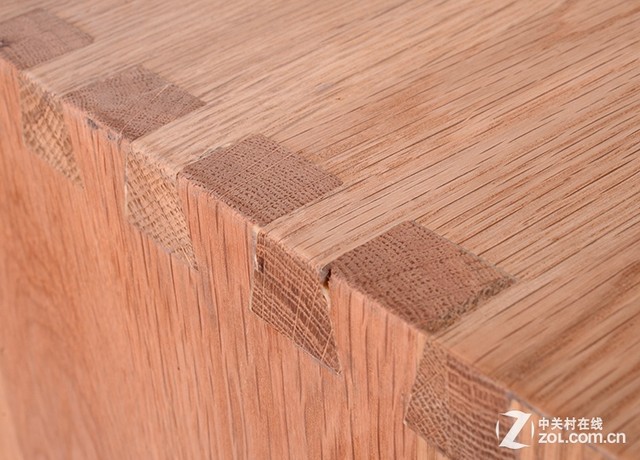

榫卯结构细节

后面想起老家具上面的一种连接工艺——榫卯，了解过后确认是可以在这上面使用这种工艺的，而且要分半透榫卯和全透榫卯。全透榫卯就是连接的两边都是可以看到梯形的切割，半透就是只有一边能看到，并且透榫只能全手工凿！半透现在基本可以依靠电动工具。这里本着追求手工艺和历史感我坚持做全透榫卯！

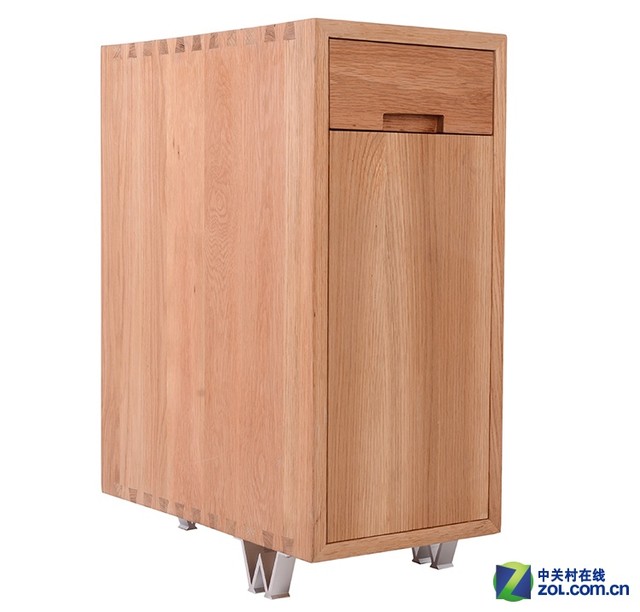

机箱侧板

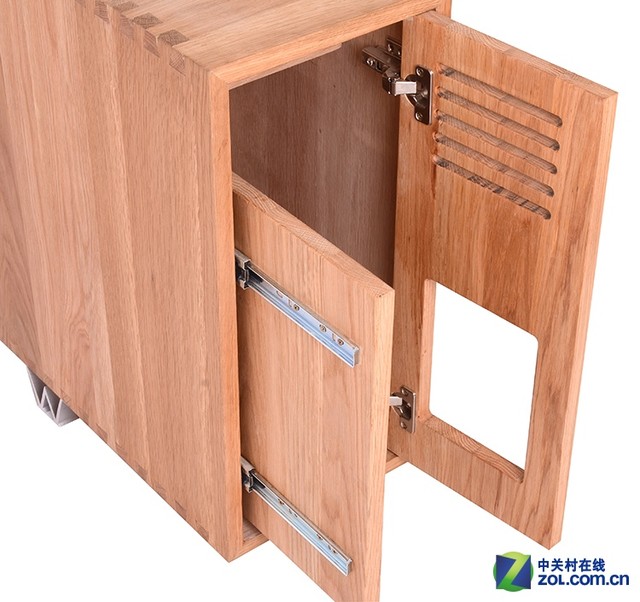

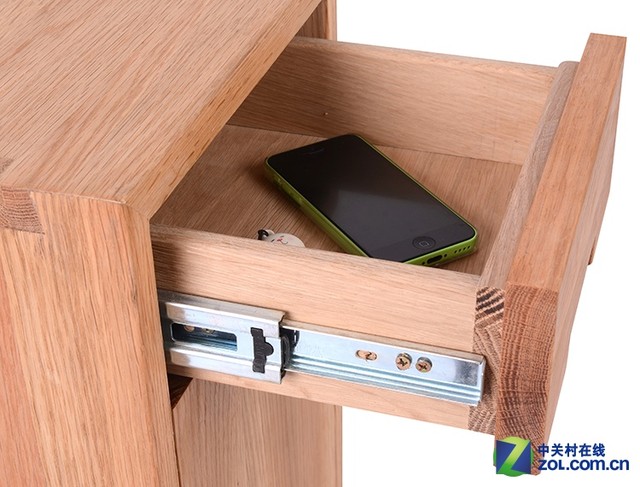

滑轨小抽屉

看到上面那个长方形部分了吗？——没错就是一个抽屉！有人说这是徒增体积，我要说反正都这么大了，再大点又能怎样。

即使是平常的电脑机箱尺寸也有20*40*40cm，但是由于木板厚度要能顺利安装显卡，机箱尺寸至少也要到26cm宽才行，显然26*40*40cm尺寸是畸形的，所以需要相应的更高更长，因此合适的比例就到了28*50*60cm，既然已经大了就得把空间利用起来才对，因此作为收纳作用的抽屉自然就被加到了设计里面。想来不错，至少以后数据线，U盘，杂七杂八的电脑周边产品有地方放了。
