上篇文章中我们学习了西门子S7-200 SMART的全局变量和局部变量以及如何编写带参数子程序并调用，本篇我们来介绍西门子S7-200 SMART使用存储卡复位CPU到出厂设置、固件升级和程序传输。S7-200 SMART CPU使用FAT32文件系统格式，支持容量为4G至32G范围内的标准商用MicroSD HC卡。

存储卡支持的功能

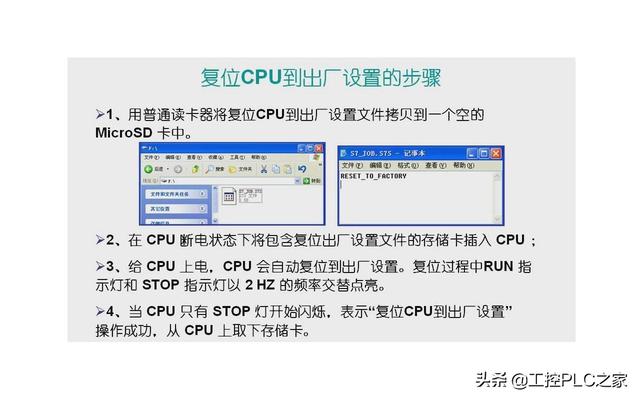

复位CPU到出厂设置。复位CPU到出厂设置按照以下步骤进行：1、用普通读卡器将复位CPU到出厂设置文件拷贝到一个空的MicroSD卡中。2、在CPU断电状态下将包含复位出厂设置文件的存储卡插入CPU。3、给CPU上电，CPU会自动复位到出厂设置，复位过程中RUN指示灯和STOP指示灯以2赫兹的频率交替点亮。4、当CPU只有STOP灯开始闪烁，表示“复位CPU到出厂设置”操作成功，从CPU上取下存储卡。

复位CPU到出厂设置

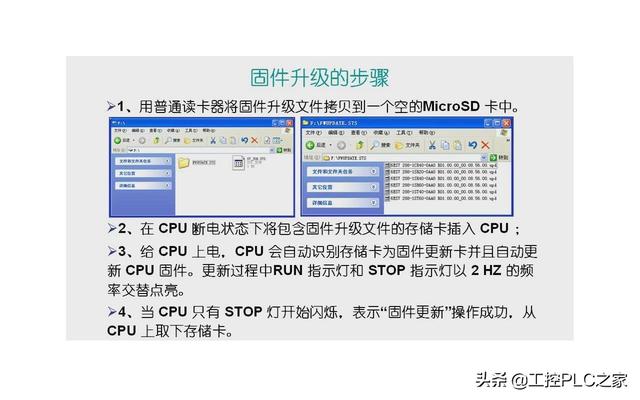

固件升级。固件升级的步骤是：1、用普通读卡器将固件升级文件拷贝到一个空的MicroSD卡中。2、在CPU断电状态下将包含固件升级文件的存储卡插入CPU。3、给CPU上电，CPU会自动识别存储卡为固件更新卡并且自动更新CPU固件，更新过程中RUN指示灯和STOP指示灯以2赫兹的频率交替点亮。4、当CPU只有STOP灯开始闪烁，表示“固件更新”操作成功，从CPU上取下存储卡。

固件升级

程序传输。创建程序传输存储卡的步骤：1、在CPU断电状态下将存储卡插入CPU。2、给CPU上电，直到只有STOP指示灯闪烁。3、编程设备建立与CPU的通信。4、将程序下载到PLC中。5、在STEP7-Micro/WIN SMART中创建程序传输存储卡。6、创建完成后，从CPU上取下存储卡。

程序传输

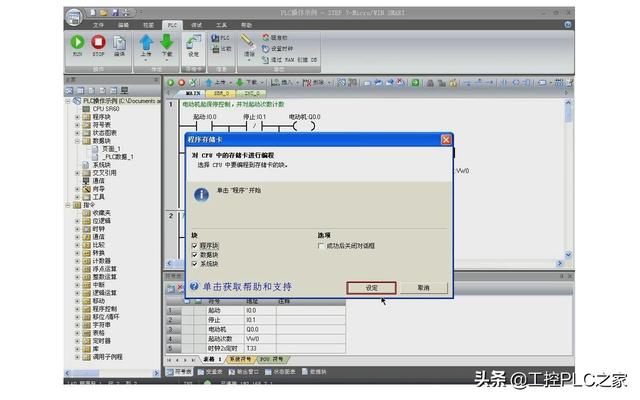

在STEP7-Micro/WIN SMART中创建程序传输存储卡的操作，在PLC菜单工具区单击设定按钮打开程序存储卡对话框，选择CPU中要编程到存储卡的块，单击设定按钮对存储卡进行编程，编程完成后关闭对话框。

创建程序传输存储卡

从程序存储卡恢复程序的步骤：1、在CPU断电状态下将存储卡插入CPU。2、给CPU上电，CPU会自动识别存储卡为程序传输存储卡，并且自动更新CPU程序。更新过程中RUN指示灯和STOP指示灯以2兆赫的频率交替点亮。3、当CPU只有STOP灯开始闪烁，表示“程序更新”操作成功，从CPU上取下存储卡。

存储卡恢复程序

本篇我们学习了西门子S7-200 SMART使用存储卡复位CPU到出厂设置、固件升级和程序传输，在以后的文章中我会继续分享西门子PLC的相关知识，欢迎大家持续关注！私信发送关键字“200”获取S7-200视频教程。
