        阅读前请大家想一想，是画一个正五边形容易，还是画一个正六边形容易呢？

        “六边形比五边形还多一条边，应该是正六边形吧。”

        “应该就差不多吧。”

        ……

        曾经的我也以为差不多，但是画完了之后发现，事情并没有这么简单。分享的五边形与六边形的尺规作图方法都是我所了解到的，又简化了一些步骤的方式，如果有更简便的方法欢迎大家与后台分享哦！！分享的有机会能获得杂货铺推出的全球限量200张的明信片，与即将推出的限量版自制草稿本一本！

No.1

正五边形

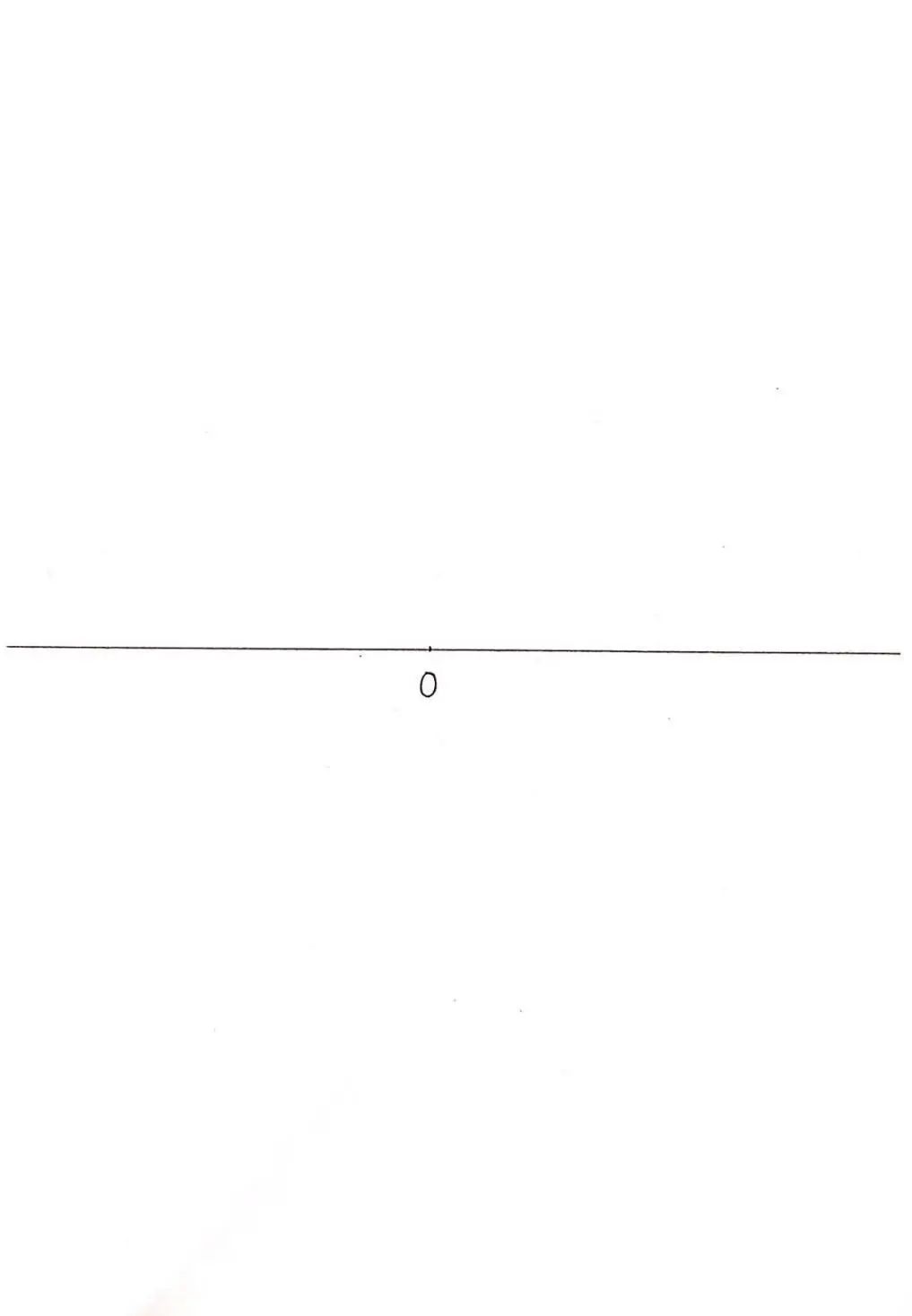

        1、在A4纸上用尺子画一条线段(大约15cm，长一些也可以)，大约中点的地方标记出o点。

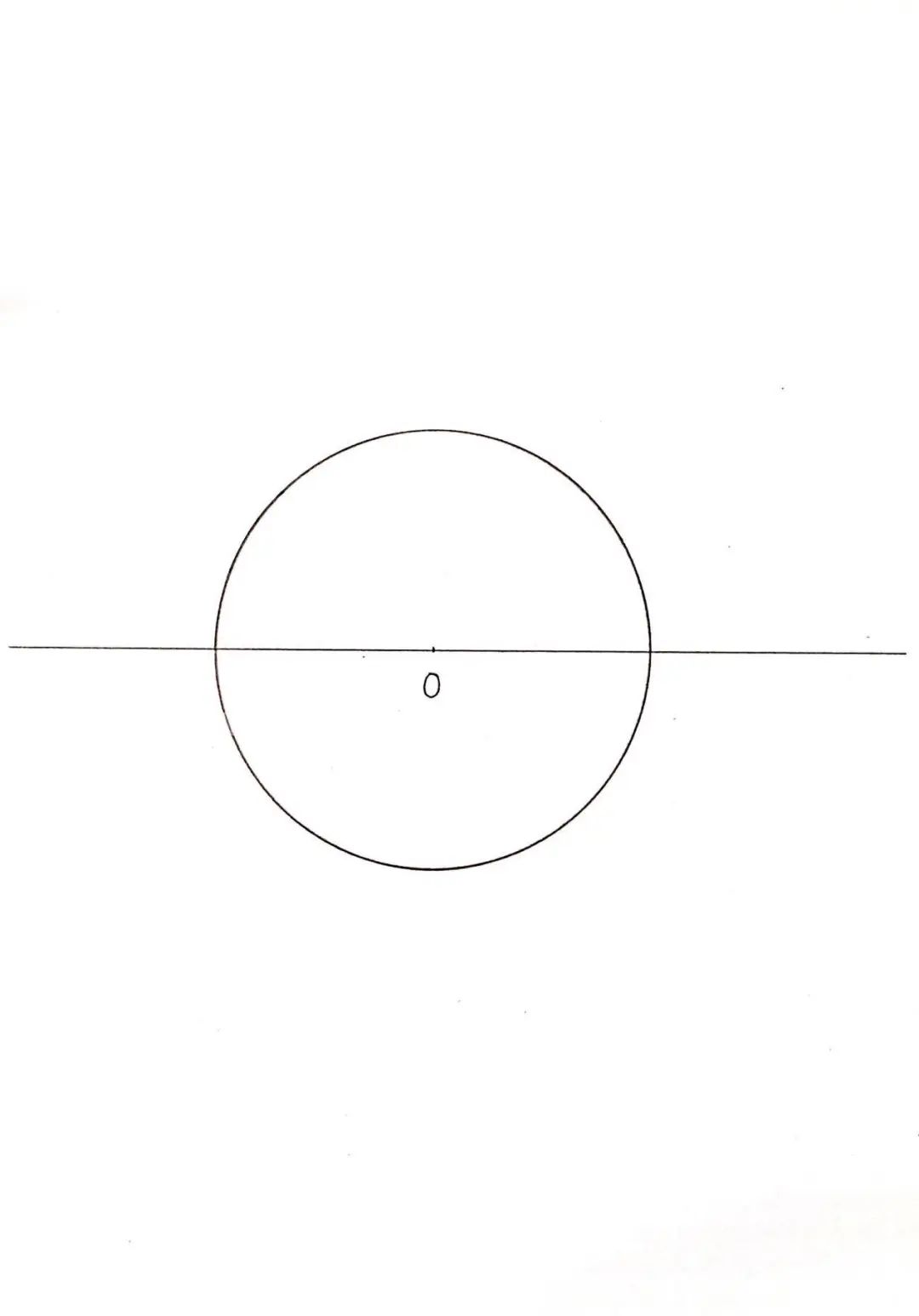

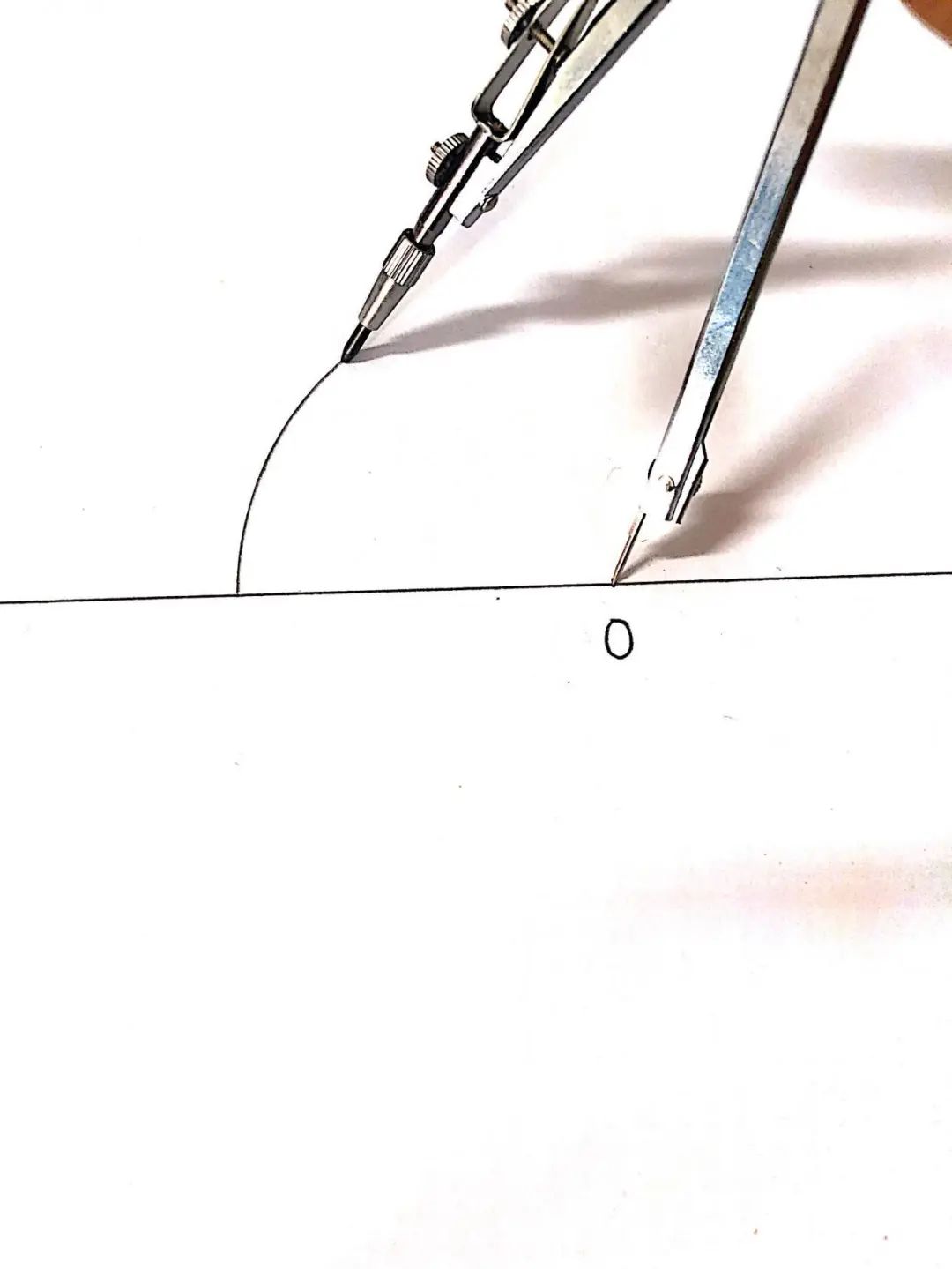

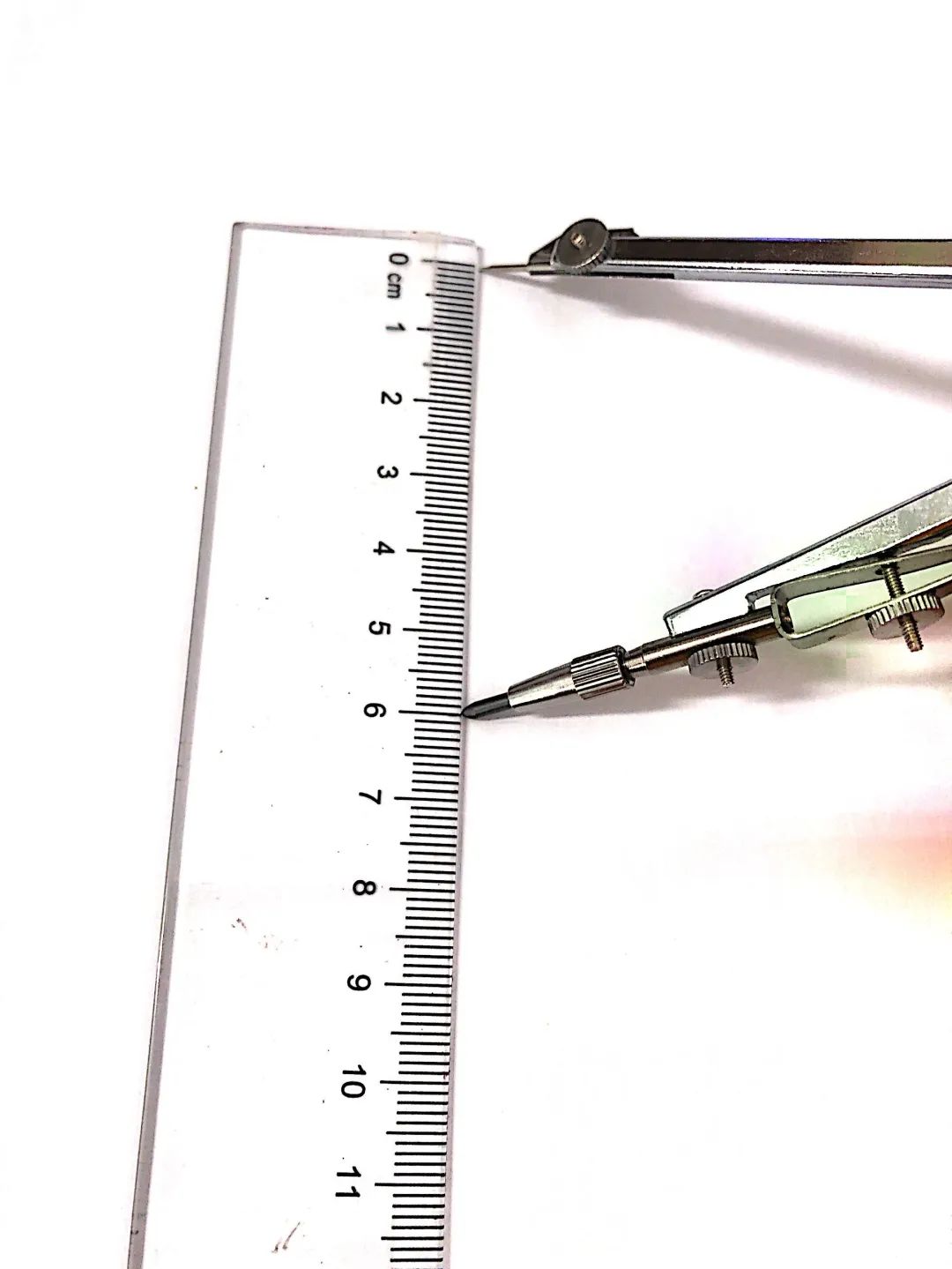

        2、以点o为圆心，画一个半径是5cm的圆，与直线相交于A、B两点。(半径大一点，正五边形也就会大一些，画的是这个圆的内接正五变形)

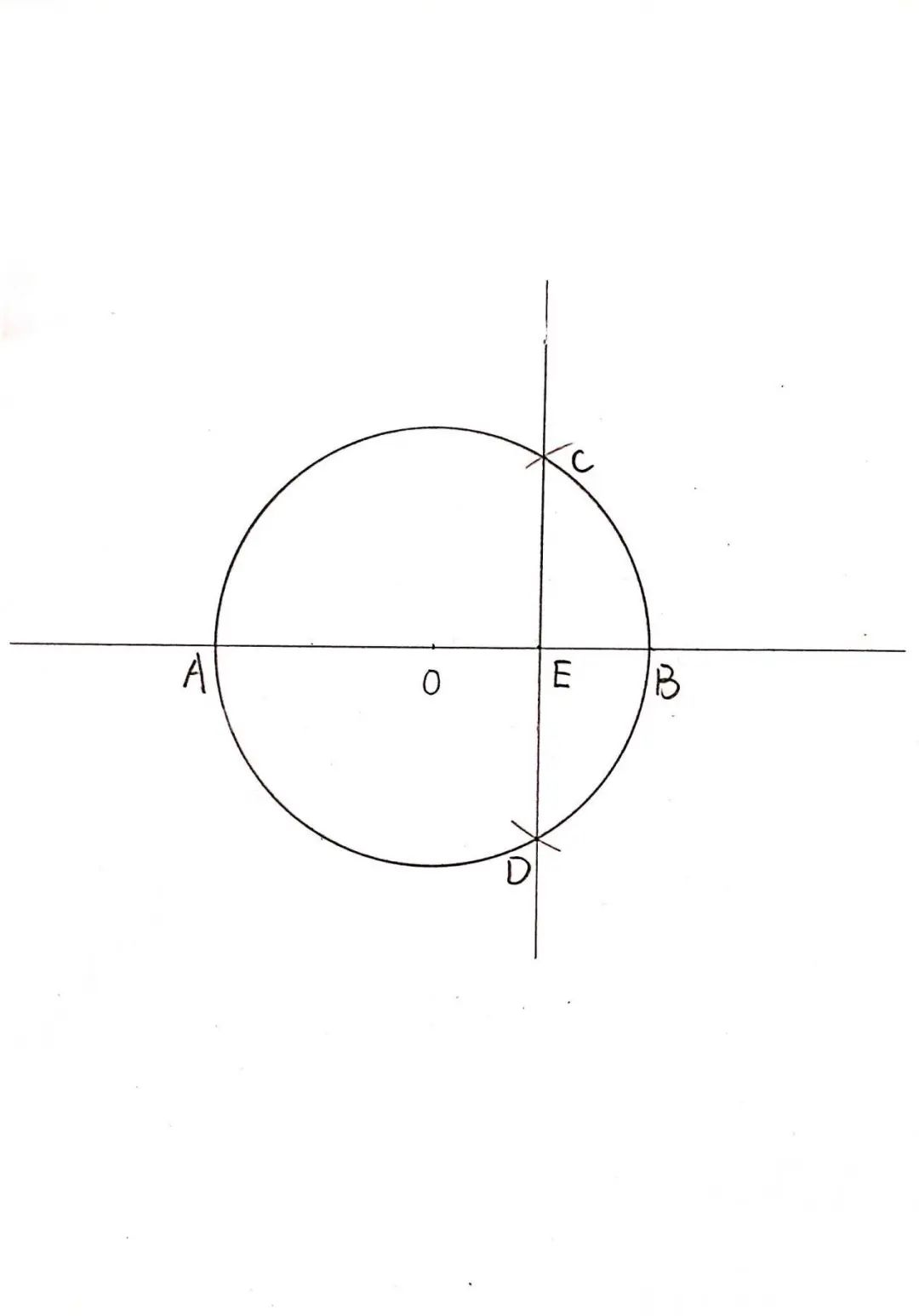

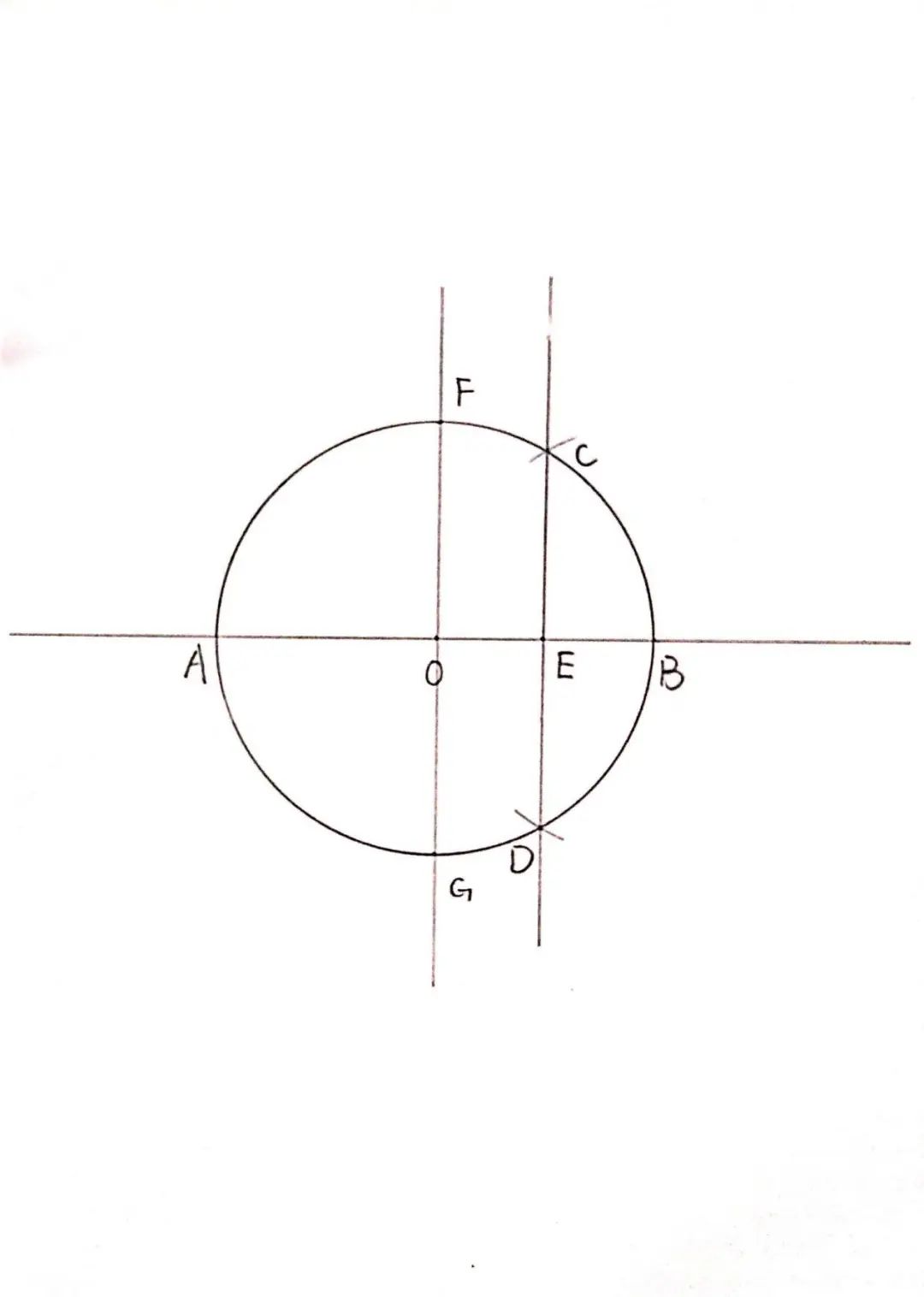

3、尺规作图，画出OB的中垂线(不会也可以用量出中点画垂线)与圆o相交于点C、D。与线段AB相交于E。

        4、过点O画AB的垂线(也是AB的中垂线)，交圆O于点F、G。

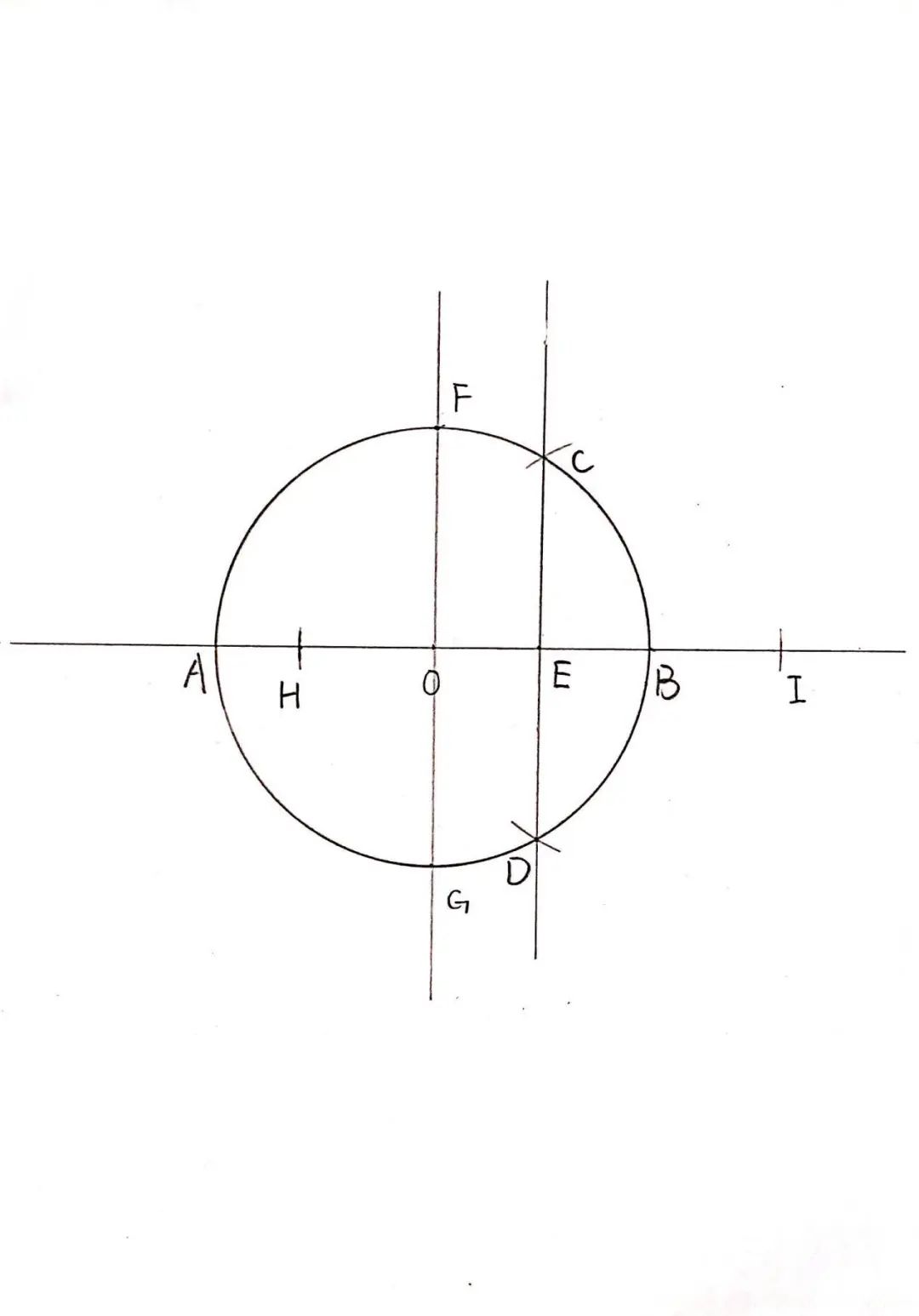

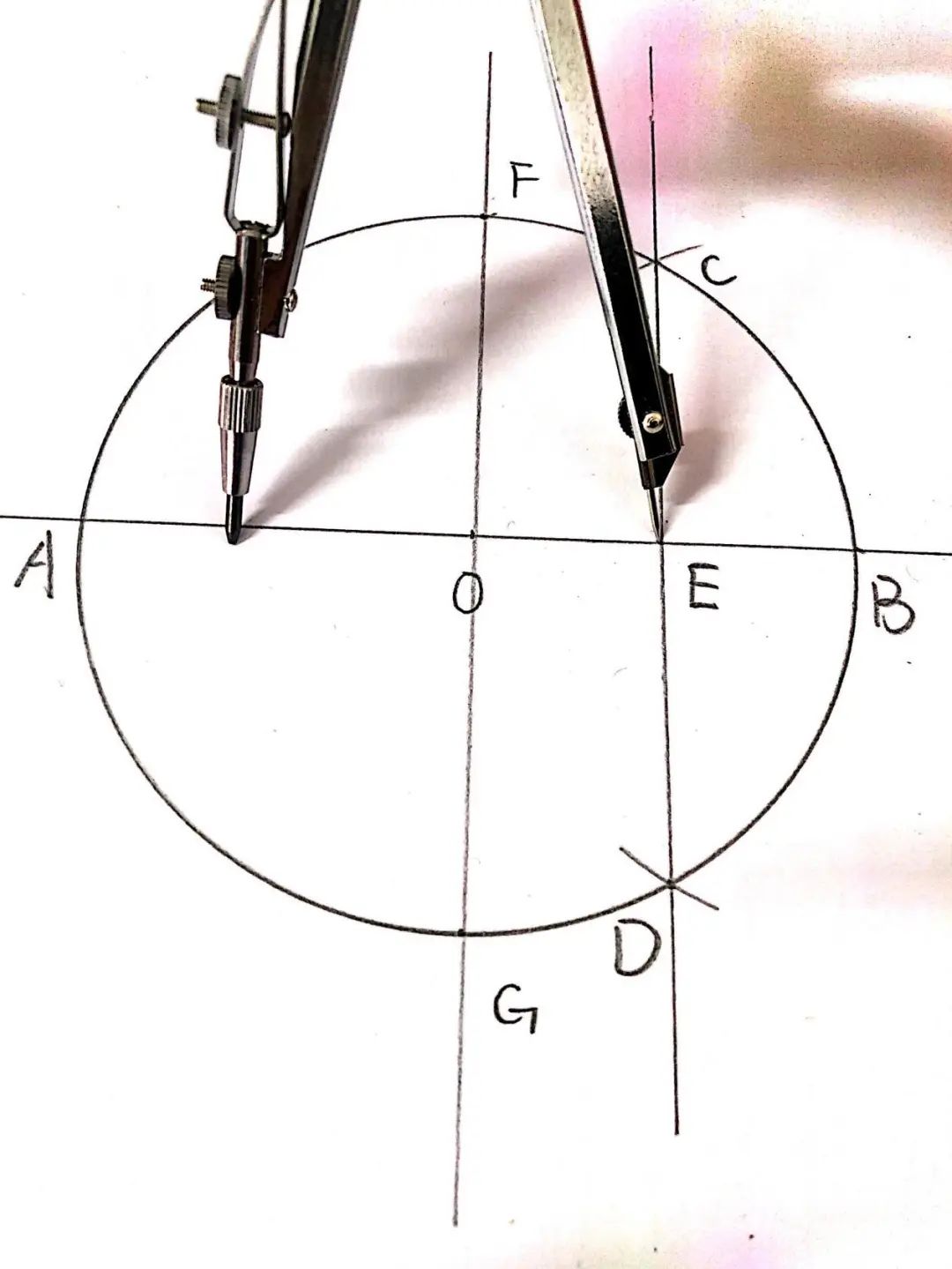

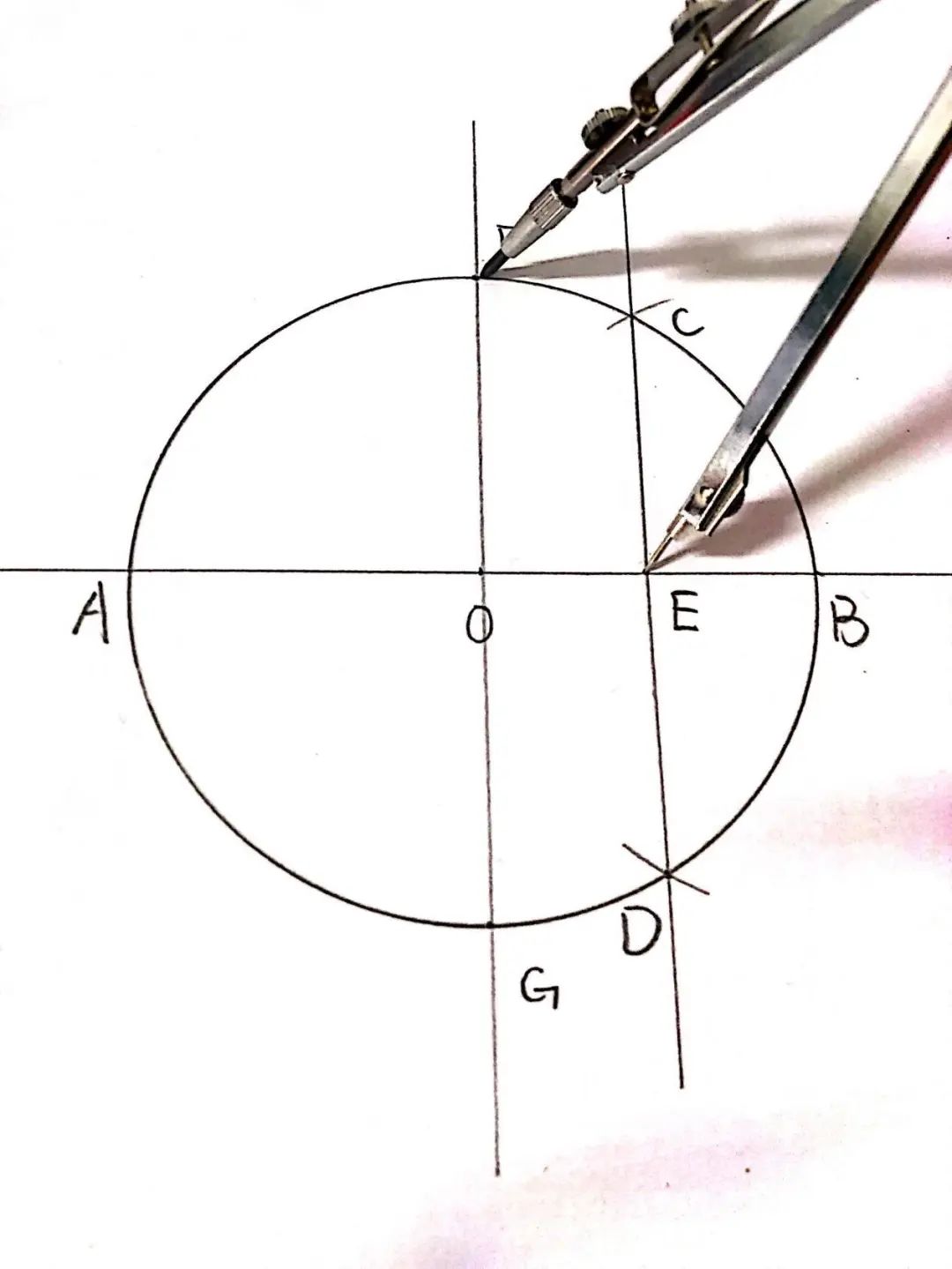

        5、以点E为圆心，EF为半径画弧交直线AB于点H、I。

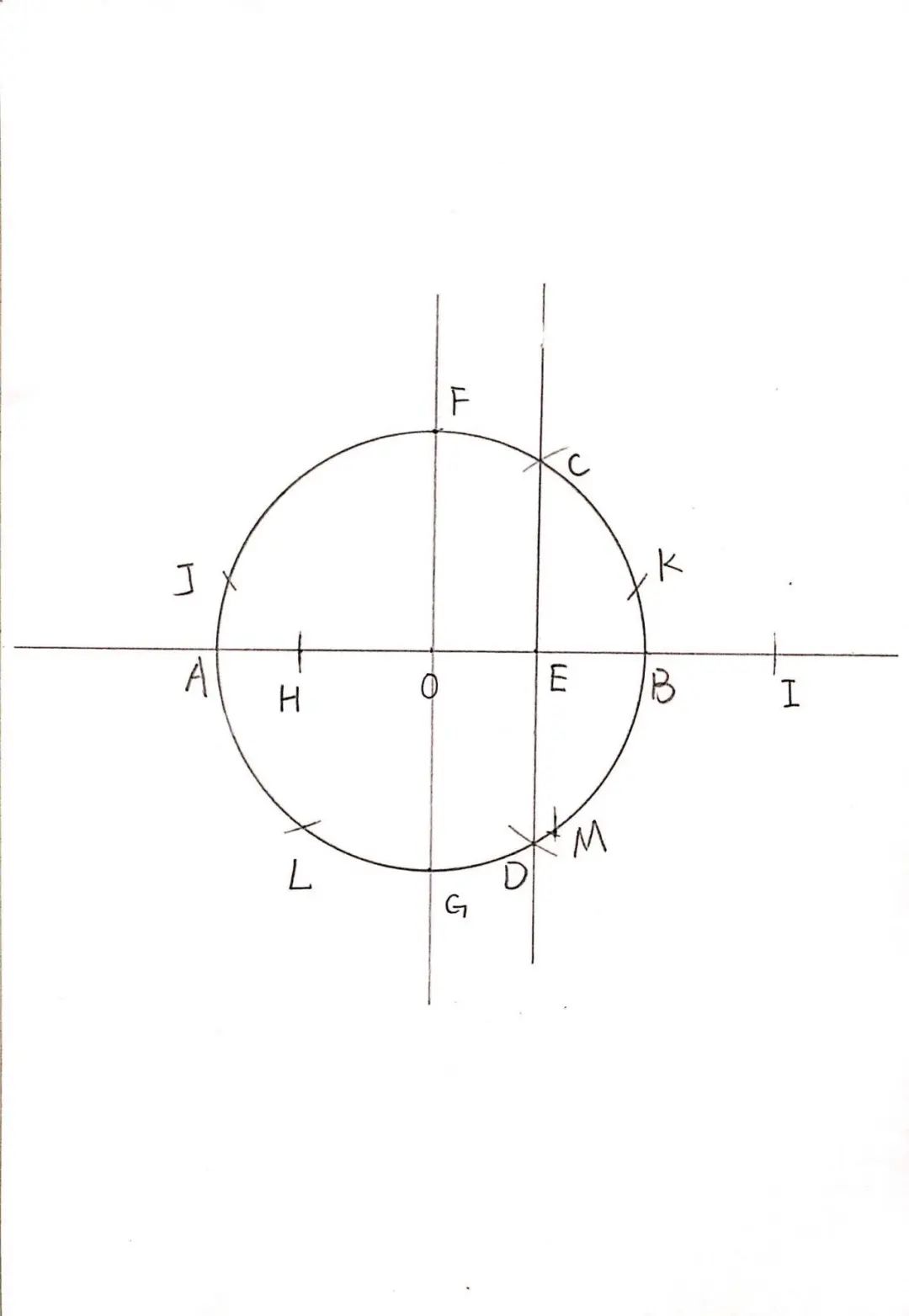

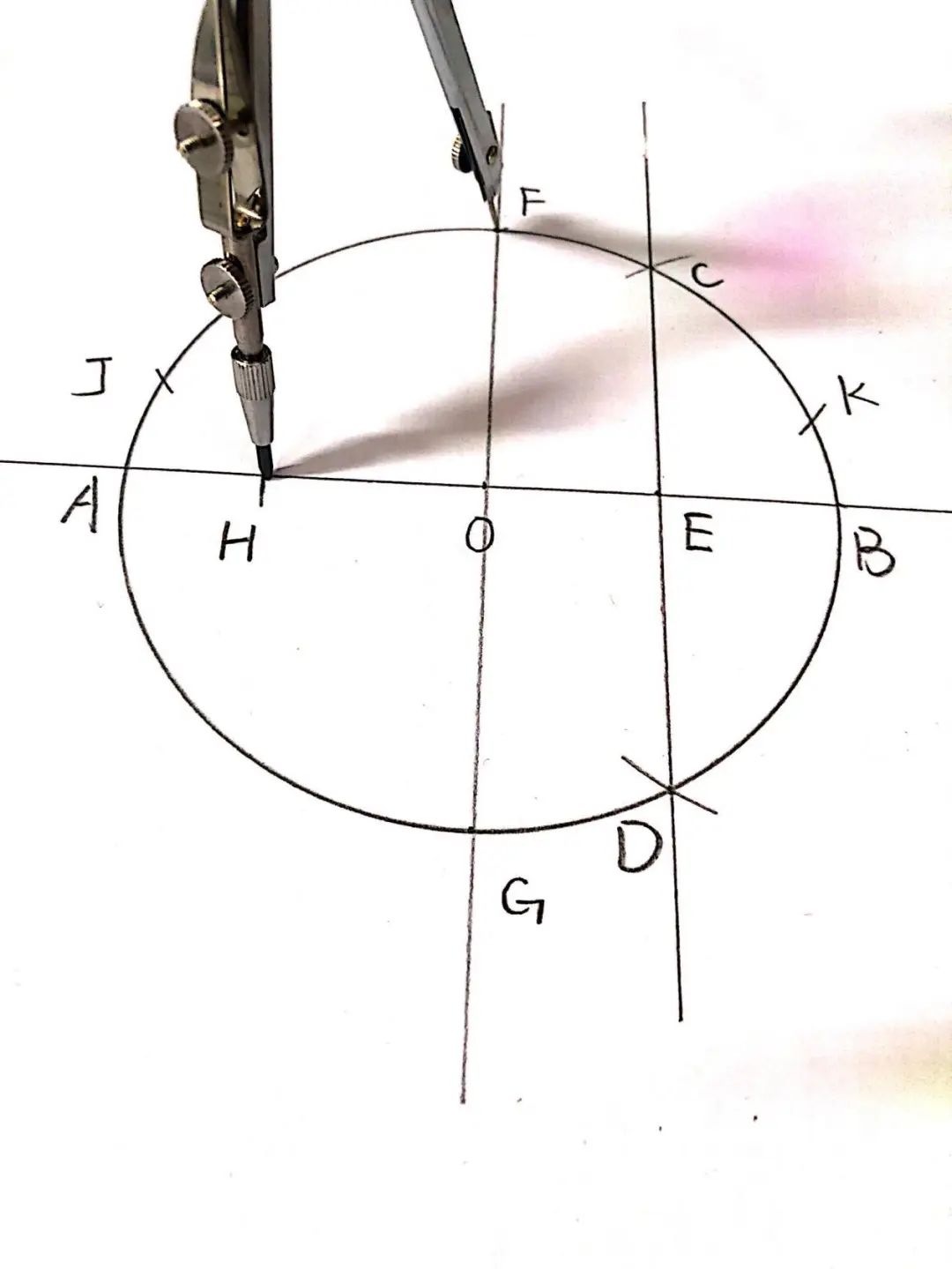

        6、以点F为圆心，FH为半径画弧交圆o于点J、K。

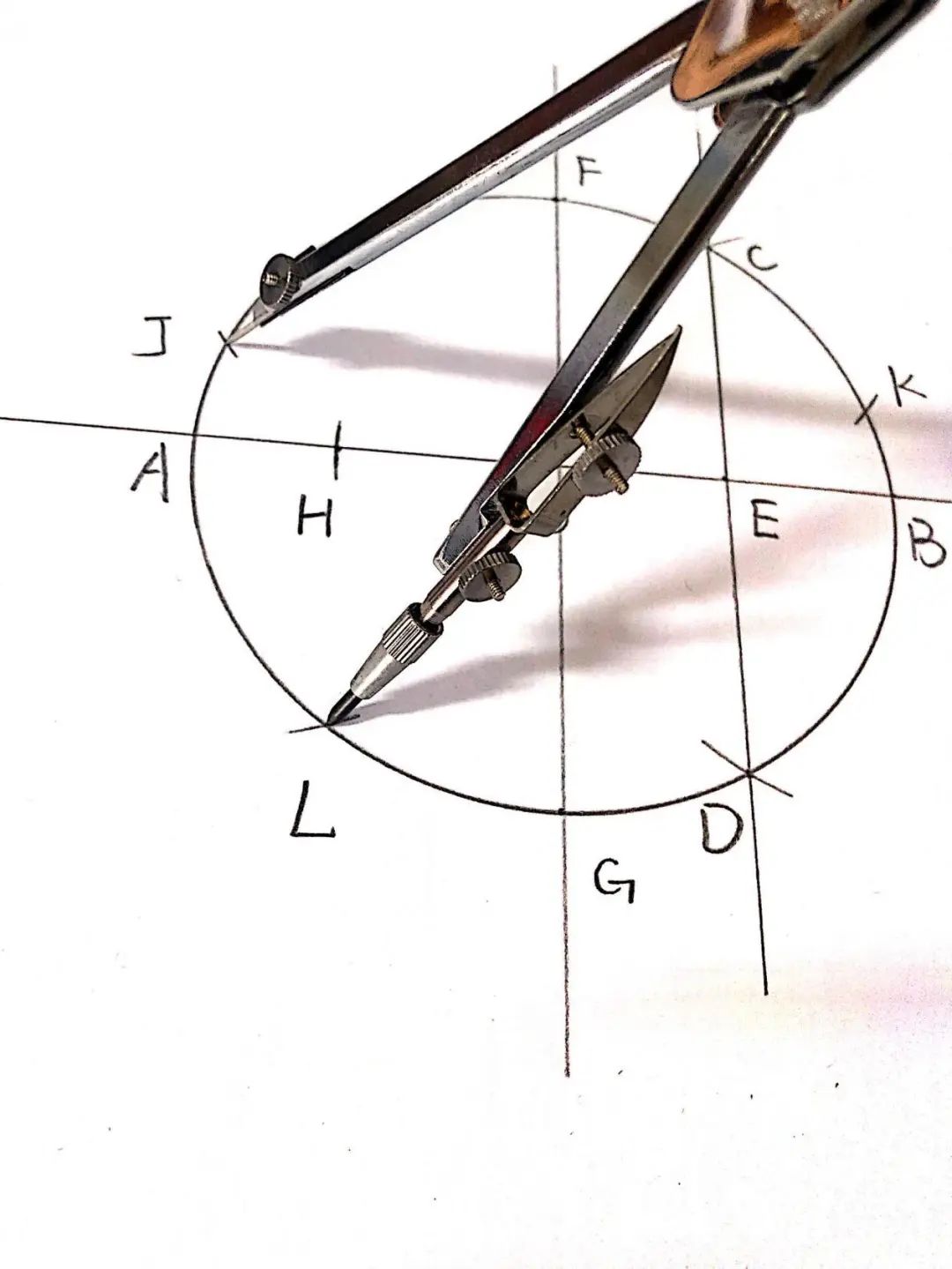

        7、以J为圆心，半径不变，画弧交圆o于点L。

8、以L为圆心，半径不变，画弧交圆o于点M。

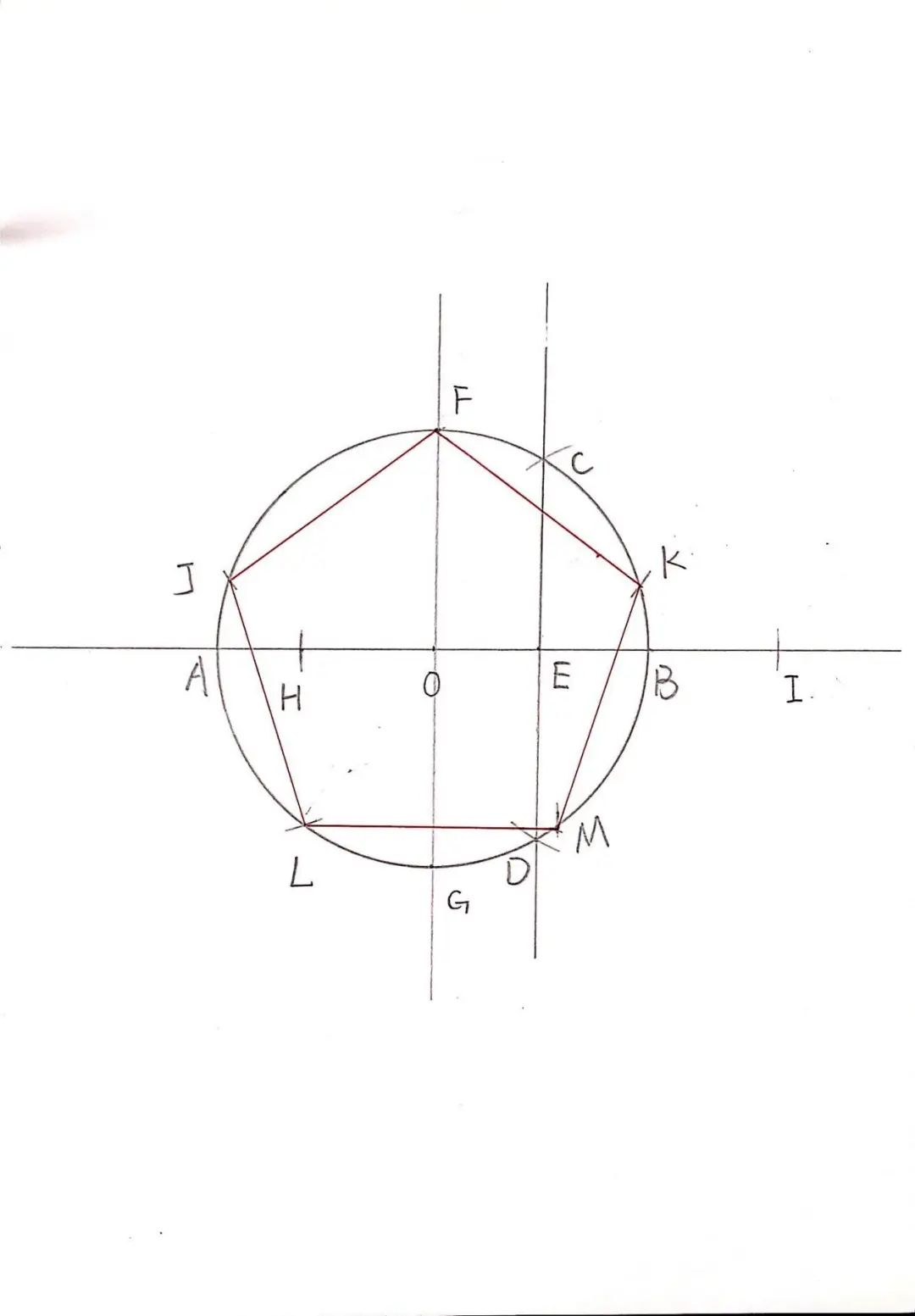

        9、顺次连接F、J、L、M、K。

No.2

正六边形

        到正六边形就很简单了！最后的地方会给大家一个小证明。画正六边形很简单就能控制边长，比如，如果要画一个边长是6cm的正六边形：

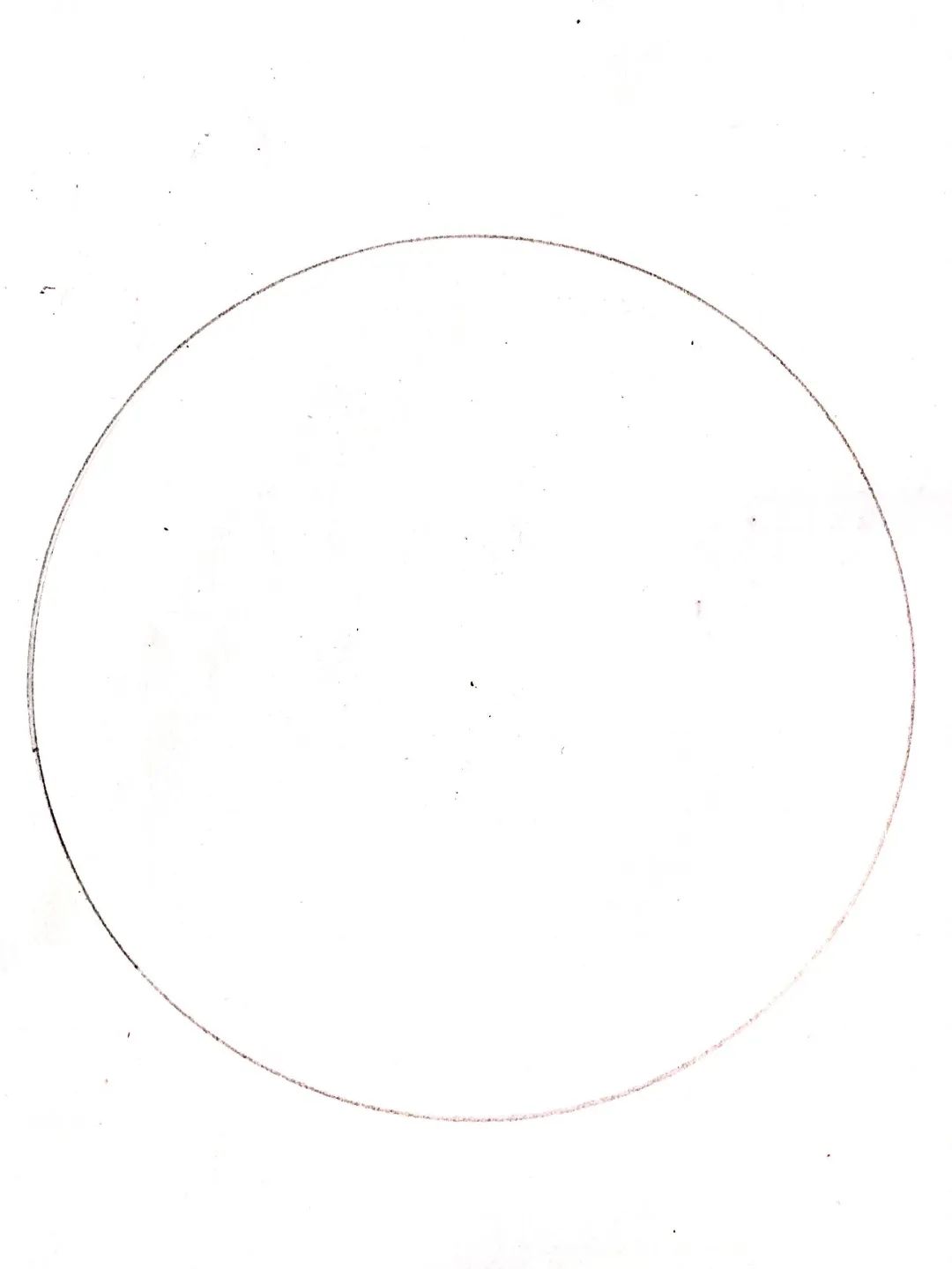

        1、先画一个半径是6cm的圆。

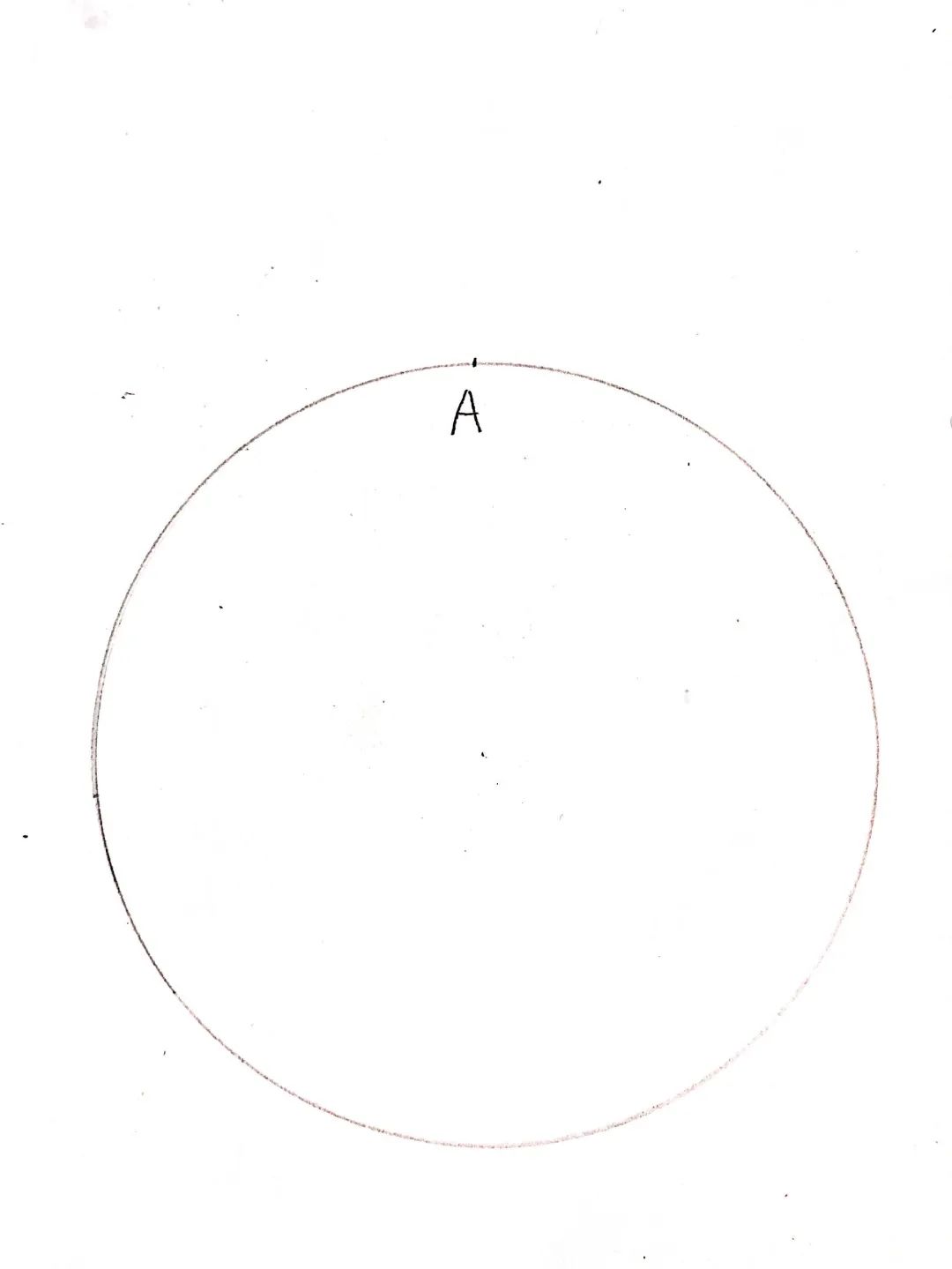

2、在圆上任意取一点，标上A。

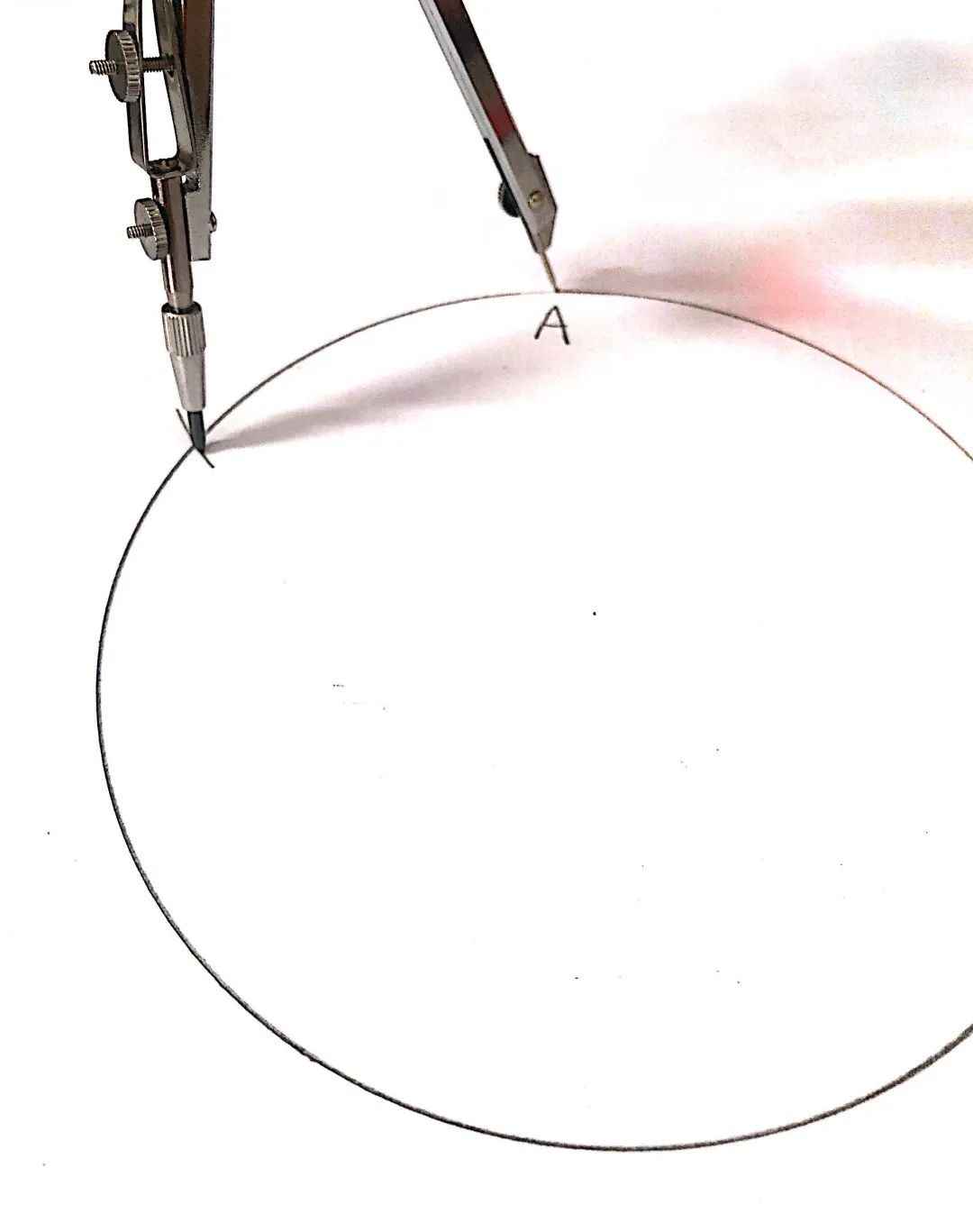

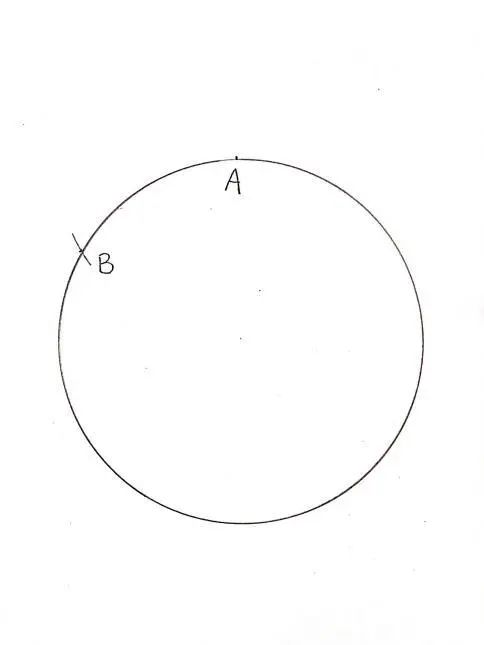

3、不改变圆的半径，以A点为圆心，画一个半径是6cm的弧，交圆O于点B。

4、不改变圆的半径，以B点为圆心，画一个半径是6cm的弧，交圆O于点C。

5、不改变圆的半径，以C点为圆心，画一个半径是6cm的弧，交圆O于点D。

6、不改变圆的半径，以D点为圆心，画一个半径是6cm的弧，交圆O于点E。

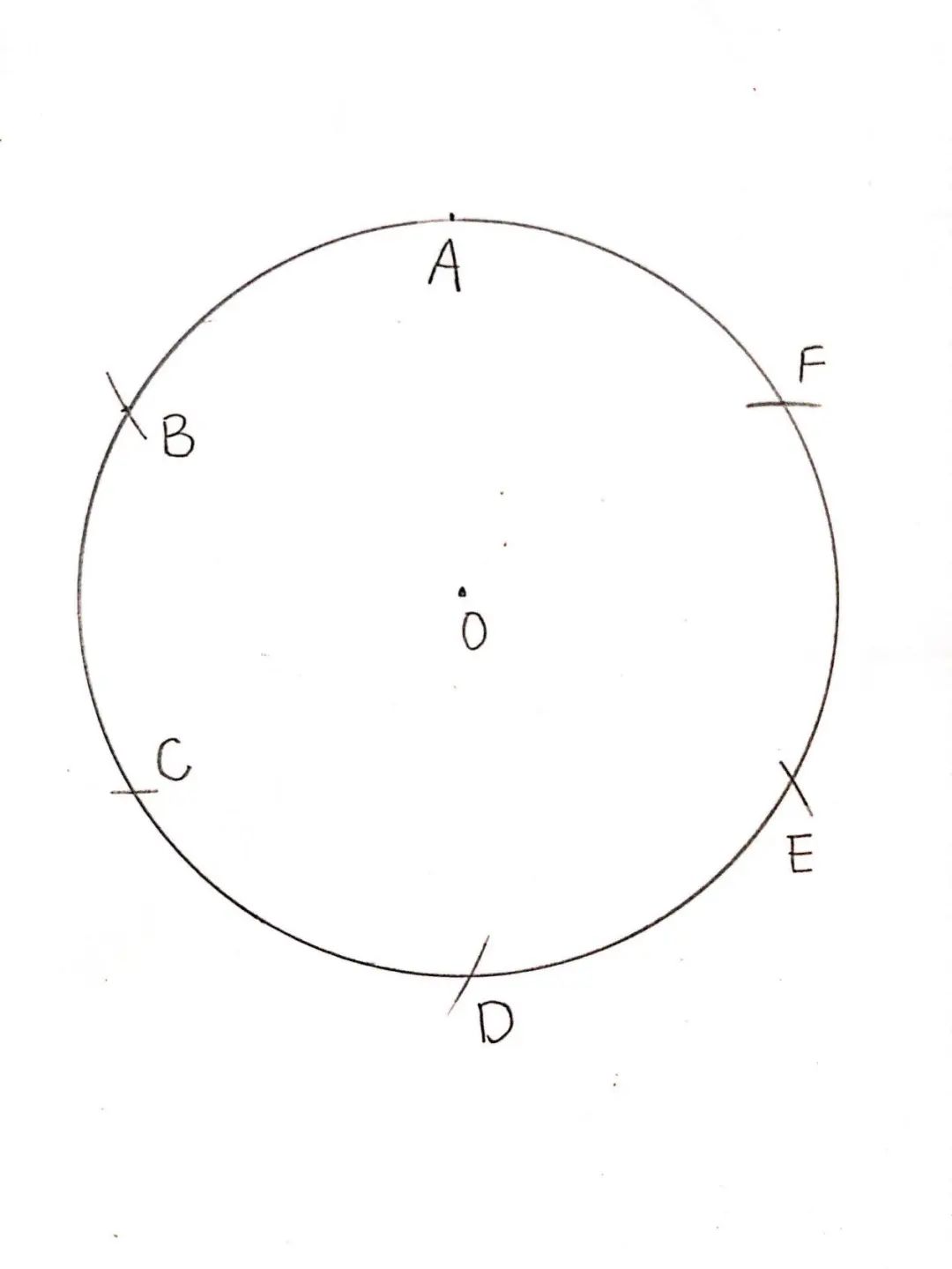

7、不改变圆的半径，以E点为圆心，画一个半径是6cm的弧，交圆O于点F。

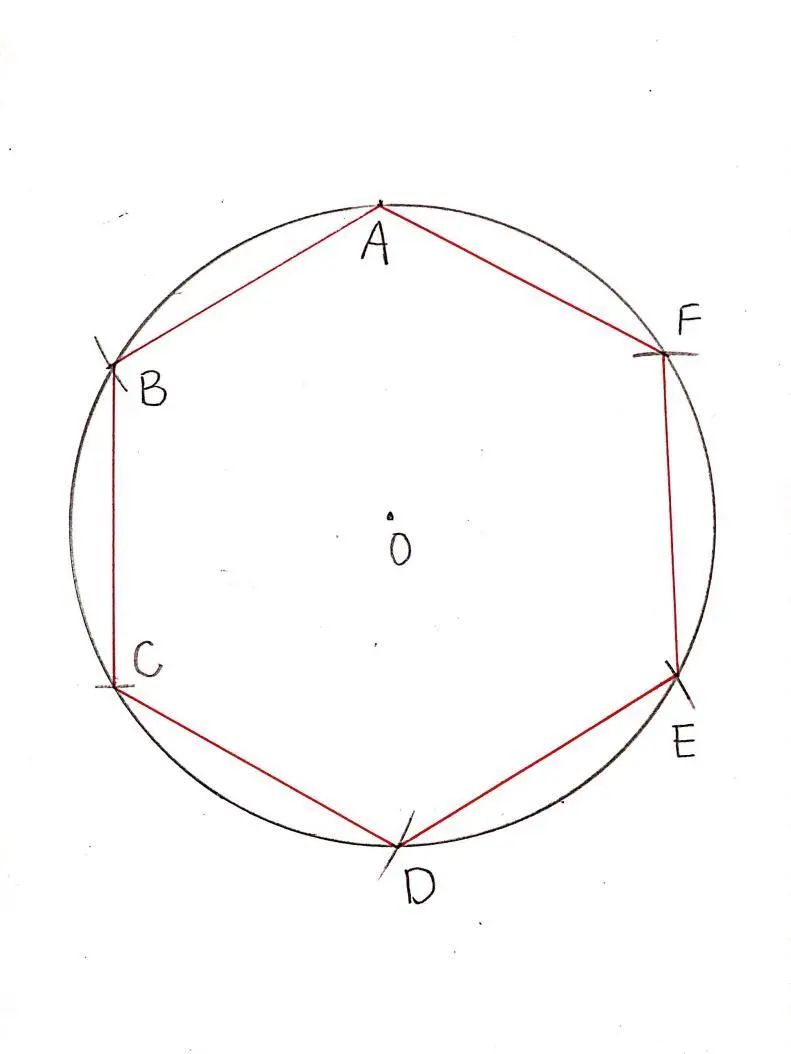

8、顺次链接A、B、C、D、E、F。

你成功画出来了吗？

后记：小证明

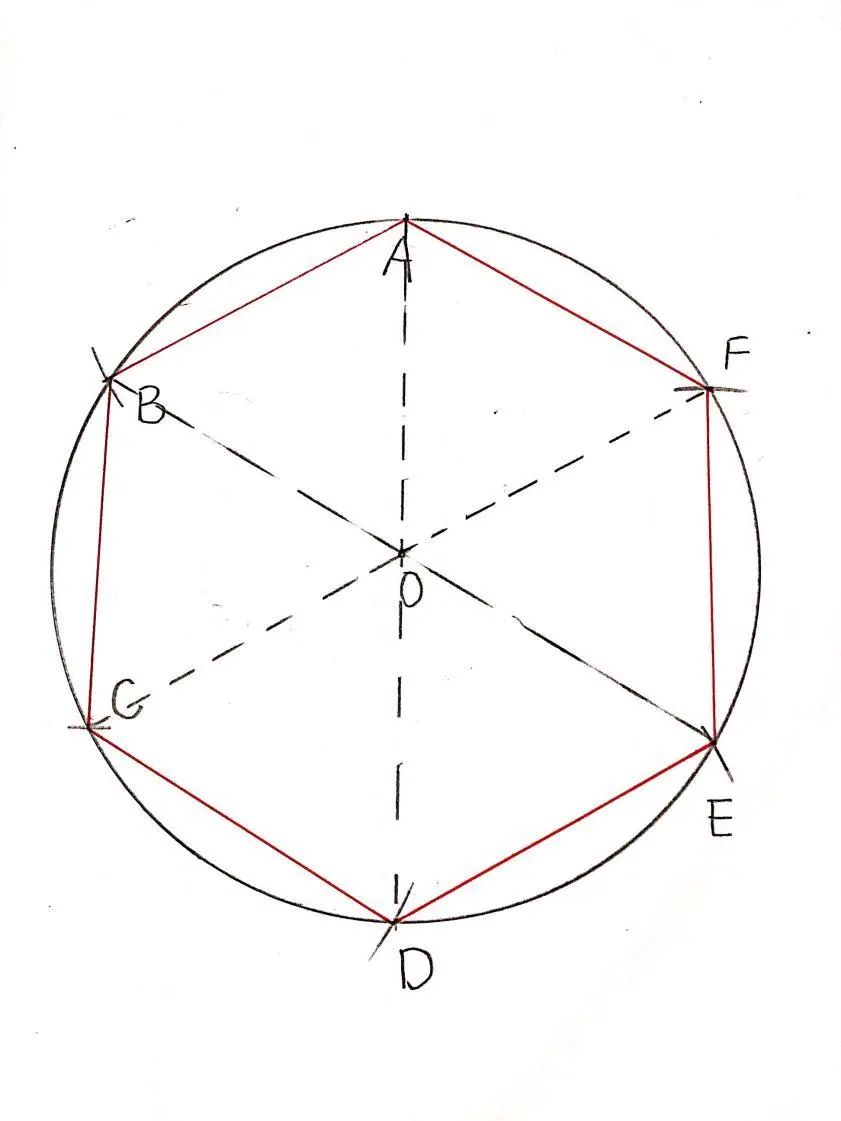

依次连接AD、BE、CF，

∠AOB=360÷6=60°

∵在圆O中，OA=OB。

∴△OAB是等边三角形

∴OA=OB=AB

∠OBA=60°

同理，△OBC也是等边三角形

∴OB=OC=BC

∴AB=BC

∠ABC=120°

同理可证AB=BC=CD=DE=EF=FA

∠ABC=∠BCD=∠CDE=∠DEF=∠EFA=∠FAB=120°

所以六边形ABCDEF是正六边形。

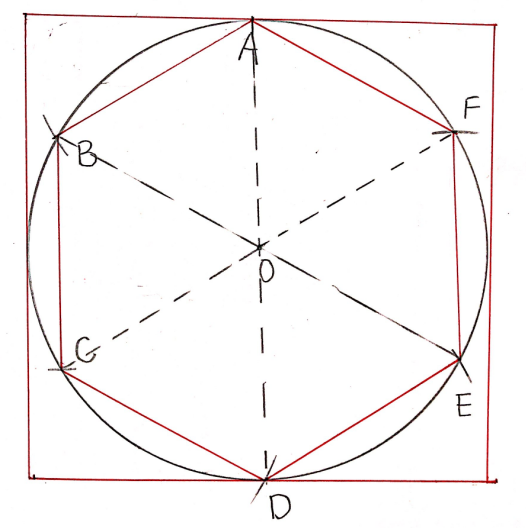

        画完这个六边形，我们还可以研究下面这个图形，就很好解释了圆的周长是直径的3倍到4倍之间。刘徽的割圆术就是不断在圆内画内接正多边形，确定圆周长与边长的关系。

后记的后记：

        画完这个，突然想起施皓耀教授在教博会问我的一个问题：“圆规是用来干什么的？”

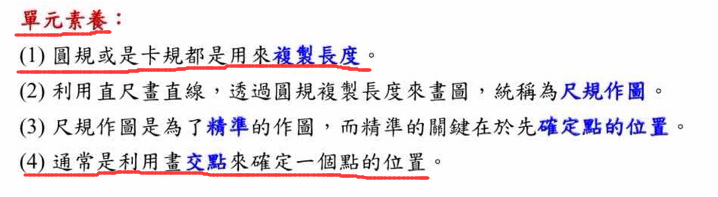

        由于圆规这个名字，很正常就是用来画圆的，但是圆规却不只是用于画圆的，它可以复制长度并固定长度。画与已知线段等长的线段时，也可用于截取长度。利用好圆规，可以画出相等的线段。

        圆规也正是保证了不移动的中心点与不变的长度，所以能画出了“一中同长”的圆。

——取自施皓耀教授《尺规作图》的学习单

        最后留一个小思考题，怎样用尺子与圆规(没有量角器)，画出一个边长是6cm的等边三角形呢？也欢迎你发送你的答案到后台哟！
