本文介绍了S7-1200系列PLC中SM1222、SM1223等模块及信号板的接线方法，包括源型和漏型输入输出的注意事项，以及不同型号支持的输入输出类型。接线图和手册参考为关键辅助工具。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

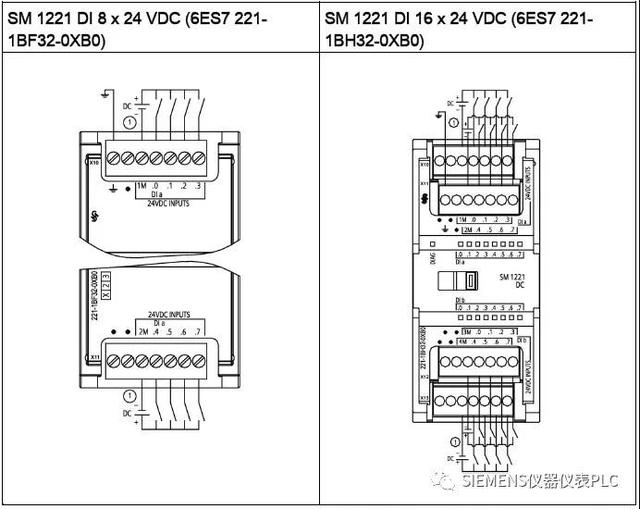

① 对于漏型输入将“-”连接到“M”(如图示)；对于源型输入将“+”连接到“M”

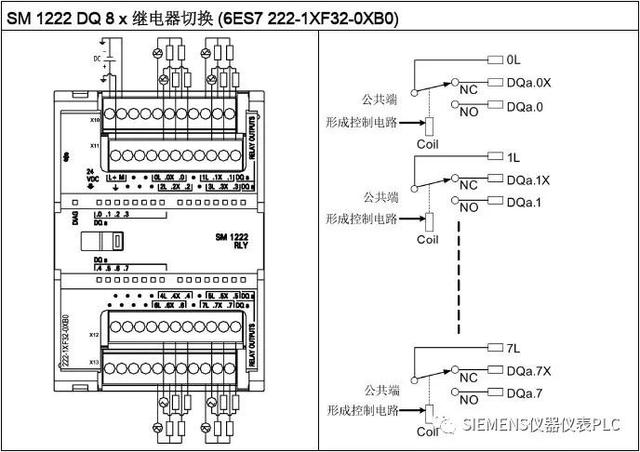

SM1222 DQ 8 继电器切换模块使用公共端子控制两个电路：一个常闭触点和一个常开触点。

例如输出"0"，当输出点断开时，公共端子 (0L) 与常闭触点 (.0X) 相连并与常开触点 (.0) 断开。当输出点接通时，公共端子 (0L) 与常闭触点 (.0X) 断开并与常开触点 (.0) 相连。


SM 1223 数字量输入/输出
