对于运行的定子绕组为△接法的三相异步电动机，为了减少启动电流，可用Y-△减压启动。其控制要求是：启动时将定子三相绕组接成Y型；启动完将定子三相绕组改接成△型。这种减小启动电流的启动方法，适合用于容量大、启动时间长的大电机启动，或者在收到电源容量限制，为避免启动时过大的启动电流造成电源电压下降过大时使用。

一、控制要求

某电动机Y-△启动控制时的时序图如图1所示，当主接触器KM1与Y连接接触器KM2同时接通时，电动机工作在Y形启动状态；而当主接触器KM1与△连接接触器KM3同时接通时，电动机就工作在△形接法的正常运行状态。

由于PLC内部切换时间很短，必须有防火花的内部锁定。TA为内部锁定时间。当电机绕组从Y形切换到△形时，从KM2完全截止到KM3接通这段时间即为TA，其值过长、过短都不好，应通过实验确定。从KM3接通到KM1接通这段时间为TM，TM一般小于TA。Y形启动时间为TS。本例分别设定TS、TA、TM为10　s、0.3　s、0.2　s。

图1　某电动机Y-△启动控制时的时序图

二、I/O通道分配及PLC的I/O接线图

1、I/O通道分配

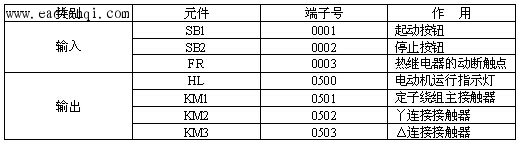

I/O通道分配如表1所示。

表1　I/O通道分配

2、PLC的I/O接线图

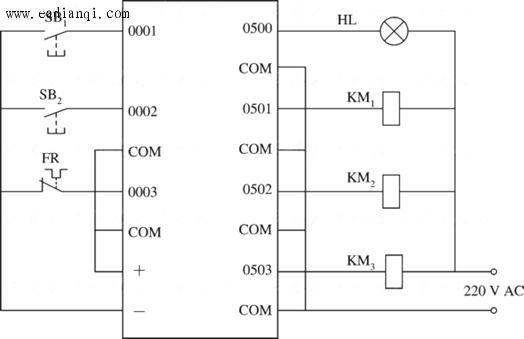

电动机Y-△启动控制的I/O接线图如图9-2所示。

图2　电动机Y-△启动控制的I/O接线图

三、梯形图程序设计

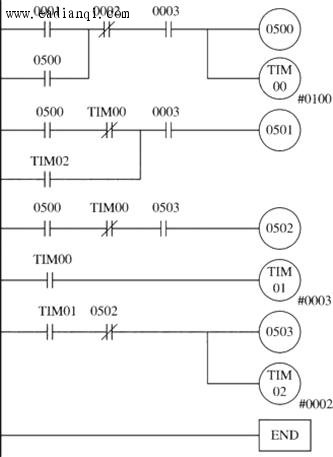

电动机Y-△启动控制的梯形图见图3。电动机Y-△启动控制是一个典型的时间、顺序控制，通过本例我们可进一步熟悉定时器的应用，如什么时候开始计时，定时时间到后应执行的下一步动作是什么，定时器要否复位以及什么时候复位等等。此外，本例中停止按钮SB2和热继电器FR分别采用的是其动合触点和动断触点，故梯形图中0002采用动断触点，而0003采用动合触点。如果SB2采用的是动断触点，则0002应采用动合触点。

图3　电动机Y-△启动控制的梯形图
