有网友在公众号里问了这样的问题:怎么提取“实线”的边界,如下图所示。
如果不是他同时发了截图,我一时都反应不过来实线是什么东西。

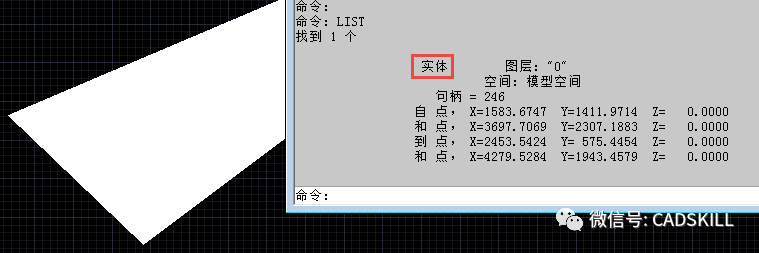

实线也叫实体,在CAD内部也会同时出现这两个词,比如上面图中在特性面板中看到叫实线,但如果你用LI查询,实体类型就是“实体”,如下图所示。
实际这个对象的英文是SOLID,出现两种名称应该是CAD做中文本地化时并没有统一名称的翻译,导致翻译两部分资源的人用了不同的名词,这种现象并不奇怪。为了跟虚线、实线有所区分,下面都统一称“实体”。
在填充中有一中SOLID实体填充,而这个“实体”对象跟那个类似,就是用于创建三角形和四边形的实体填充。
输入SOLID命令后就可以直接绘制填充对象,会持续让我们指定填充的边界点,如果要创建多边形的实体对象需要按照一定顺序来取点,比如要创建一个四边形的实体,不能依次定义来点四个点,而是需要按照下图顺序来创建。
如果按照常规顺序来创建,则可能出现交叉,如下图所示。
实体是按三角形创建的,下一个三角形是以前面两个点为底边的,所以话起来要规划好顺序。定义完四边形后又会重新提示第三点,可以继续绘制更复杂的形状,但绘制需要规划好点的顺序,比如按照下面这种方式绘制。
这个应该是早期CAD提供的一个绘图命令,操作起来太麻烦了,而且必须要确定完第四点后才会显示图形,很容易画错,我觉得应该没有人再用这个功能来画图了。图中出现实体对象,估计是一些二次开发插件或软件创建的。
如何提取实体对象的边界呢?
这个实体对象看上去跟实体填充类似,可以拖动夹点调整形状,但每个实体对象只能是三角形或四边形,即使连续创建,也是分开的四边形或三角形,实体对象也没有面积属性,只有顶点的坐标信息,对于后续操作或提取数据非常不便。
如何提取实体对象的边界,网友问的这个问题之前我还真没有想过。首先尝试炸开X,发现实体是一个基本对象,已经无法炸开。网友看了右键菜单,也没有类似填充的生成边界的功能。用边界BO命令也无法拾取实体对象的区域。
于是我想能不能转换成其他对象,还真让我找到了办法:

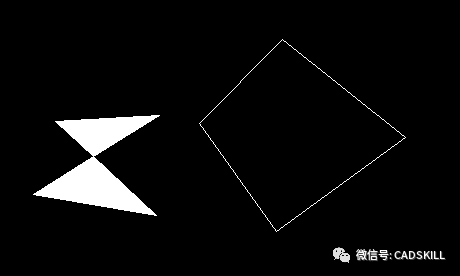

用面域REGION命令可以将实体转换为面域,如下图所示。
如果像上面图左侧的实体是自相交的,也无法转换面域。
转换成面域后一切就简单了,可以直接查询面积。如果还需要进一步得到边界线,只需要炸开X成直线就可以了。
