今天跟大家分享10个CAD操作时的技巧，如果你还不知道这些技巧一定要记得保存下来！

1、如果你想修改块怎么办？

好多人都以为修改不了块，就将其炸开，然后改完再合并重定义成块，下面有一个简单的办法：修改块命令:REFEDIT,按提示,修改好后用命令:REFCLOSE,确定保存,你原先的按改后也随之保存。

2、镜像过来的字体保持不旋转怎么办？

值为0时，可保持镜像过来的字体不旋转时，进行旋转。

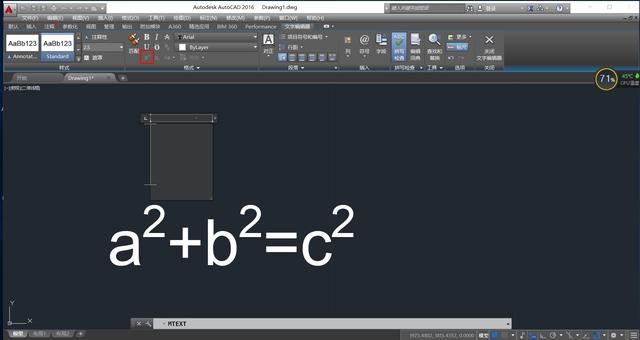

3、平方怎么打出来？

先对图进行标注，然后用ED命令，在文字格式菜单中的下拉菜单下选择即可标注平方等特殊字符。2016以上版本可以在文字编辑器中，直接使用这个工具打出平方符号。

4、消除点标记

在AutoCAD中有时有交叉点标记会在鼠标点击处产生，用BLIPMODE命令，并在提示行下输入OFF即可消除它。

5、如果想将CAD图插入WORD怎么办？

1)先提供一个简单的办法：使用BetterWMF小软件直接复制粘贴到word中即可，非常完美！

2)Word文档制作中，往往需要各种插图，Word绘图功能有限，特别是复杂的图形，该缺点更加明显，AutoCAD是专业绘图软件，功能强大，很适合绘制比较复杂的图形，用AutoCAD绘制好图形，然后插入Word制作复合文档是解决问题的好办法，可以用AutoCAD提供的EXPORT功能先将AutoCAD图形以BMP或WMF等格式输出，然后插入Word文档，也可以先将AutoCAD图形拷贝到剪贴板，再在Word文档中粘贴。须注意的是，由于AutoCAD默认背景颜色为黑色，而Word背景颜色为白色，首先应将AutoCAD图形背景颜色改成白色。另外，AutoCAD图形插入Word文档后，往往空边过大，效果不理想。利用Word图片工具栏上的裁剪功能进行修整，空边过大问题即可解决。

6、如何关闭CAD中的*BAK文件？

1)工具——选项，选“打开和保存”选项卡，再在对话框中将“每次保存均创建备份”前的对钩去掉。

2)也可以用命令ISAVEBAK,将ISAVEBAK的系统变量修改为0，系统变量为1时，每次保存都会创建“*BAK”备份文件。

7、在AutoCAD中有时尺寸箭头及Trace画的轨迹线变为空心怎么办？

用FILLMMODE命令，在提示行下输新值1可将其重新变为实心。

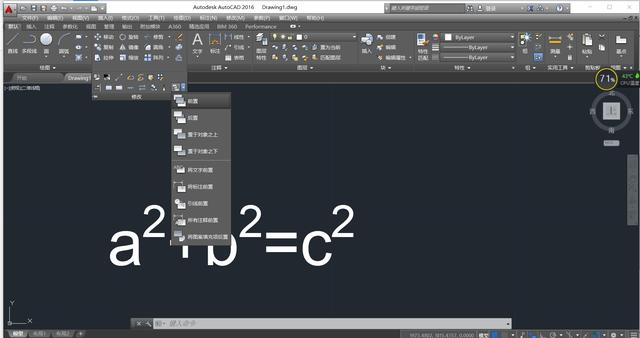

8、图层1的内容被图层2的内容给遮住了怎么办？

如果在一个图里，图层1的内容被图层2的内容给遮住了，用工具——显示——前置即可将遮住的内容显示出来。2016版本可以在修改菜单中找到前置工具。

9、请问如何测量带弧线的多线段与多义线的长度？

只要用列表命令(list)。

10、以前用3D鼠标,滚轮键按下是平移命令,现在变成了捕捉设置,怎样改回去？

直接在命令提示下输入MBUTTONPAN，系统将提示输入新值。设置系统变量MBUTTONPAN=1。
