10蓝牙_拆解报告：亚马逊 10.or Rave便携蓝牙音箱

10.or(十或)是亚马逊旗下的一个注册品牌，近日连续推出了10.or Buds真无线蓝牙耳机和10.or Rave便携蓝牙音箱两款产品，定位于Kindle朗读配件。

10.or Rave作为一款便携式蓝牙音箱产品，整机重量仅为226.5g，外观设计小巧轻便，便于携带。配置上采用了40mm扬声器单元，蓝牙5.0版本；支持有线输出，支持IPX5防水；内置麦克风，支持免提通话；最长续航时间10h。下面就来看看这款产品的内部构造吧~

此前我爱音频网还拆解过亚马逊 Echo Show 8带屏智能音箱、亚马逊 Echo Show 5智能音箱、亚马逊Echo Show智能音箱、亚马逊 echo dot智能音箱等多款产品。

一、亚马逊 10 or Rave 开箱

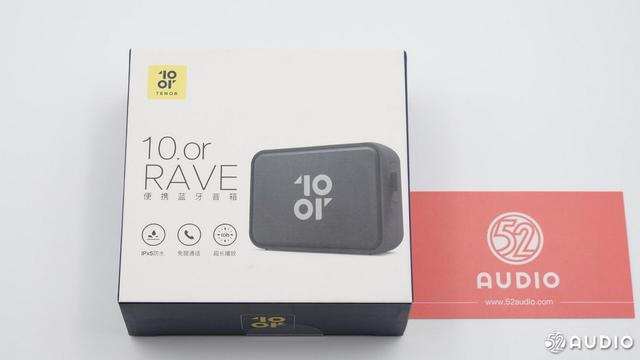

包装盒正面左面是10.or 的品牌Logo，产品名称：10.or Rave便携蓝牙音箱，以及产品的三项特点：IPX5防水、免提通话和超长续航。右侧有产品的外观渲染图。

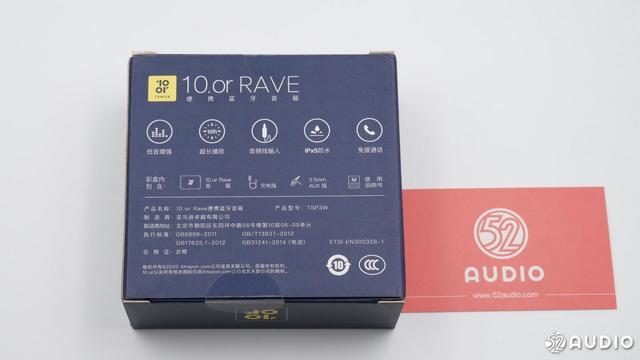

背面上方有品牌LOGO、产品名称、五项特点、包装盒内配件等信息；下方是部分产品参数，产品名称：10.or Rave便携蓝牙音箱，产品型号：TSP3W，制造商：亚马逊卓越有限公司等信息。

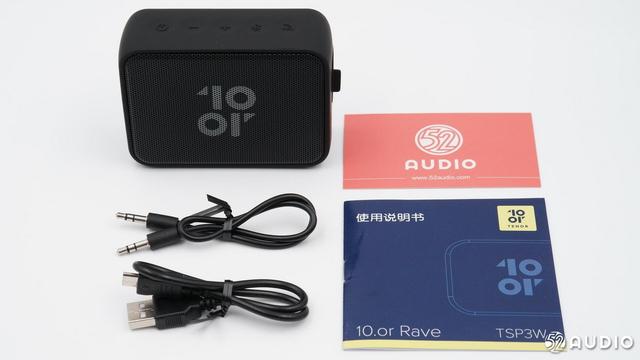

包装盒内包含音箱、充电线、3.5mm AUX音频线和使用说明书。

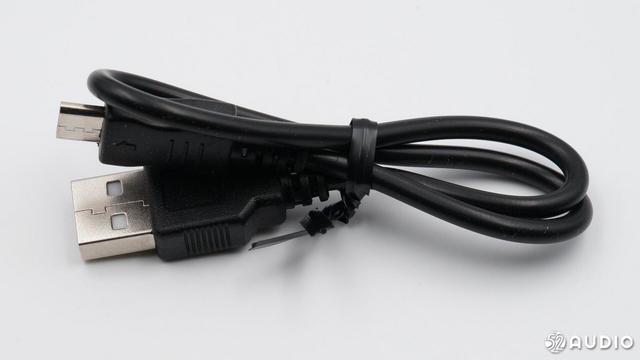

USB-A to Micro-USB充电线。

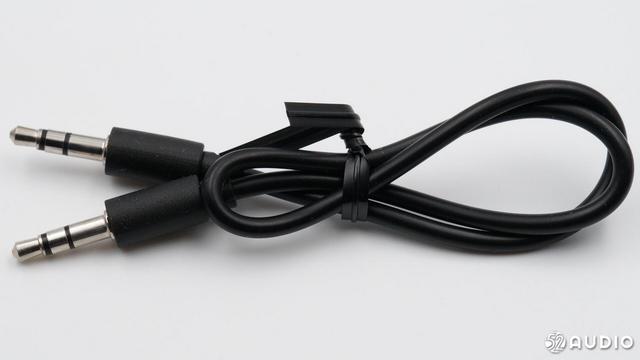

3.5mm音频线，可以当作有线音箱使用。

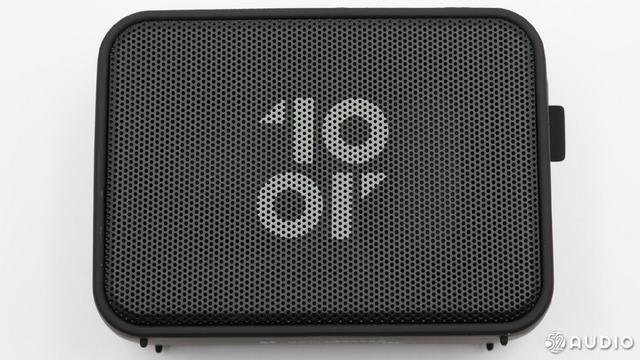

音箱正面特写，正面布满出音孔，印有10.or品牌LOGO。

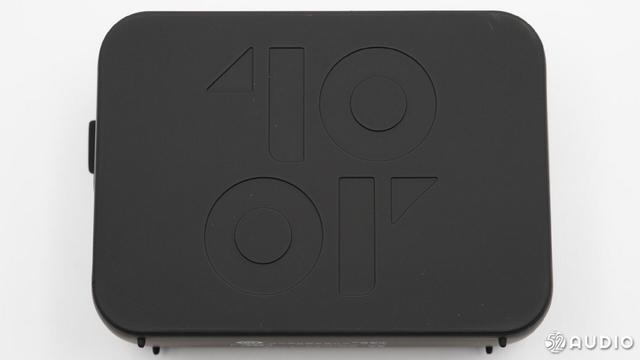

音箱背面特写，有凹凸处理的10.or品牌LOGO。

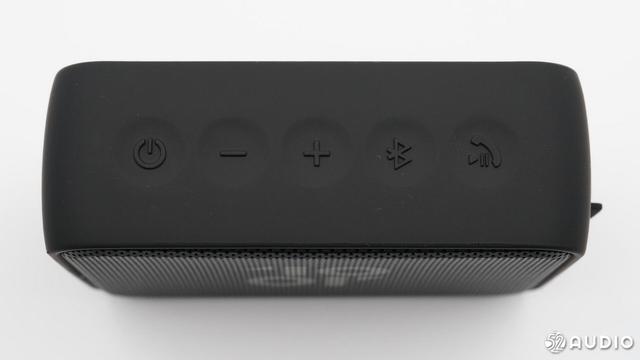

音箱顶部有物理操控按键，依次为开机/关机、音量键、音量加、蓝牙、暂停/播放(接听/挂断)。

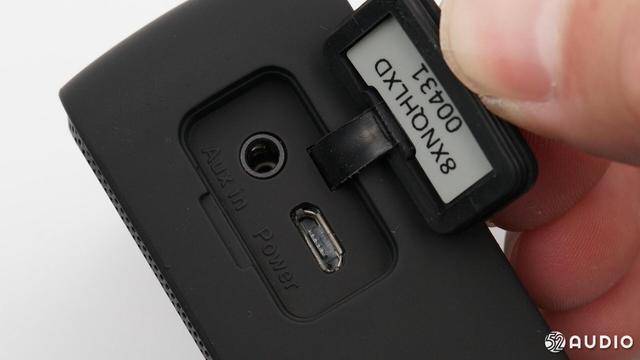

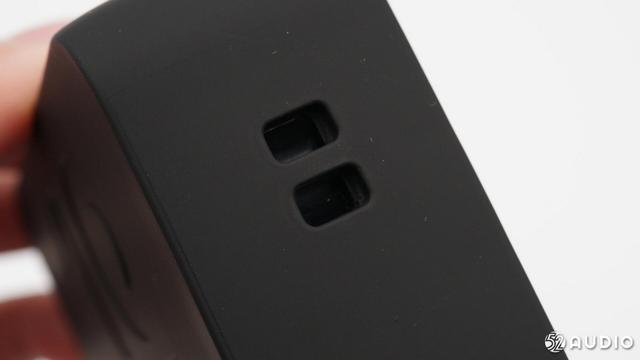

3.5mm 音频线接口和 Micro-USB 充电线接口位于音箱右侧，配备有防水密封塞。

3.5mm 音频线接口和 Micro-USB 充电线接口特写。

挂绳孔，方便出行便携带。

音箱底部信息有品名：10.or Rave便携蓝牙音箱；品牌：10.or；型号：TSP3W；输入：5V⎓1A；CMIIT ID：2020DP2710；制造商：亚马逊卓越有限公司；以及中国制造等信息。

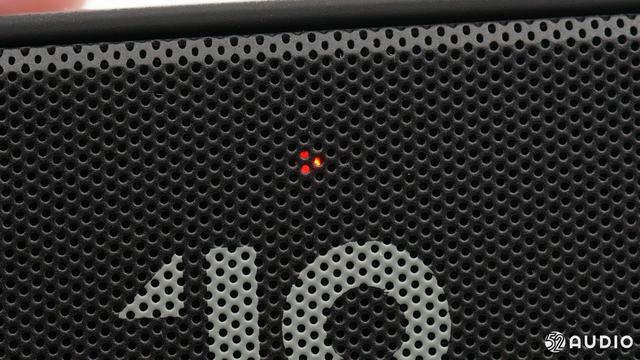

隐藏的指示灯特写。

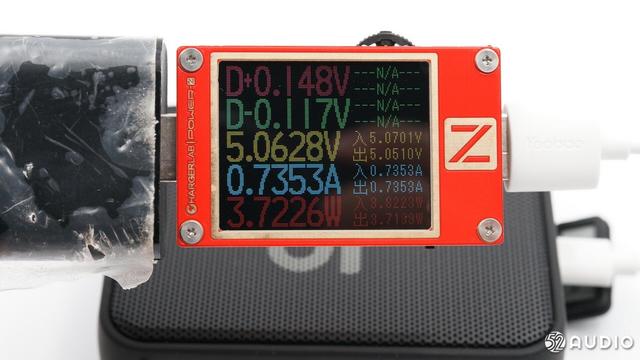

我爱音频网采用ChargerLAB POWER-Z KT002便携式电源测试仪对 10.or Rave 音箱进行无线充电测试，输入功率约为3.7W。

二、亚马逊 10 or Rave 拆解

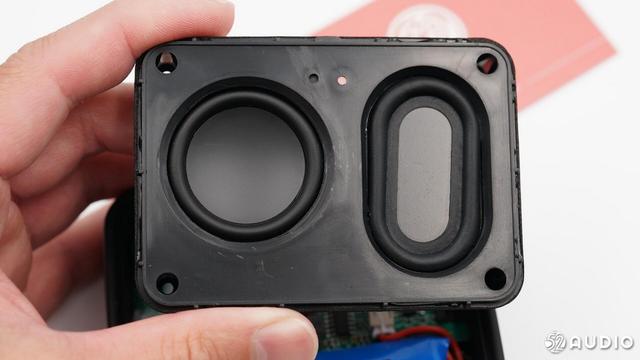

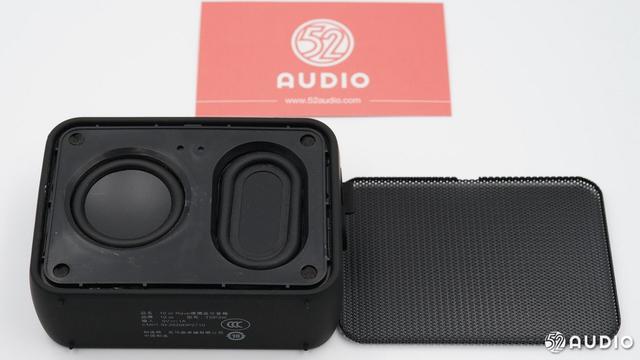

首先打开出音孔盖板，可以看到音箱配备了全频喇叭单元和辐射振膜单元。

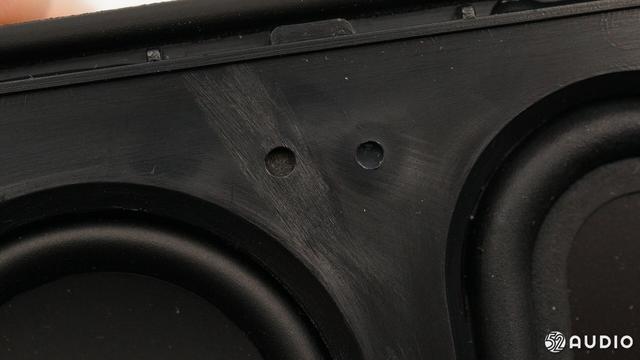

盖板下隐藏了一个麦克风开孔和一个指示灯开孔。

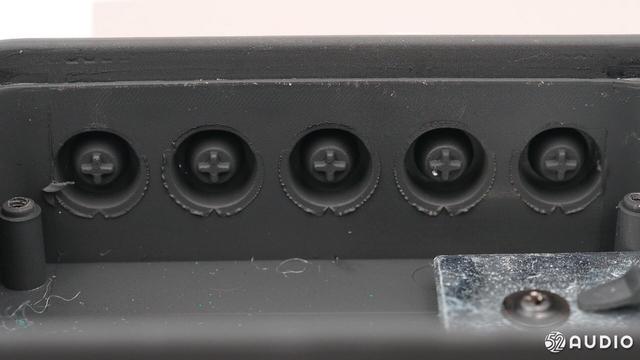

螺丝槽内有海绵填充，防止水渍进入腔体。

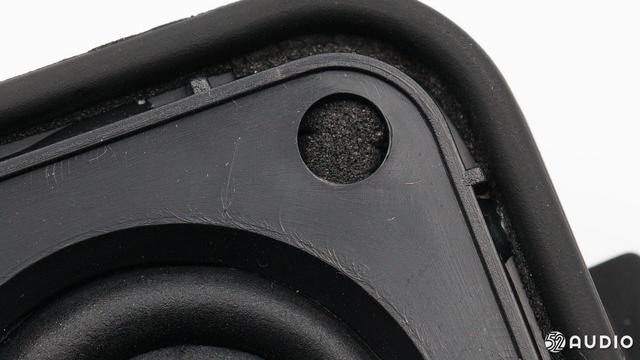

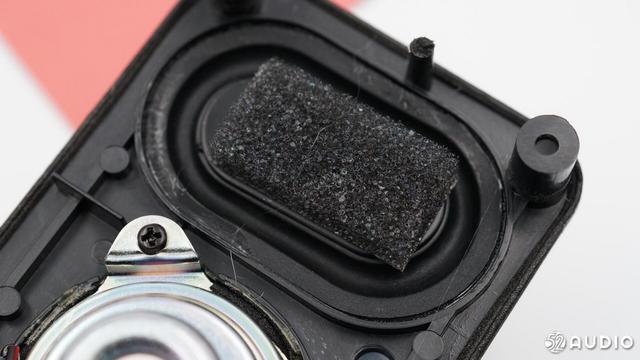

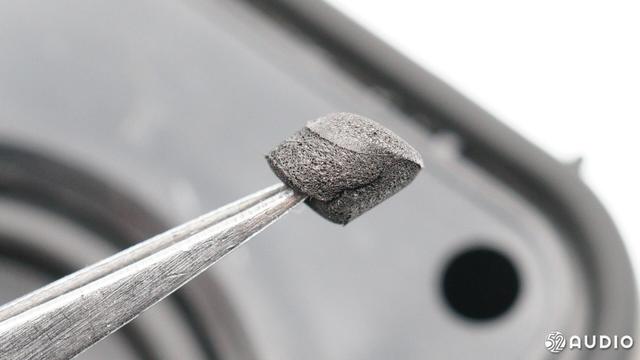

海绵塞特写。

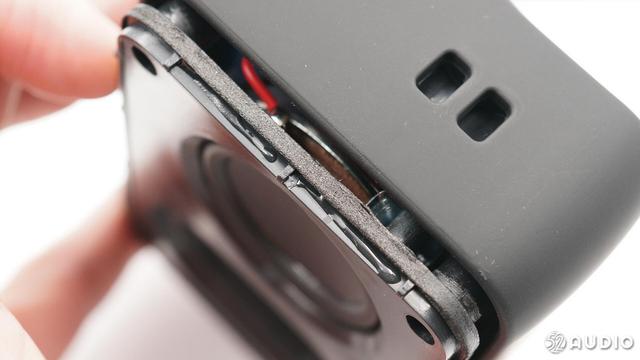

接缝处有一圈密封胶圈。

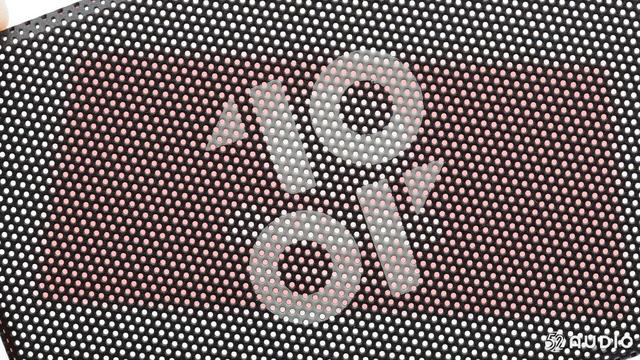

出音孔盖板内侧特写。

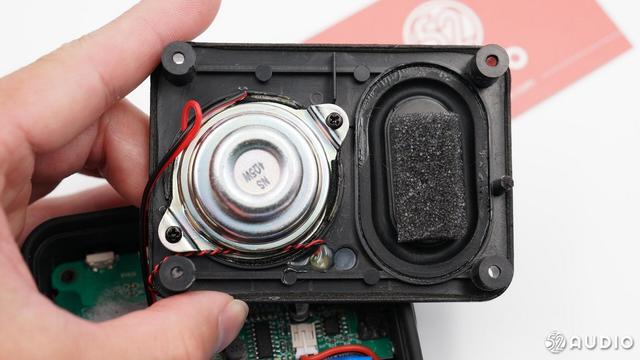

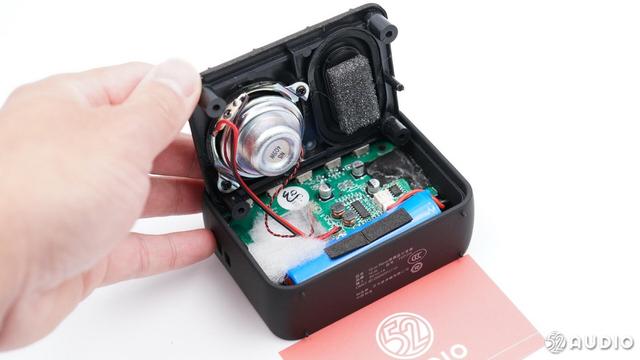

卸掉螺丝即可打开腔体，腔体内部结构一览。

扬声器单元正面特写。

扬声器单元背面特写。

低频辐射振膜背面覆盖有空隙较大的方形泡绵。

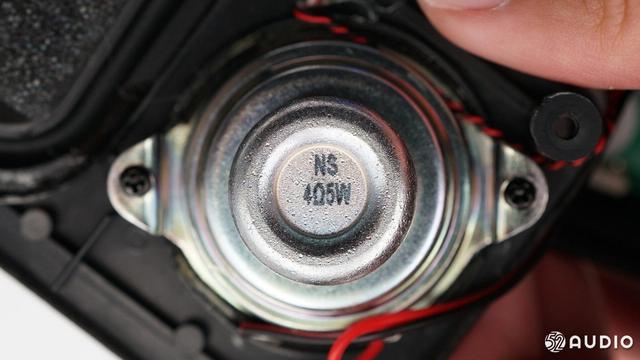

扬声器T铁印有NS，阻抗：4Ω，功率：5W。

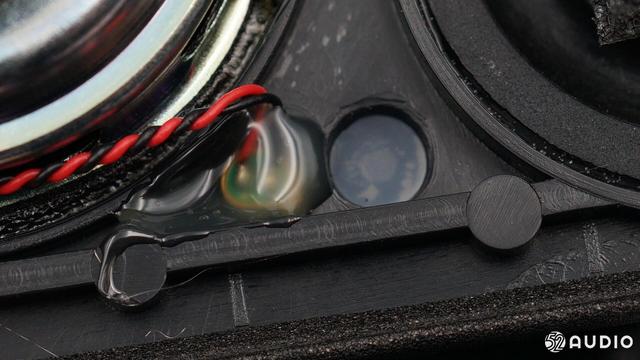

驻极麦克风胶水固定，指示灯开孔内有透明材质的导光柱。

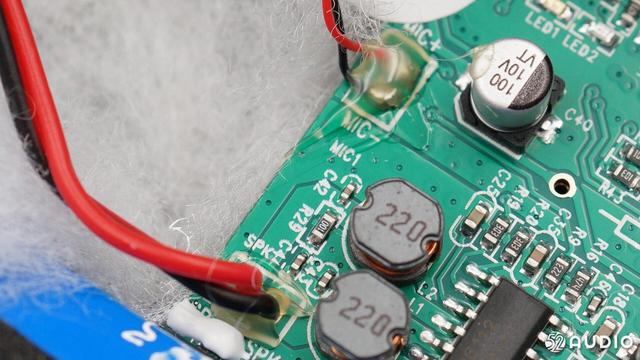

扬声器和麦克风导线焊接，胶水加固。

音频线和充电线接口有泡棉胶覆盖。

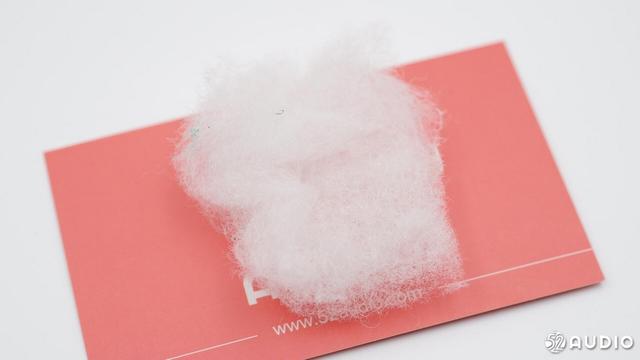

扬声器底部填充的吸音绵。

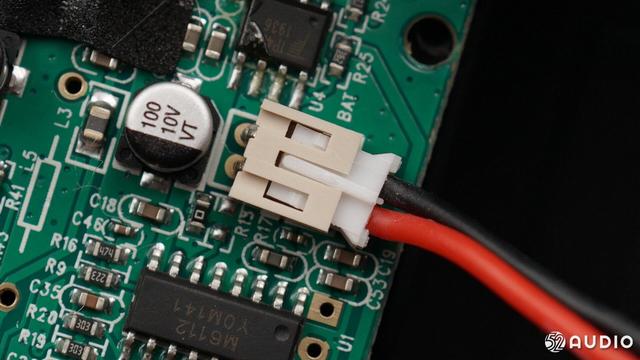

电池导线与主板通过卡扣插座的方式连接。

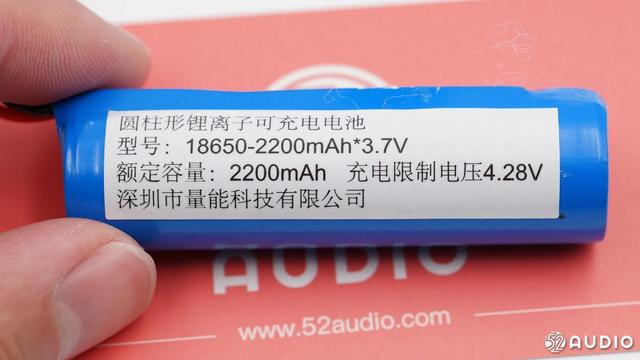

圆柱形锂离子可充电电池，型号：18650-2200mAh*3.7V，额定容量：2200mAh，充电限制电压：4.28V，来自深圳市量能科技有限公司。

撕掉热缩膜，电芯上有产品型号/生产日期2020年4月7日等信息。

导线与镍片点焊，焊点有青稞绝缘纸覆盖。

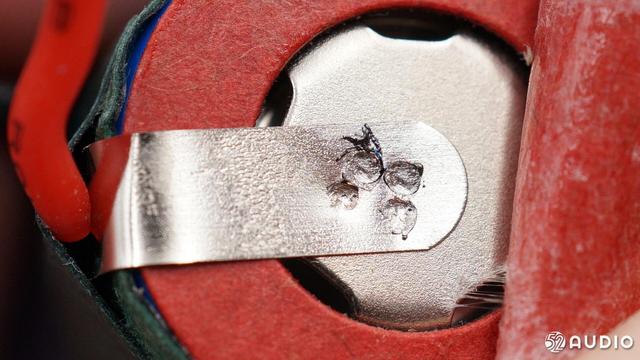

镍片与电池点焊特写。

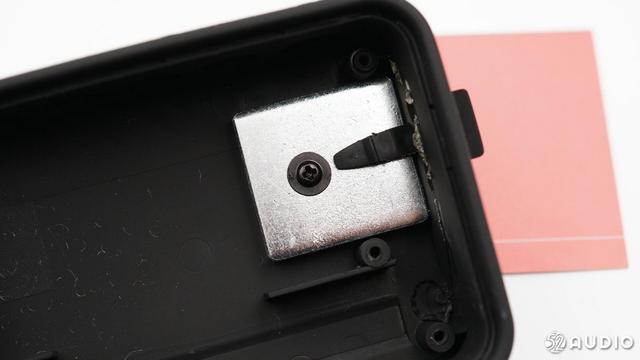

音箱内部的配重铁块特写。

功能按键内部结构一览。

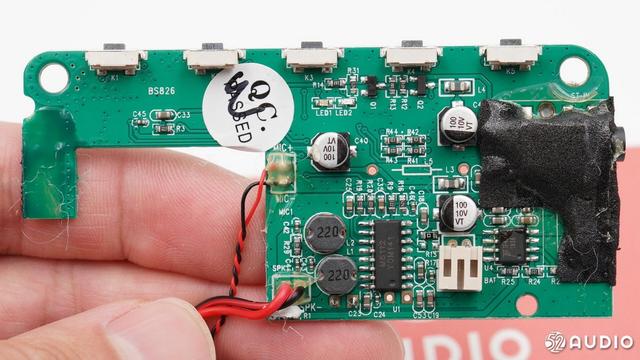

主板正面一览。

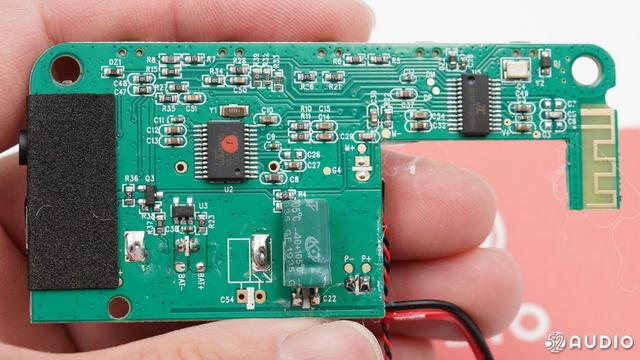

主板背面一览。

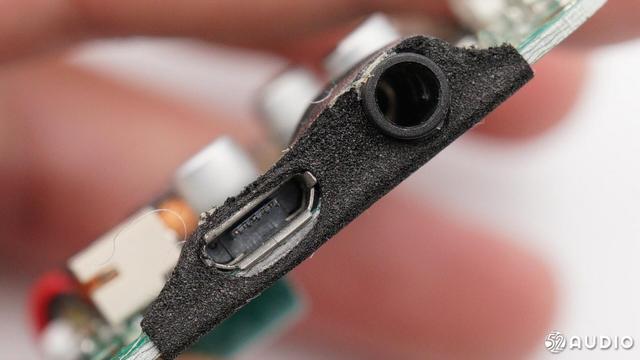

3.5mm 音频线接口和 Micro-USB 充电线接口特写。

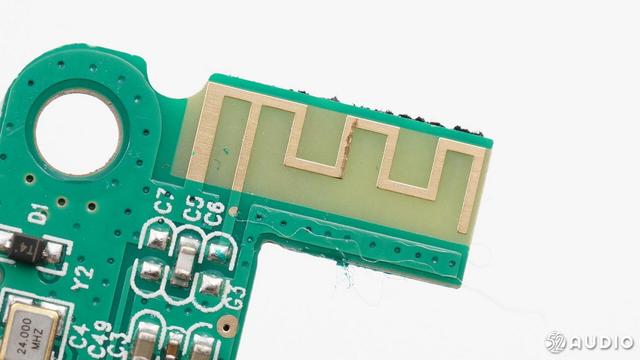

板载蓝牙天线特写。

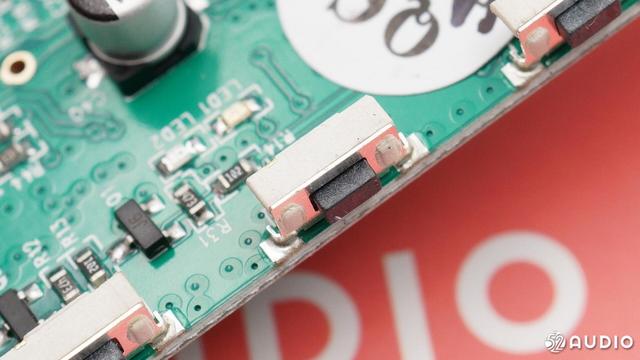

主板上物理按键特写，贴片焊接。

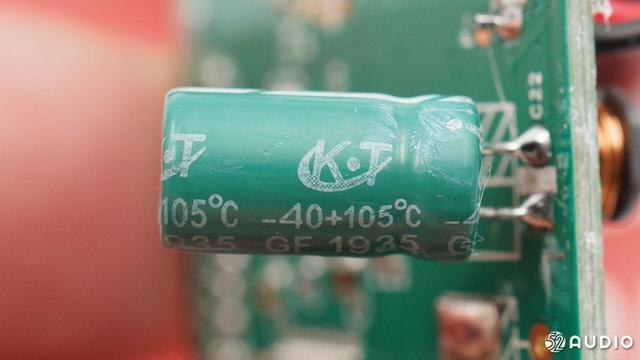

470μF滤波电容，耐压10V。

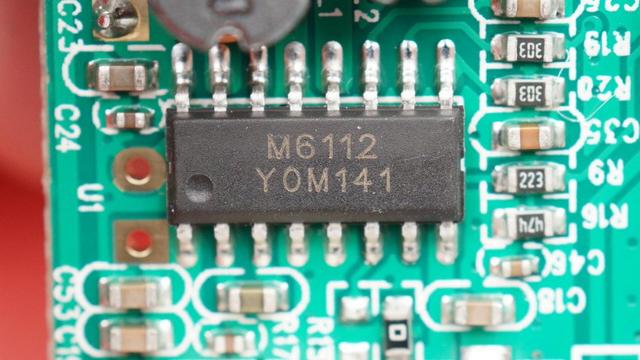

丝印M6112的D类功放，用于驱动扬声器。

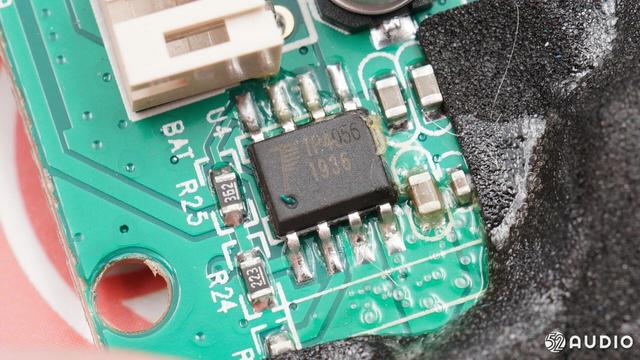

拓微TP4056是一款采用恒定电流/恒定电压的线性充电器。其底部带有散热片的SOP8/MSOP8 封装与较少的外部元件数目使得TP4056成为便携式应用的理想选择，适合 USB 电源和适配器电源工作。

据我爱音频网拆解了解到，京造、PURDIO、漫步者、plantronics缤特力等品牌的TWS耳机充电盒均采用了拓微的充电芯片。

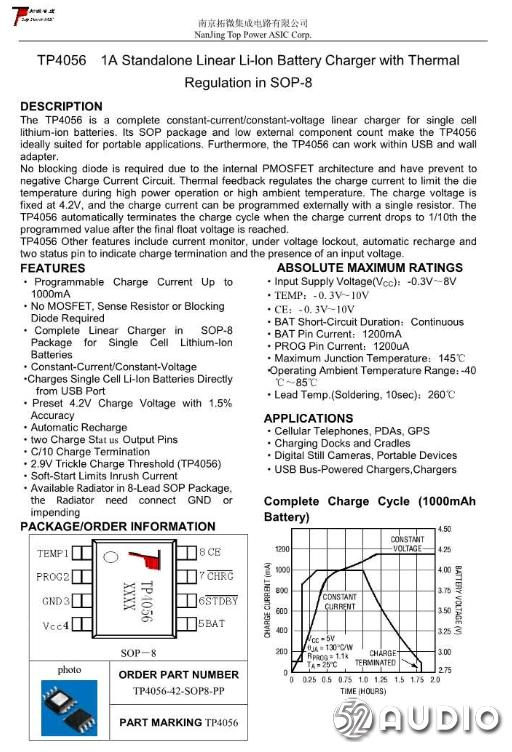

拓微TP4056详细资料图。

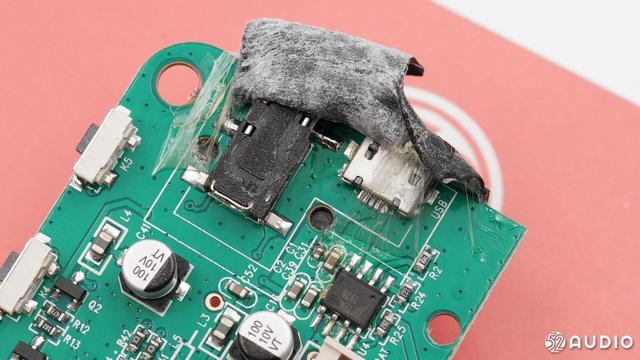

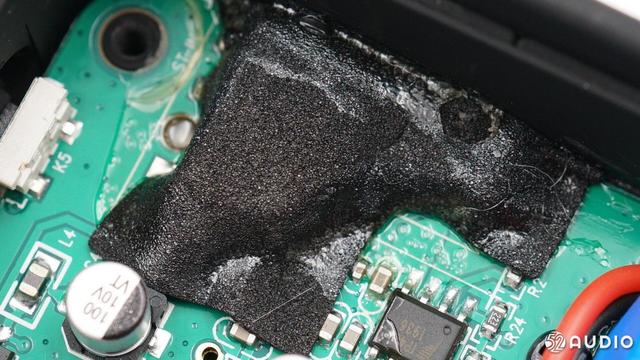

撕开绝缘胶布，主板上音频线和充电线母座特写。

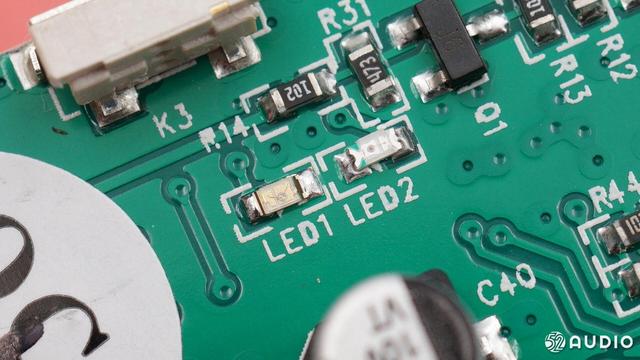

两颗不同颜色的LED指示灯。

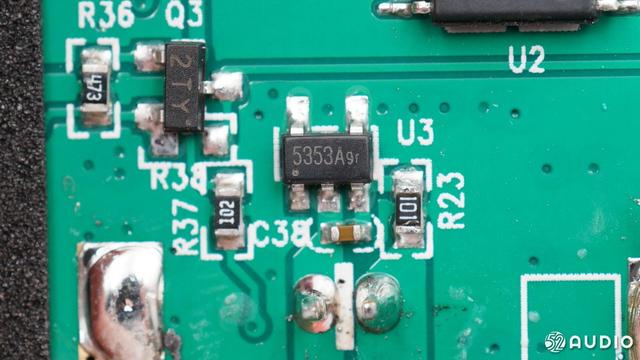

赛芯微 XB5353A锂电池一体化保护IC。

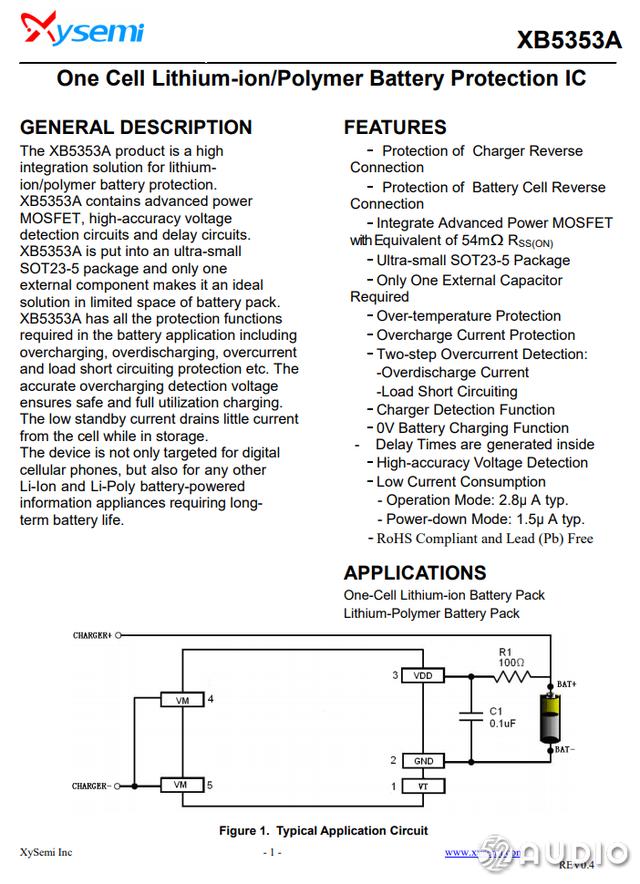

赛芯微 XB5353A 详细资料。

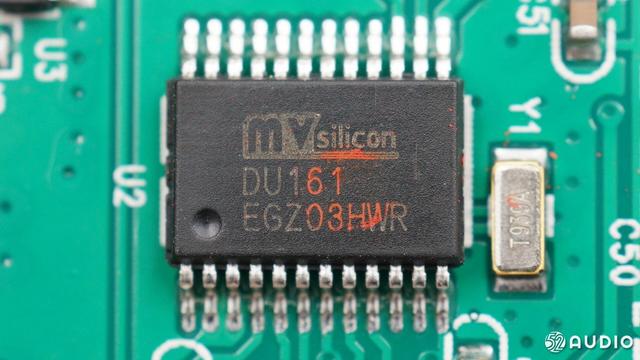

MVsilicon 山景DU161音效处理IC，拥有32位DSP内核，集成多种音效算法。

JL杰理AC6925E 六合一(MCU+RF+Flash+FM+BLE+NFC )双模TWS低功耗音箱芯片，是一款高性能32位RISC处理器。支持蓝牙V5.0；支持DSP指令；拥有一个全速USB 2.0 OTG控制器，四个多功能16位定时器，支持捕捉和PWM模式；

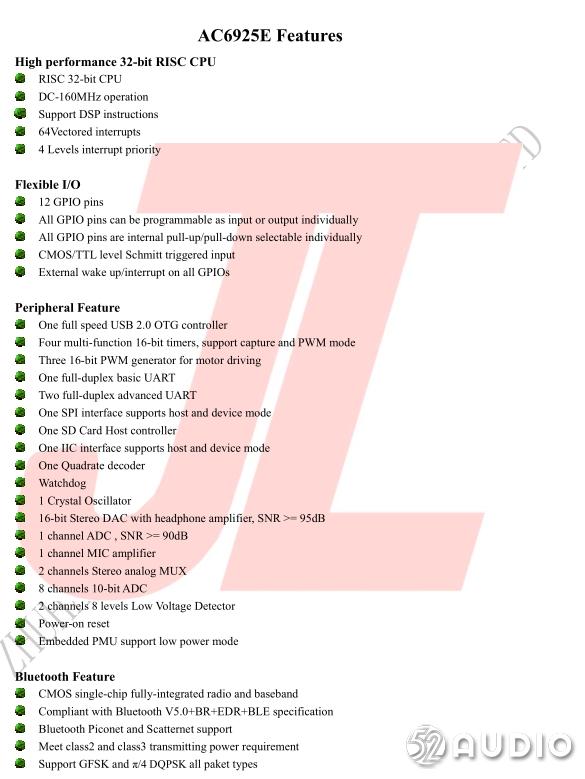

JL杰理AC6925E 详细资料图。

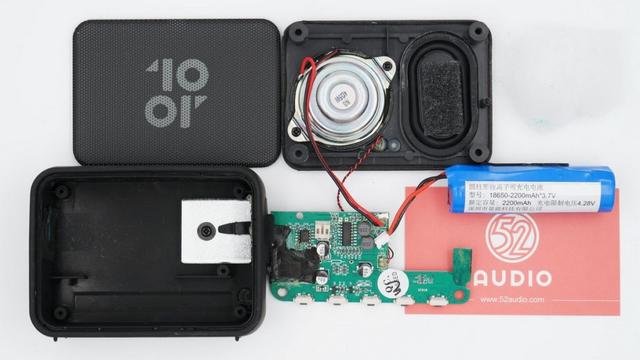

亚马逊 10.or Rave便携蓝牙音箱拆解全家福。

三、我爱音频网总结

亚马逊10.or Rave便携蓝牙音箱在外观上采用了圆角方形的设计，整体机身小巧便携，亲肤材质，手感圆润。搭配前后不同工艺处理的10.or 品牌LOGO，兼具美观和辨识度。

内部配置上，采用40mm驱动单元，配备低频辐射振膜增加低频量感；电池容量2200mAh，提供10h的续航时间；拓微TP4056，为内置电池充电；赛芯微 XB5353A为内置电池提供保护。主控芯片为JL杰理AC6925E 六合一双模TWS低功耗音箱芯片，支持蓝牙V5.0；还采用了山景DU161音效处理IC，集成多种音效算法。
