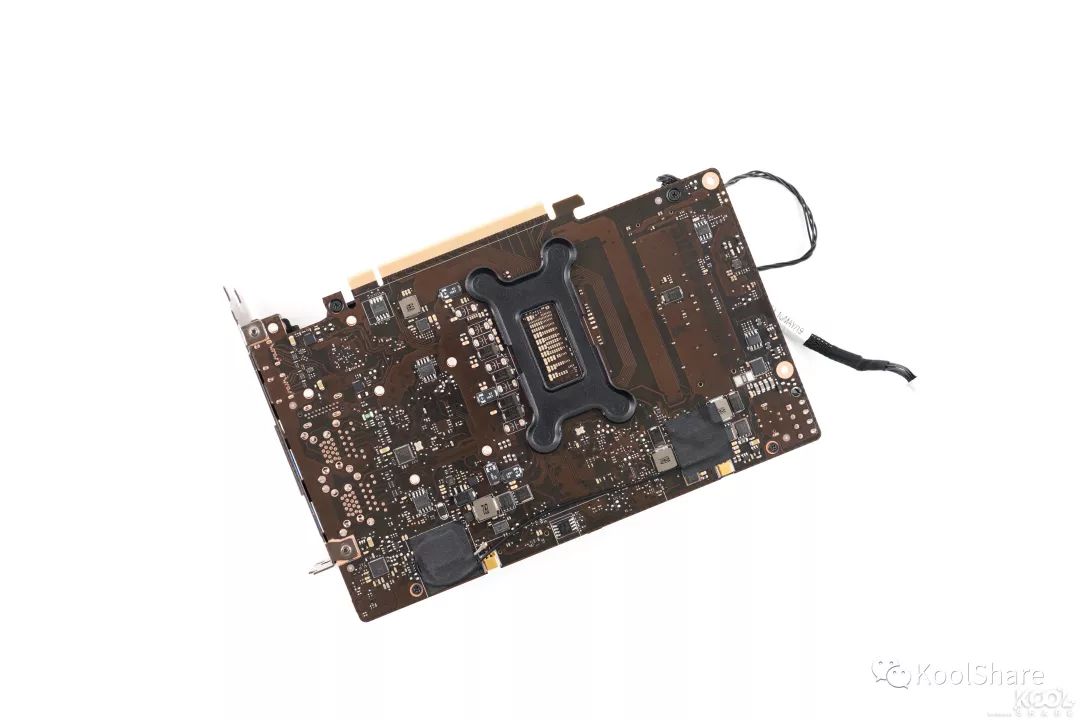

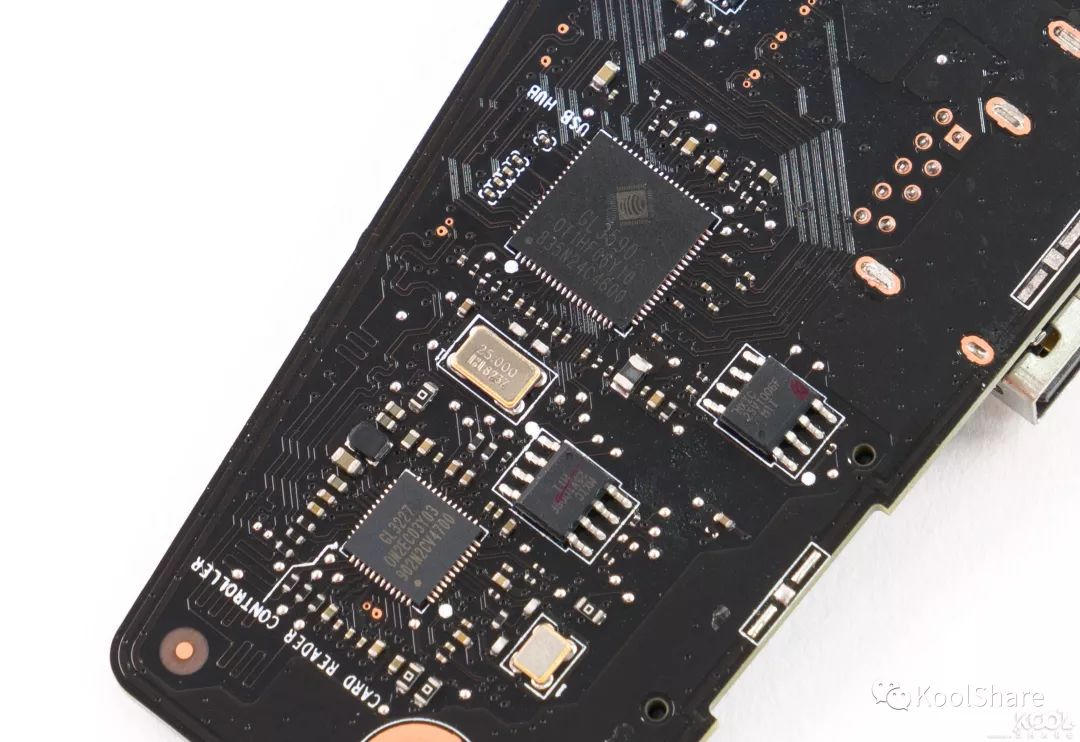

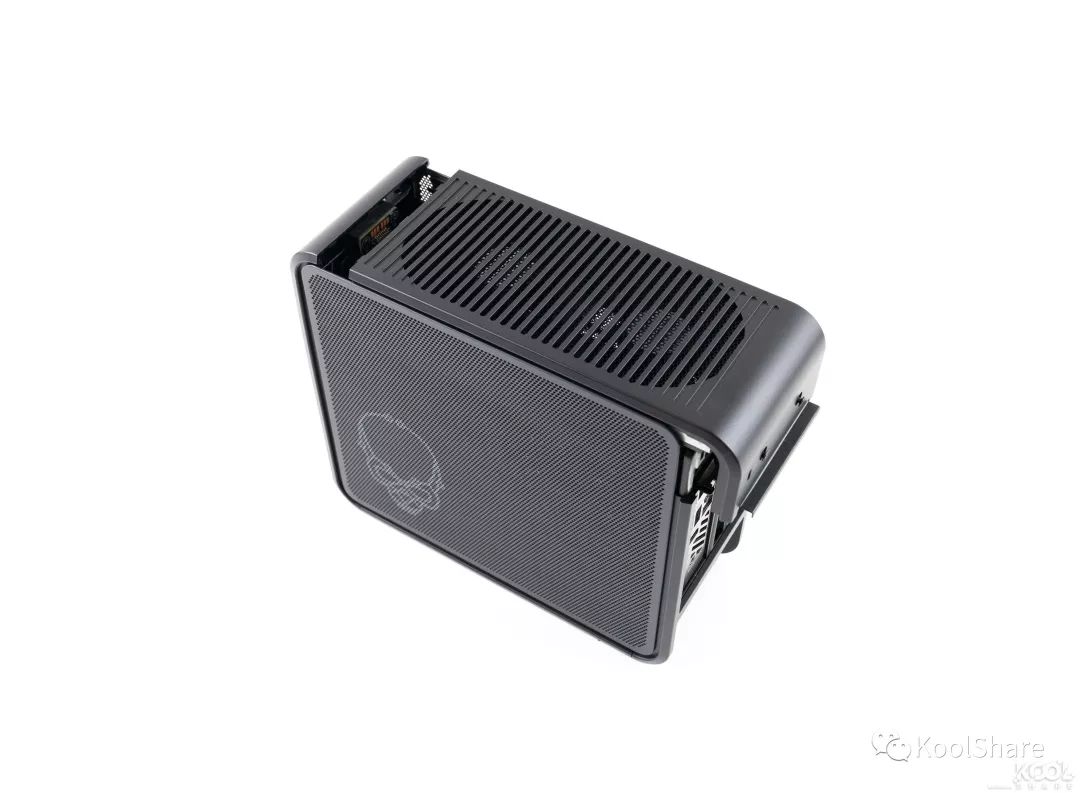

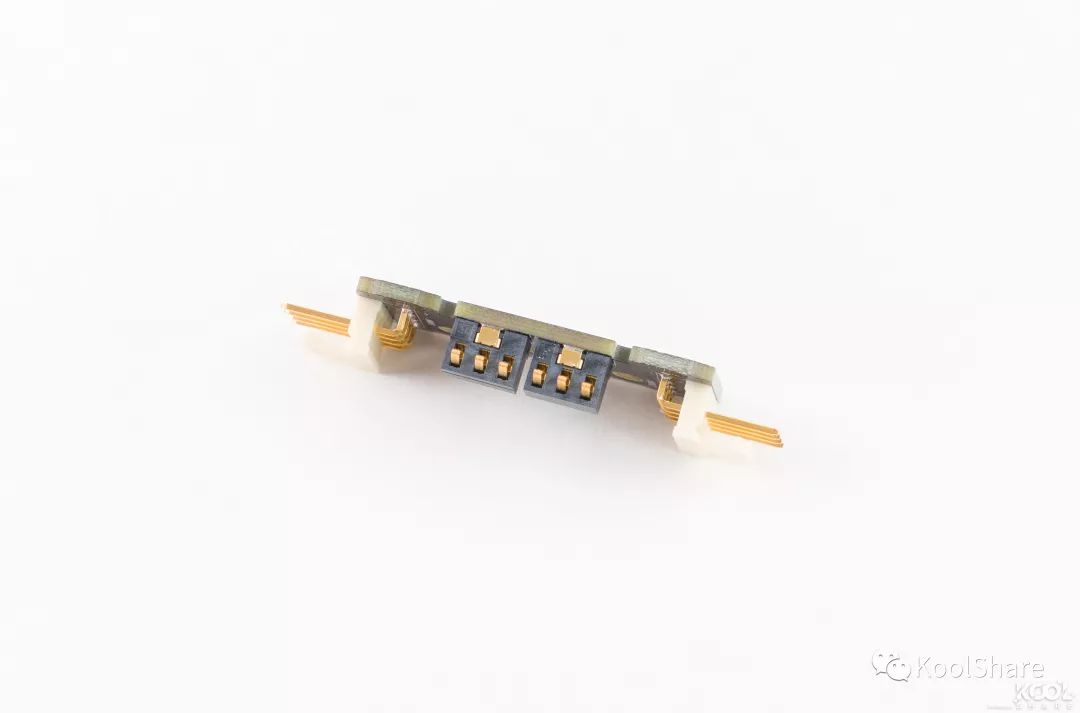

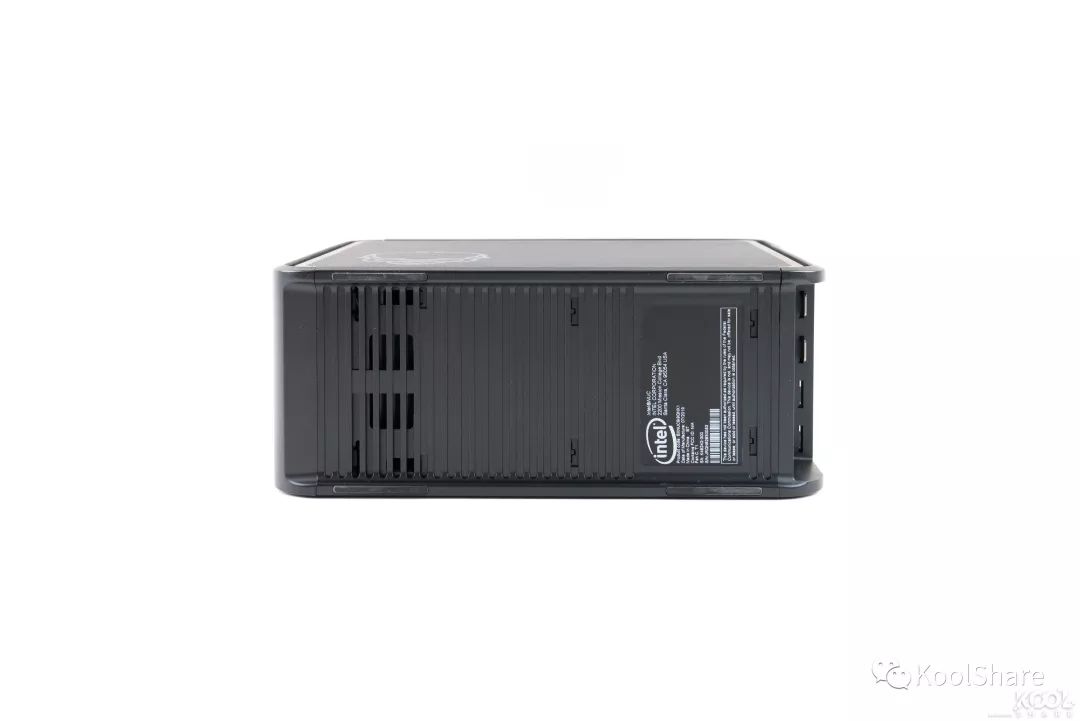

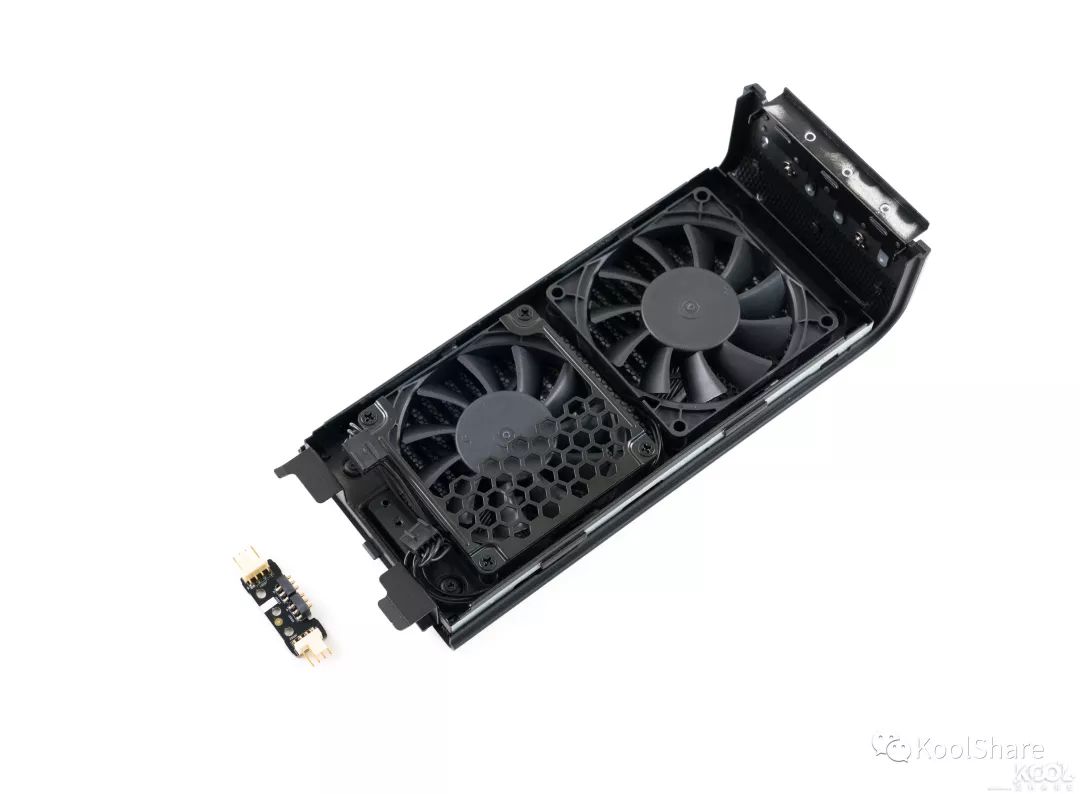

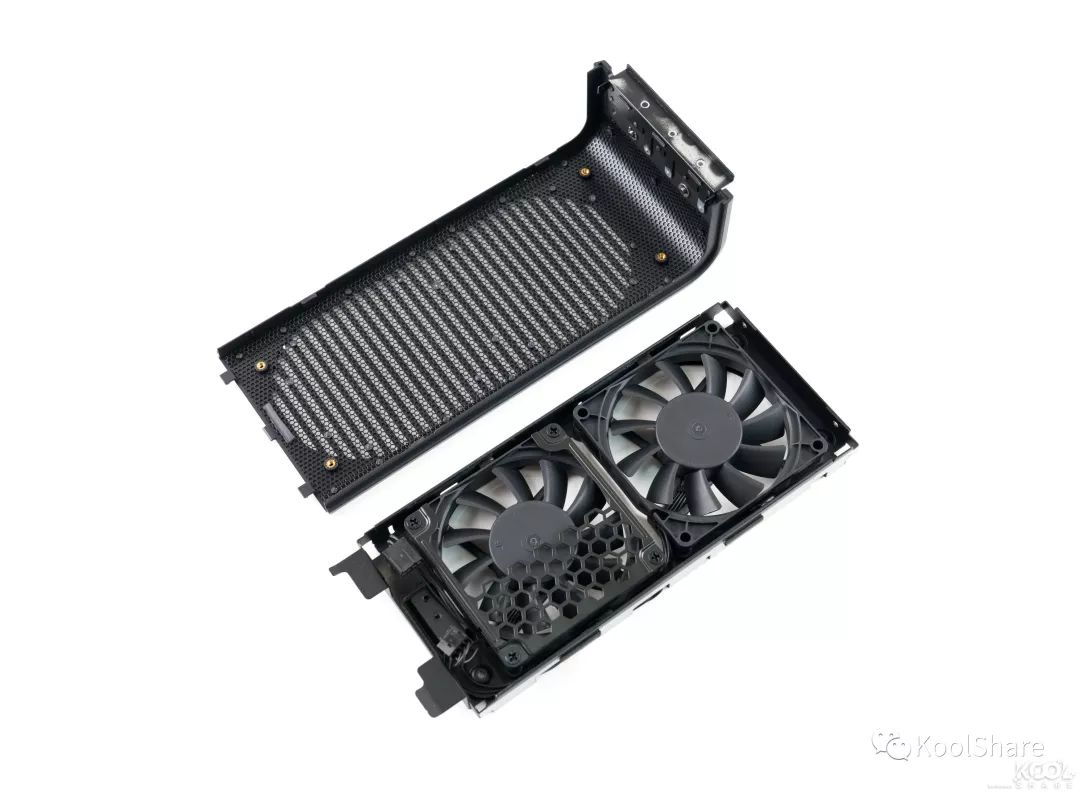

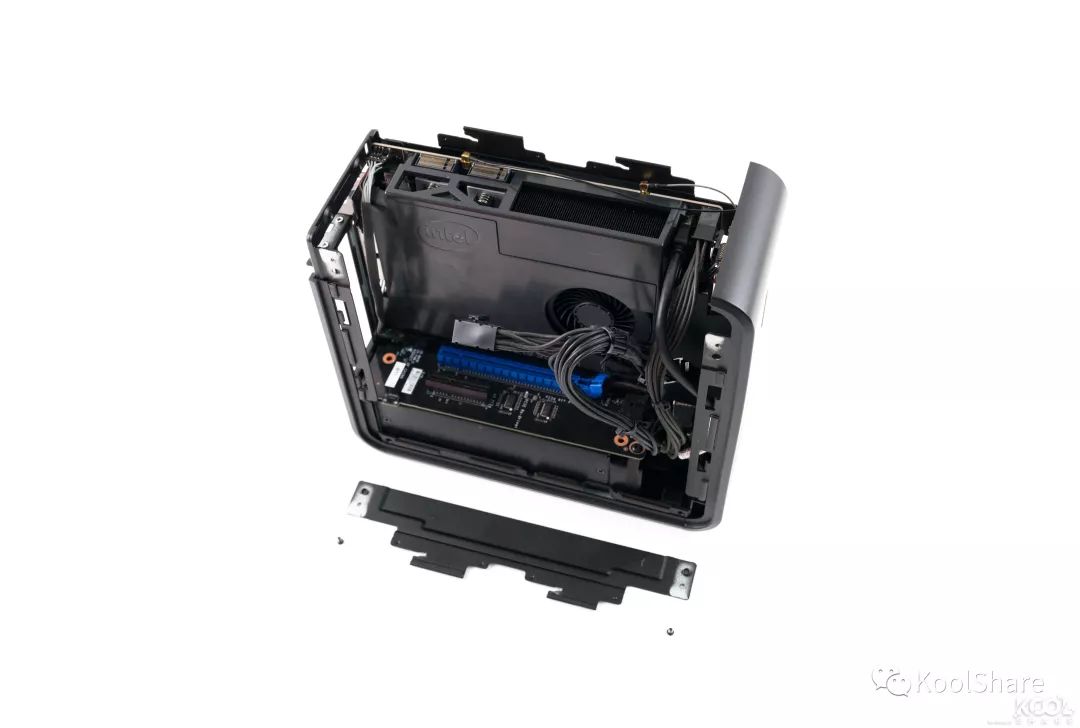

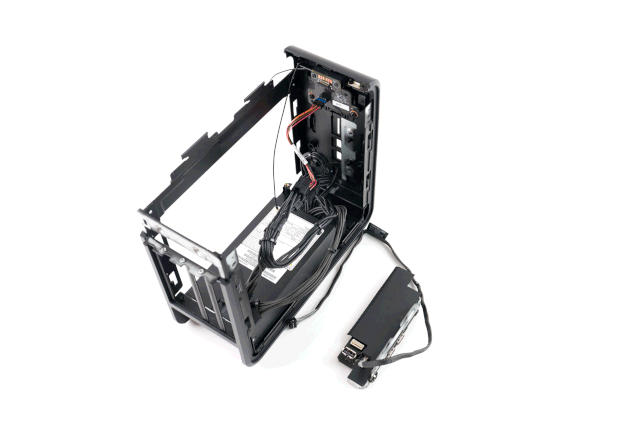

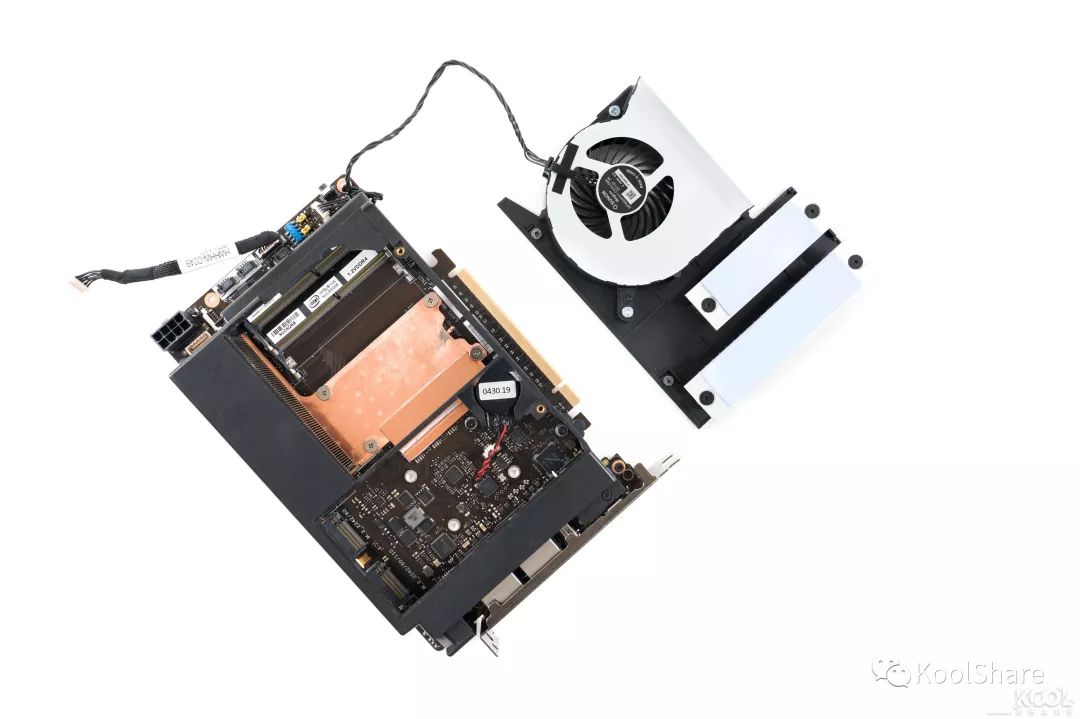

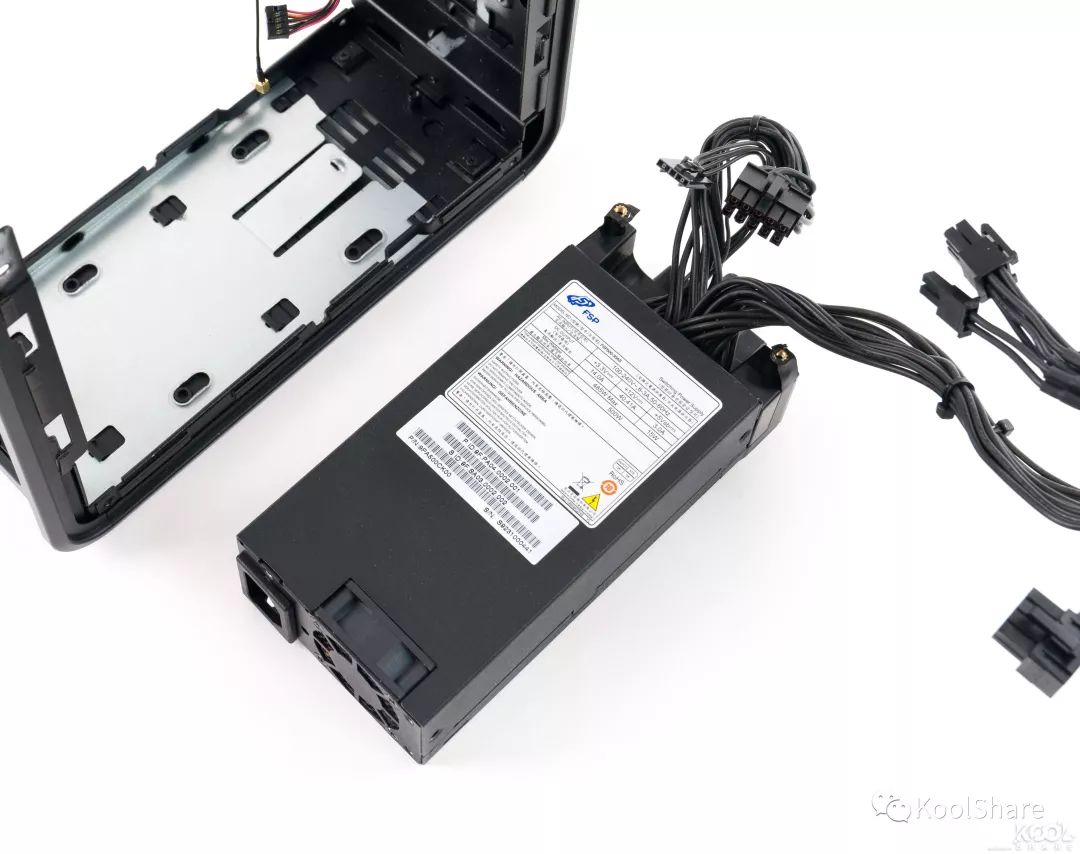

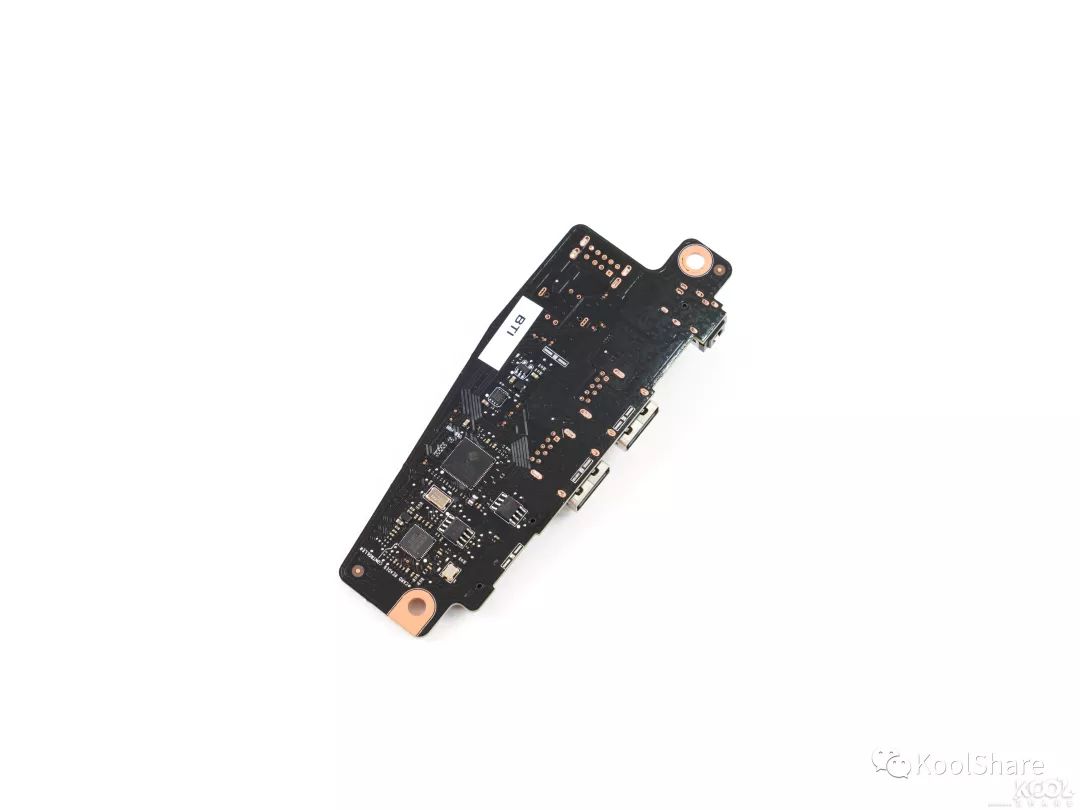

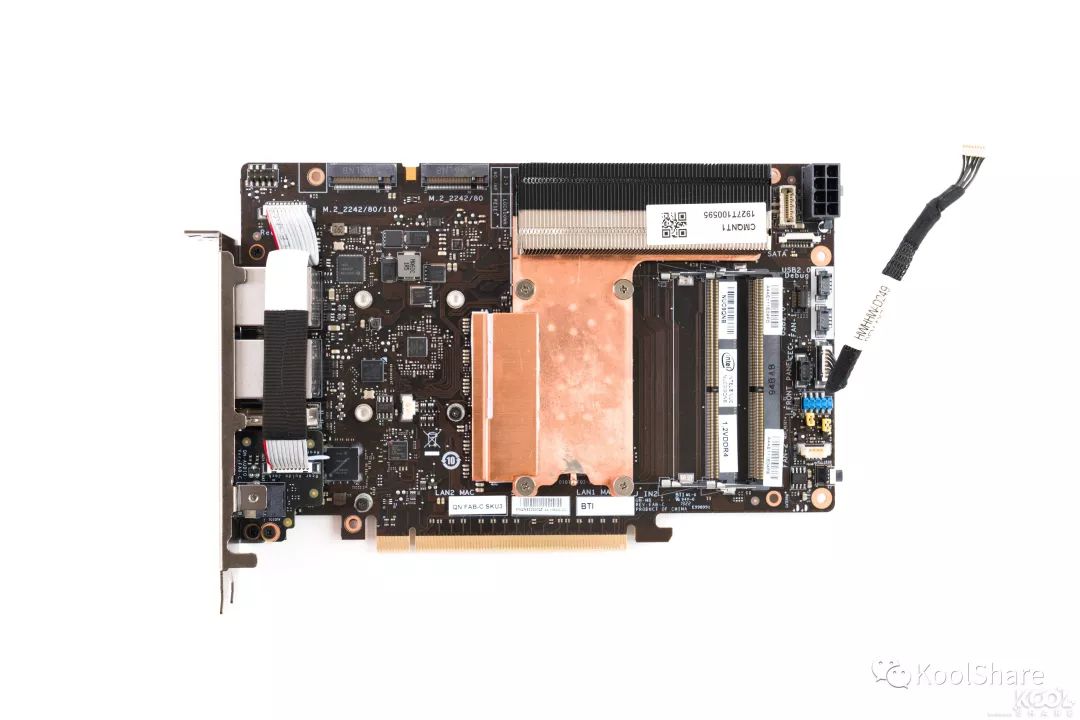

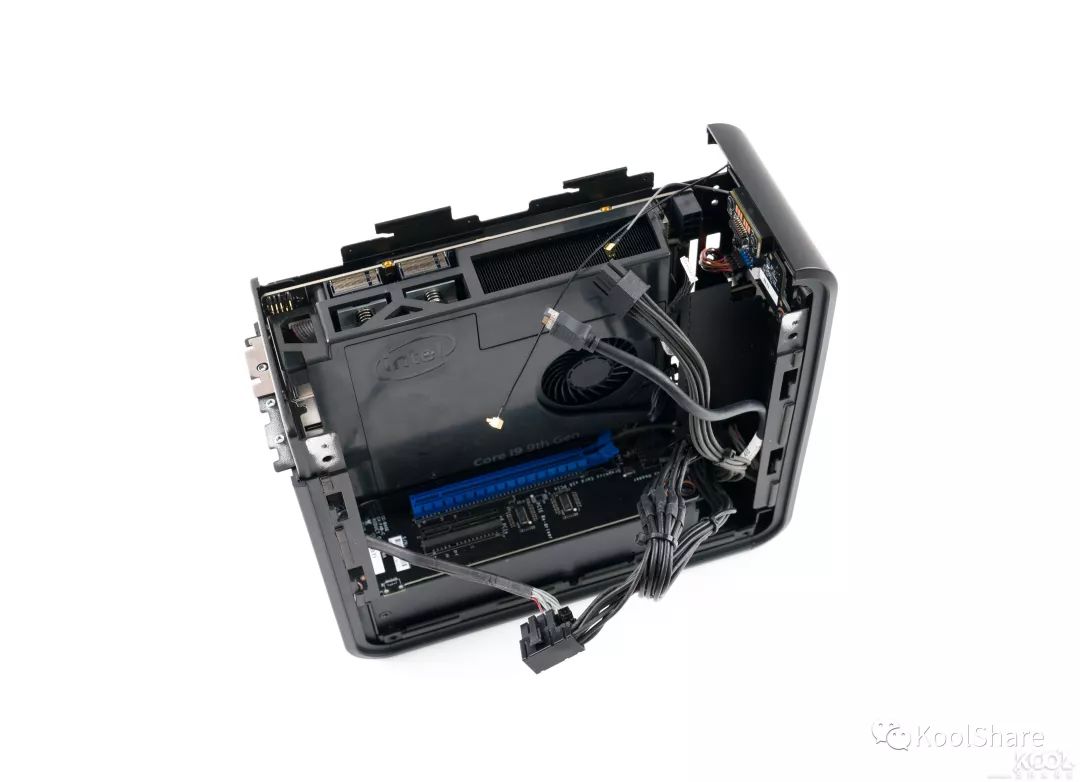

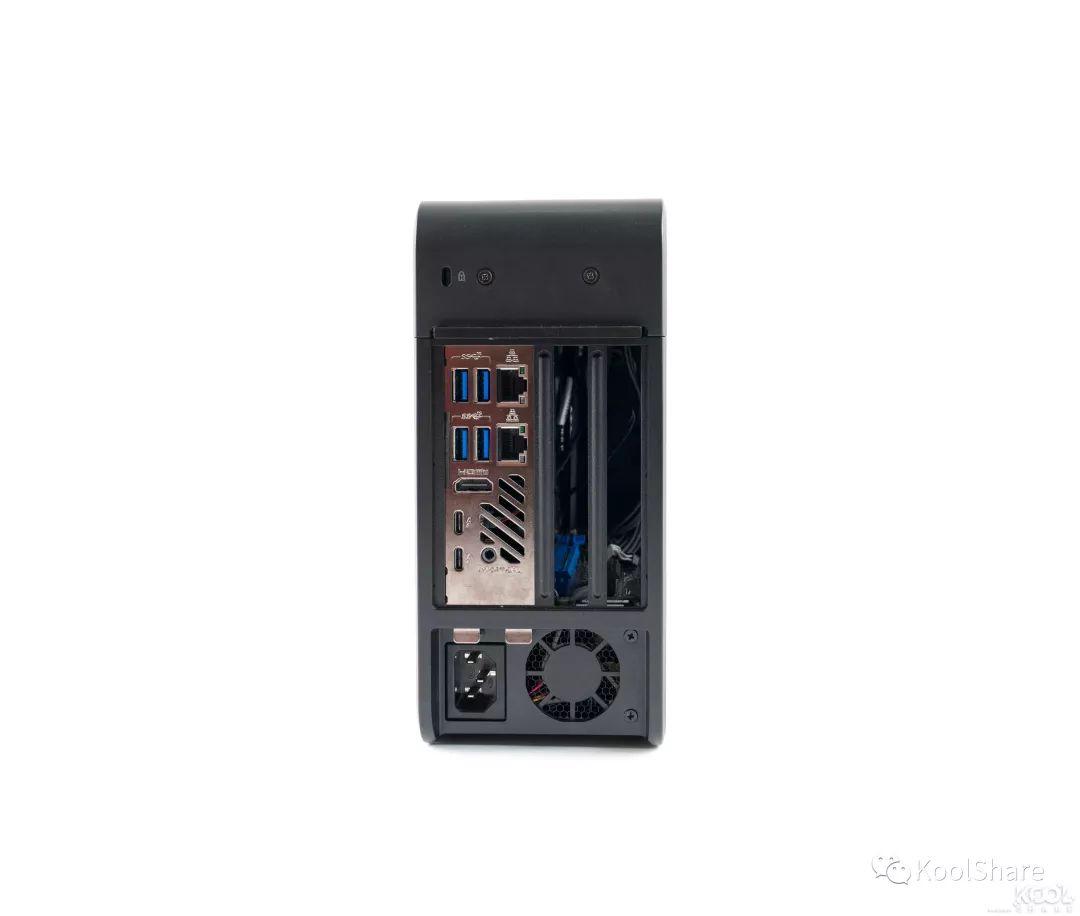

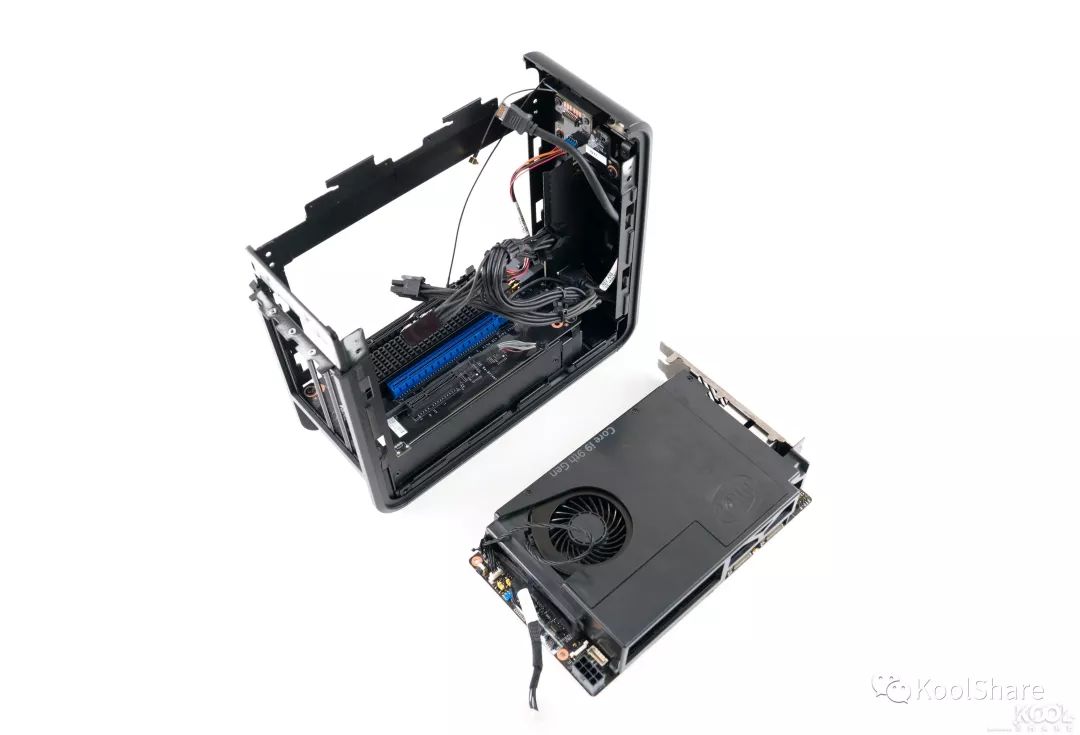

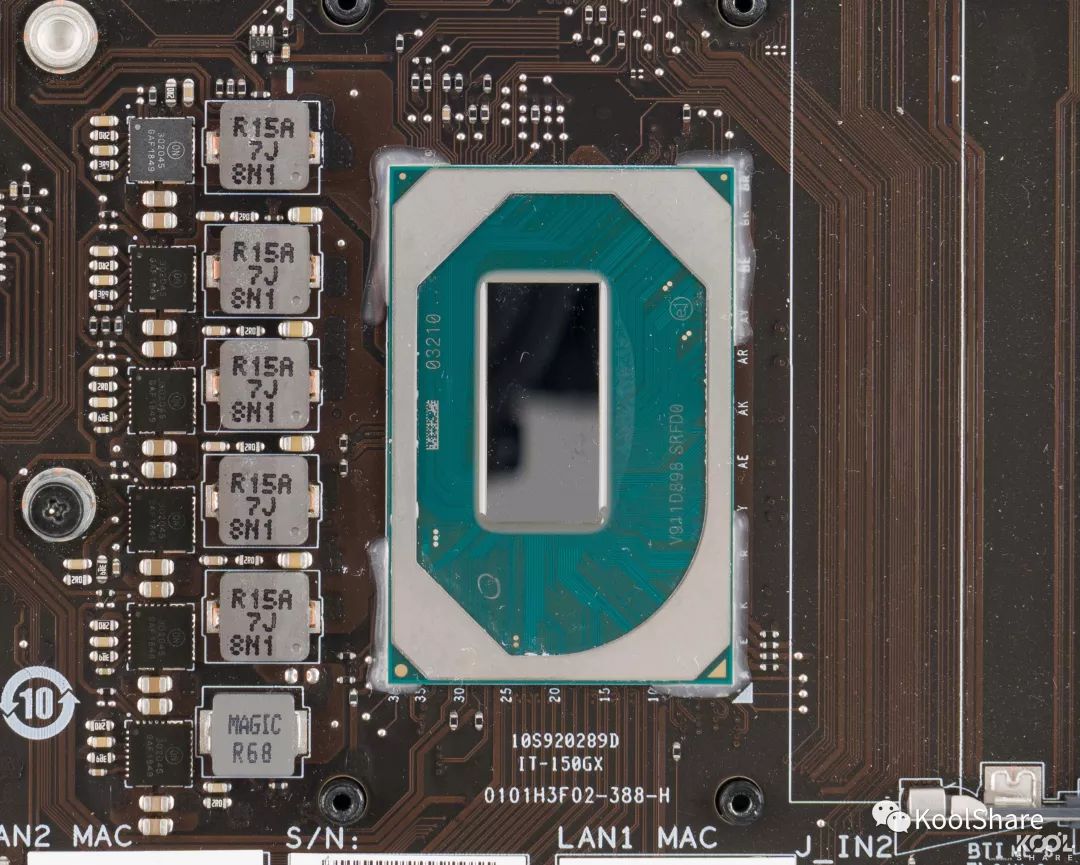

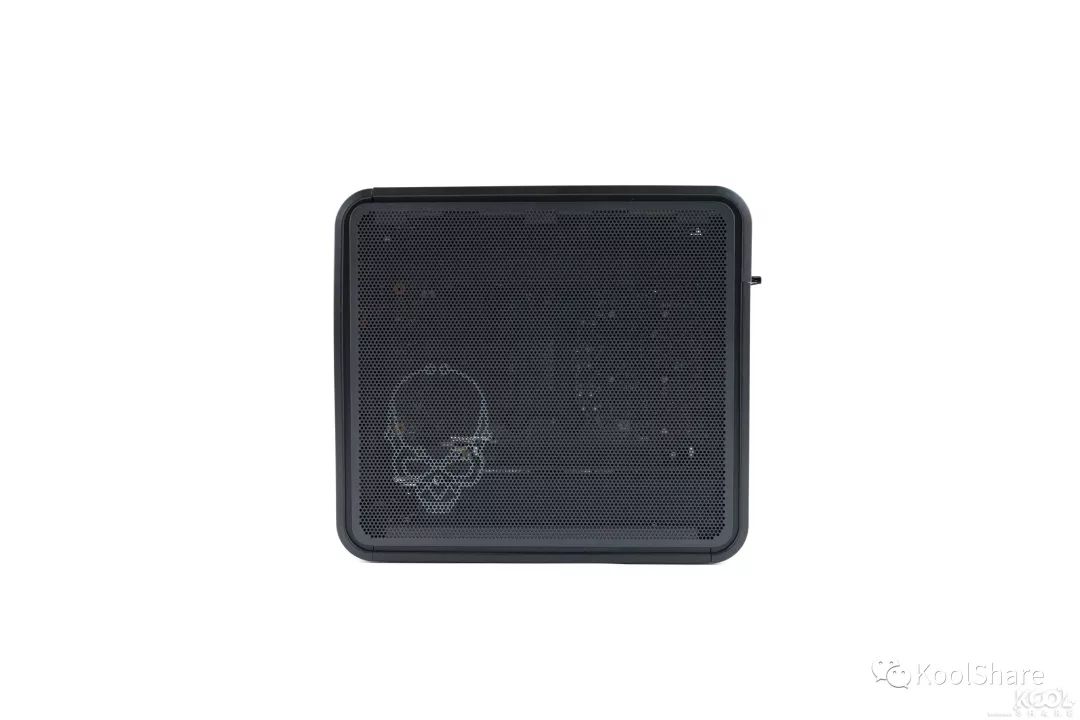

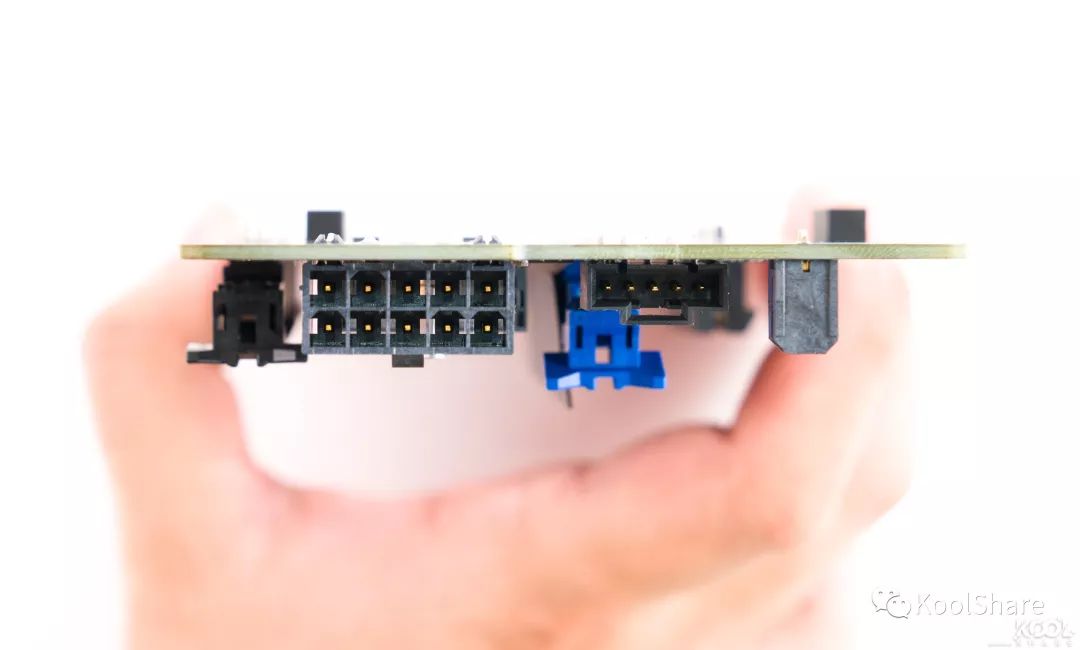

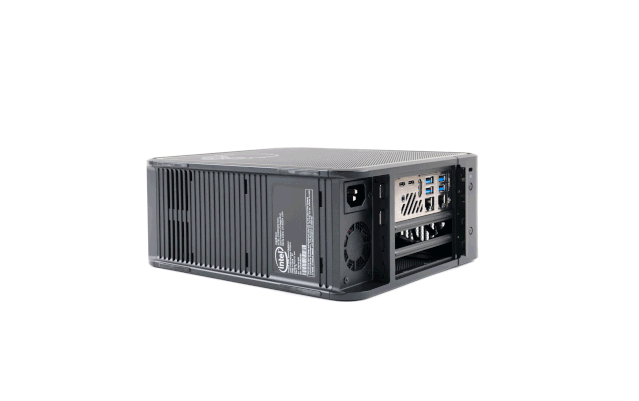

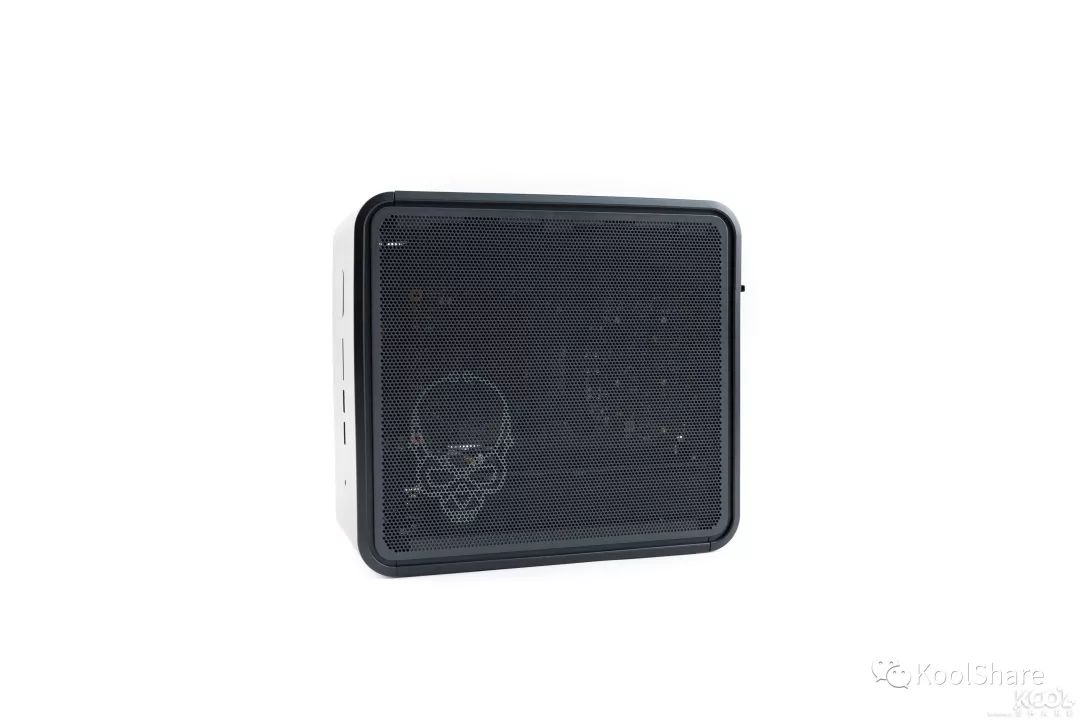

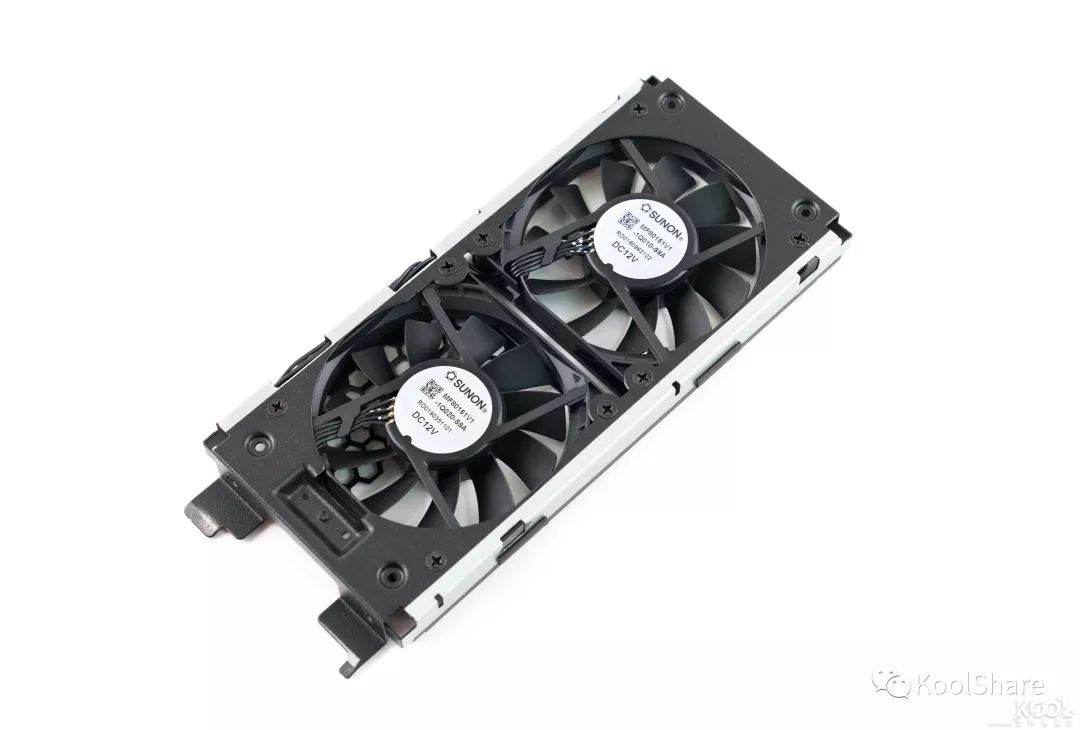

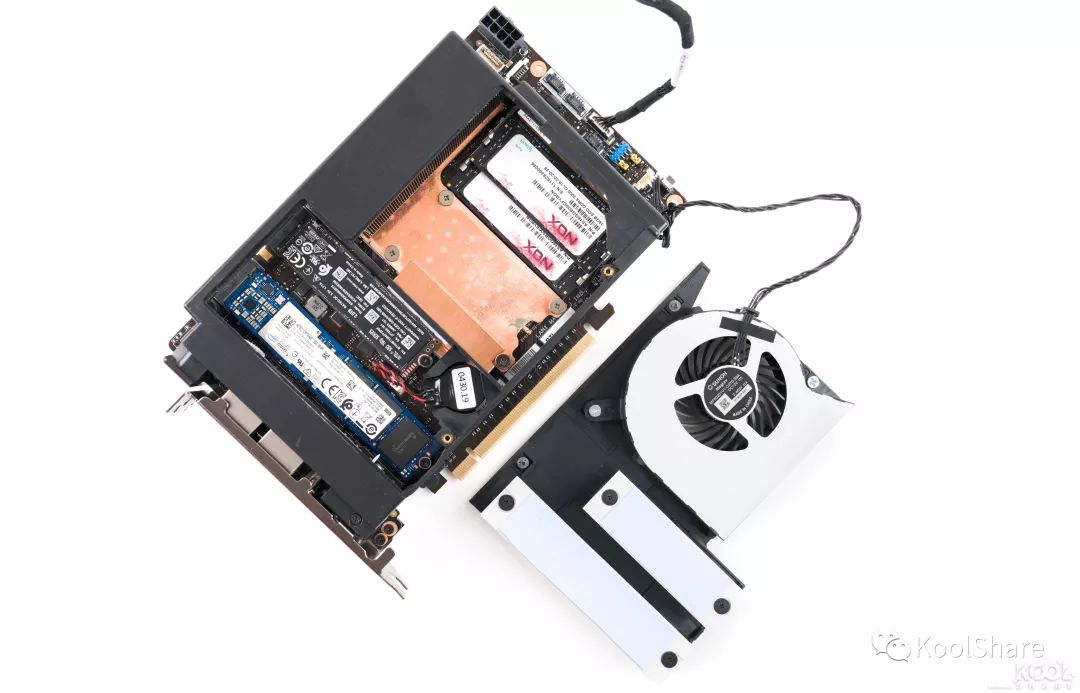

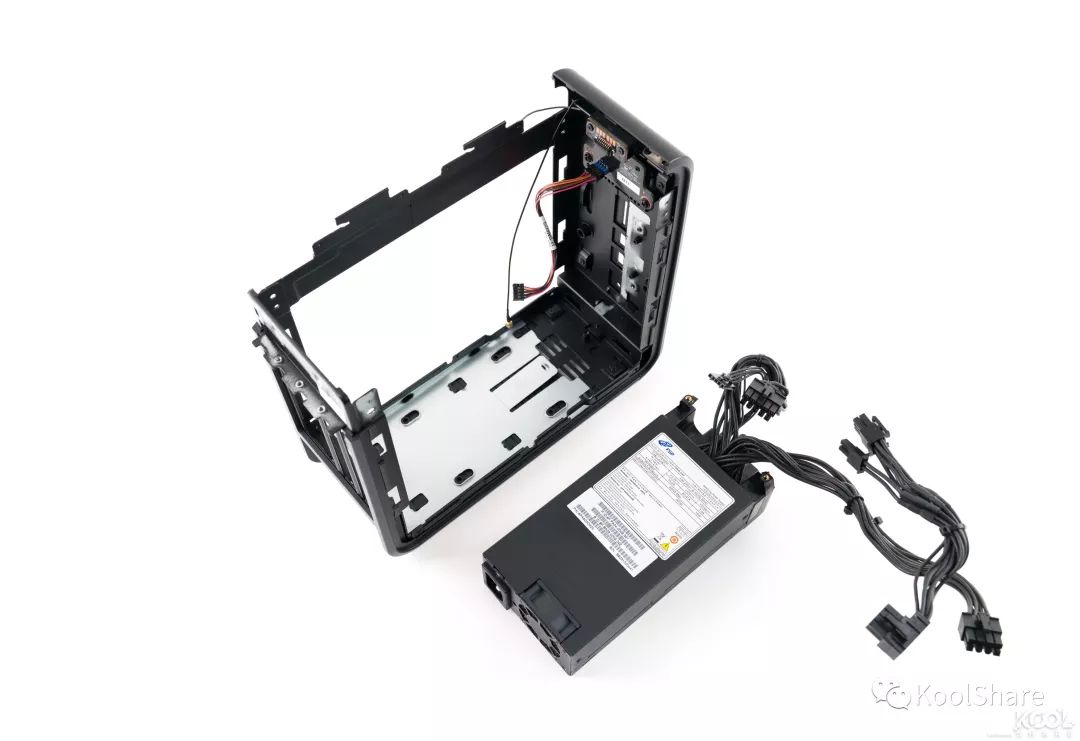

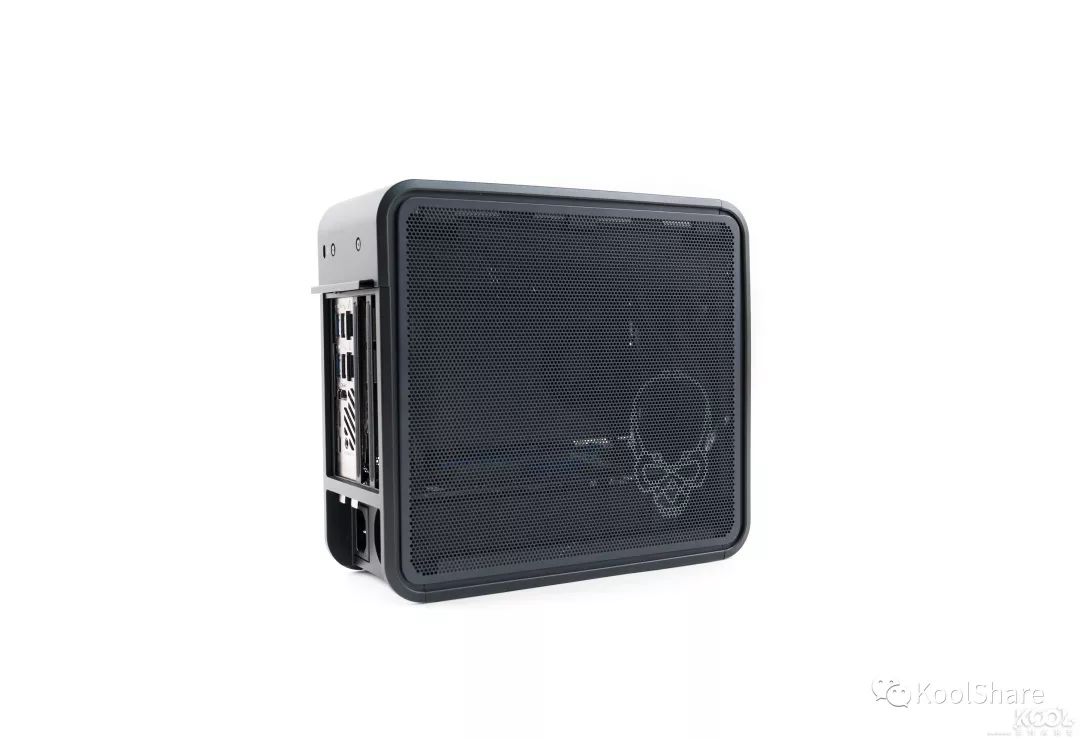

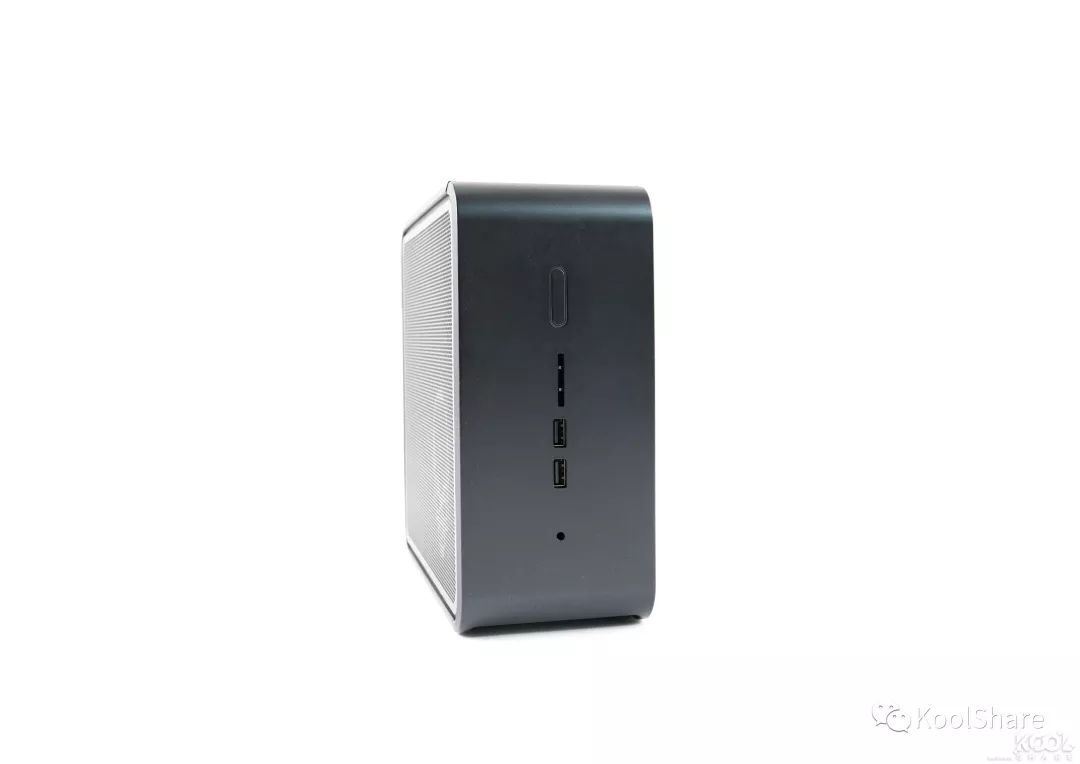

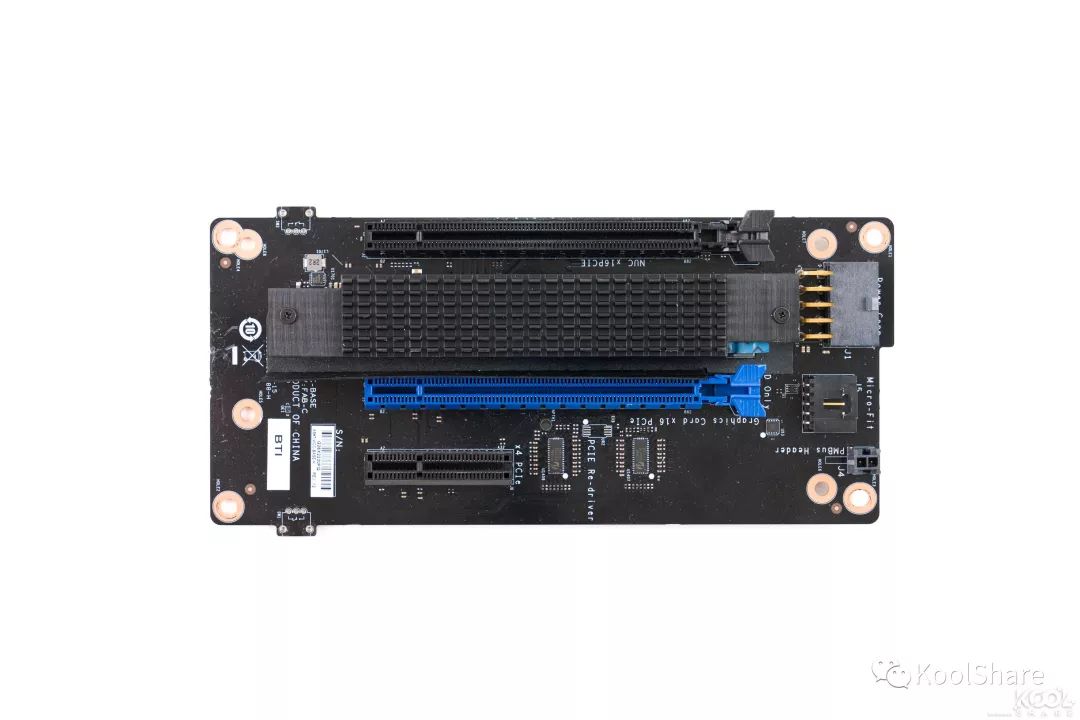

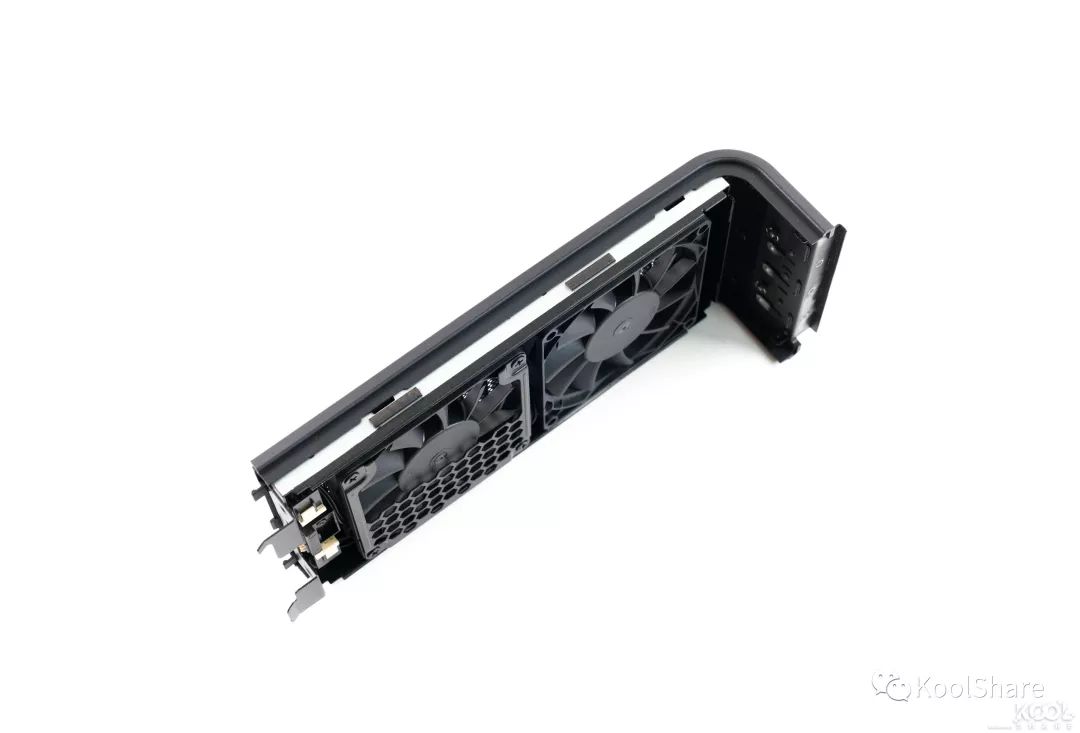

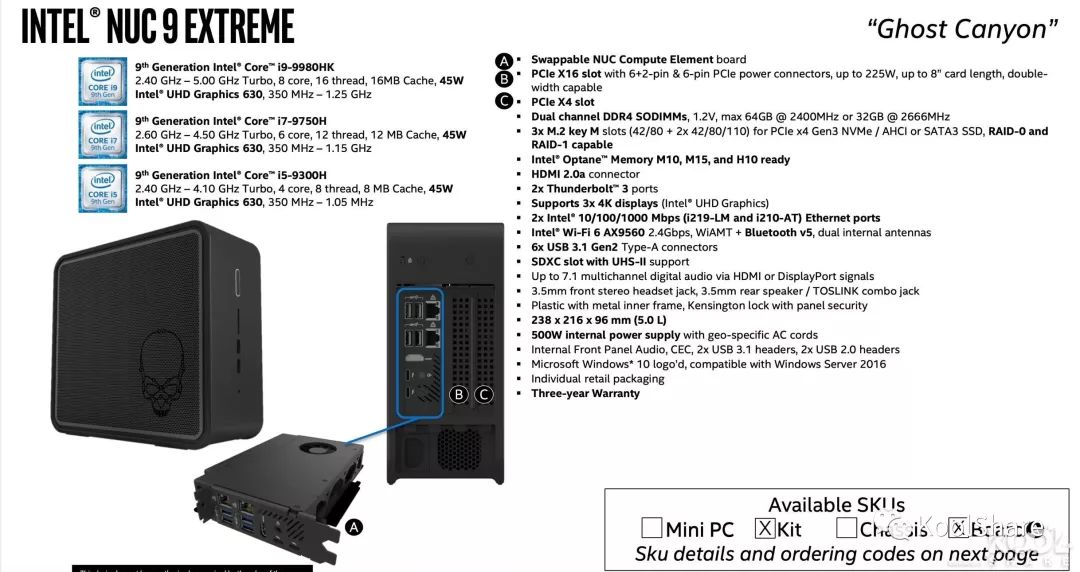

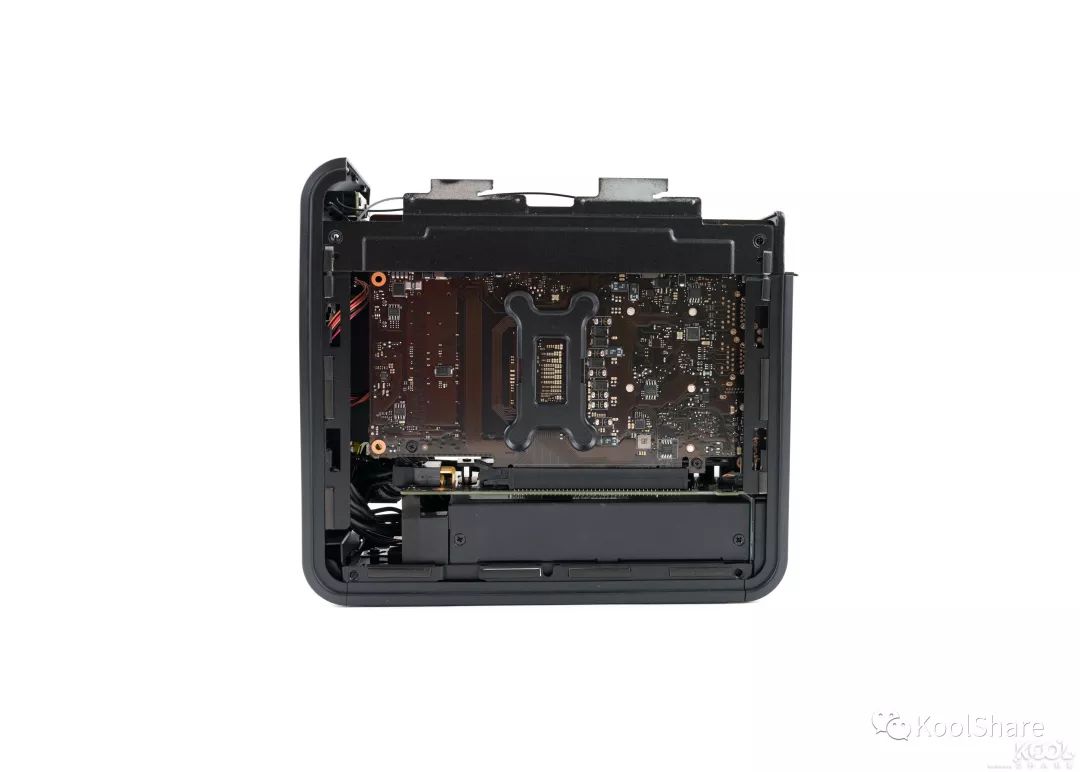

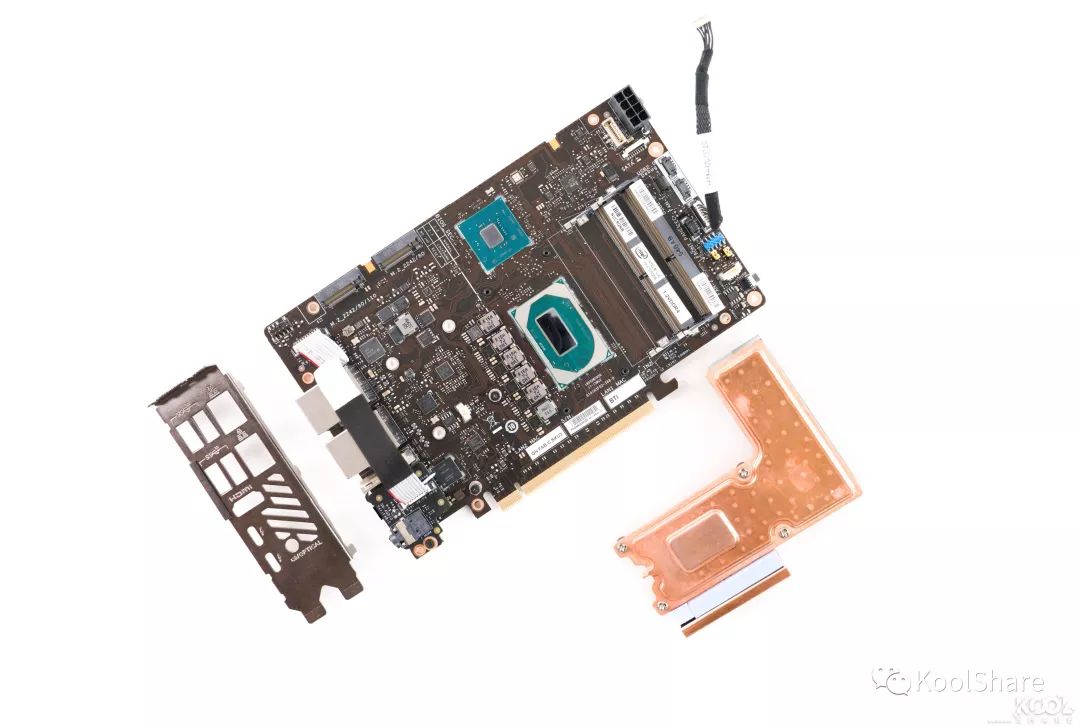

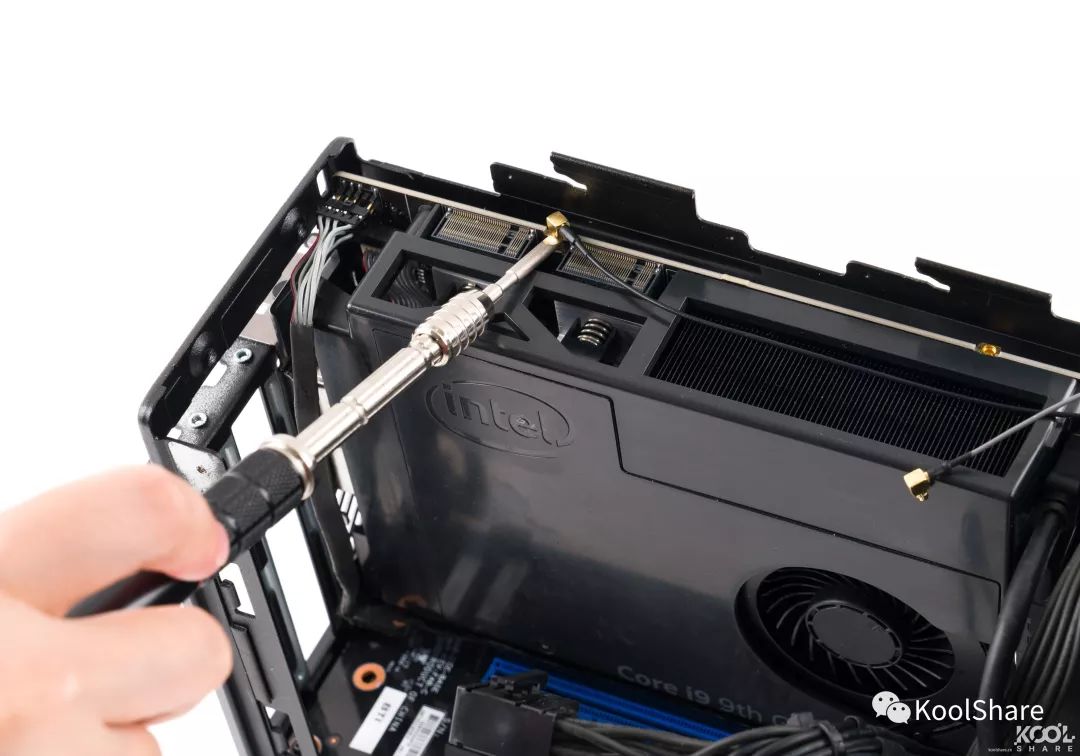

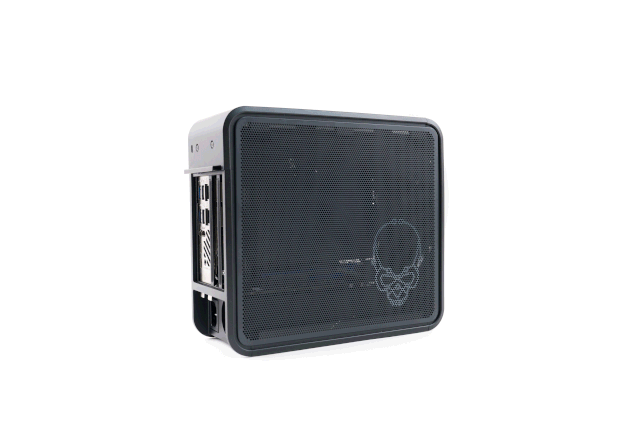

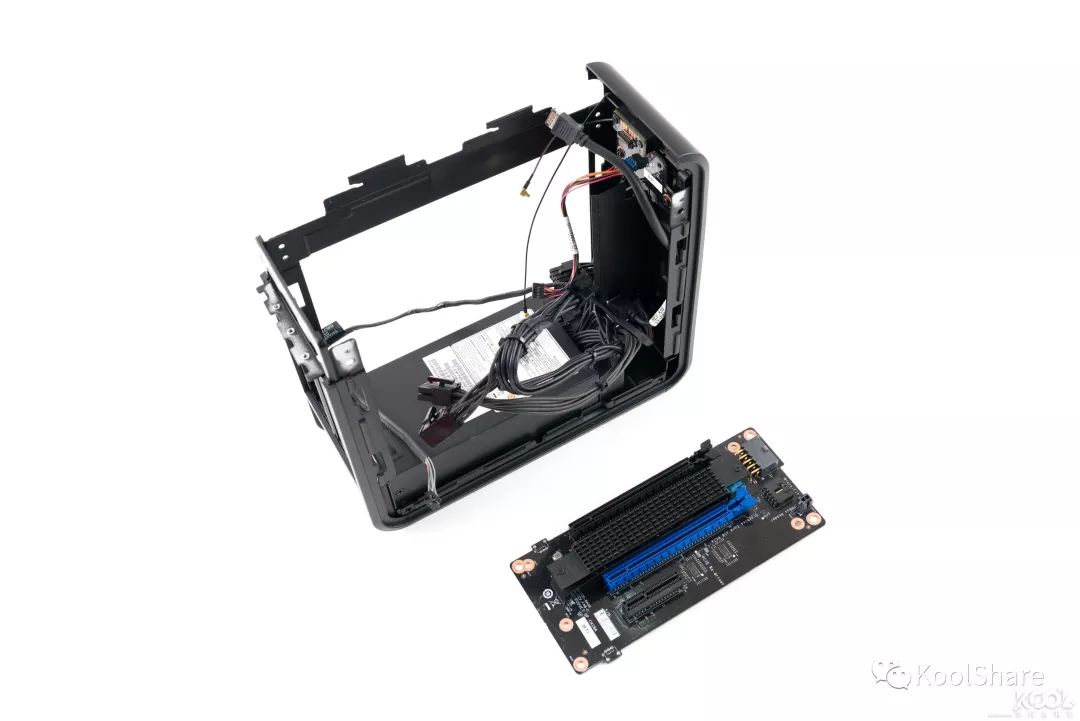

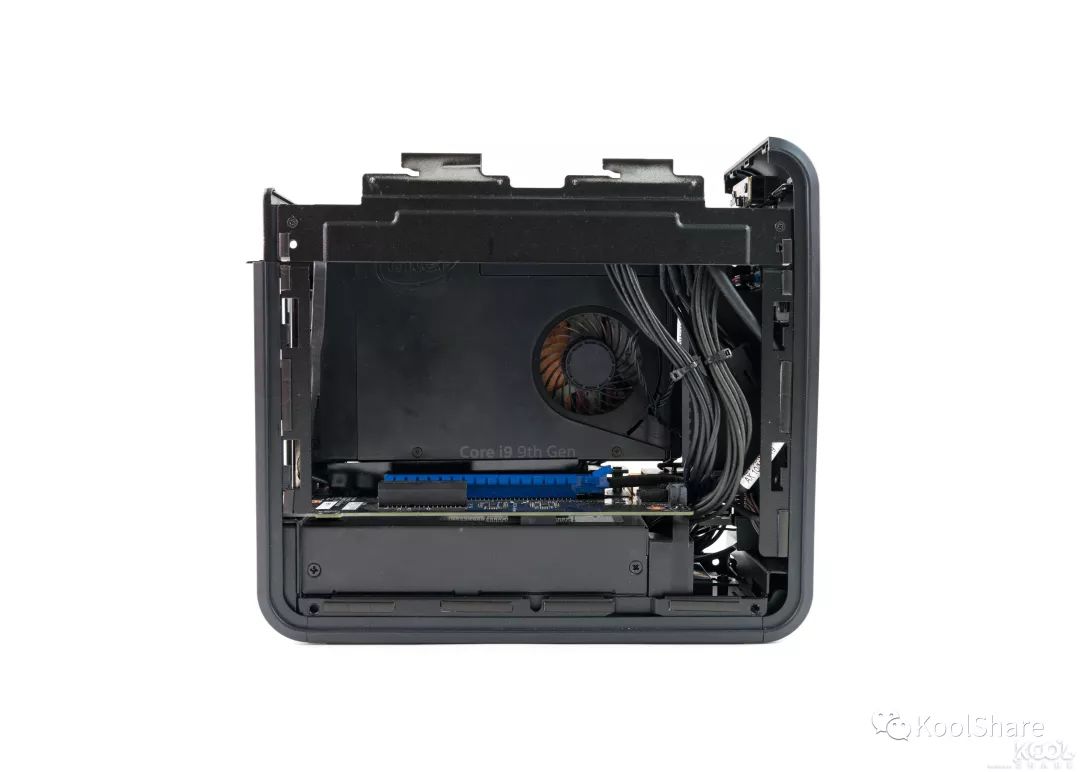

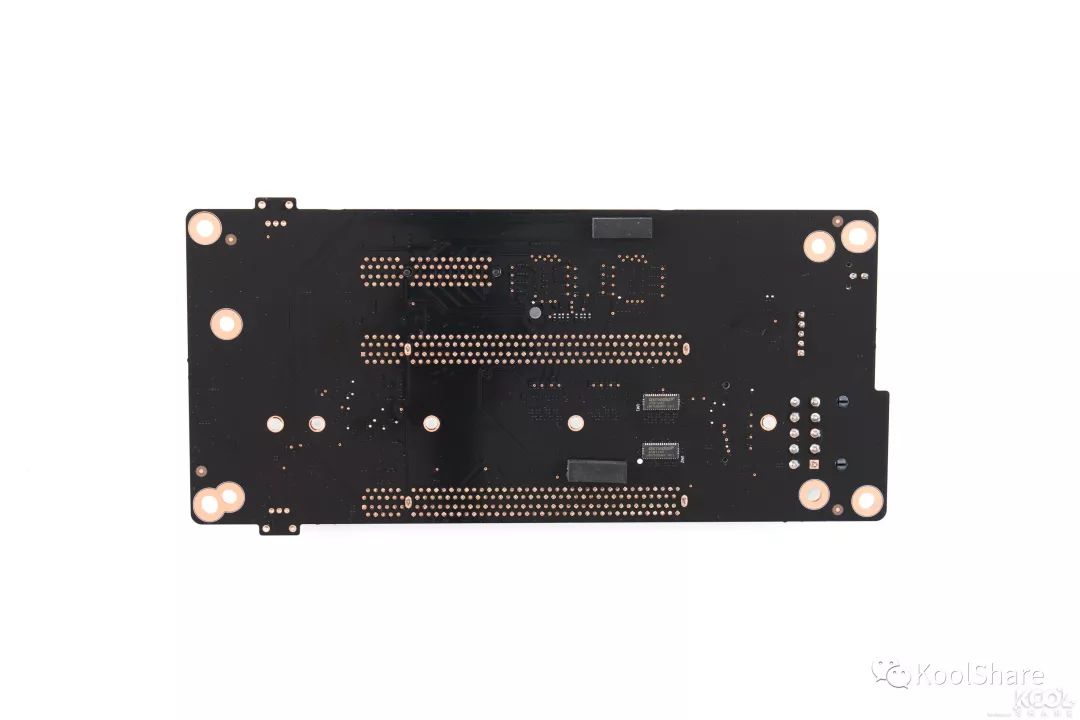

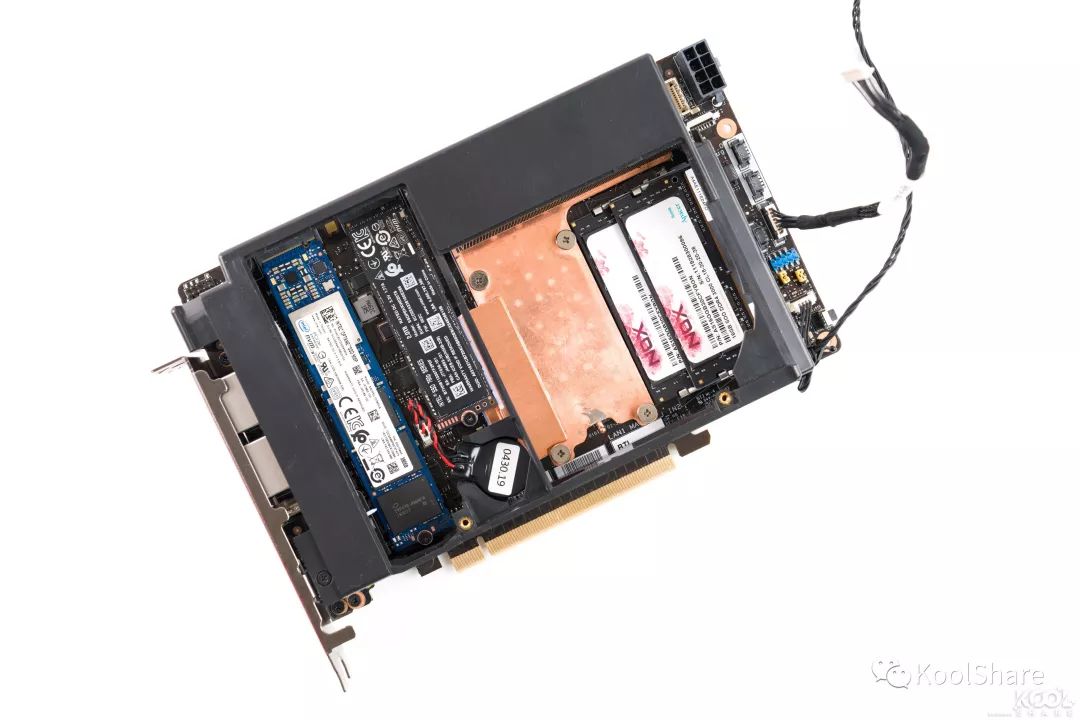

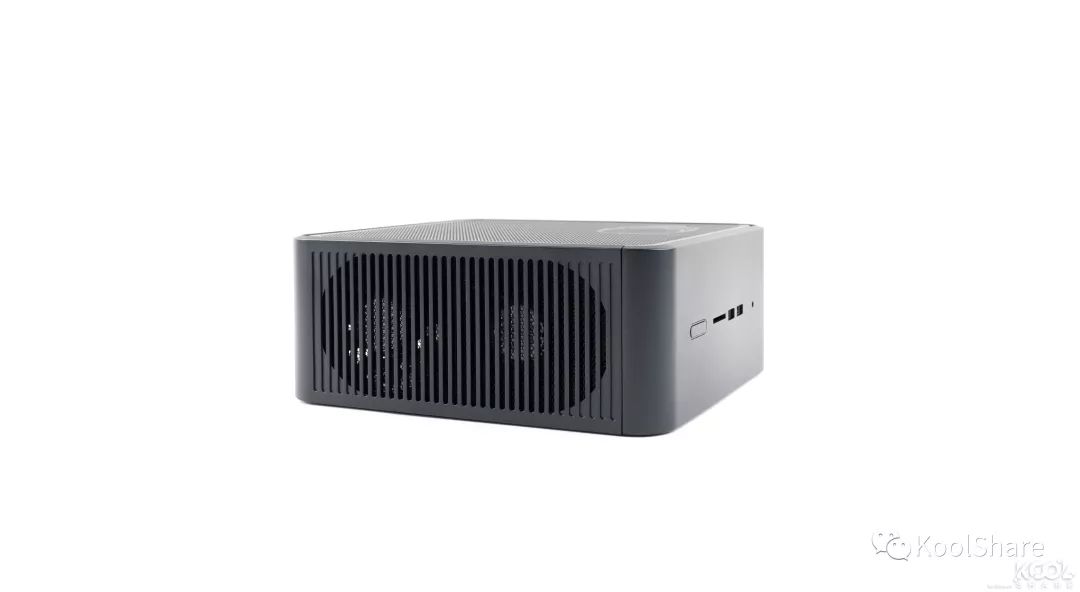

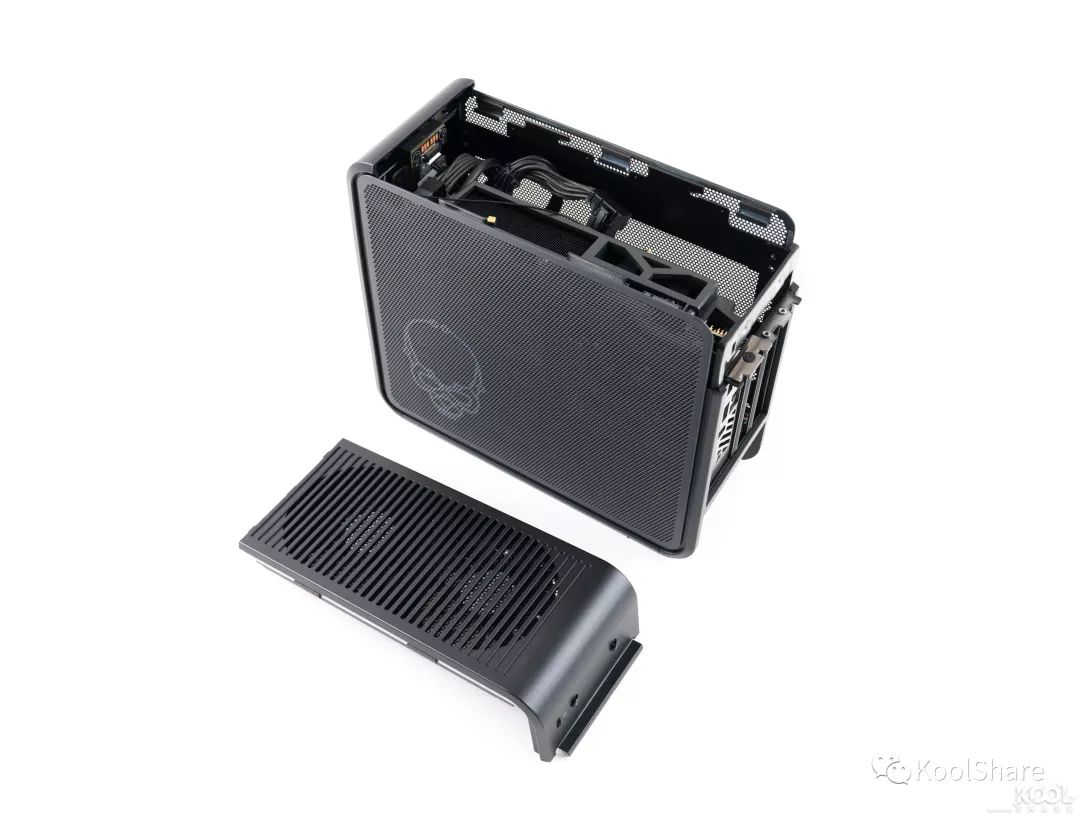

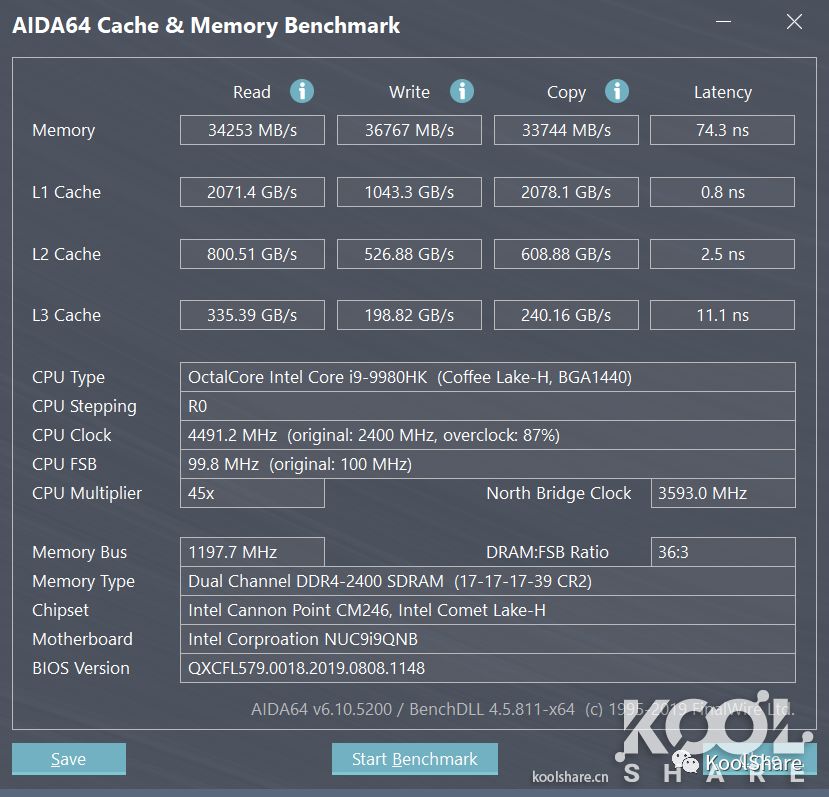

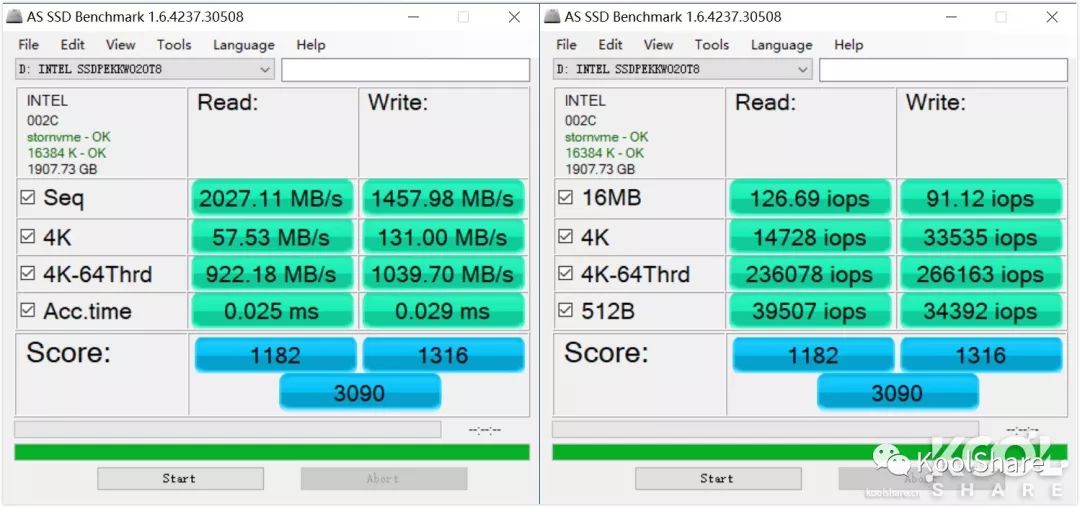

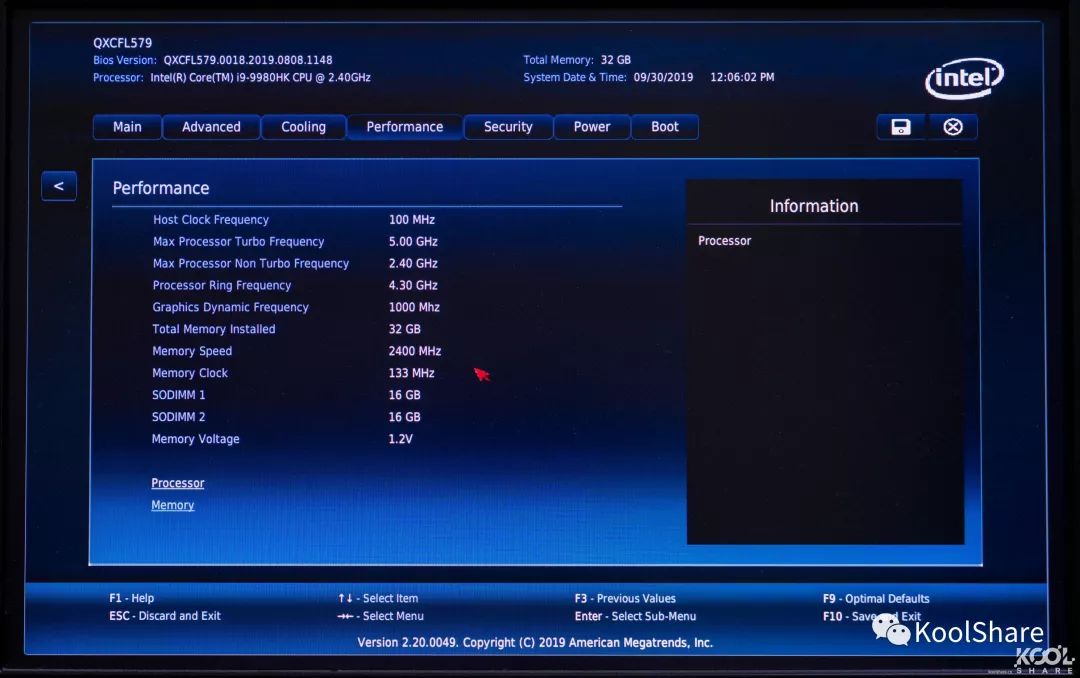

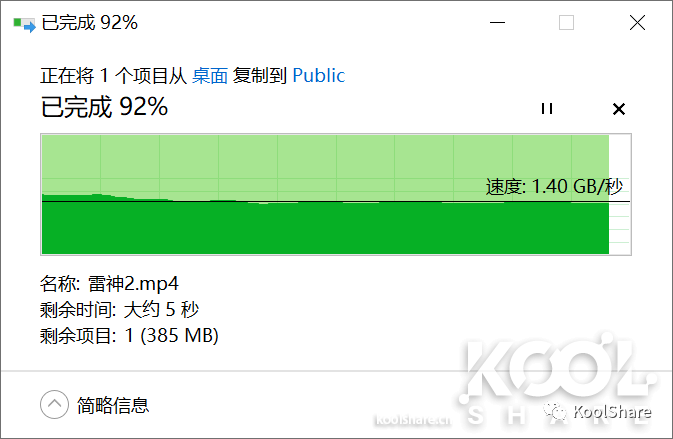

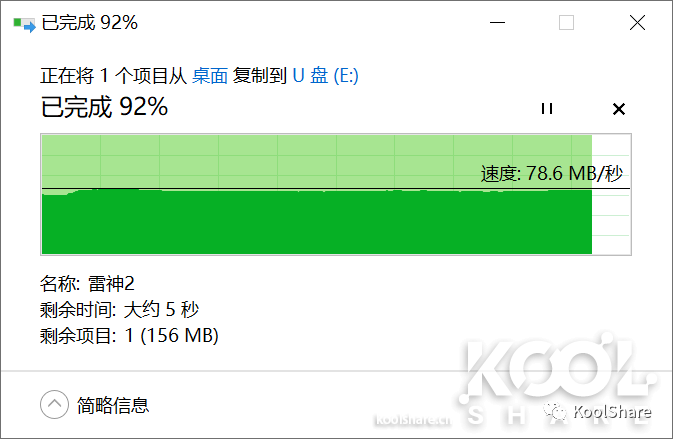

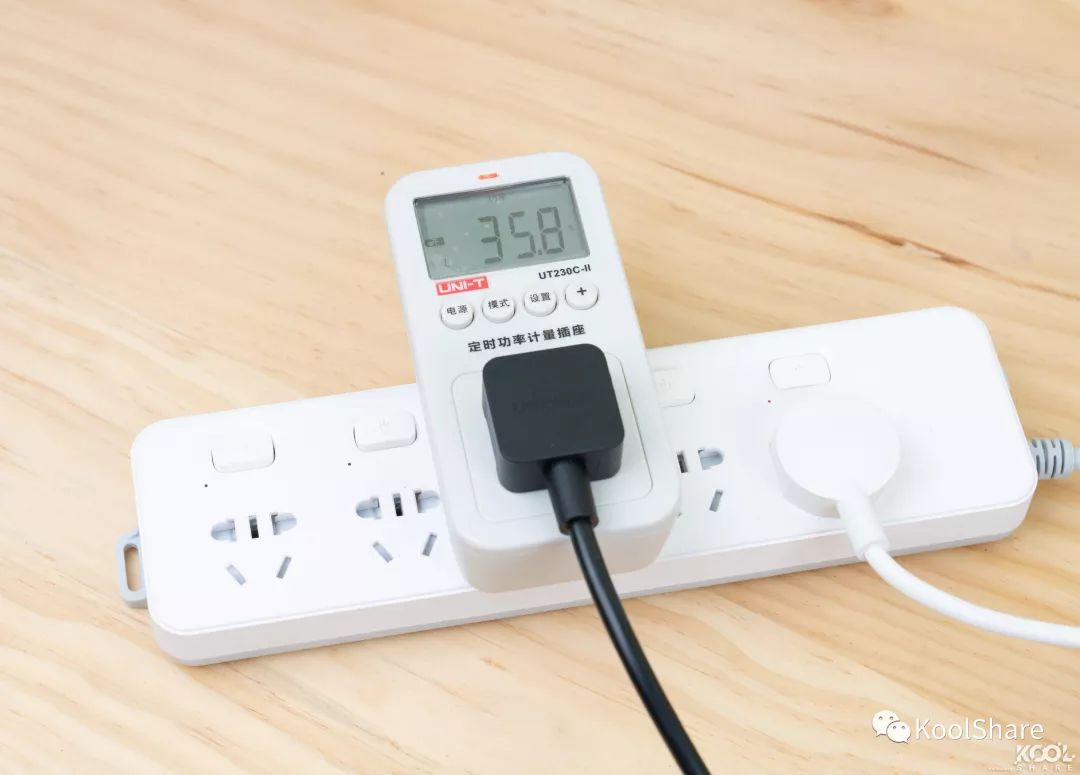

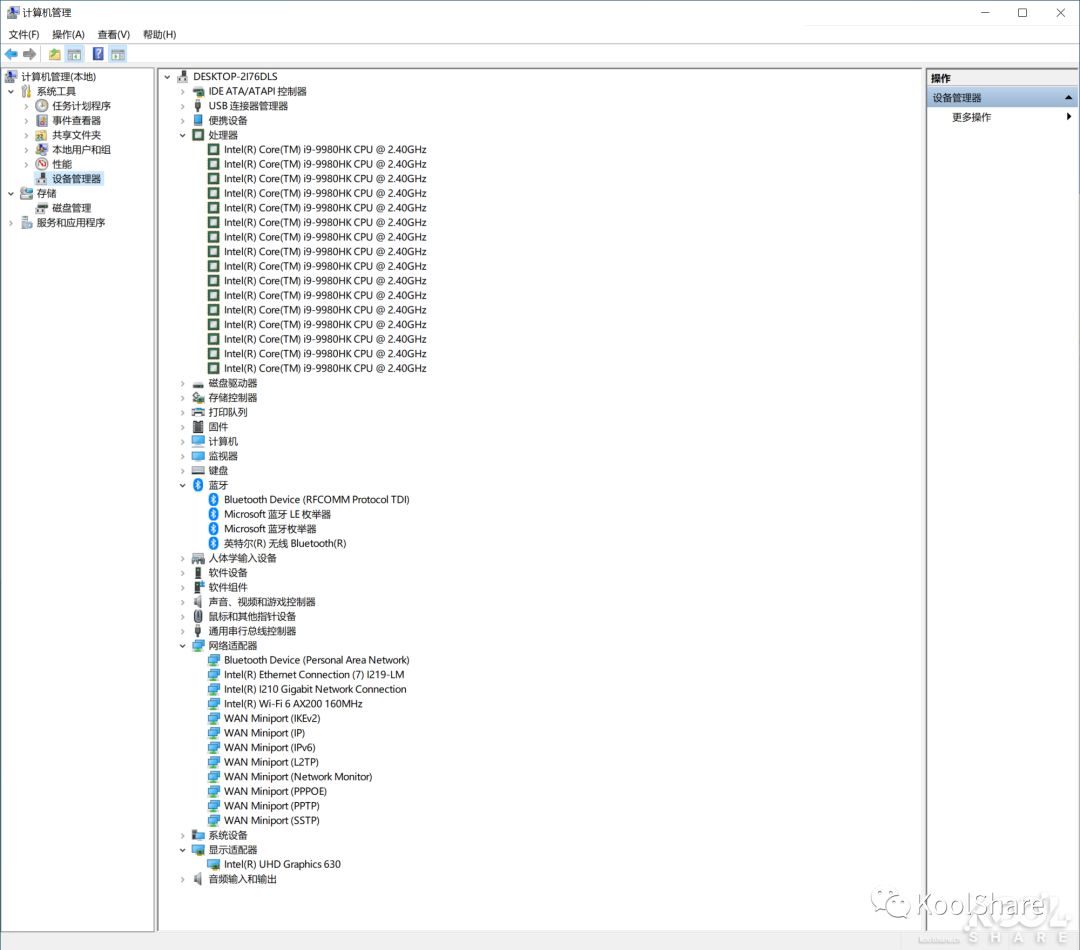

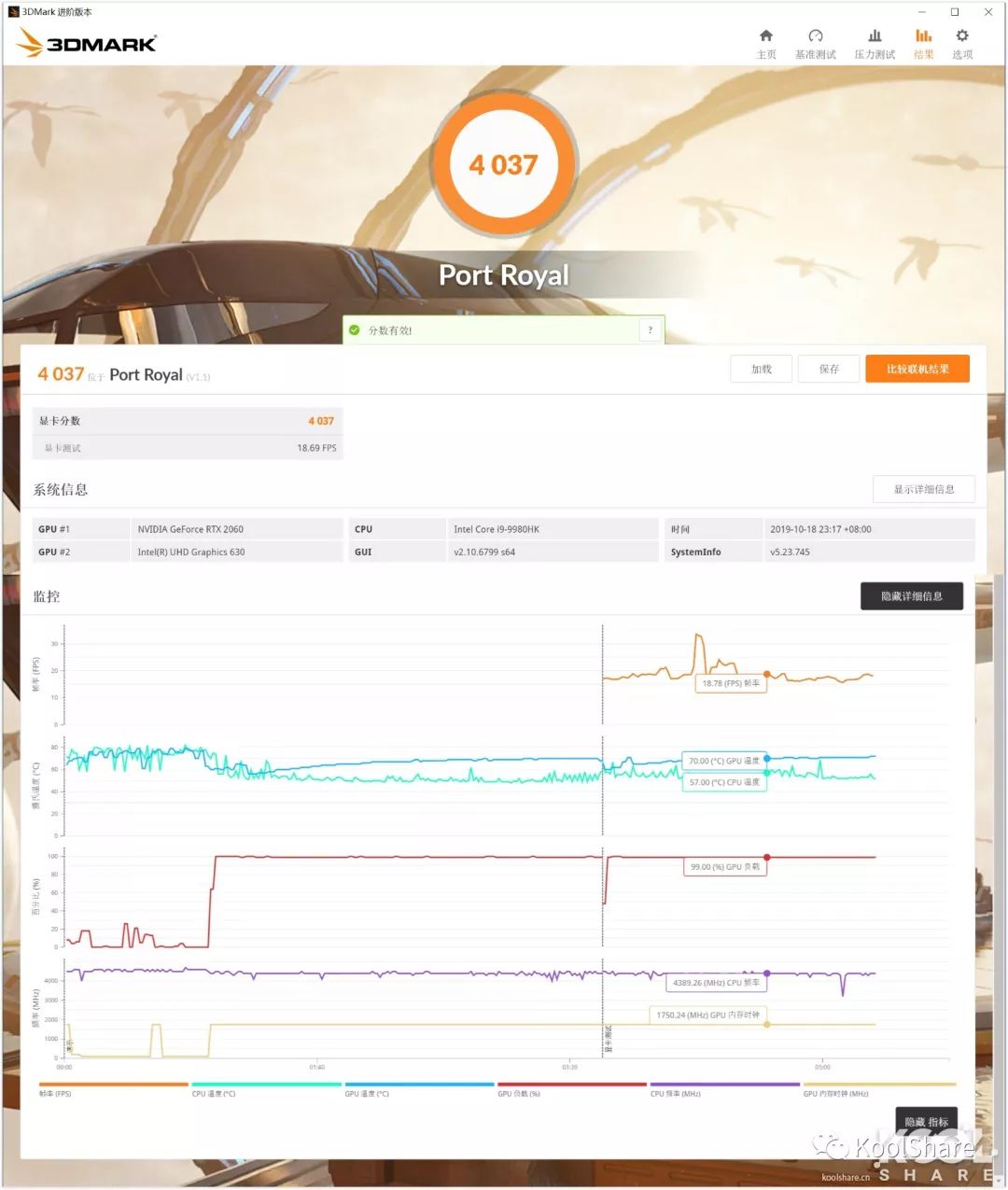

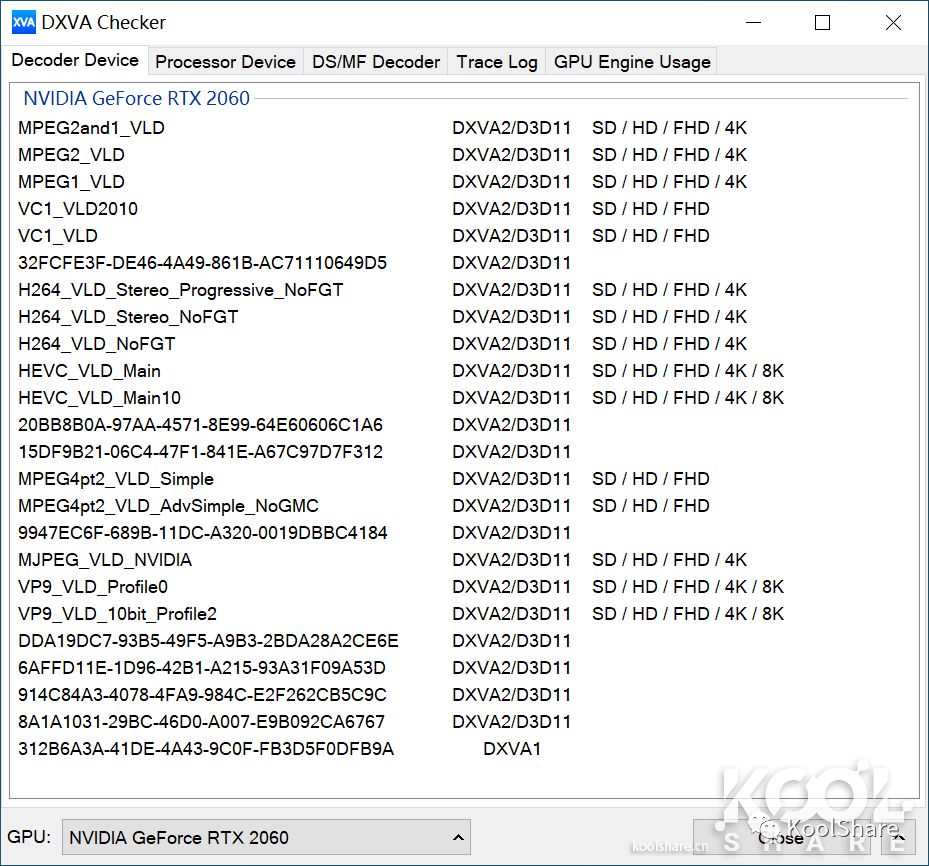

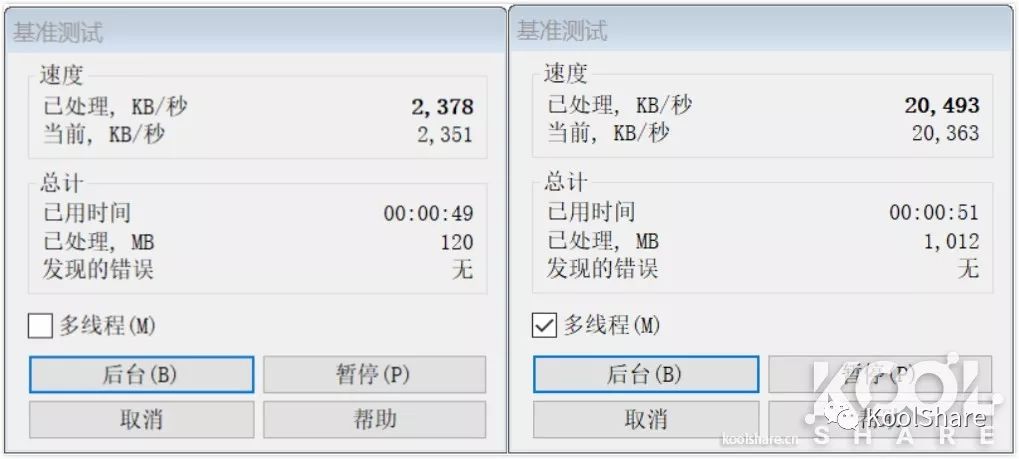

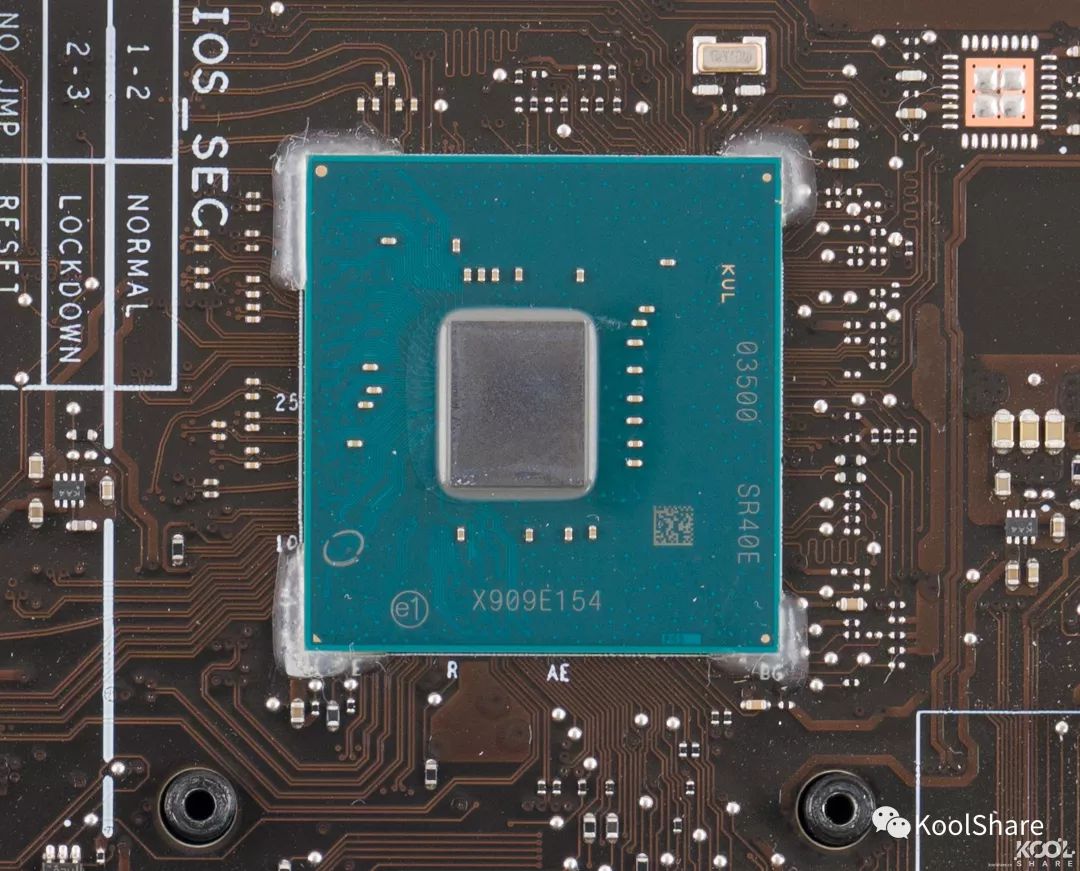

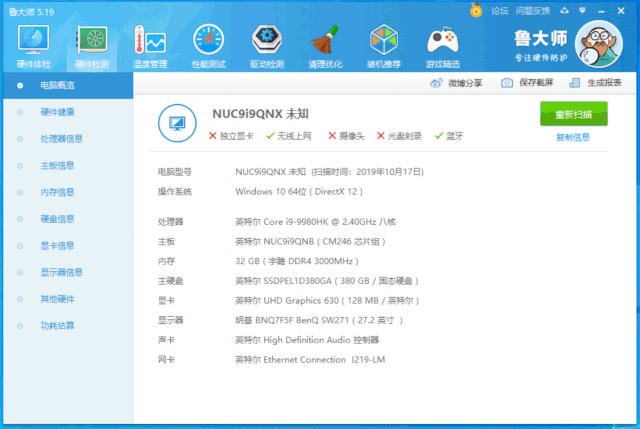

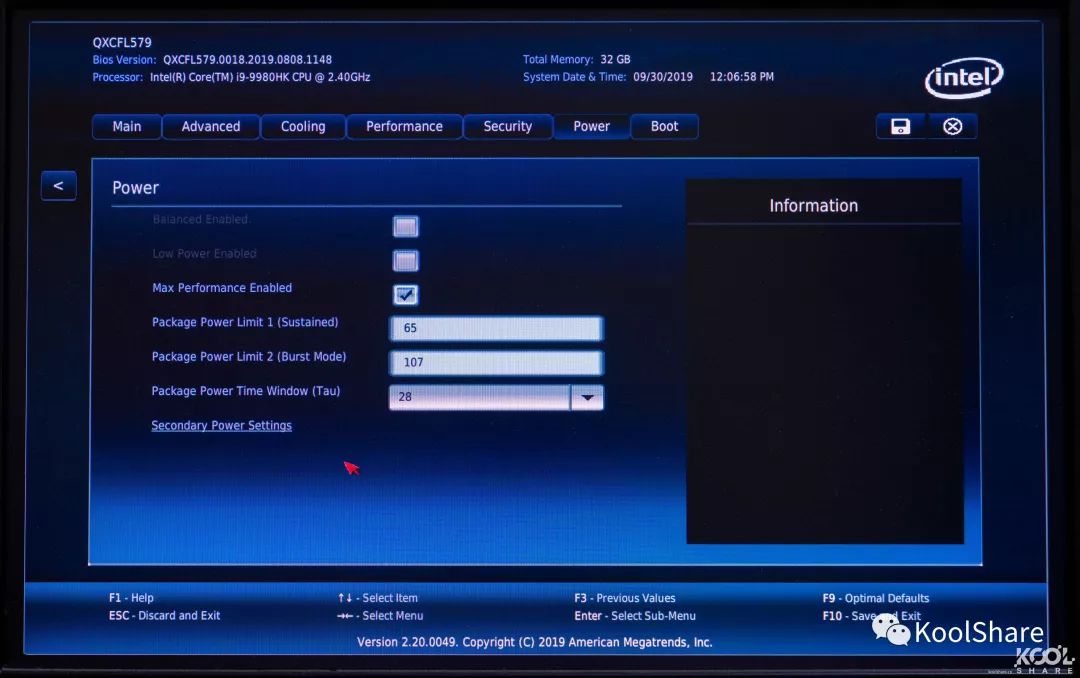

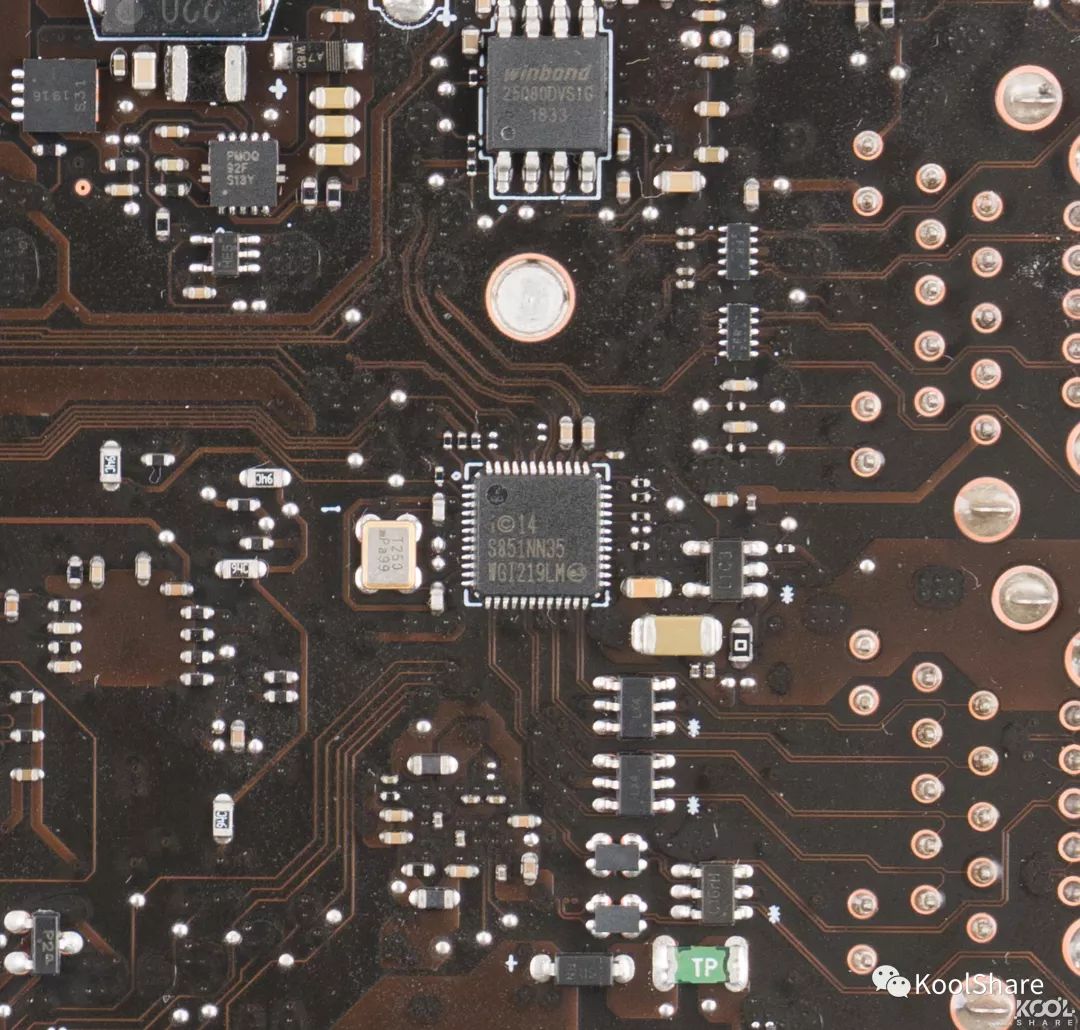

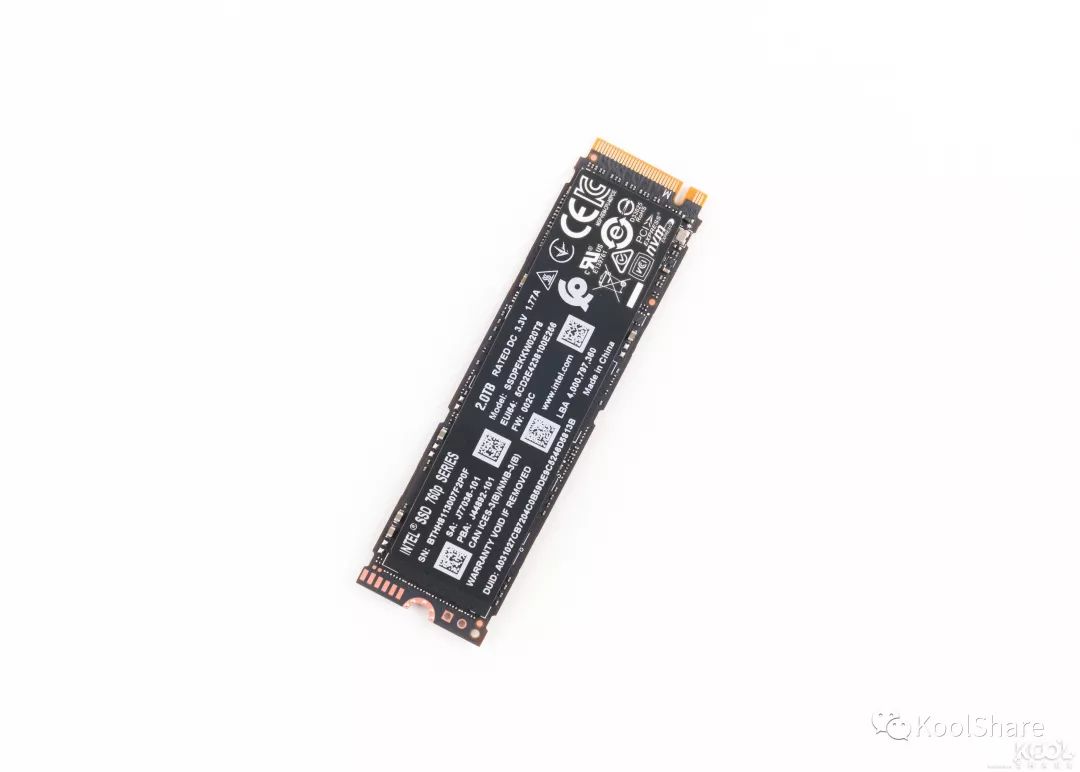

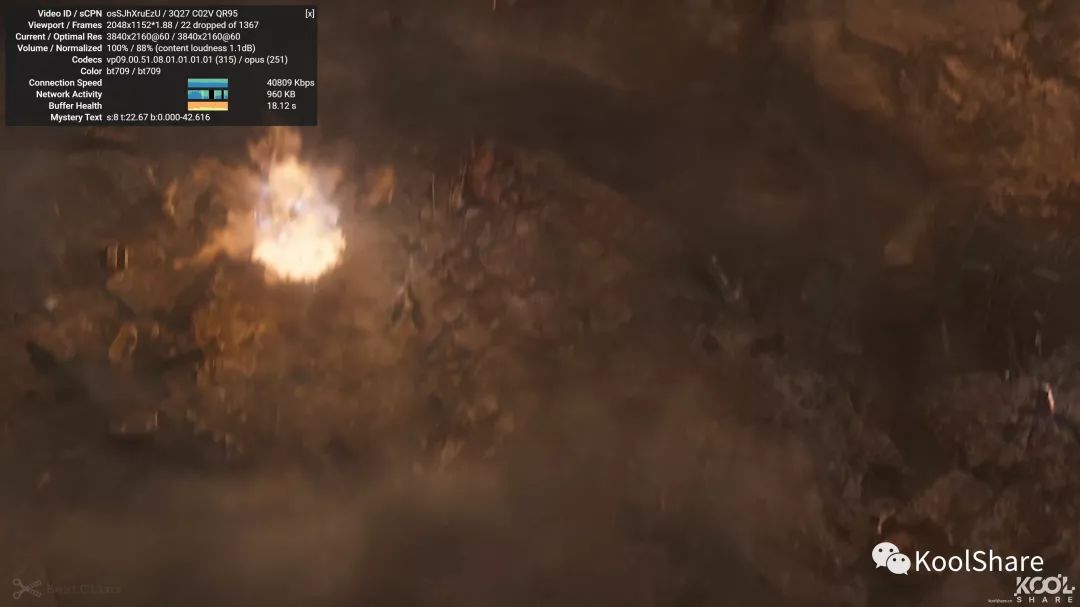

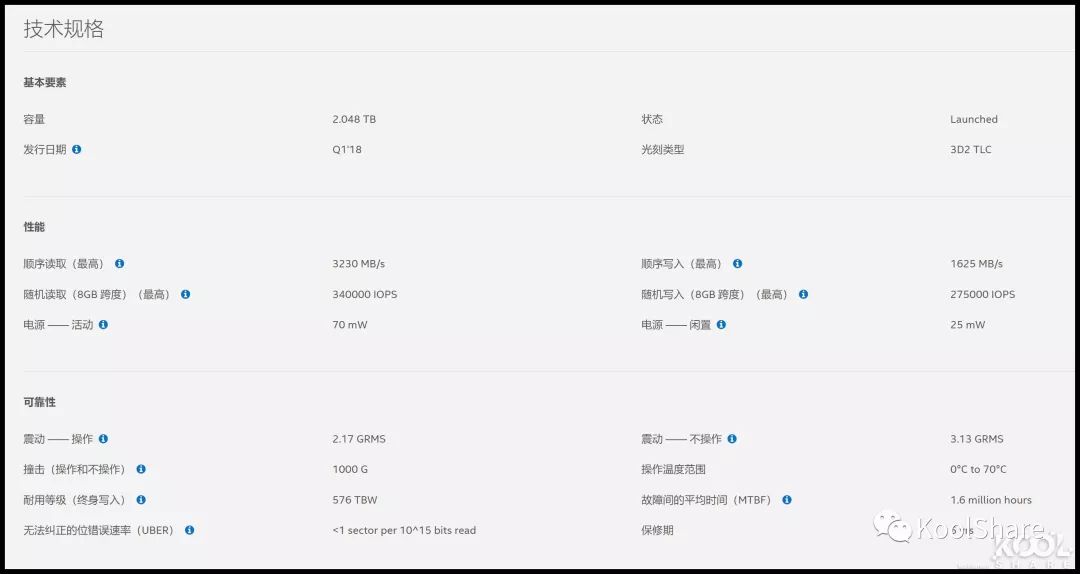

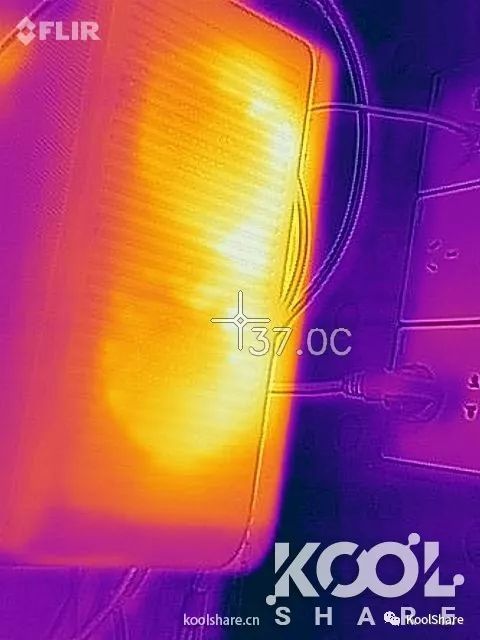

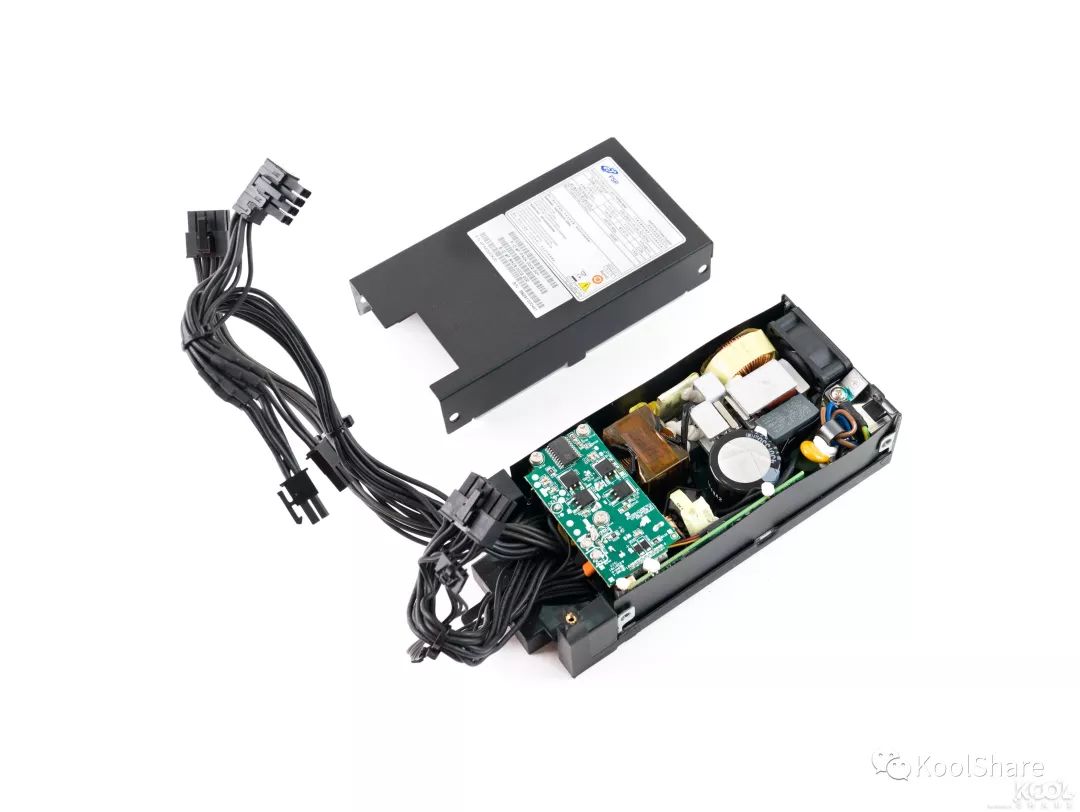

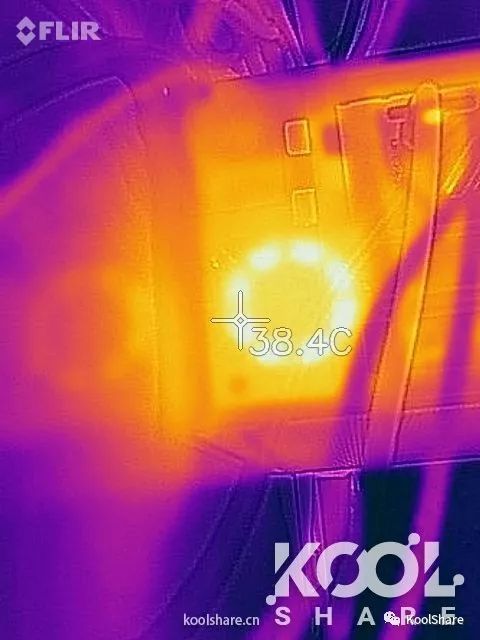

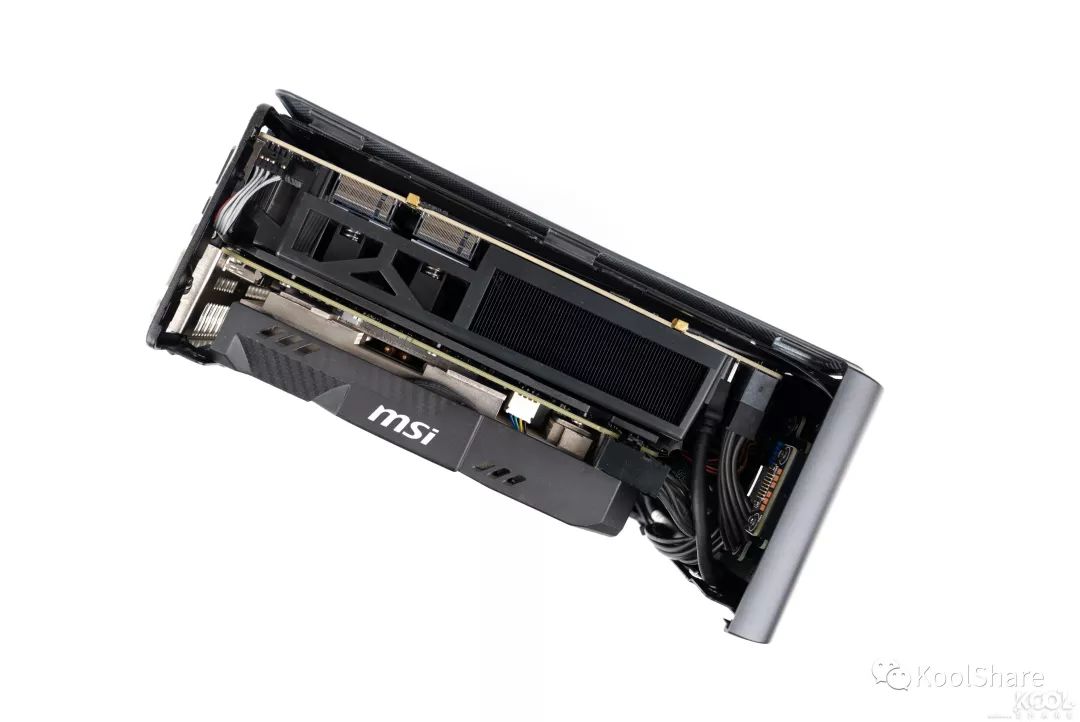

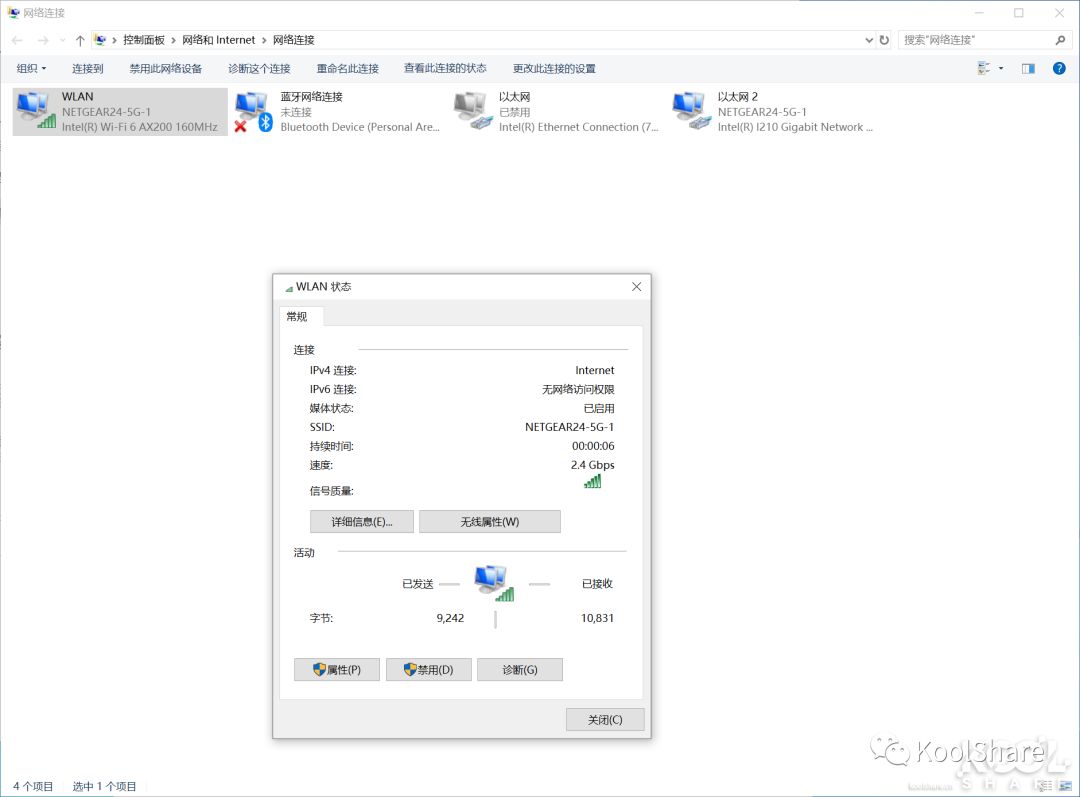

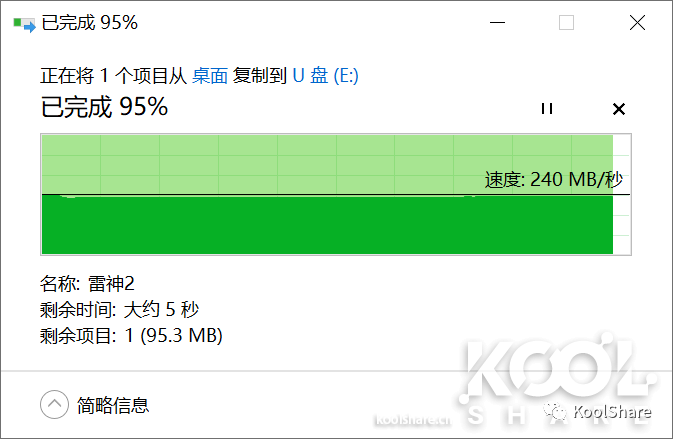

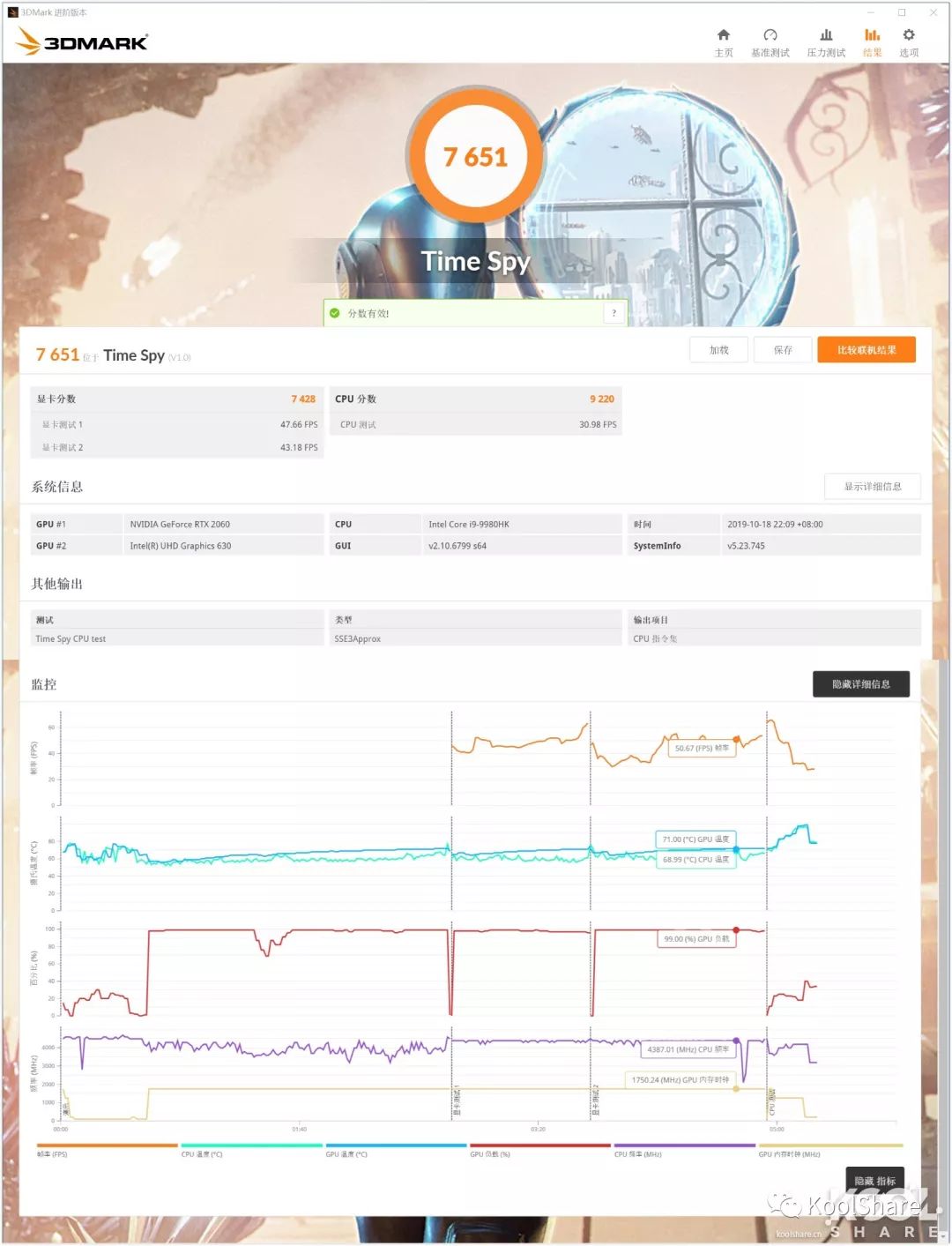

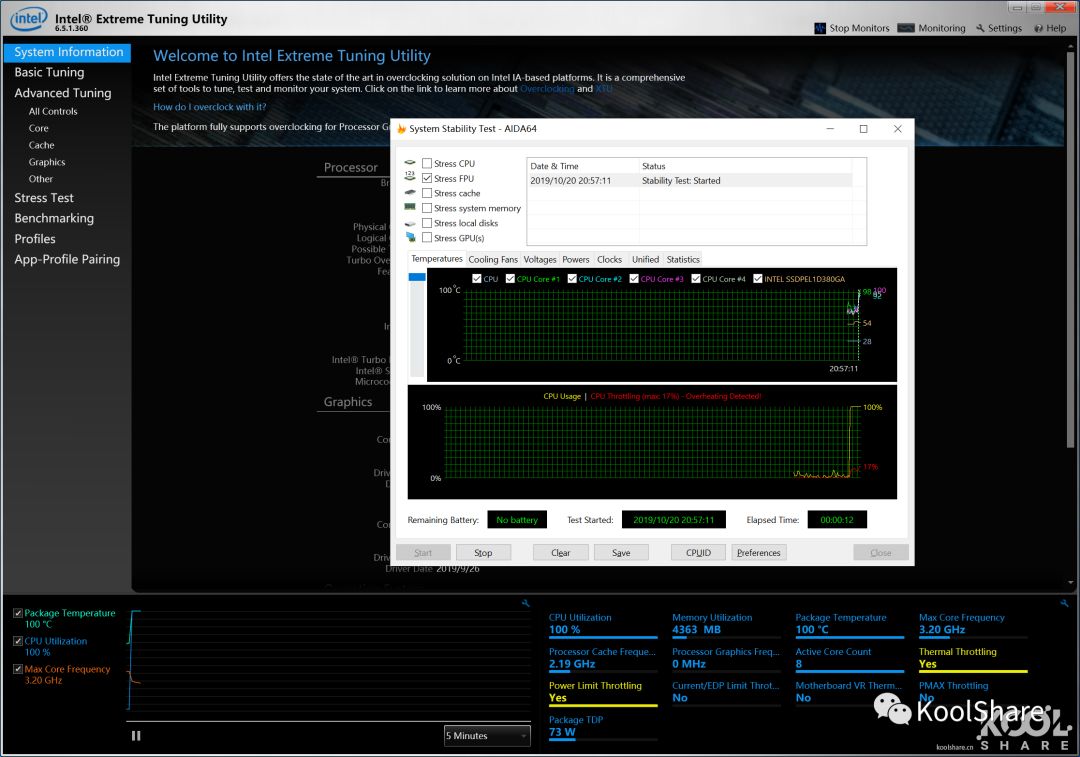

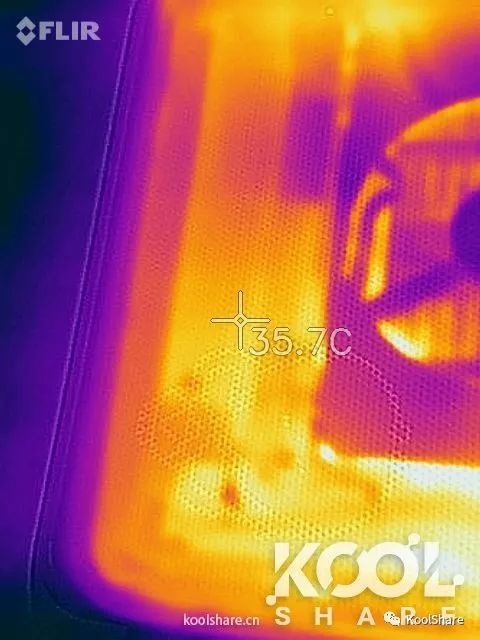

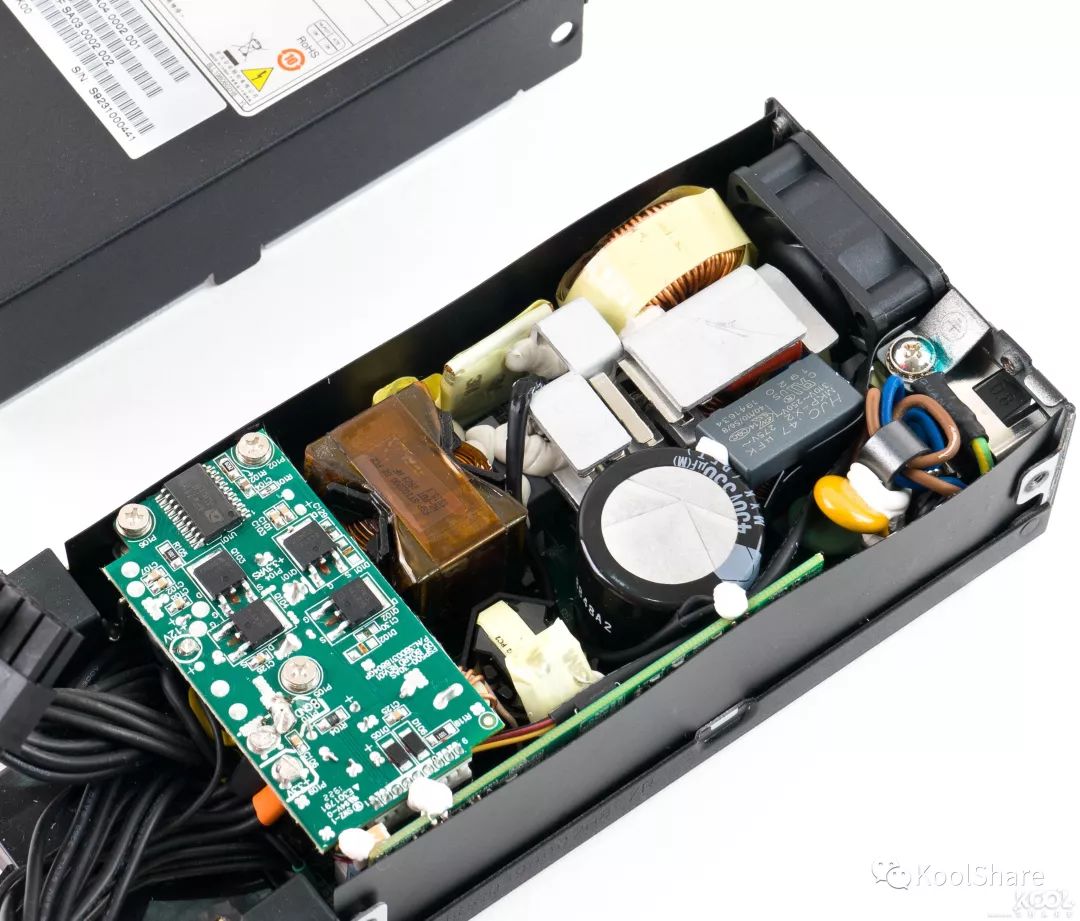

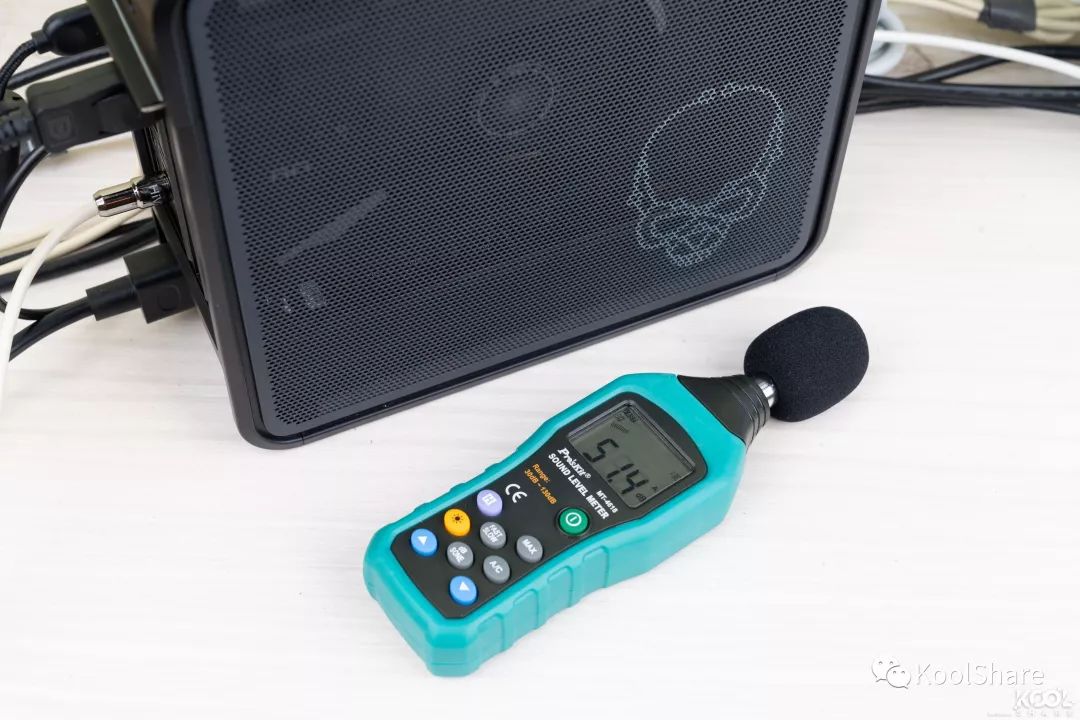

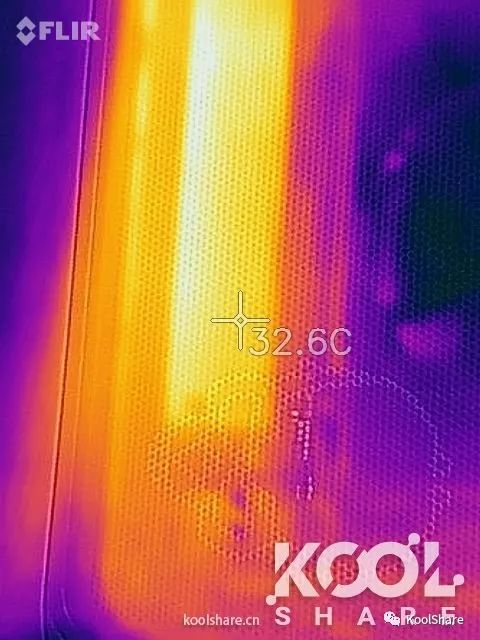

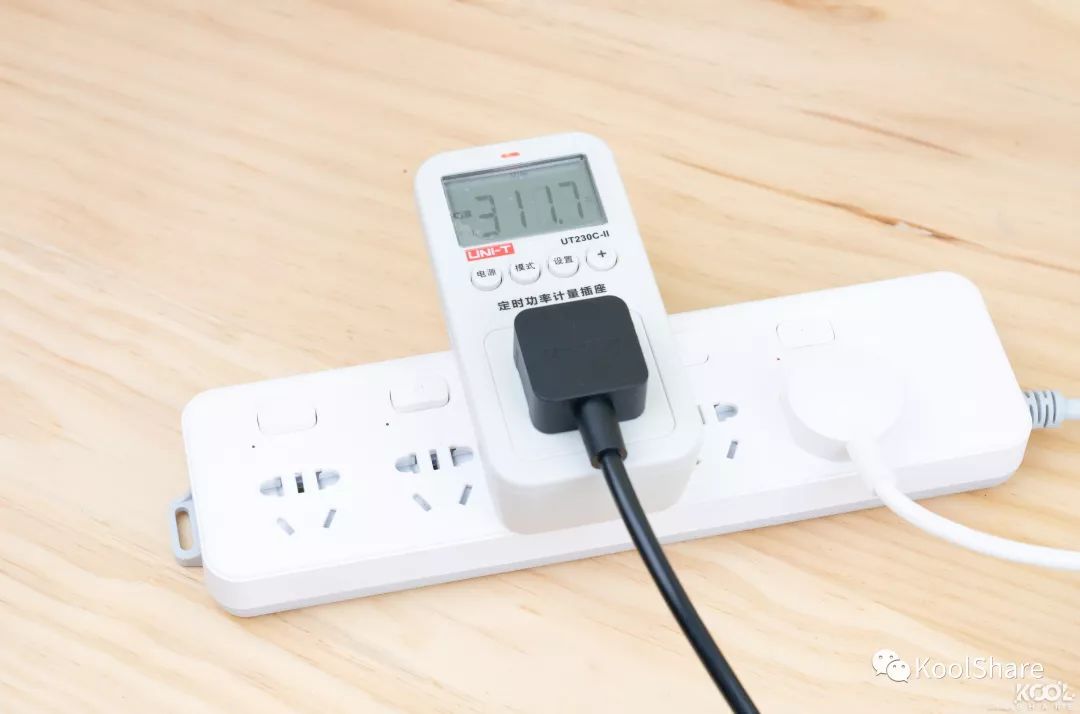

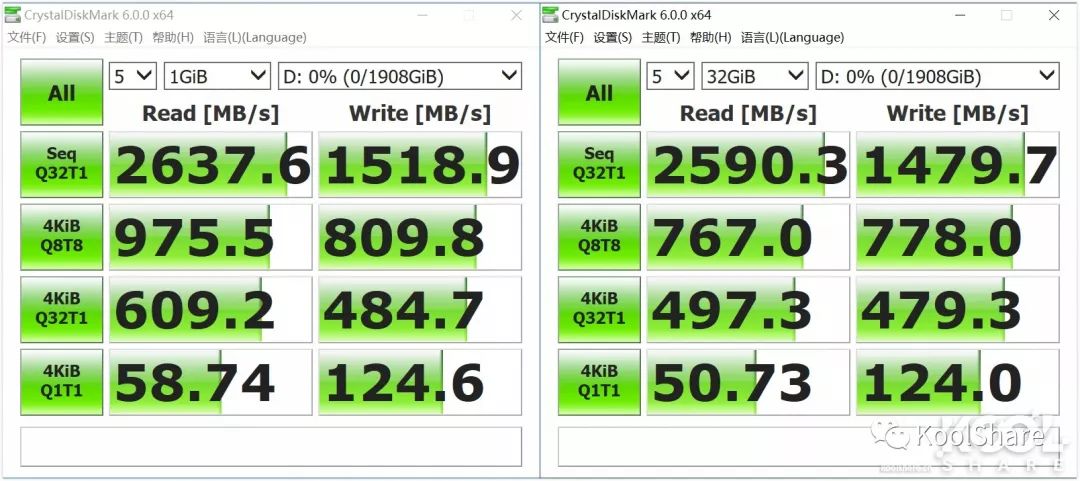

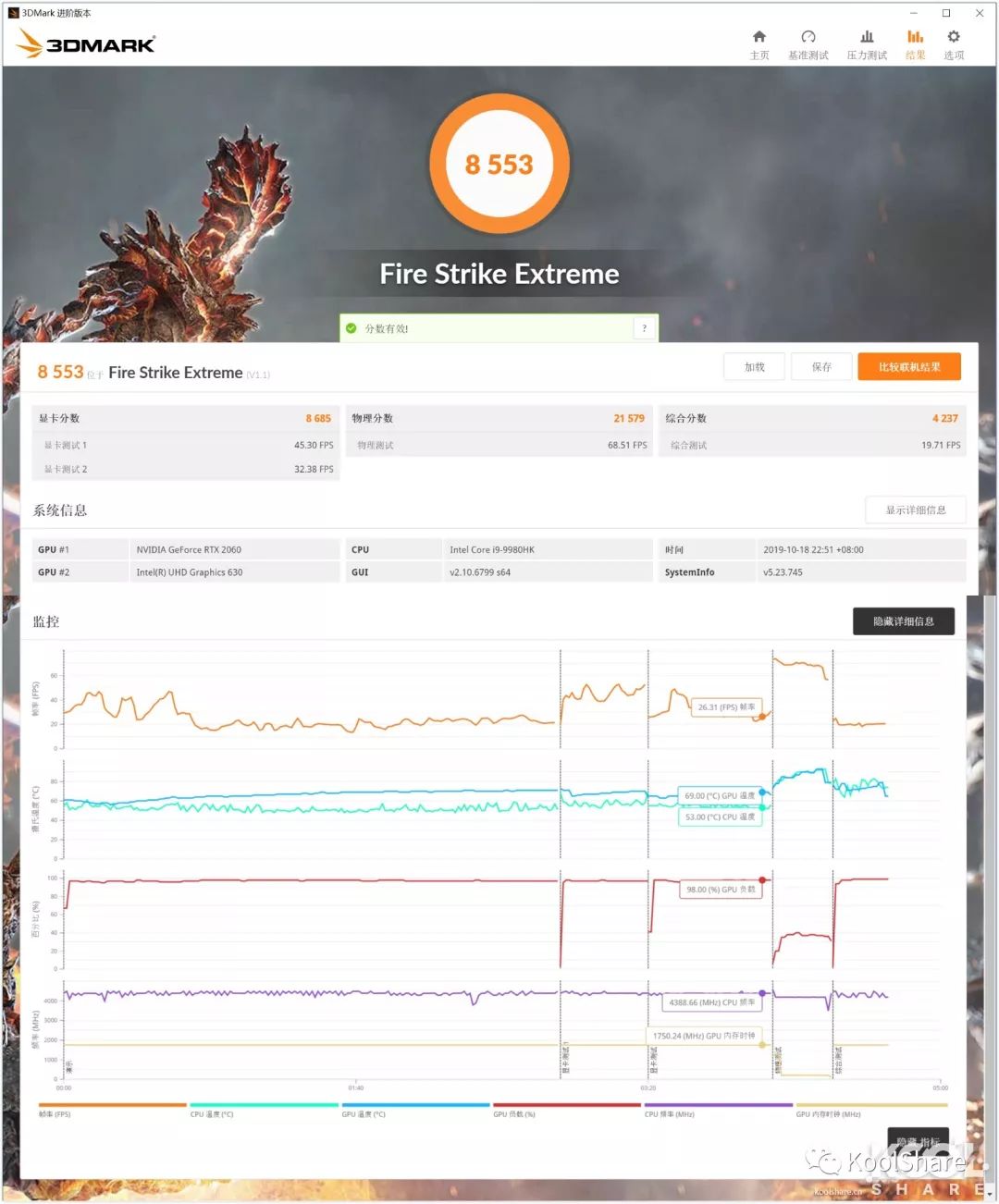

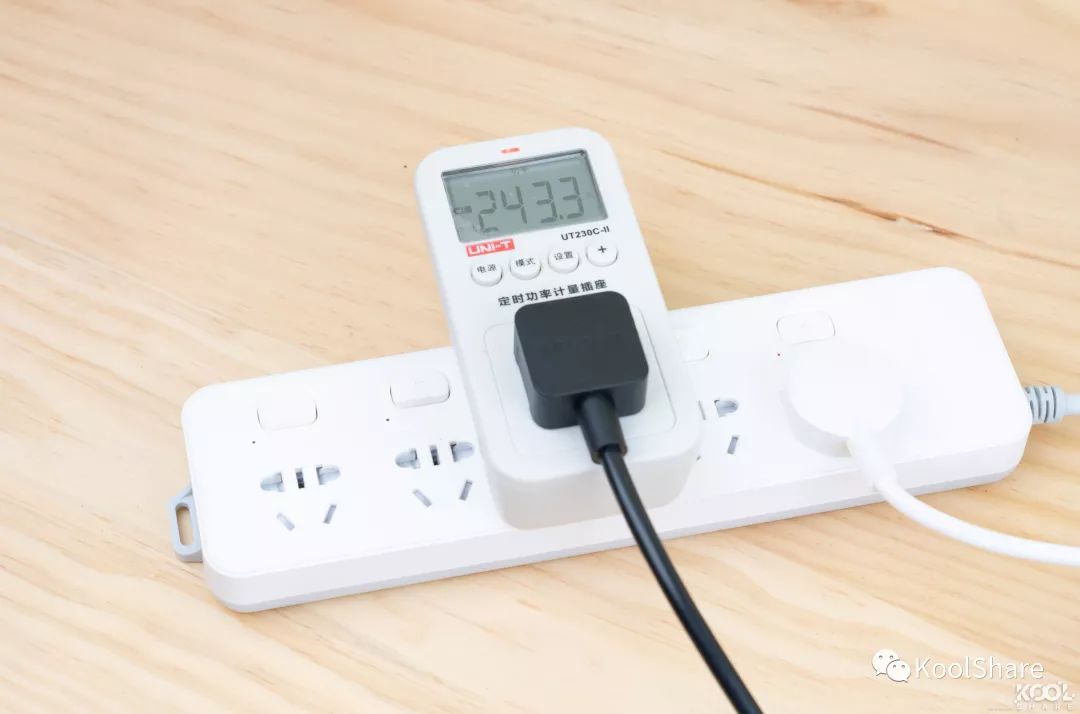

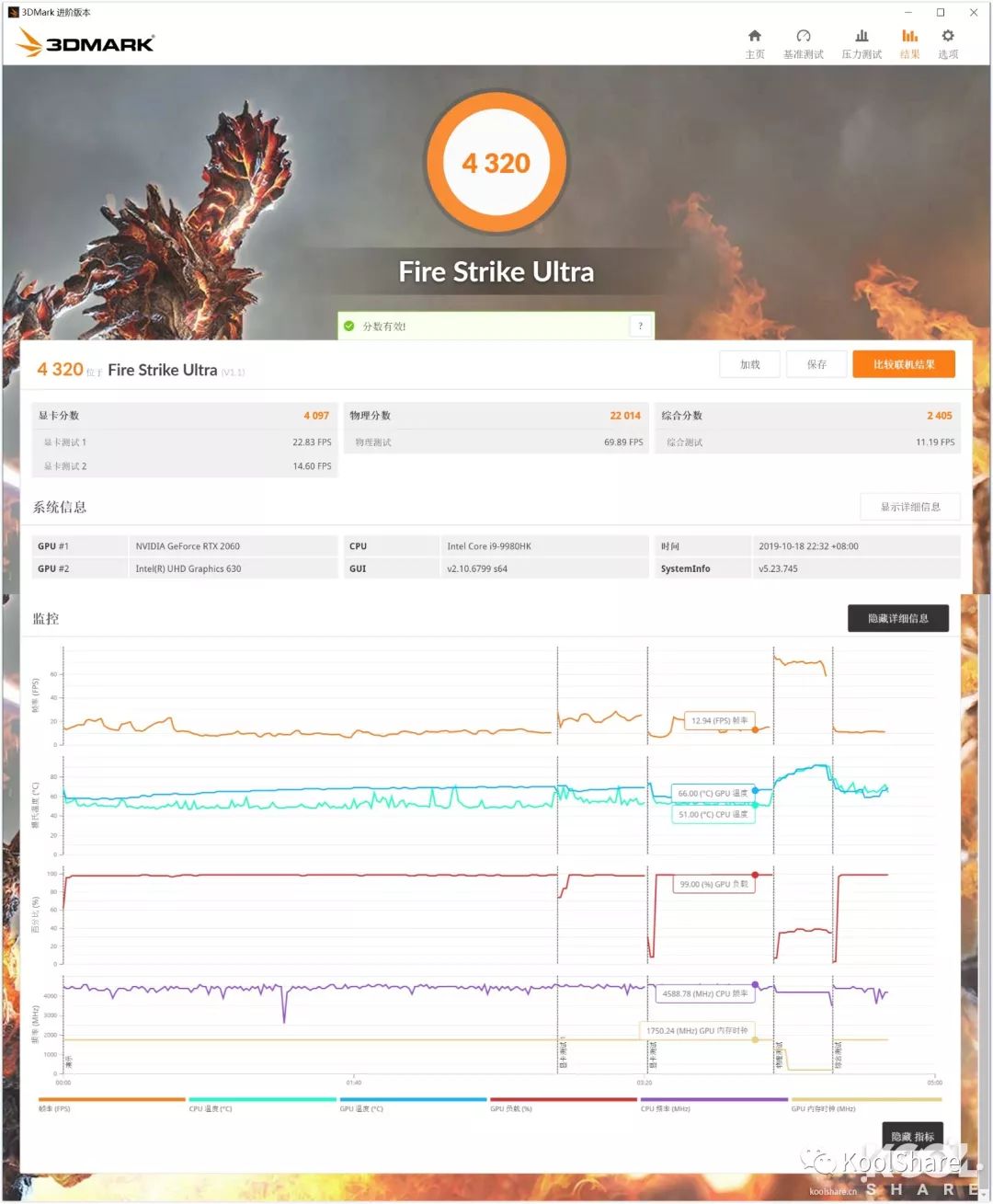

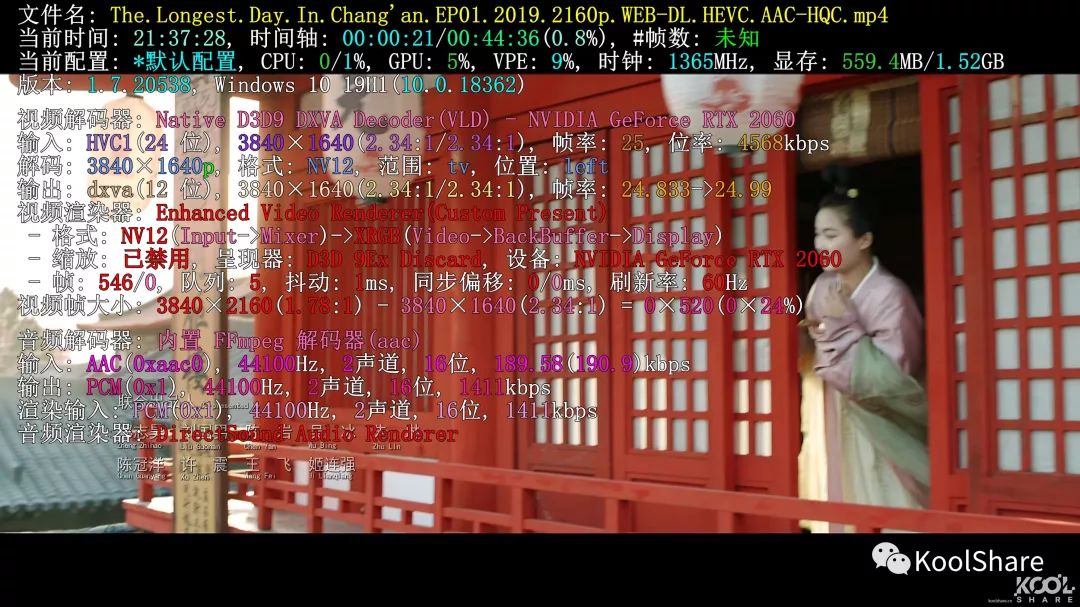

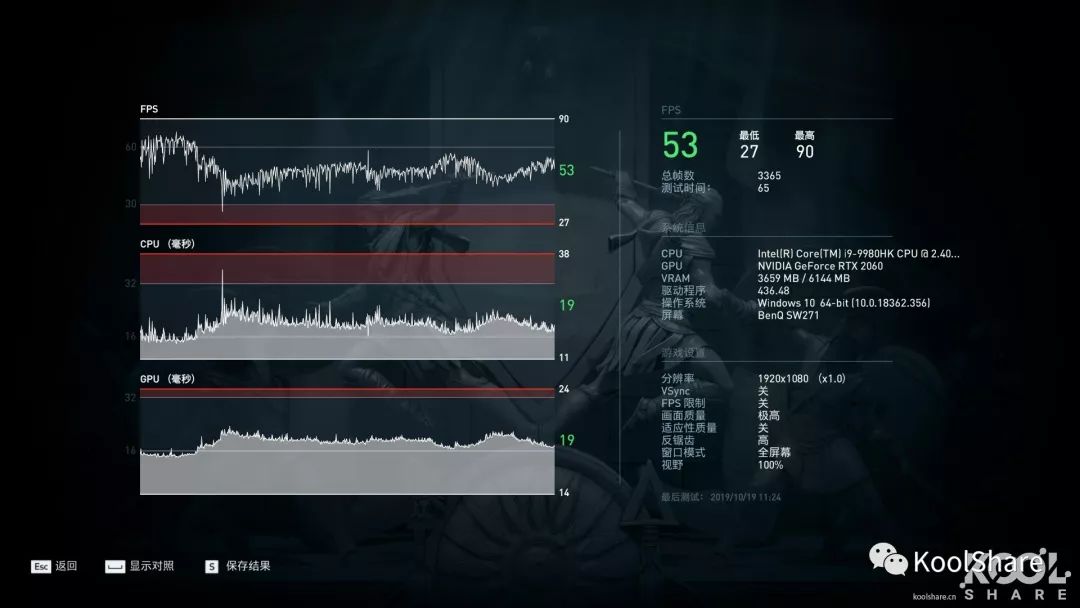

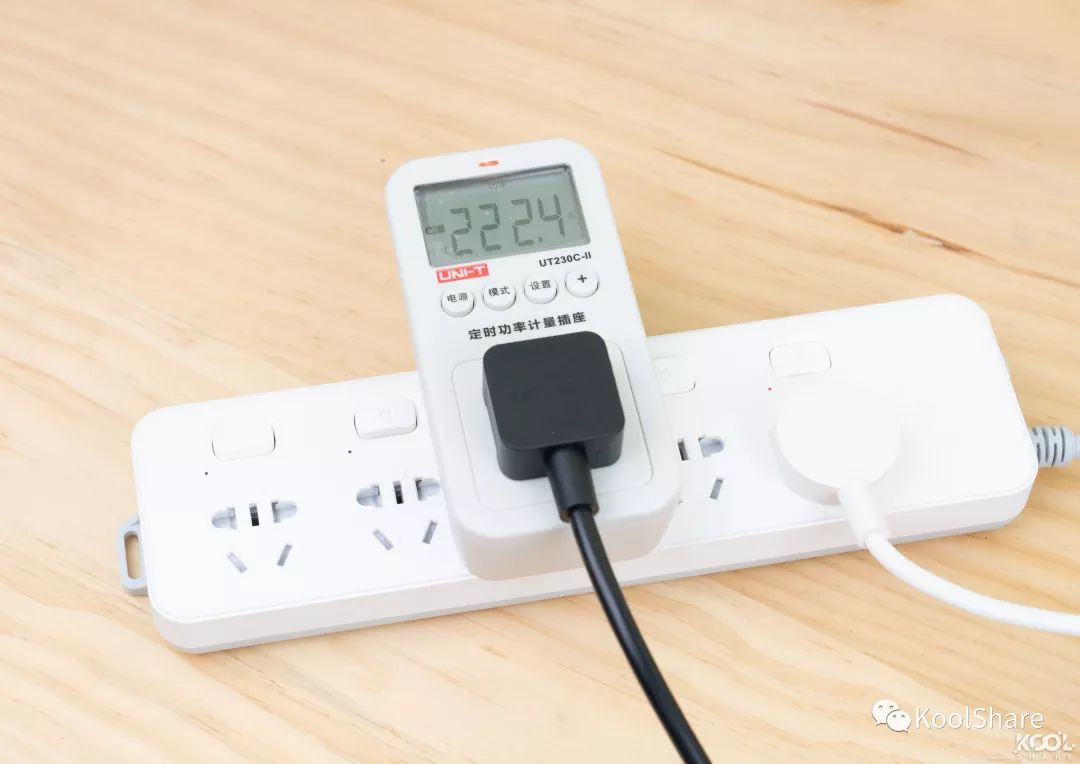

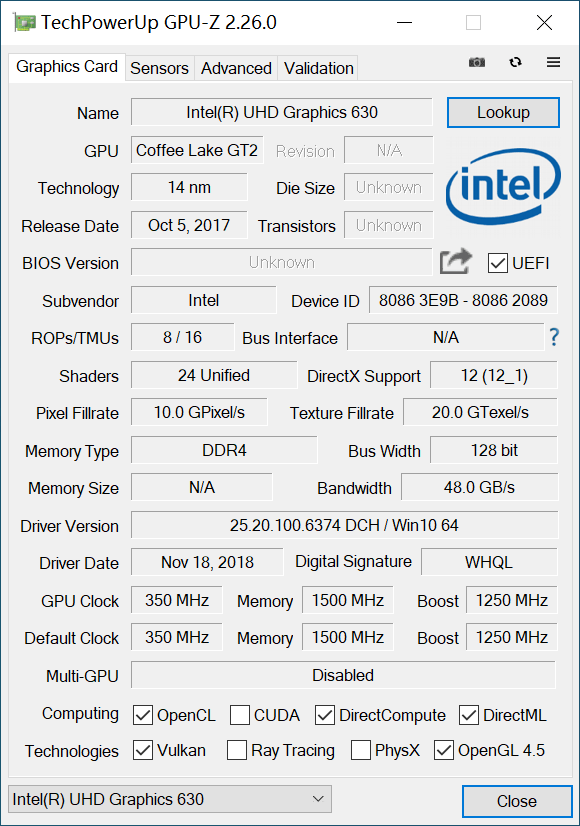

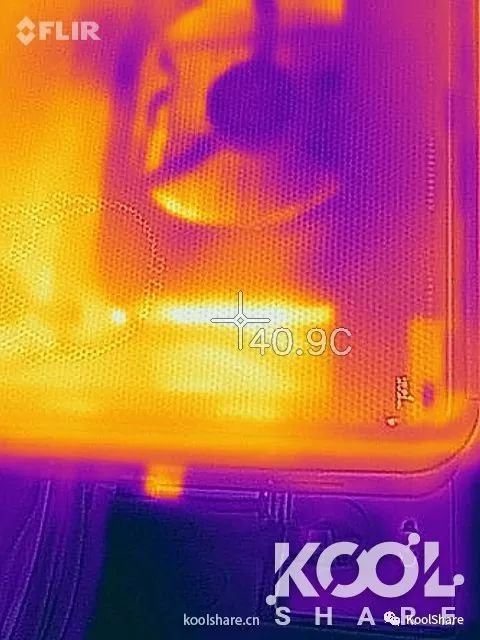

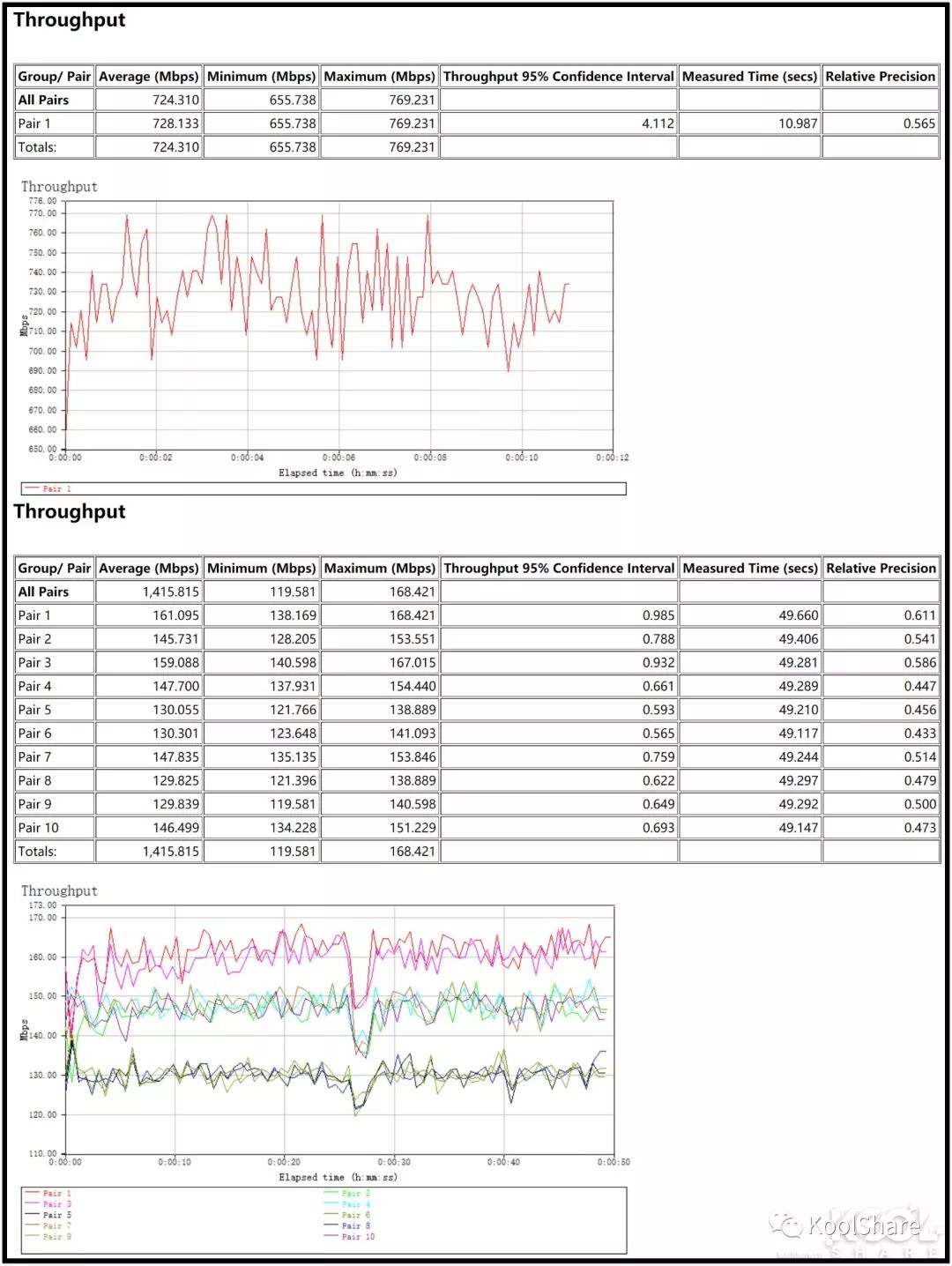

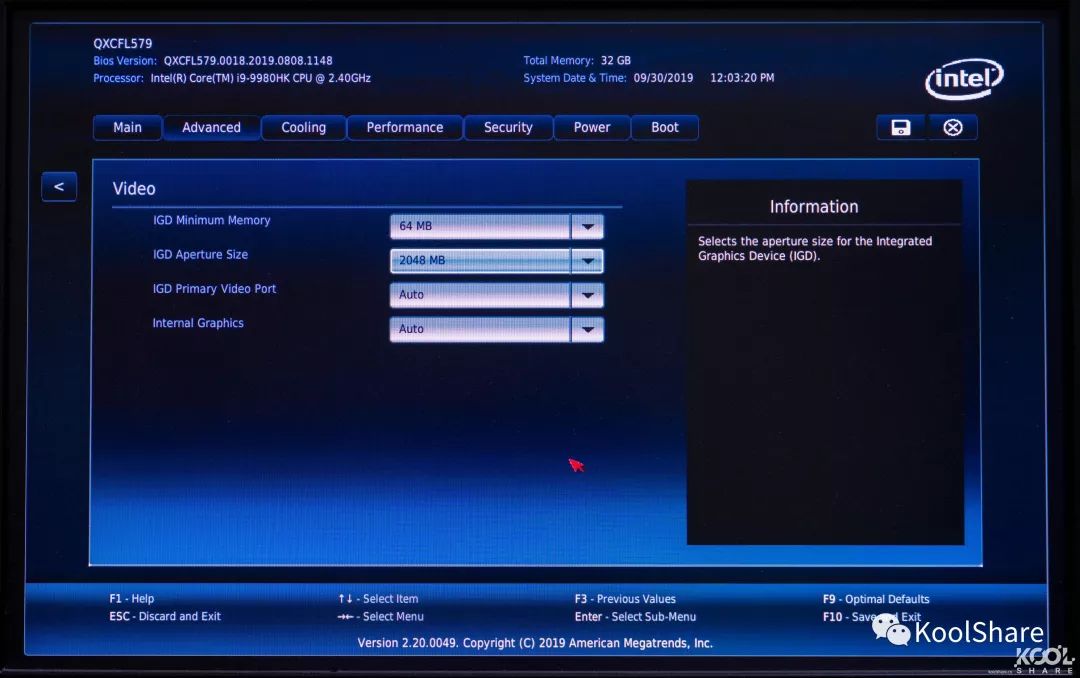

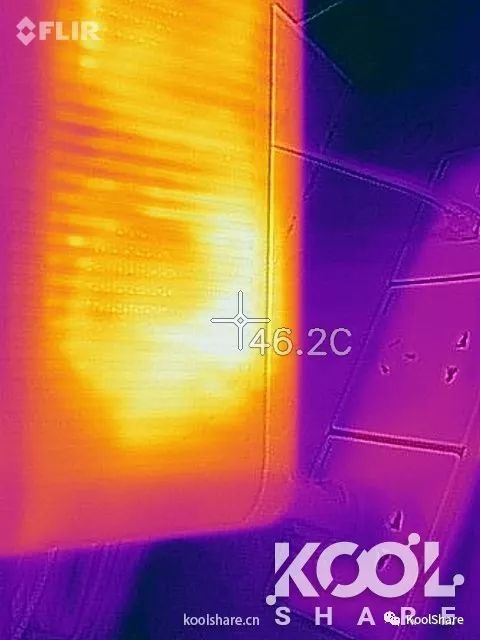

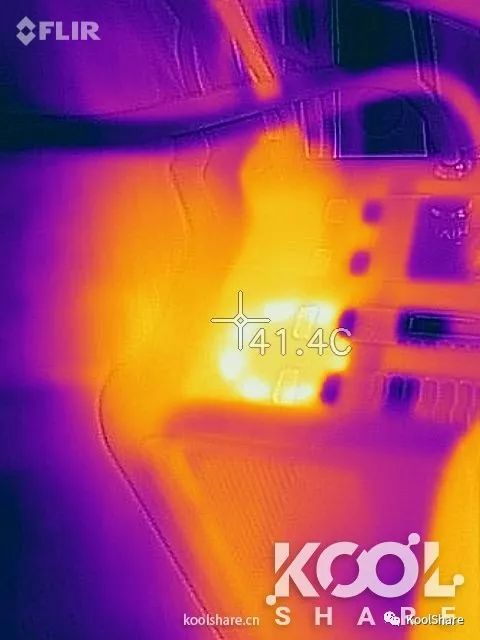

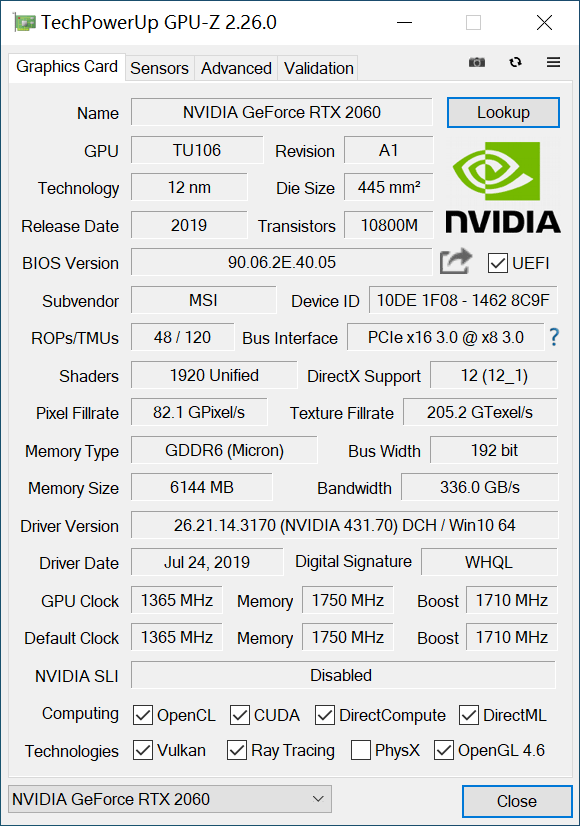

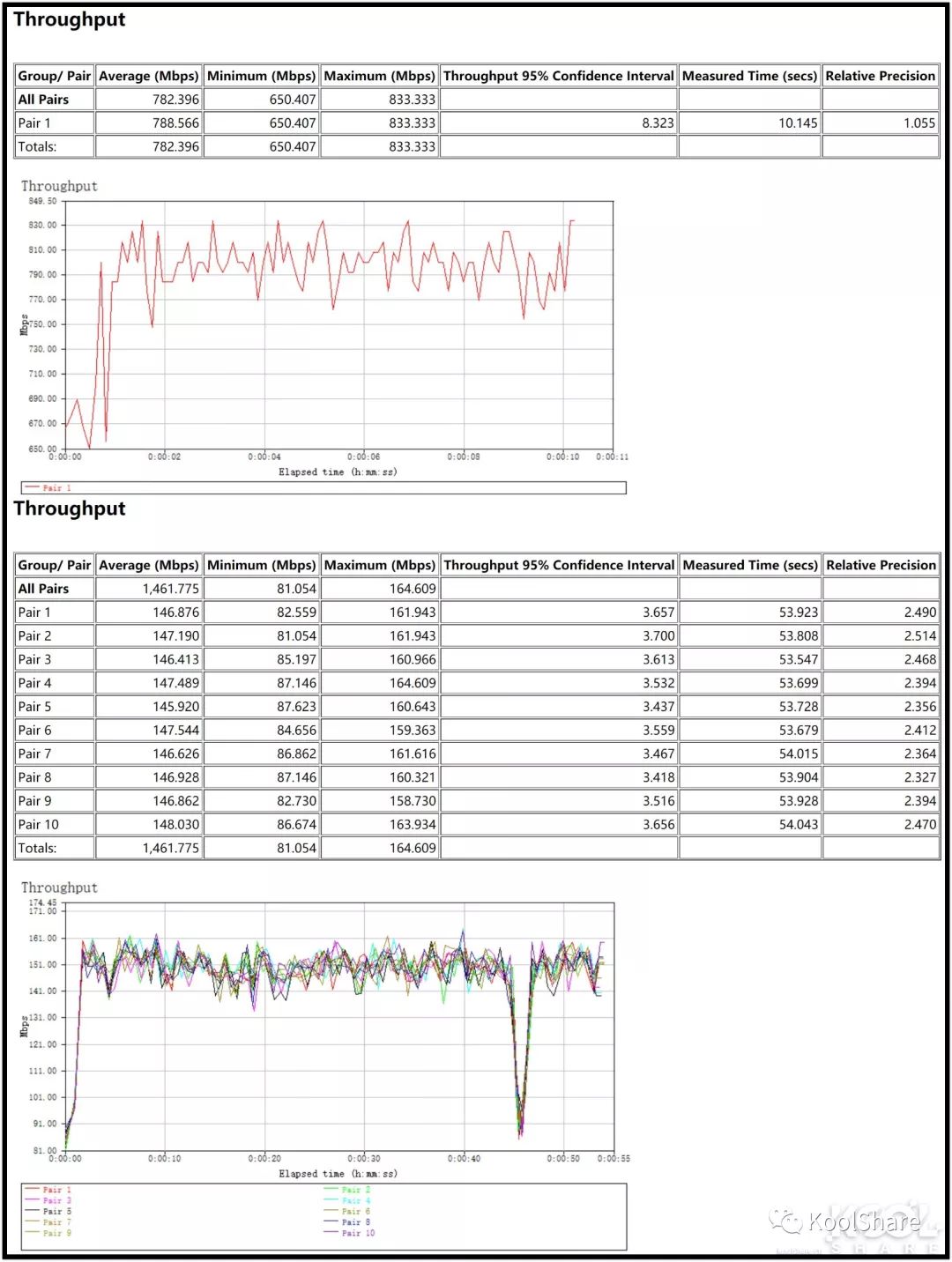

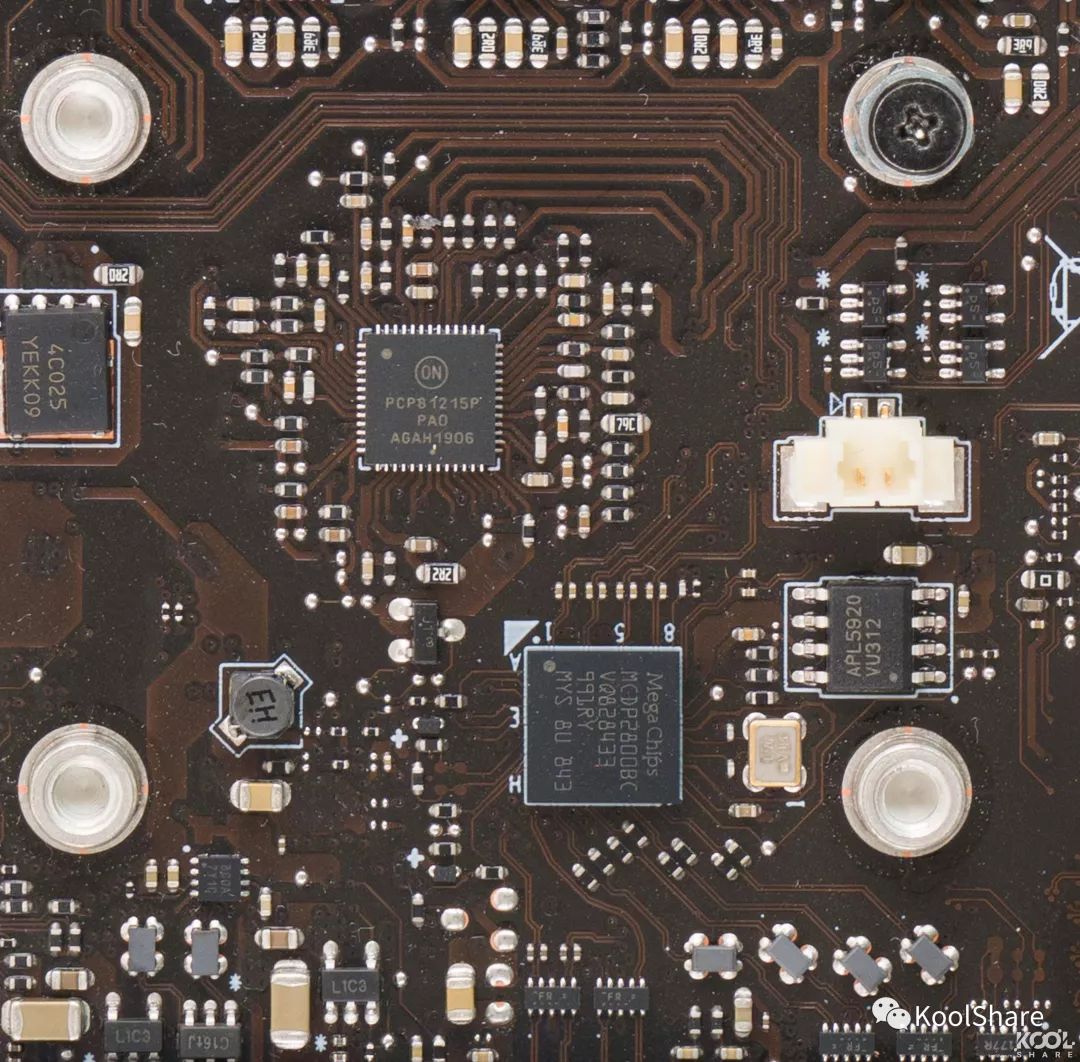

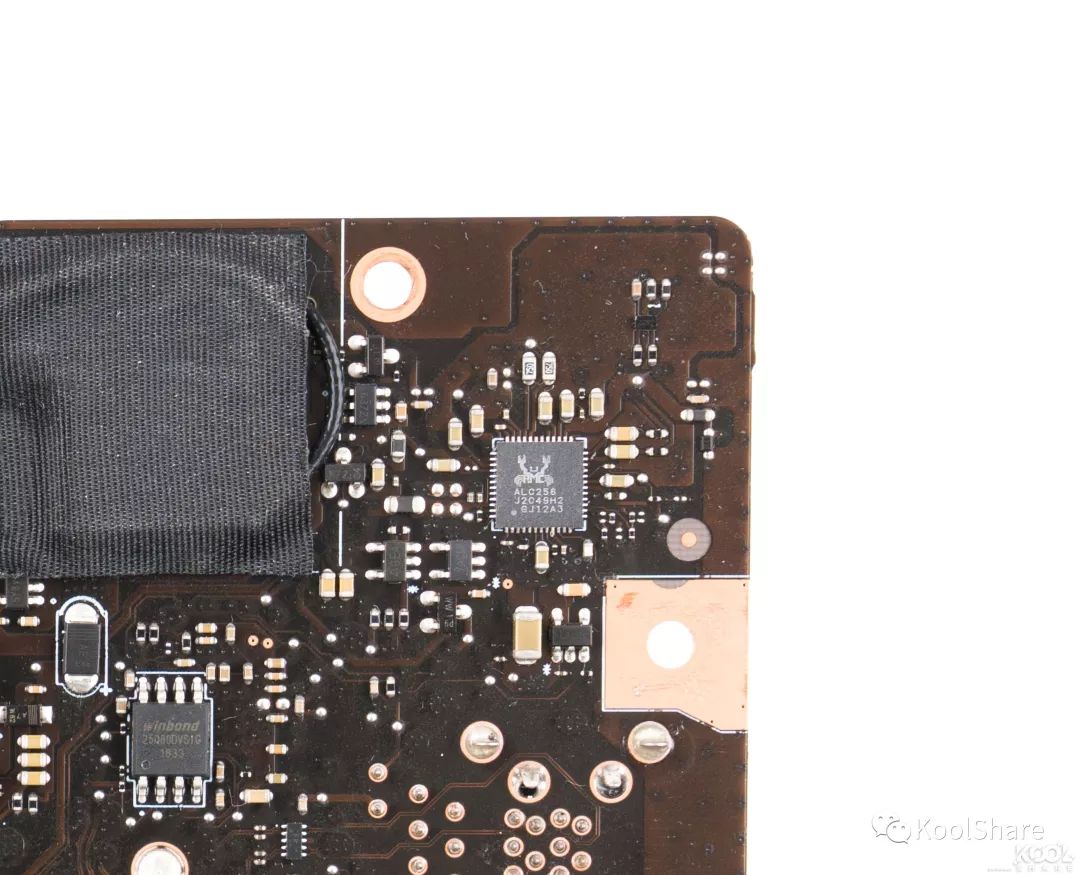

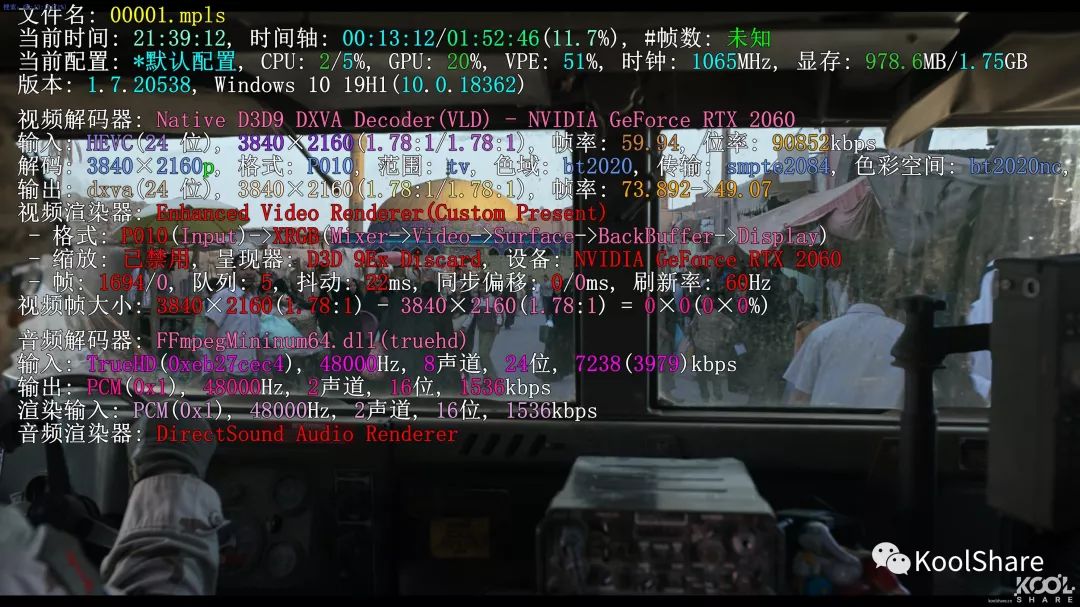

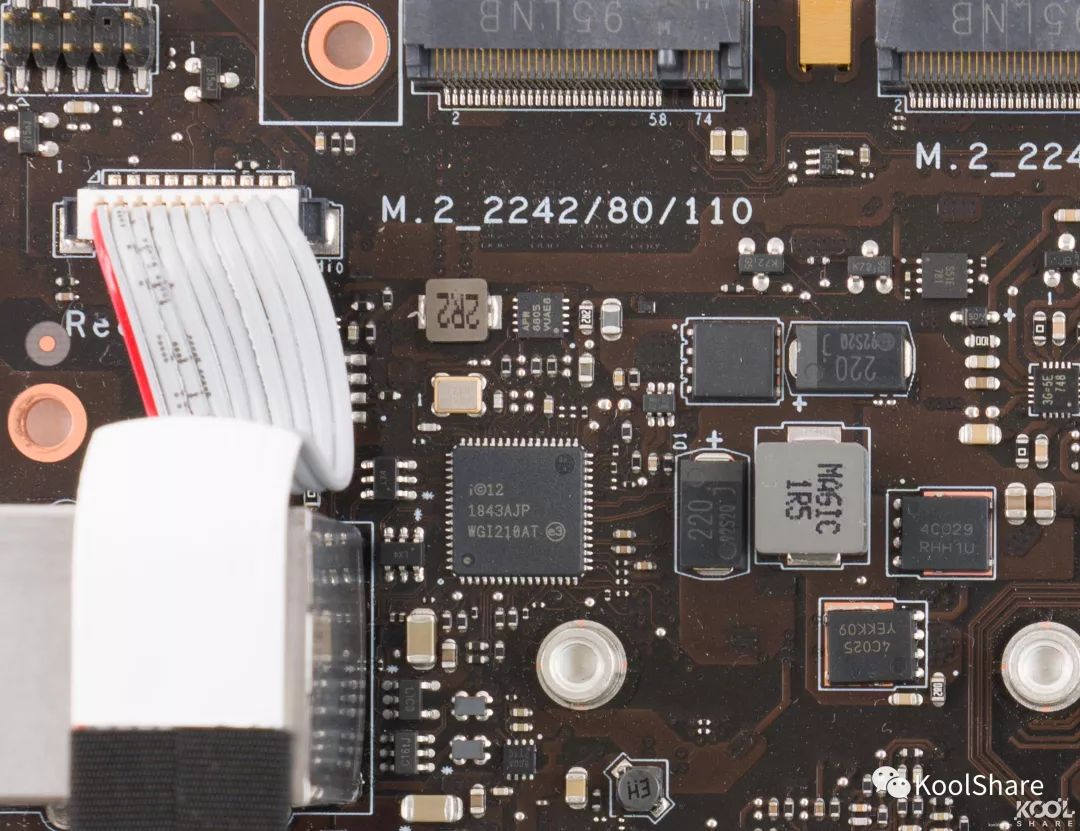

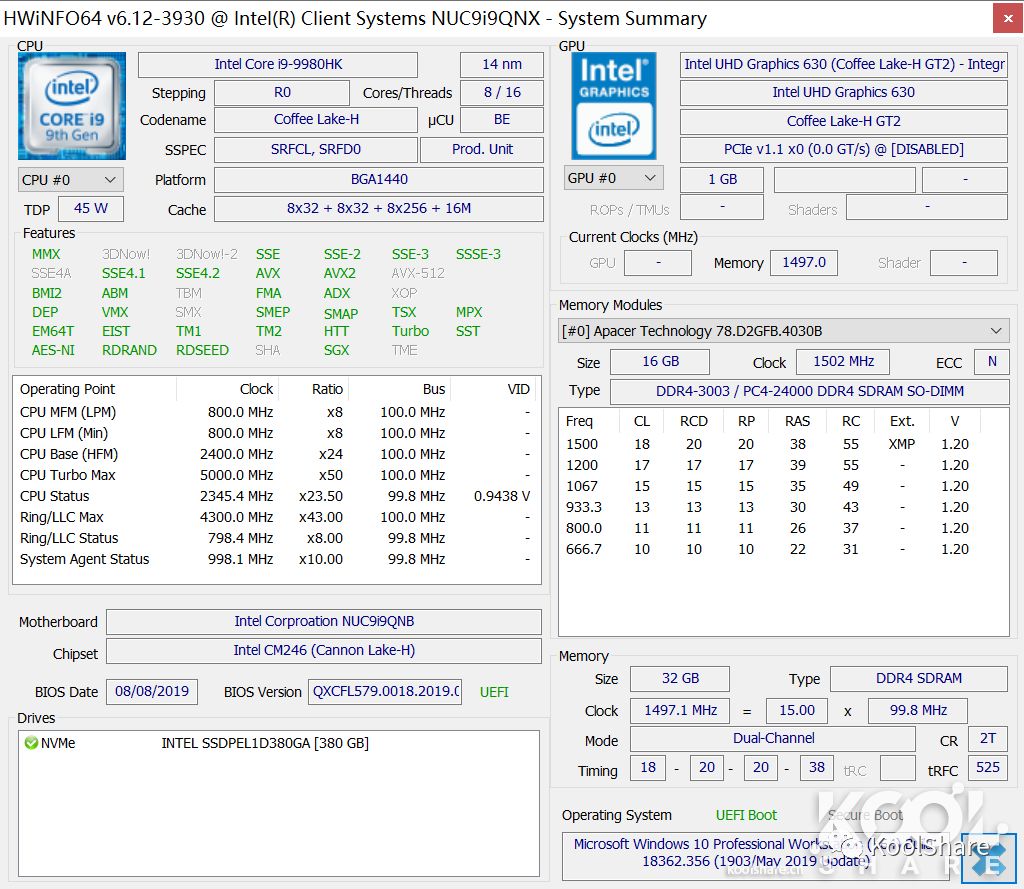

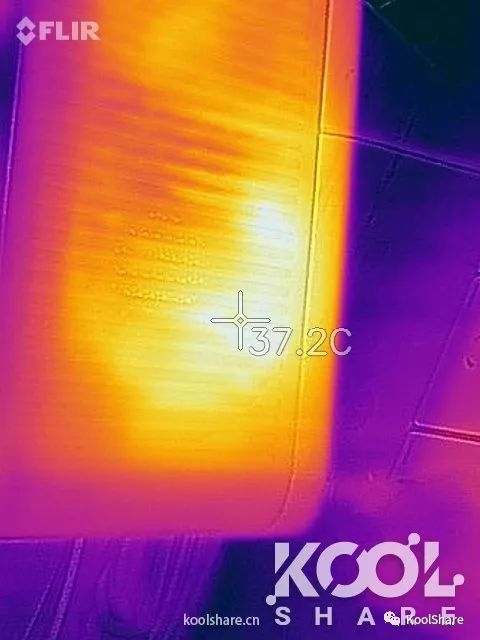

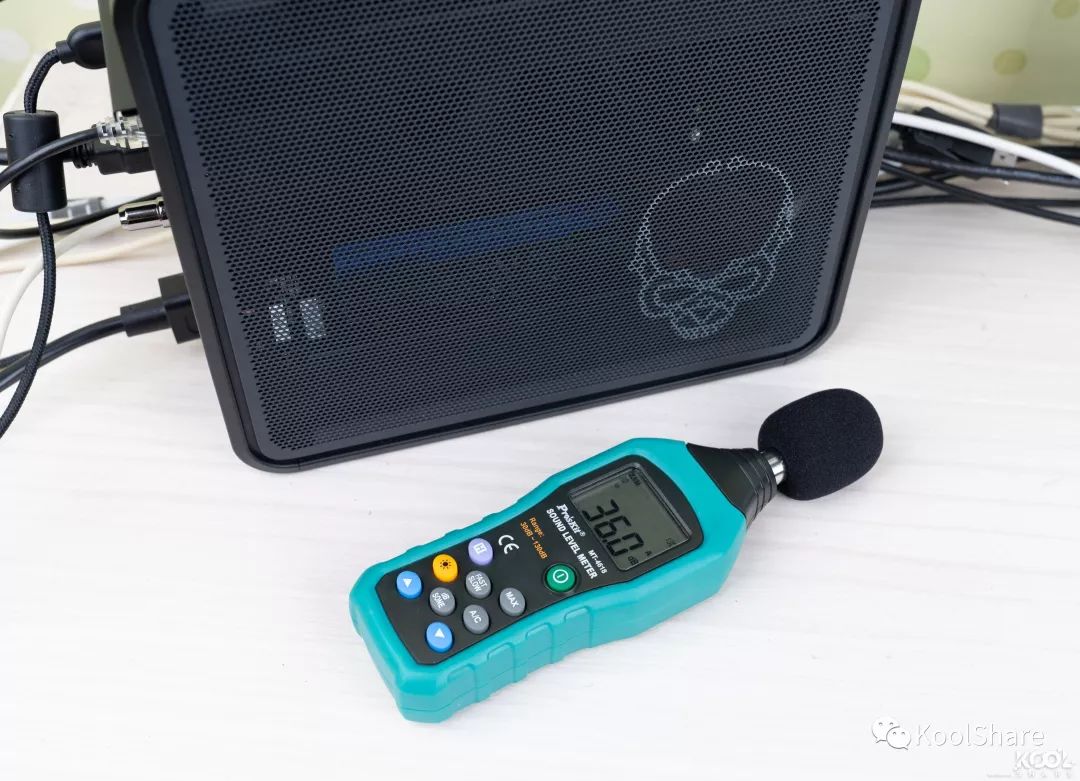

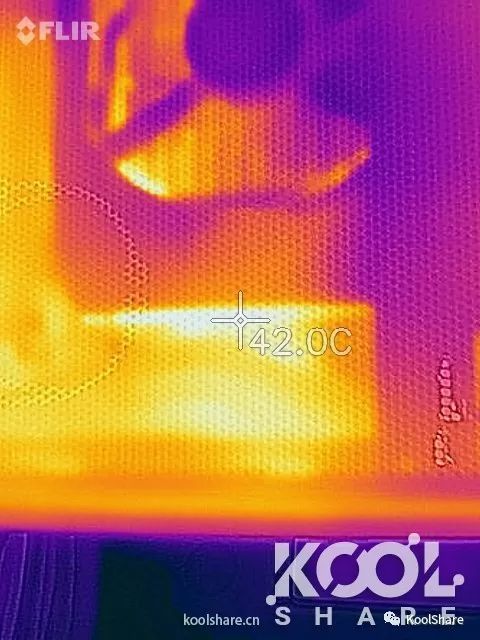

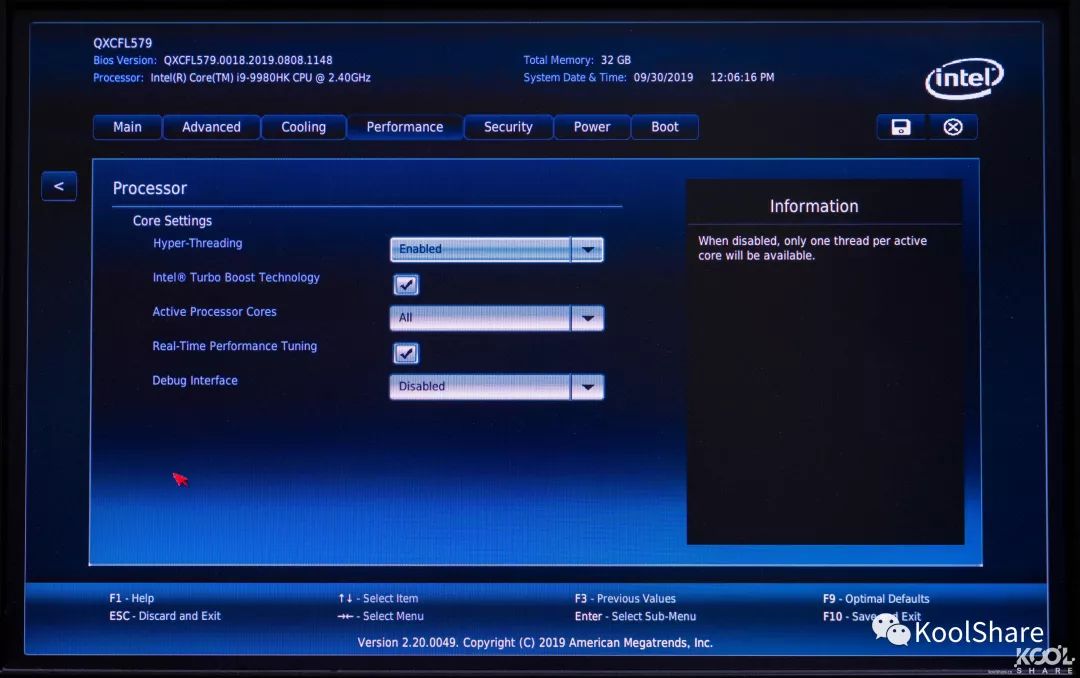

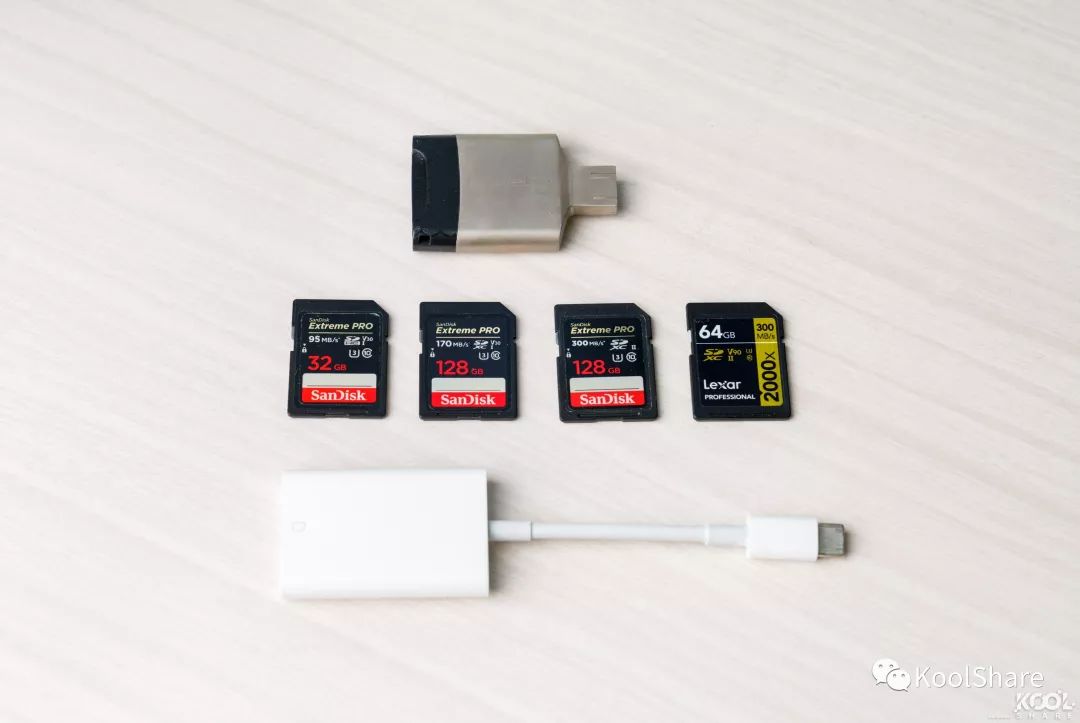

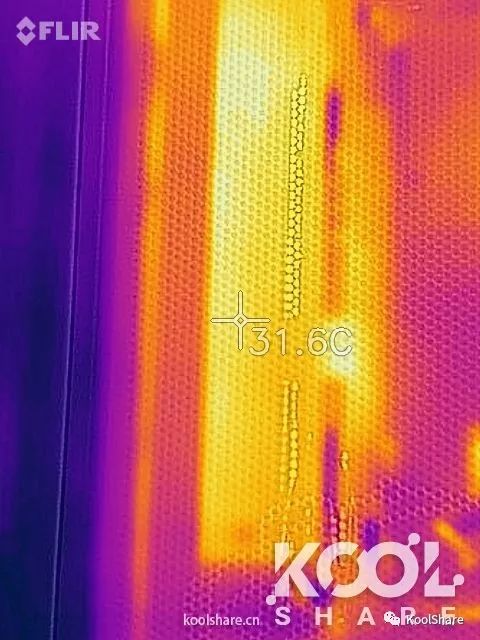

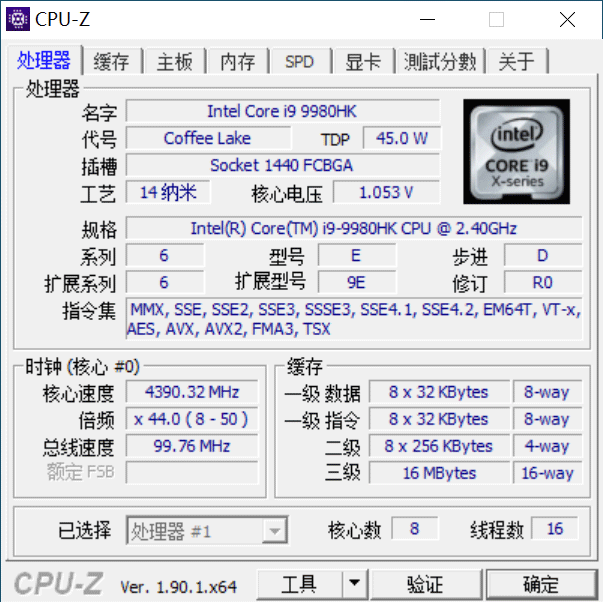

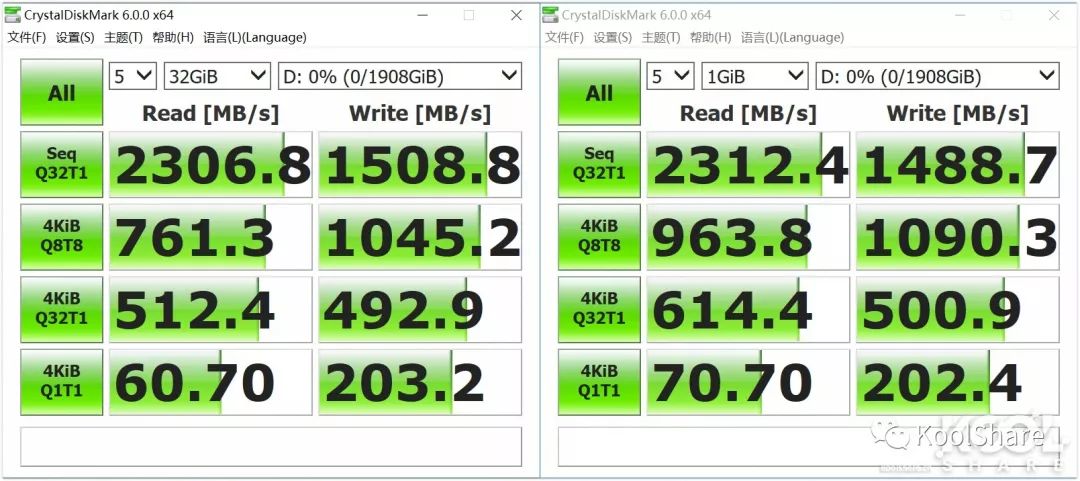

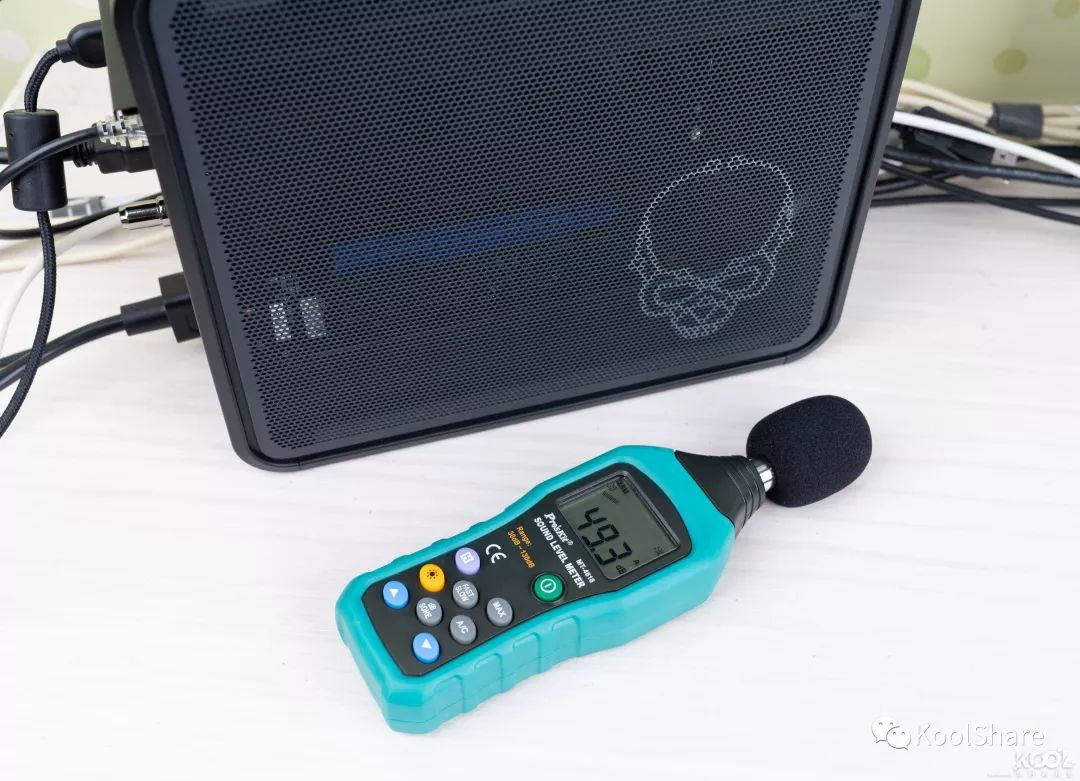

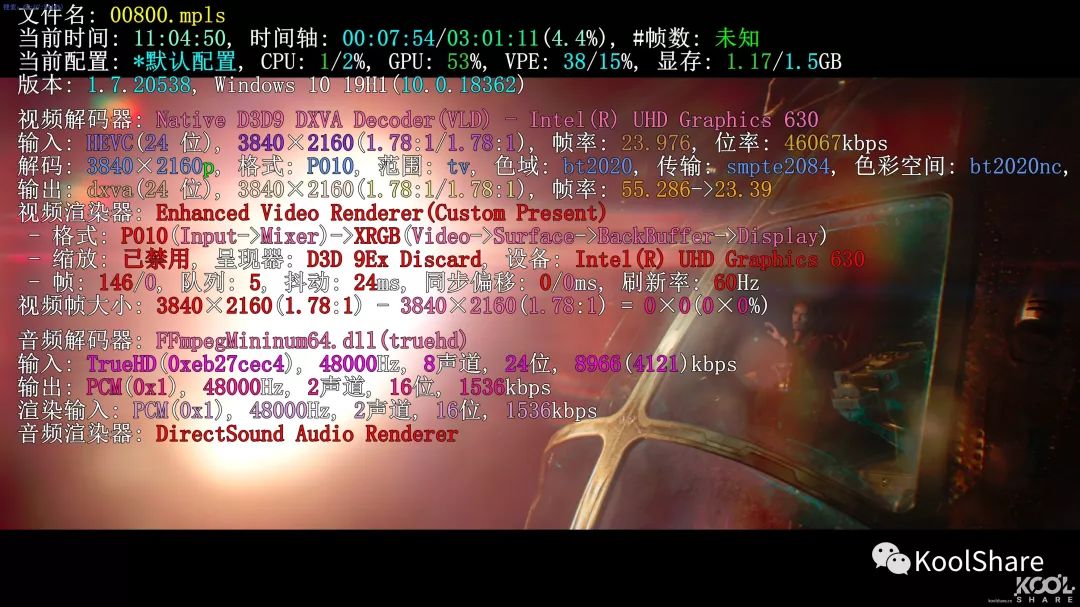

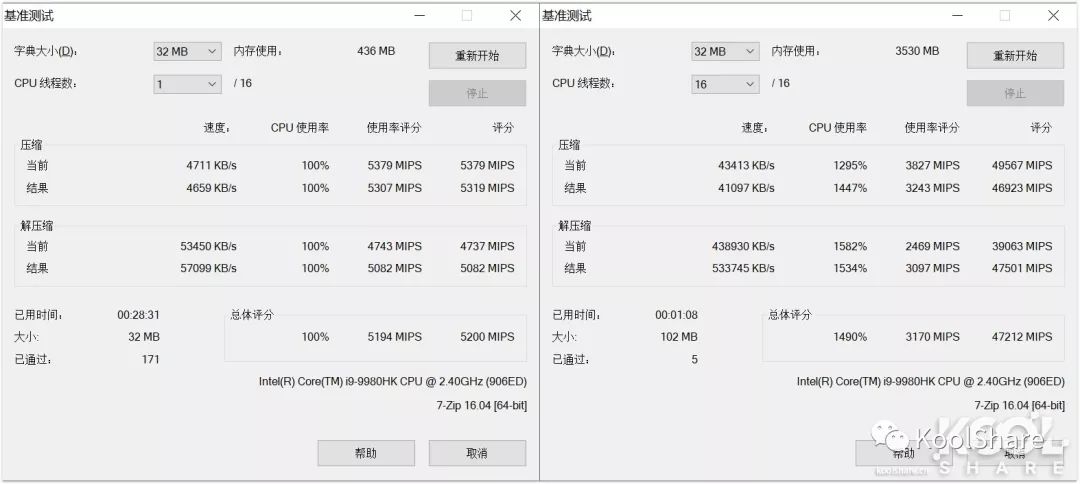

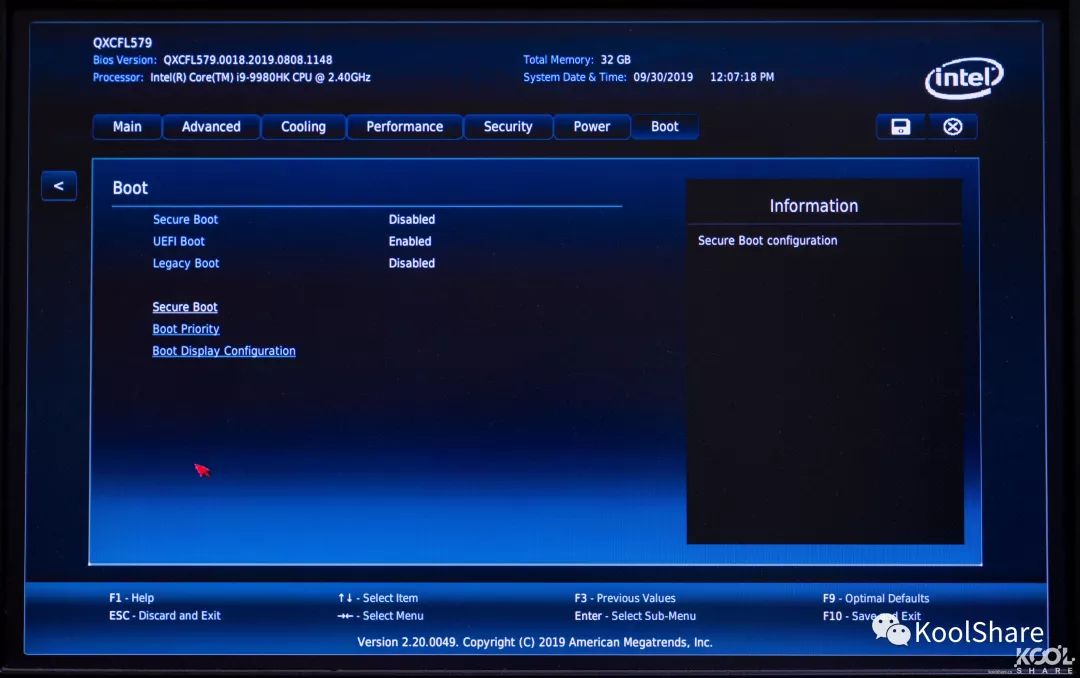

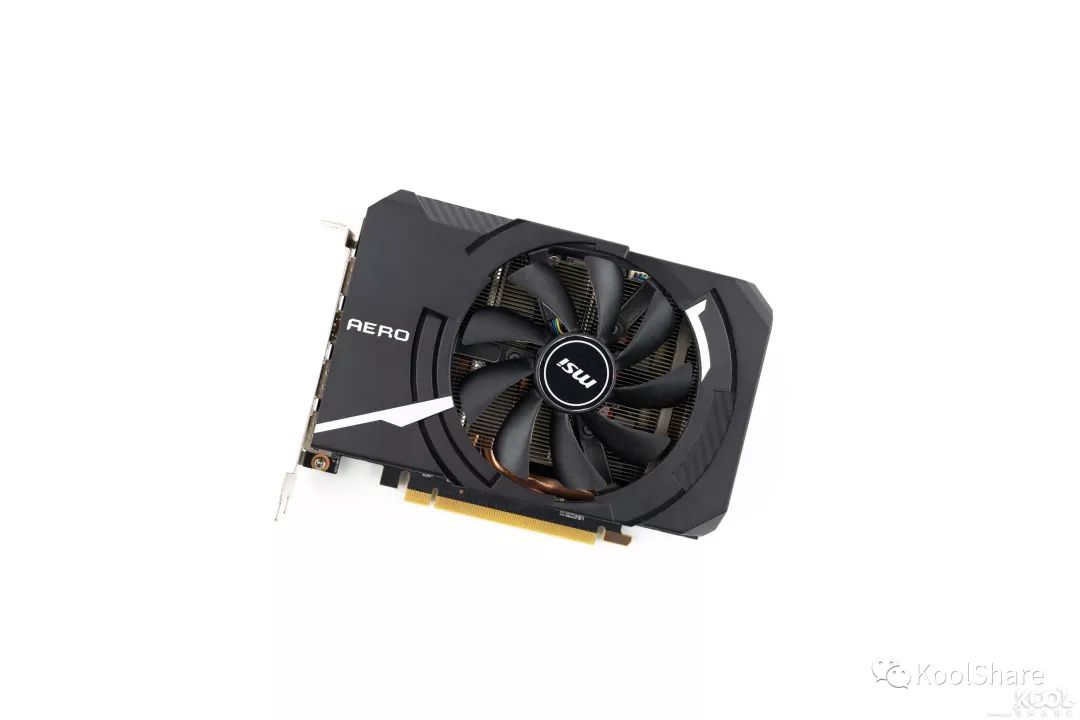

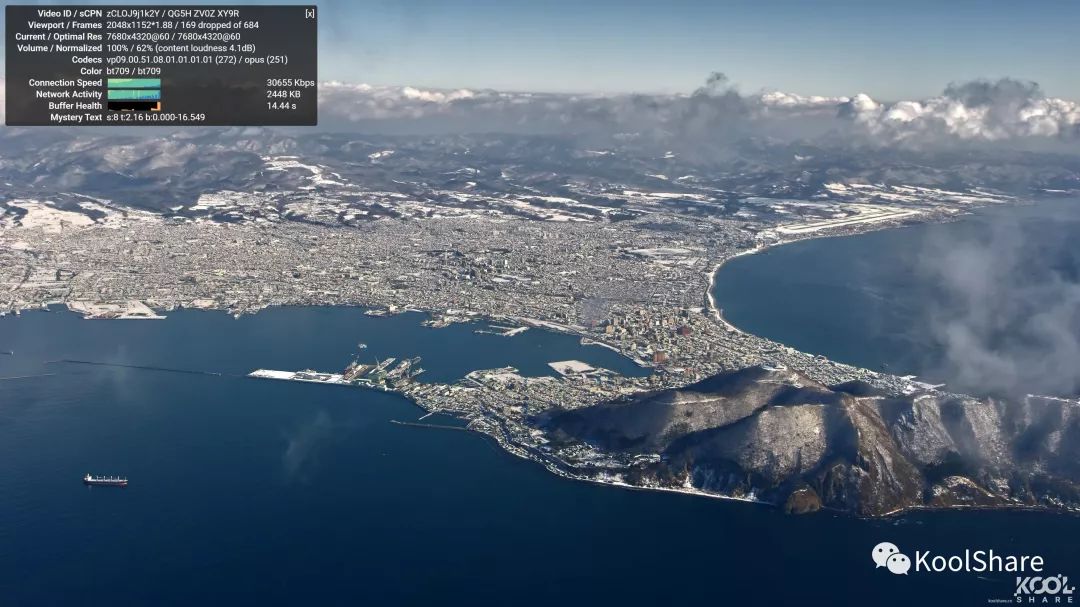

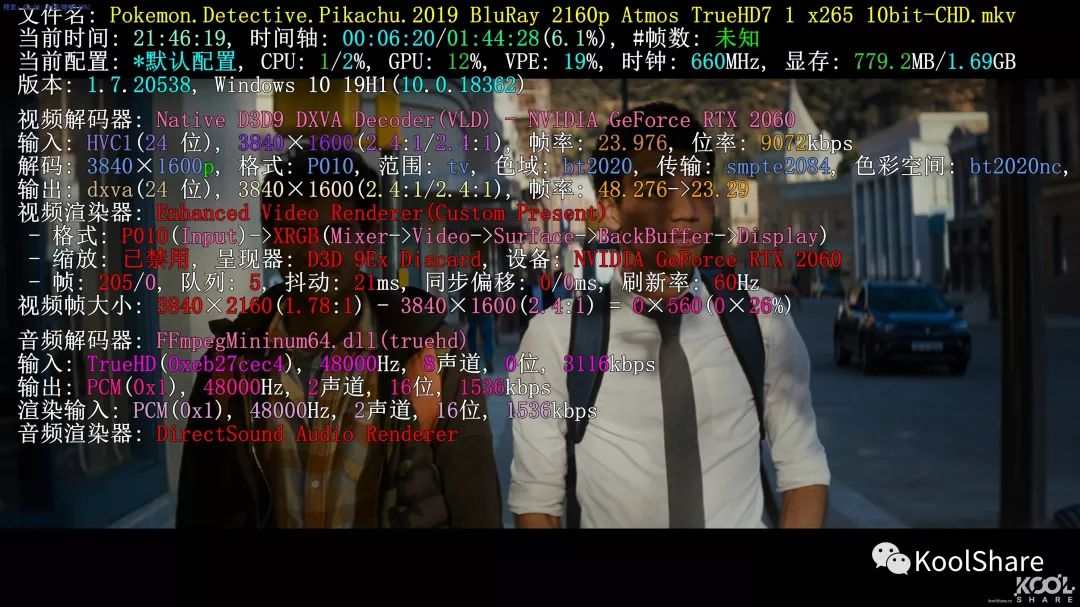

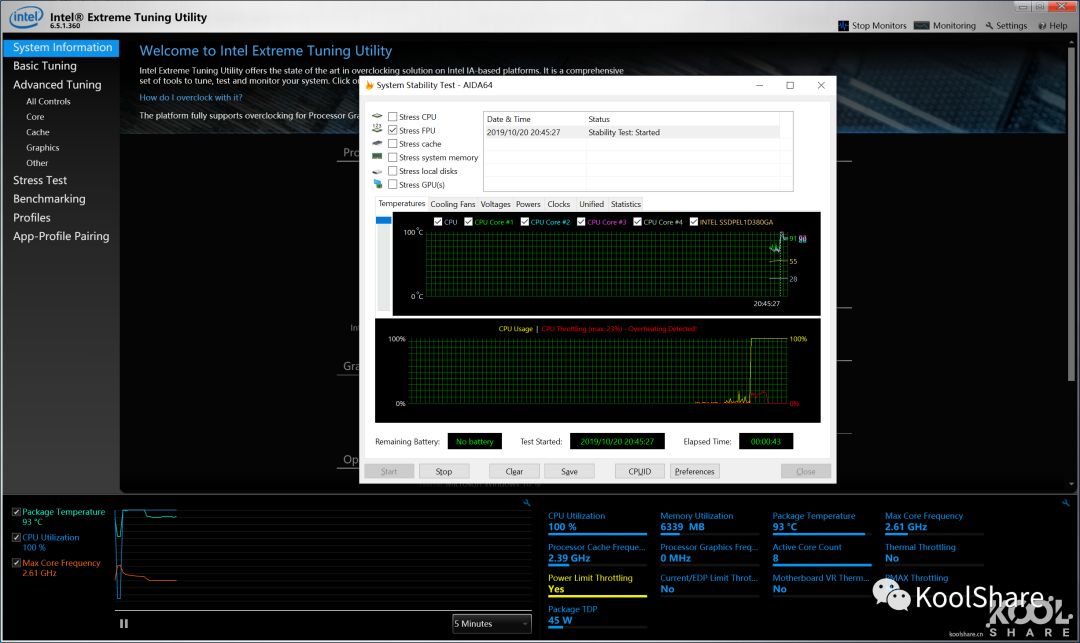

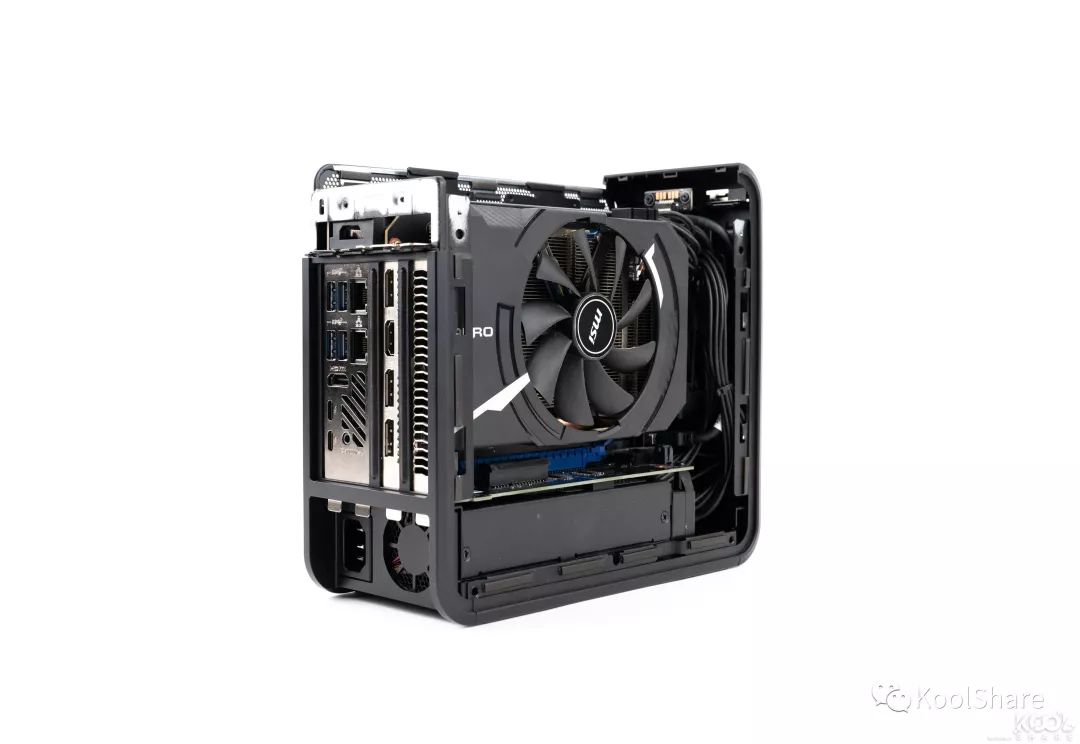

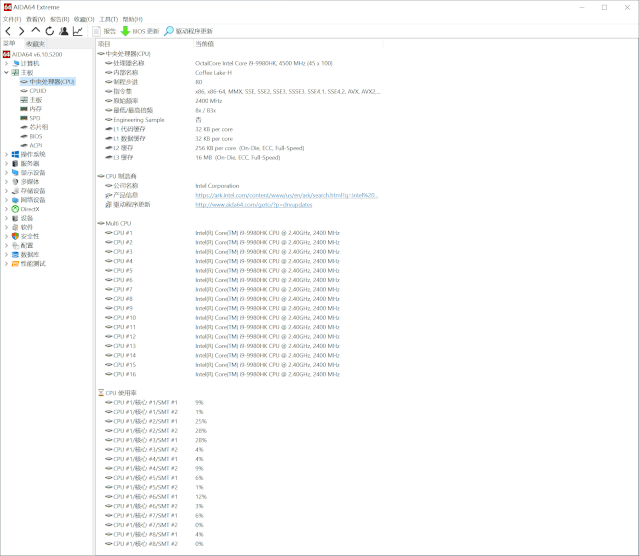

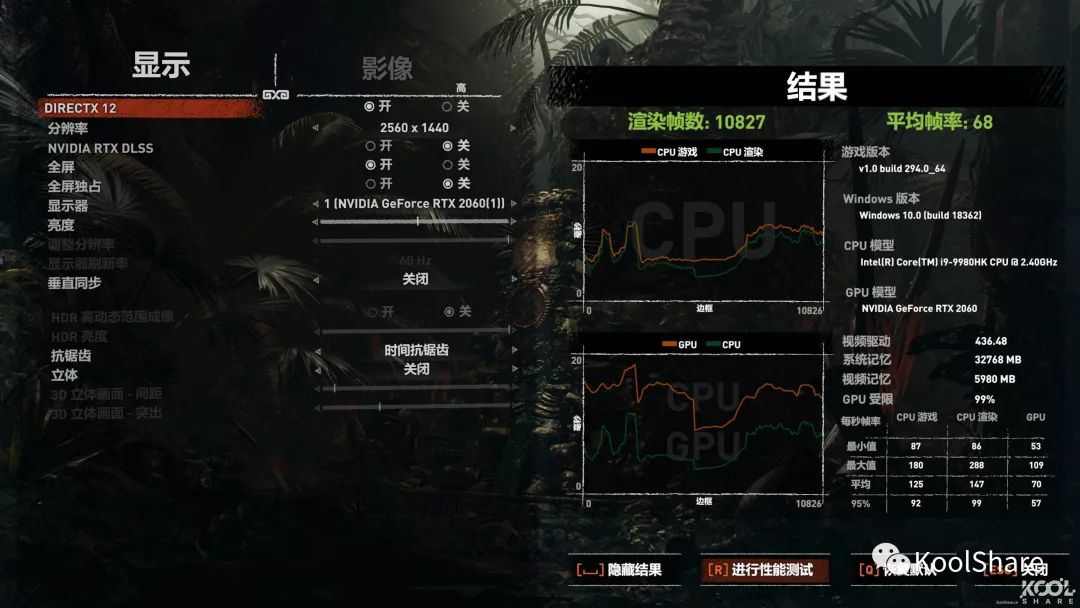

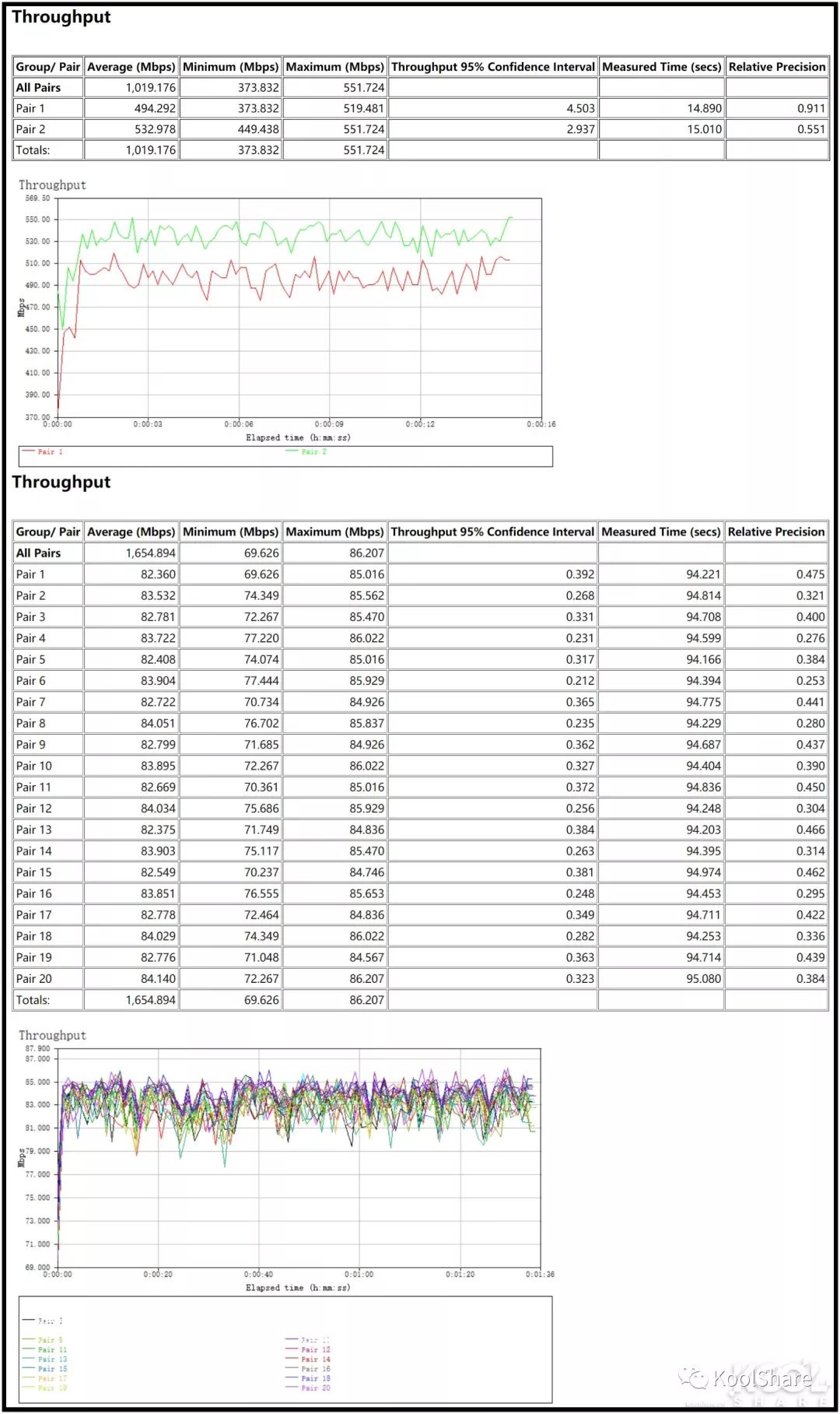

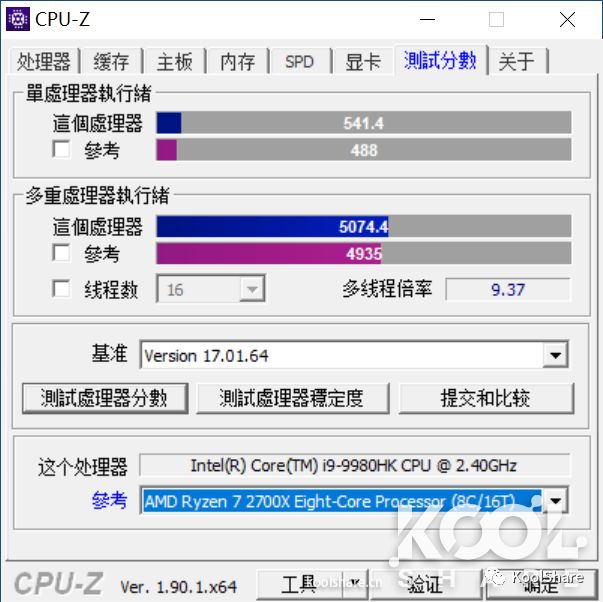

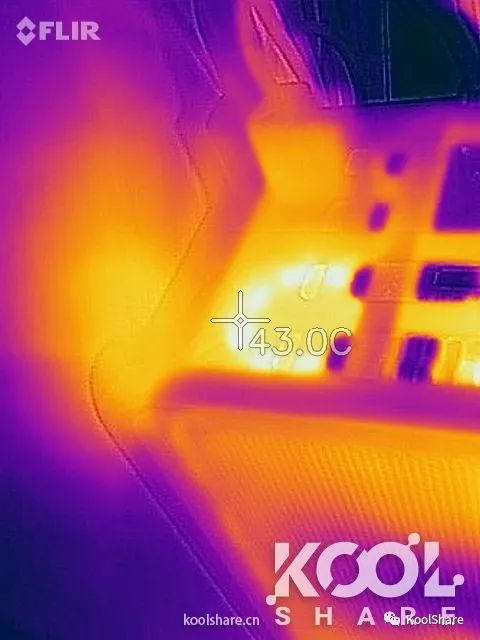

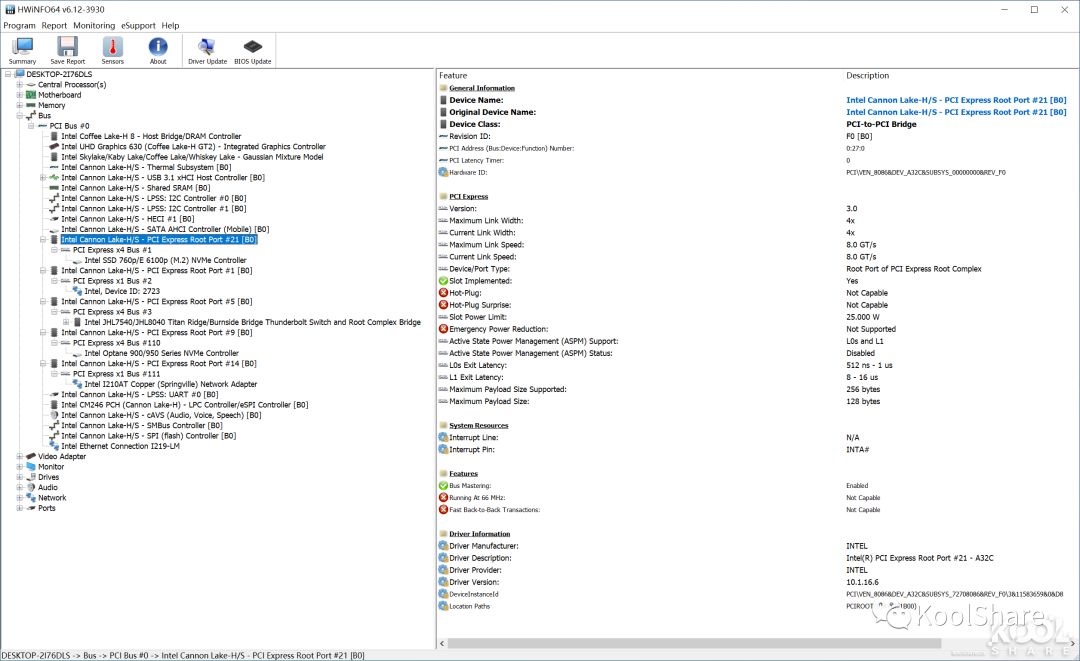

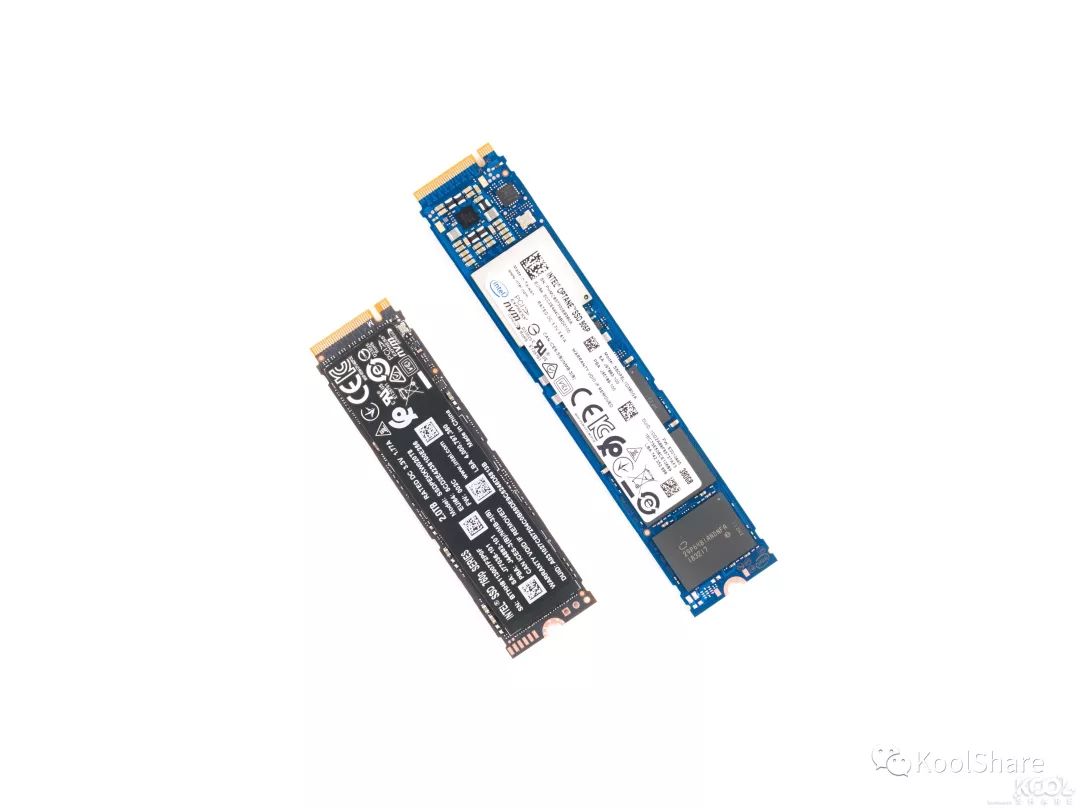

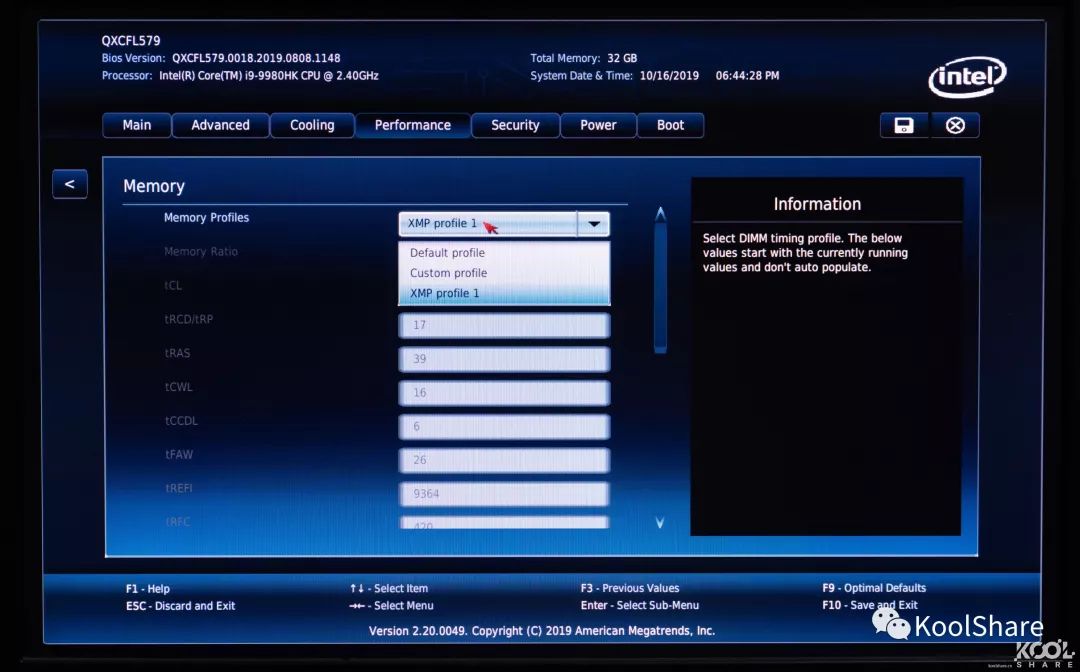

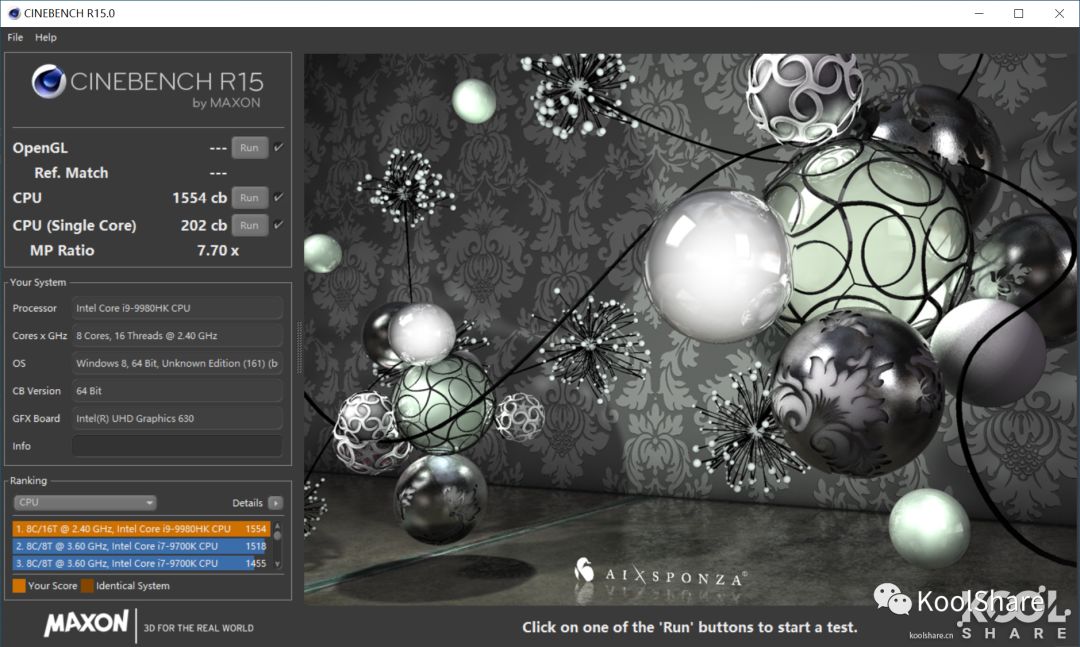

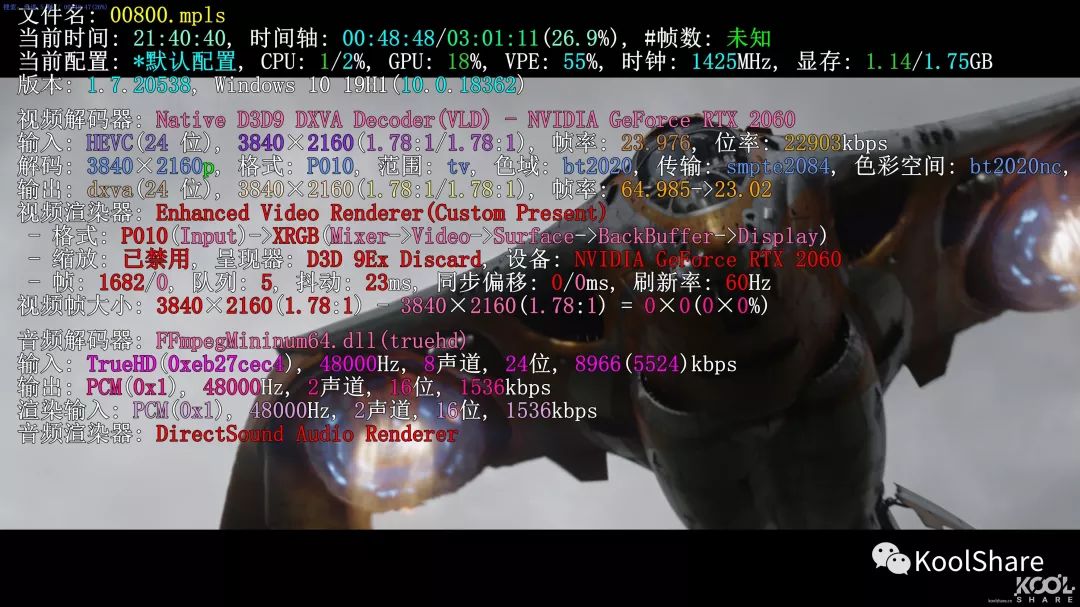

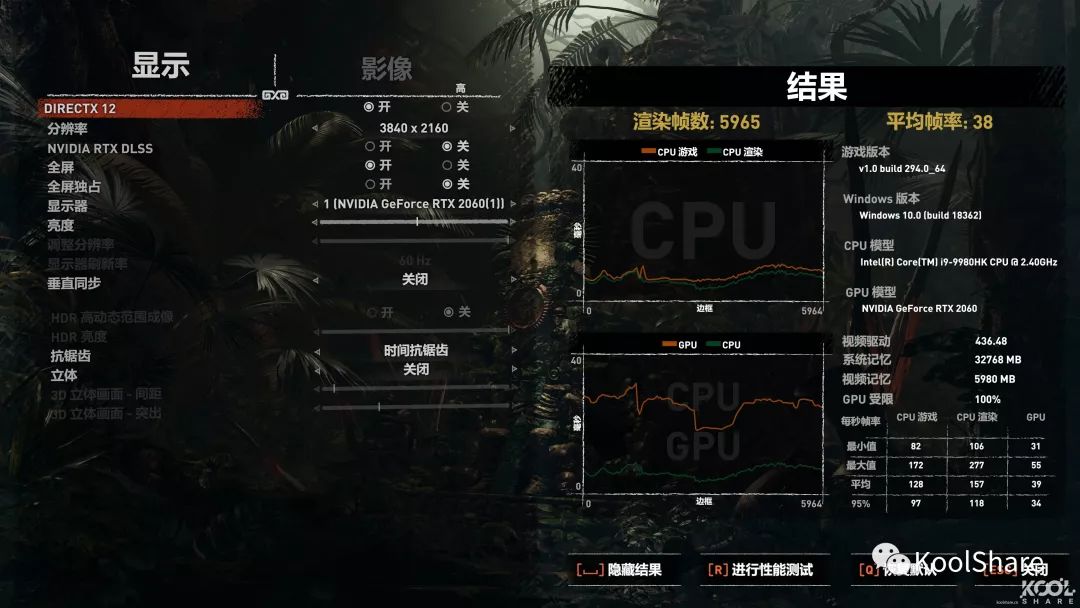

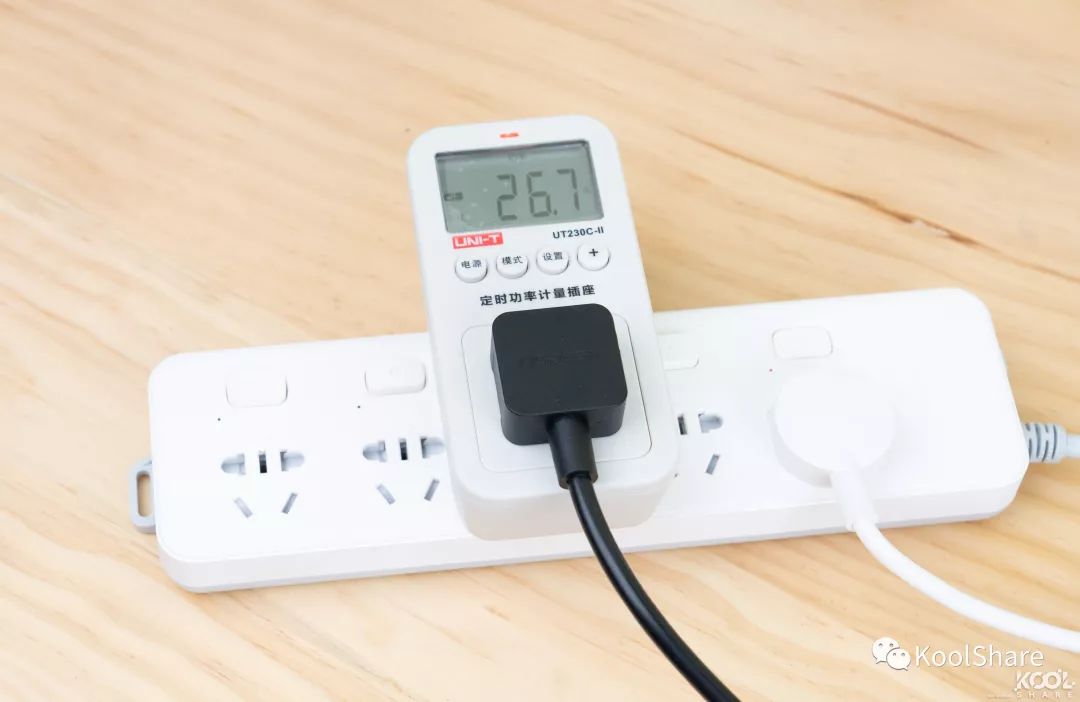

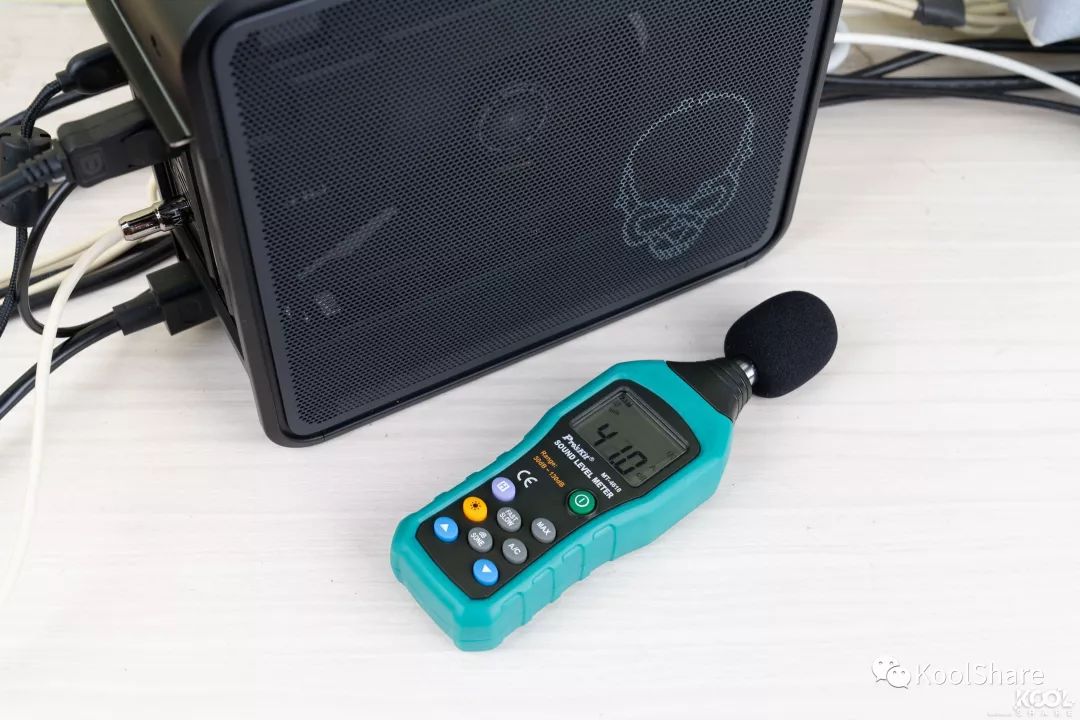

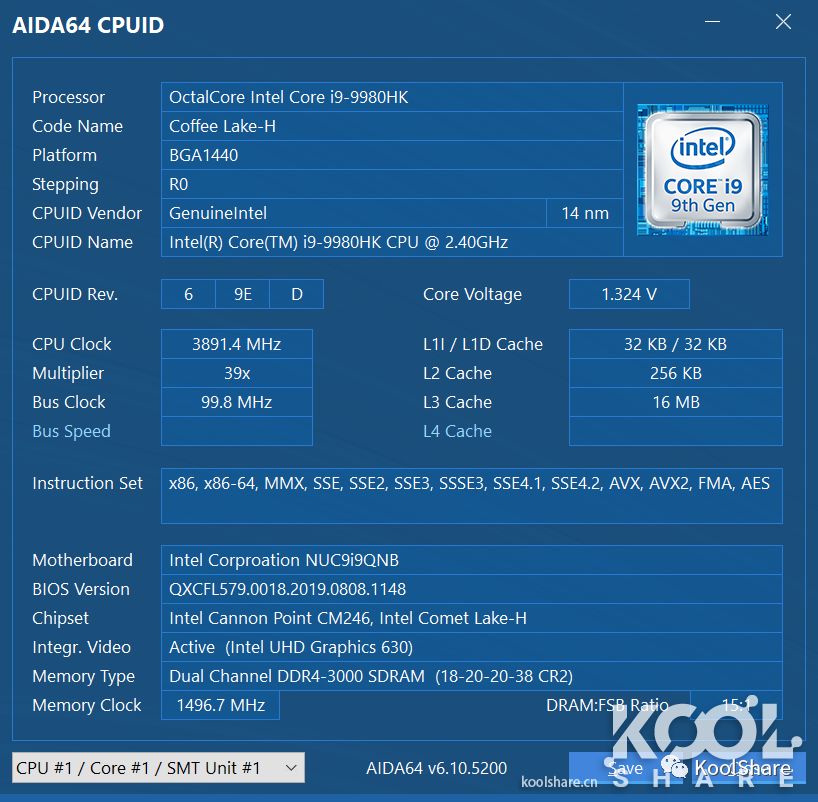

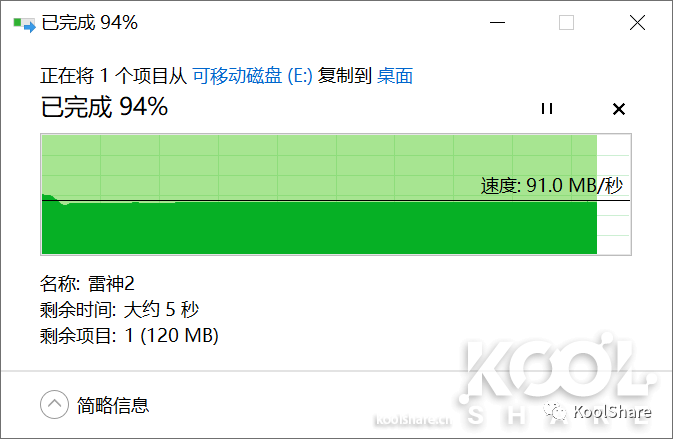

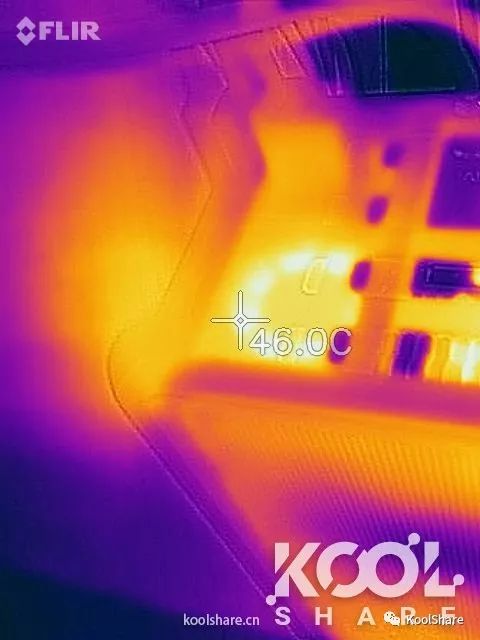

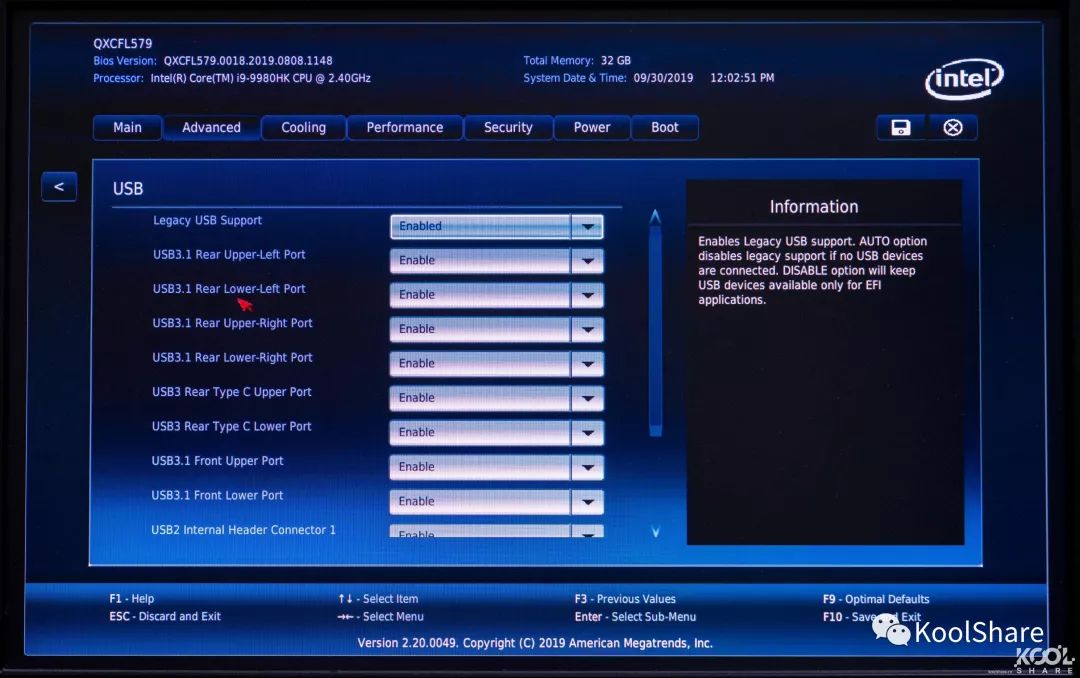

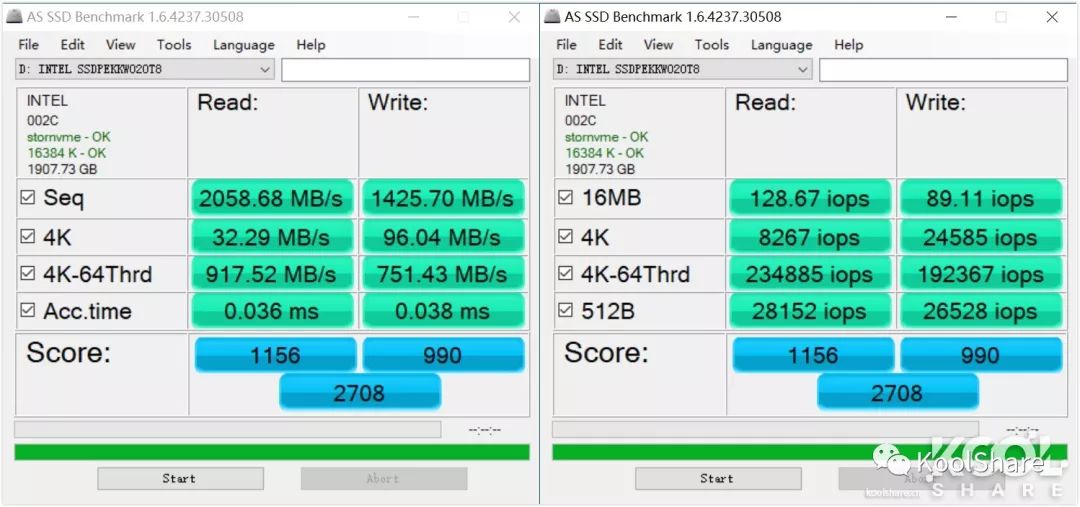

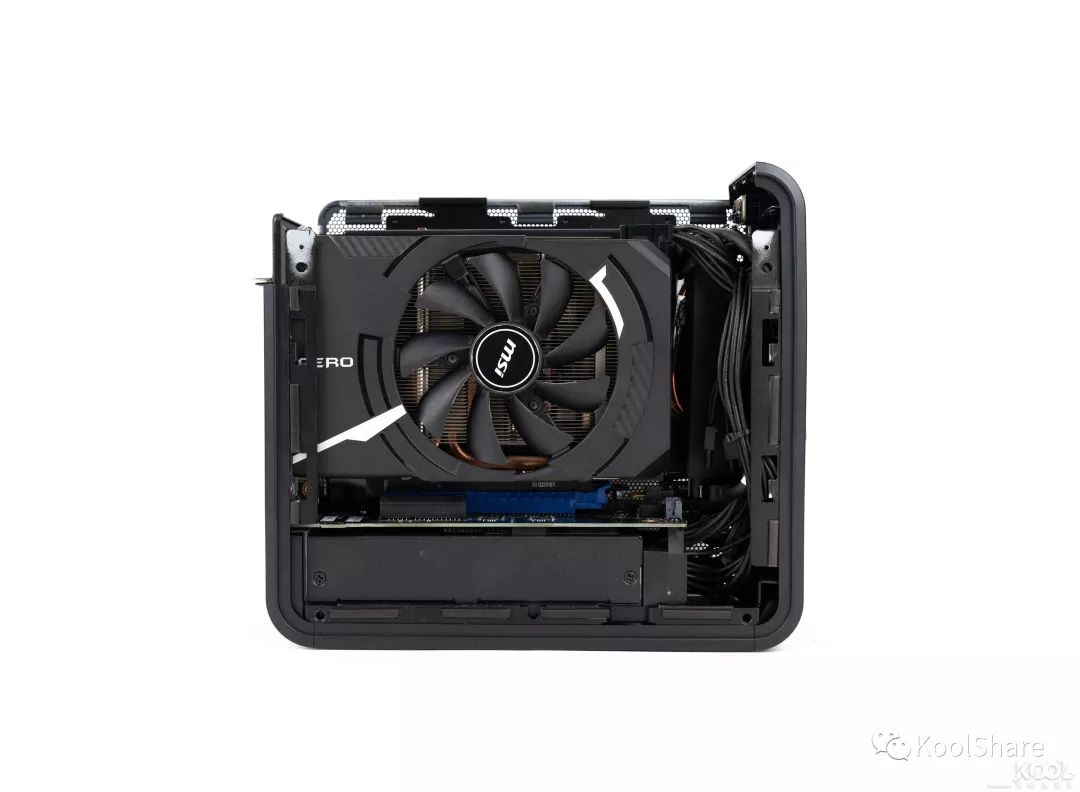

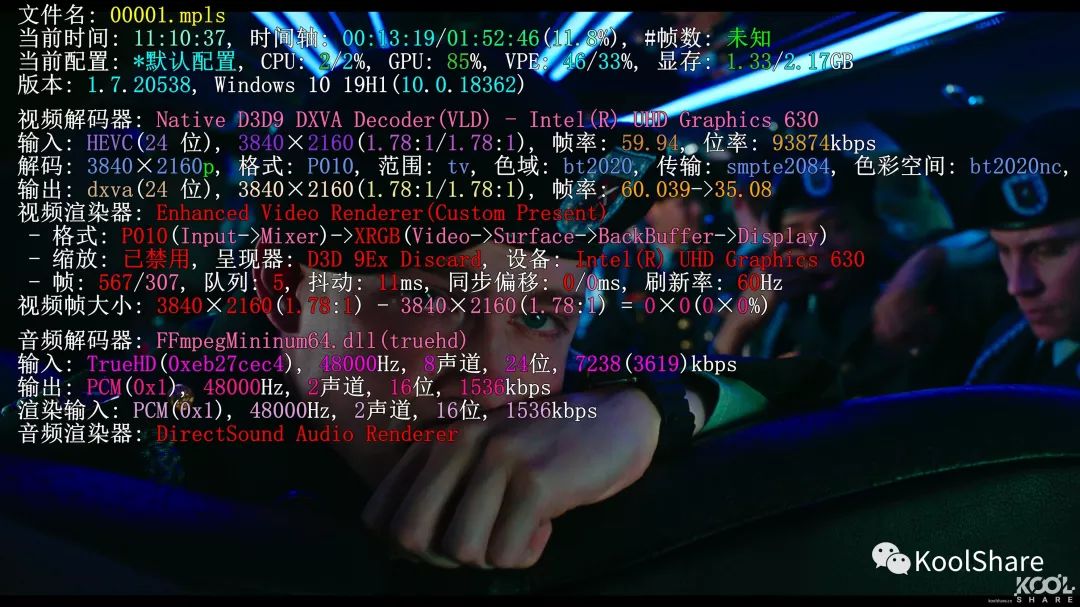

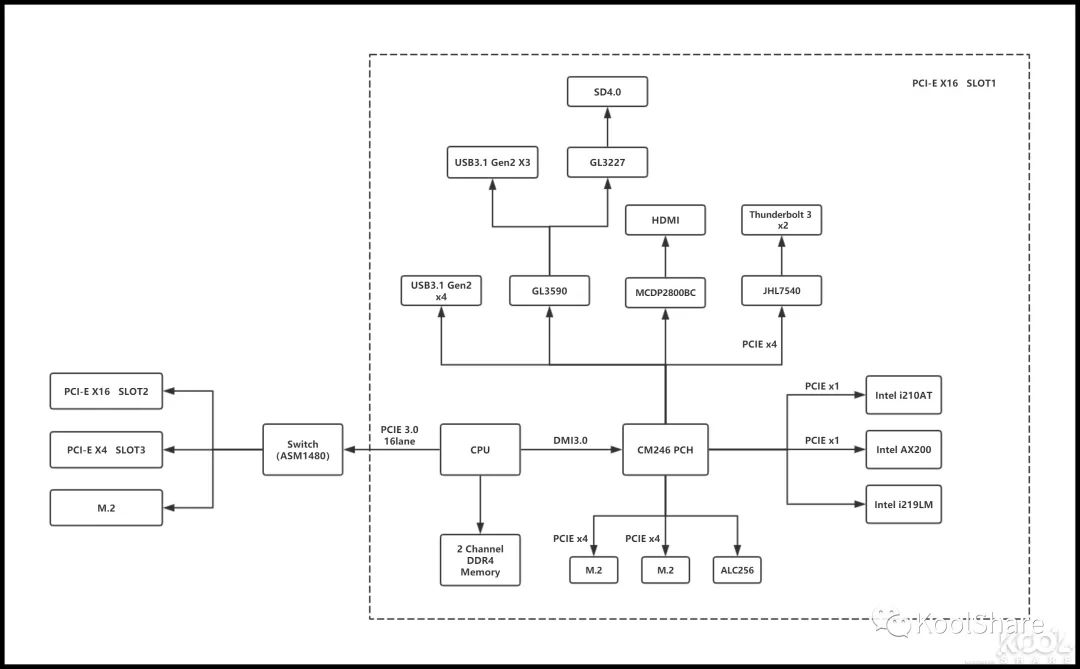

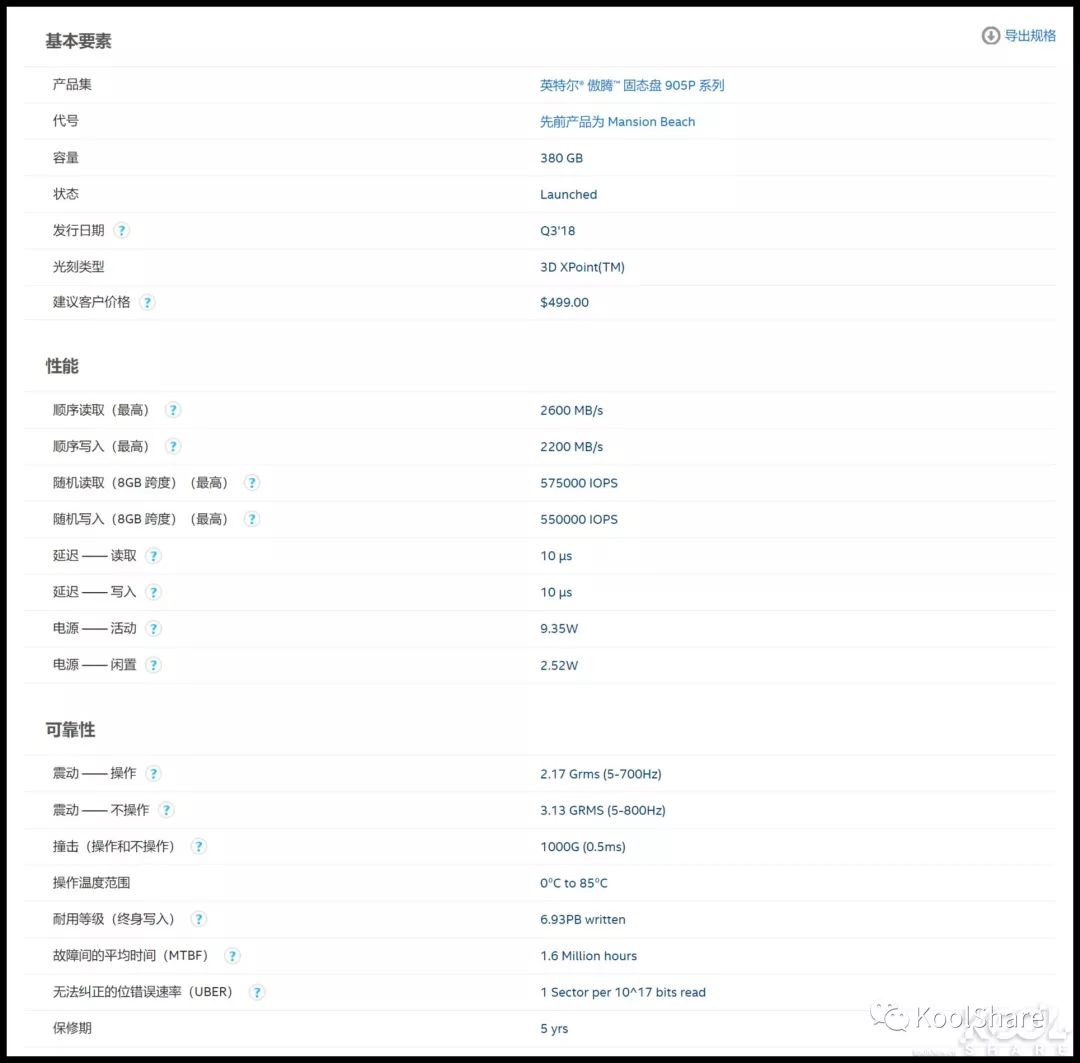

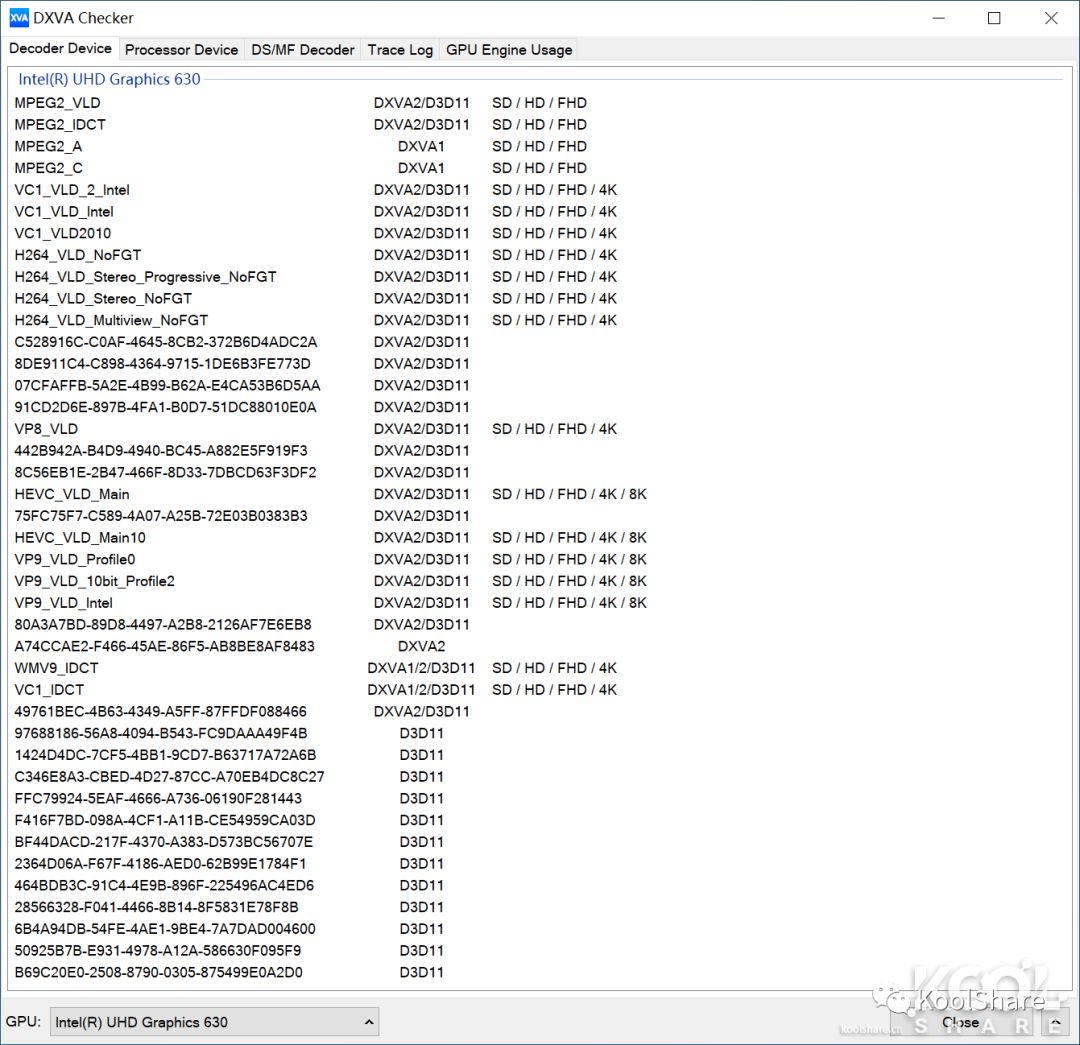

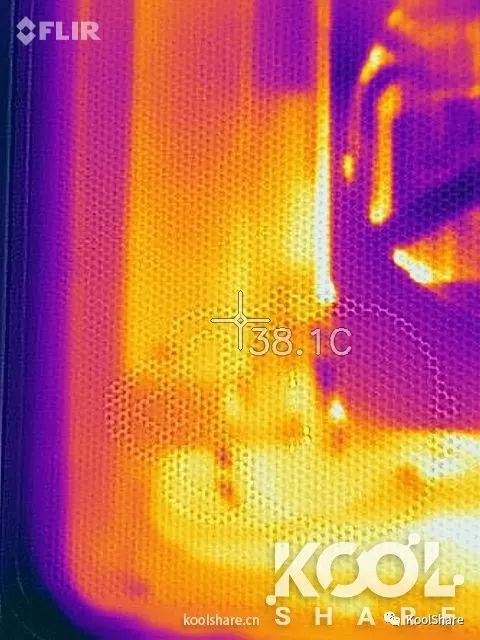

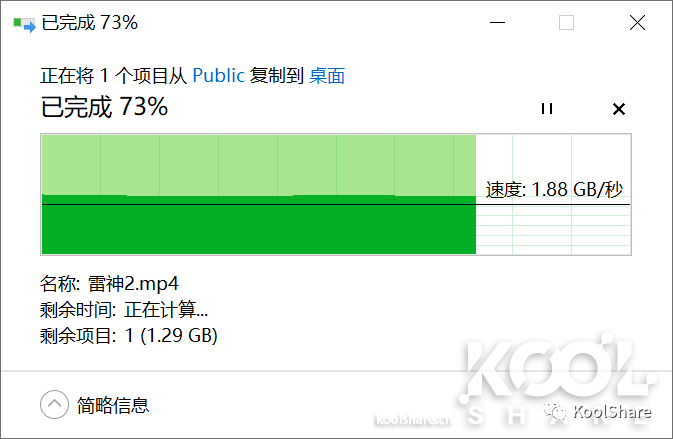

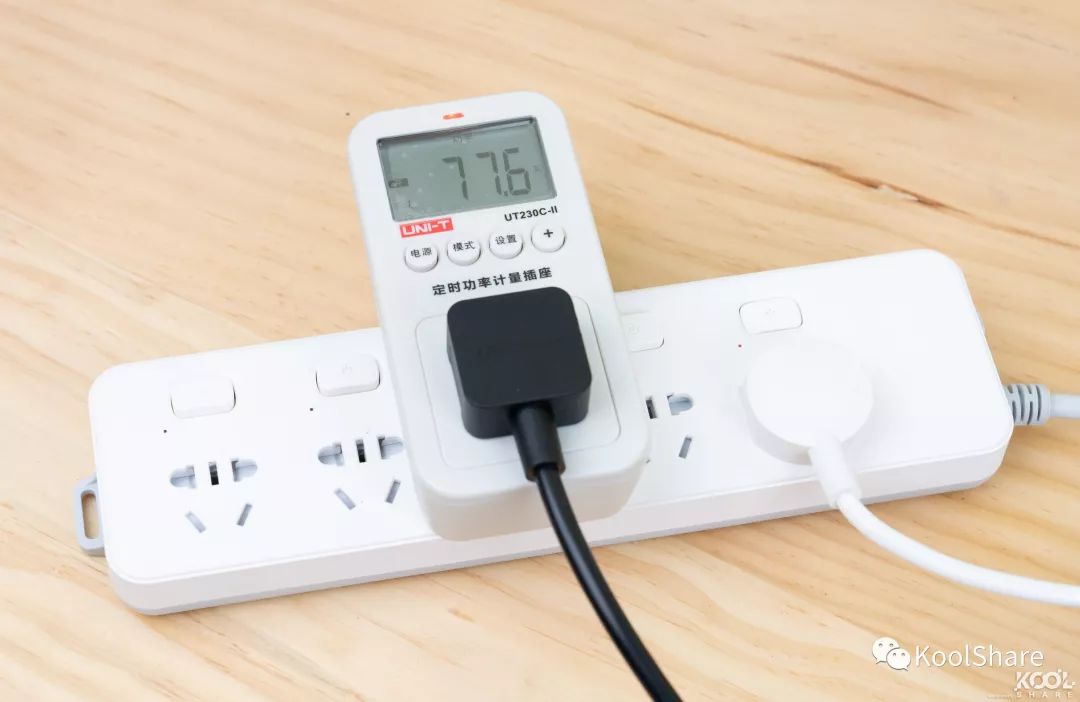

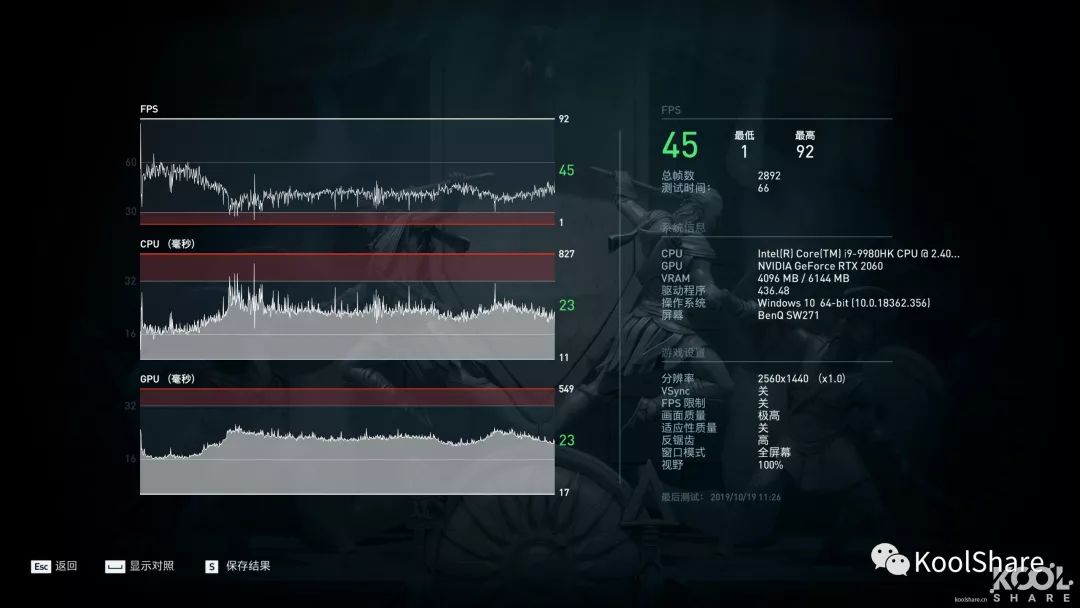

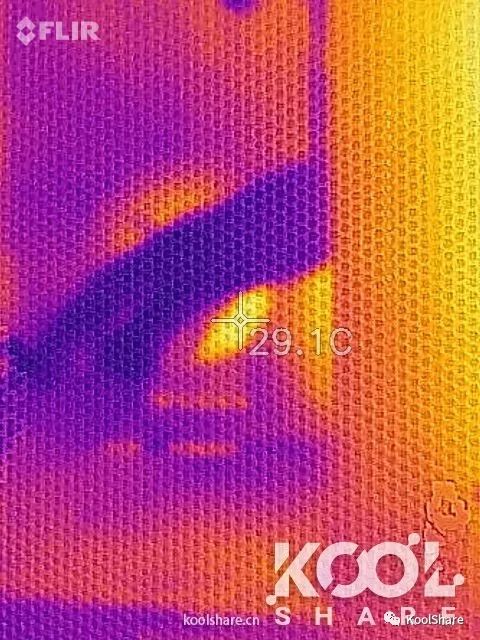

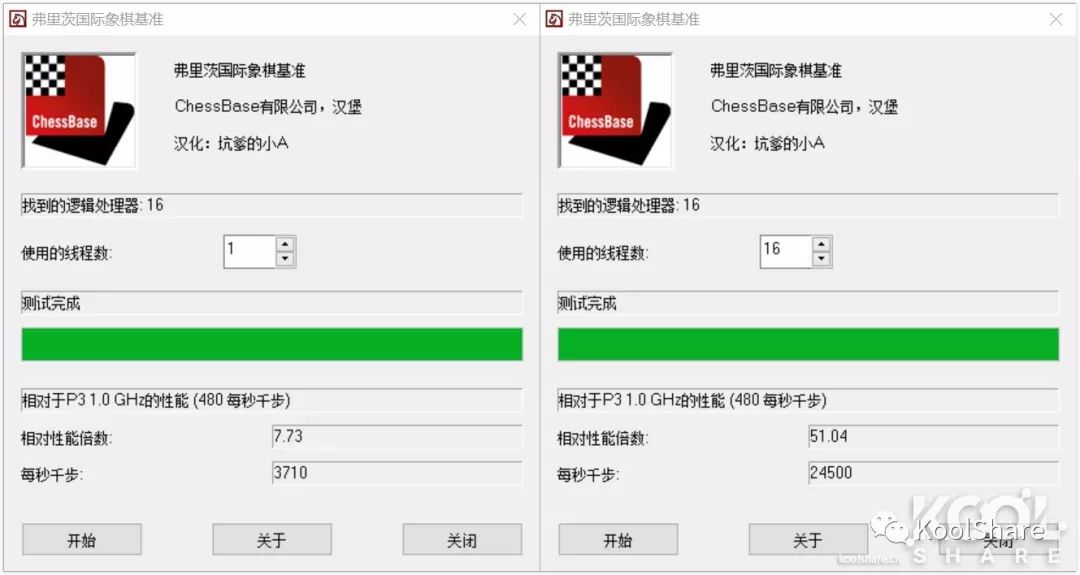

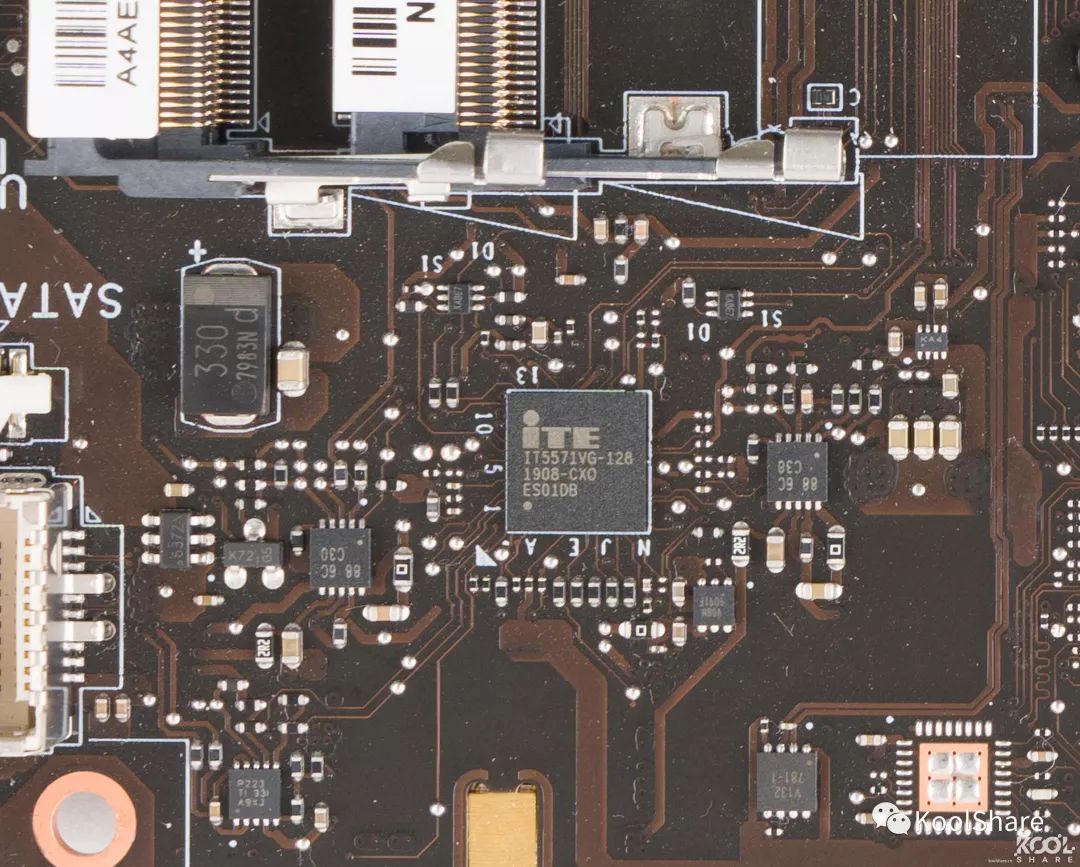

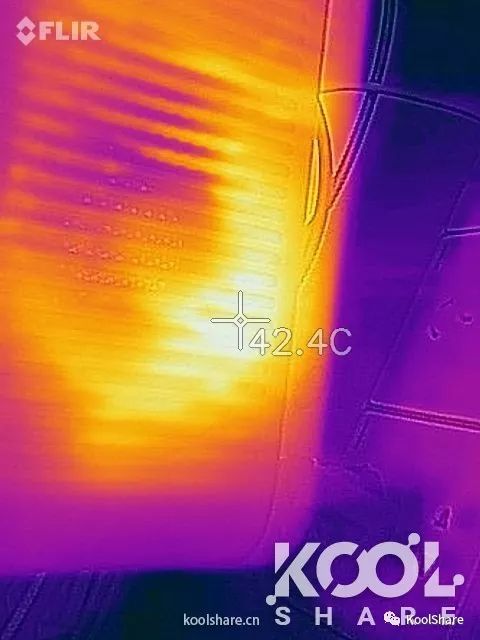

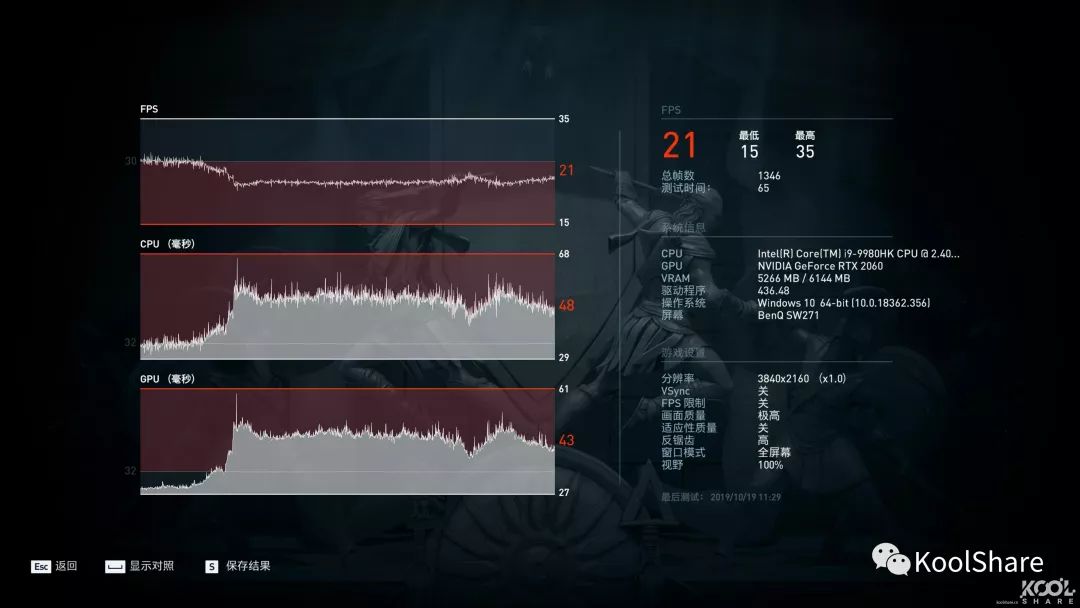

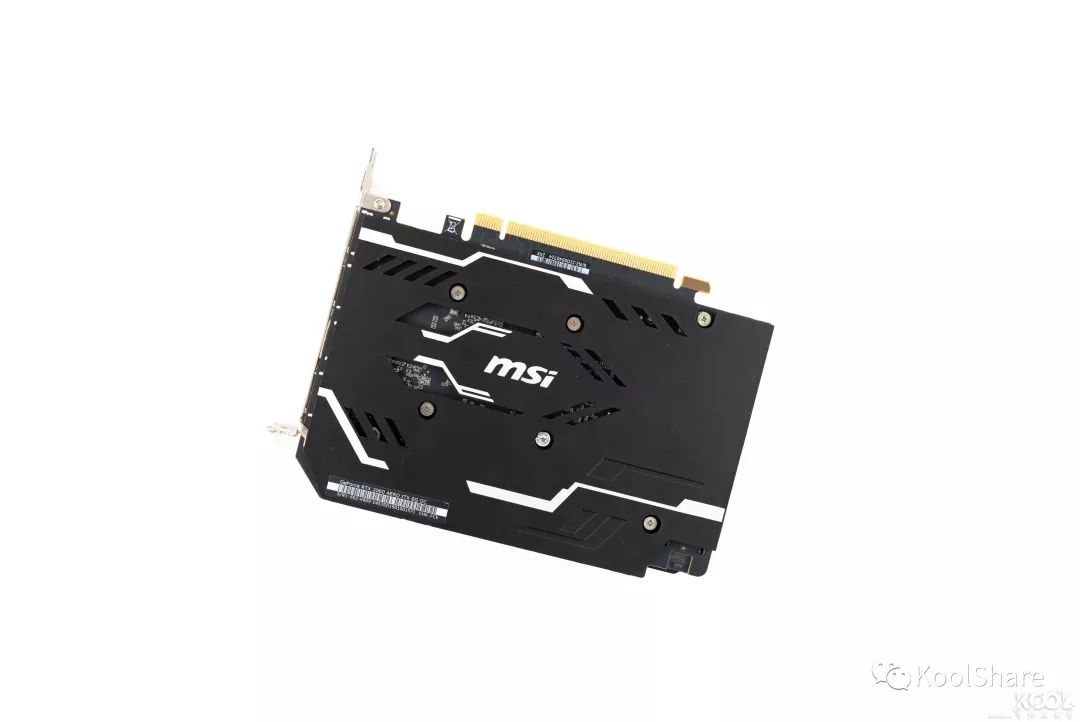

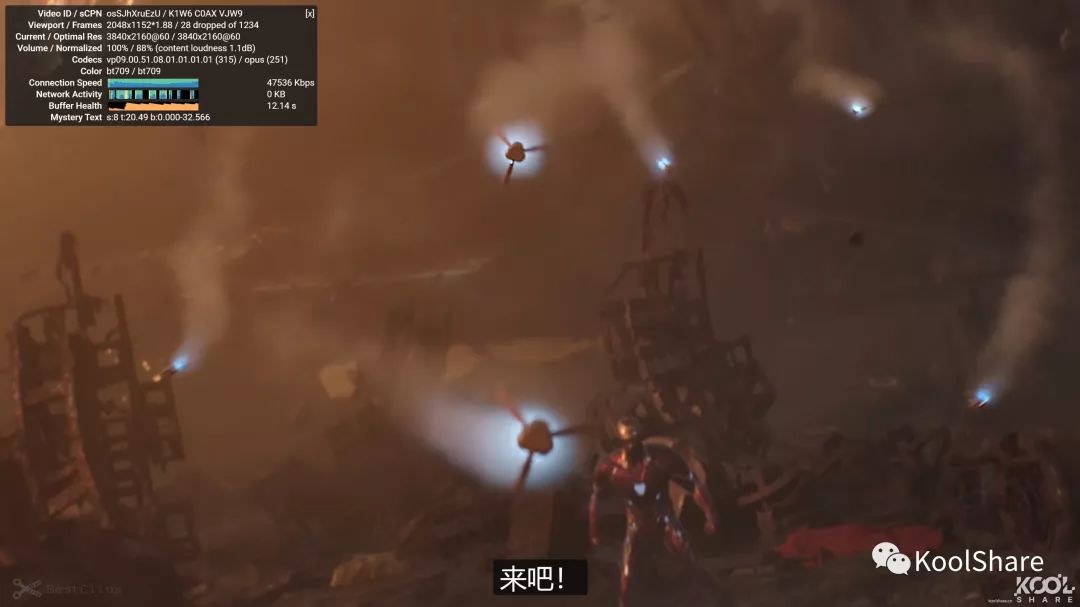

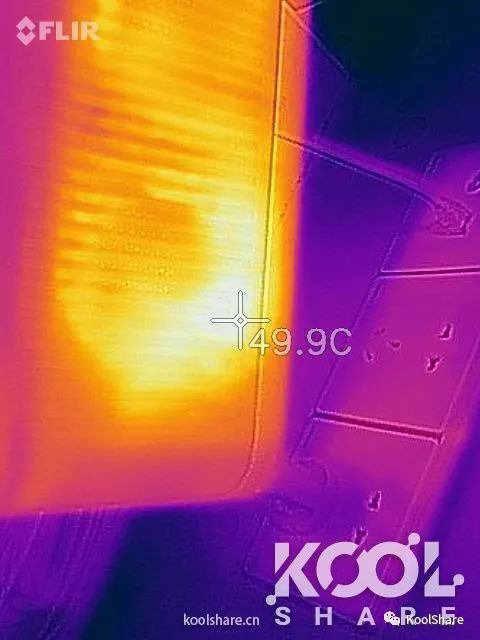

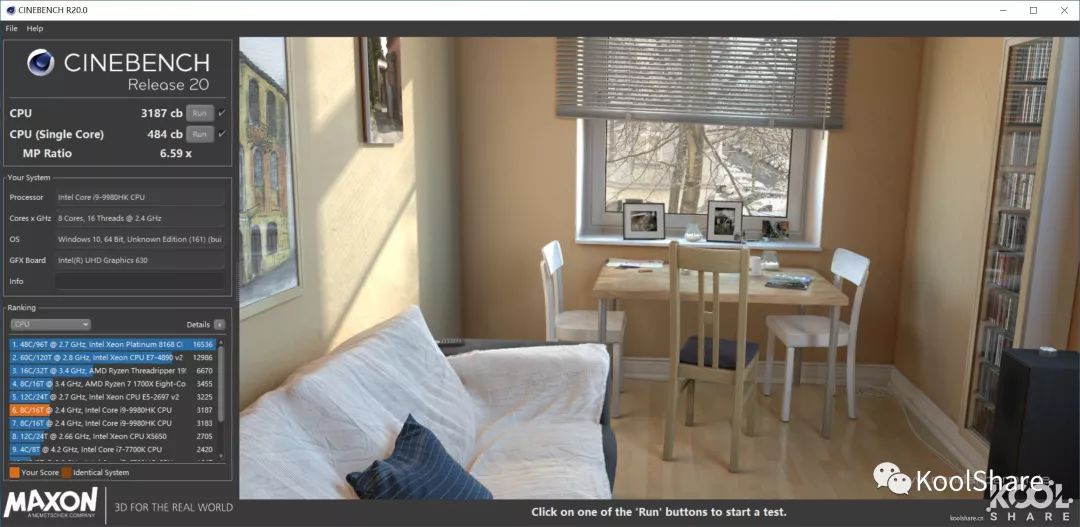

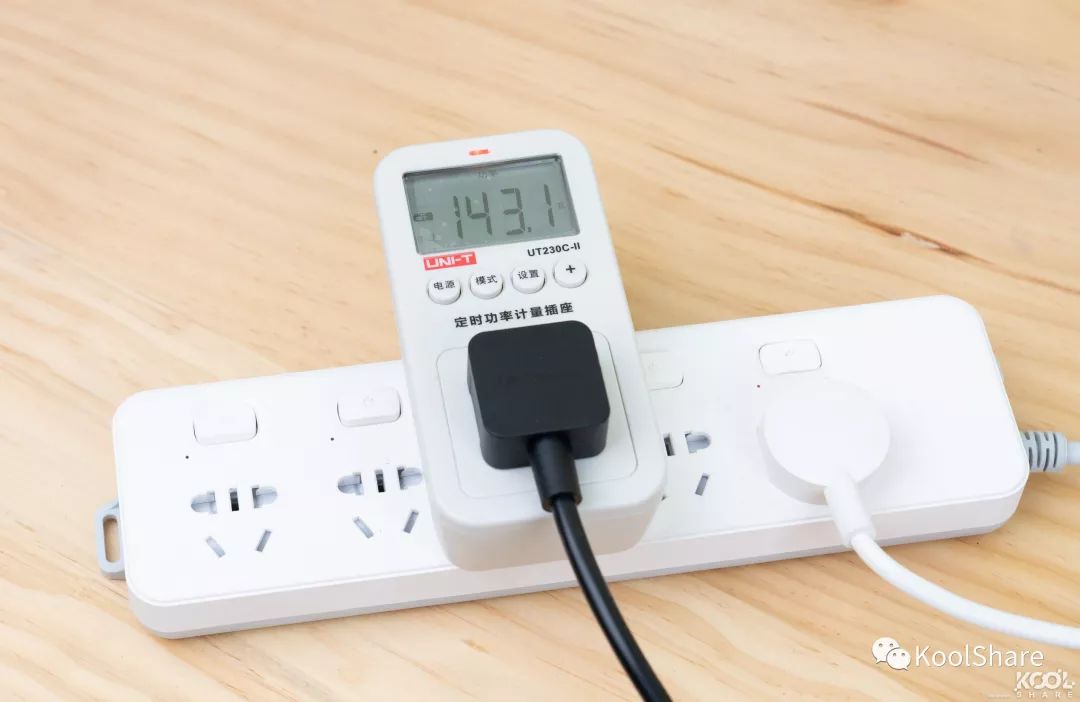

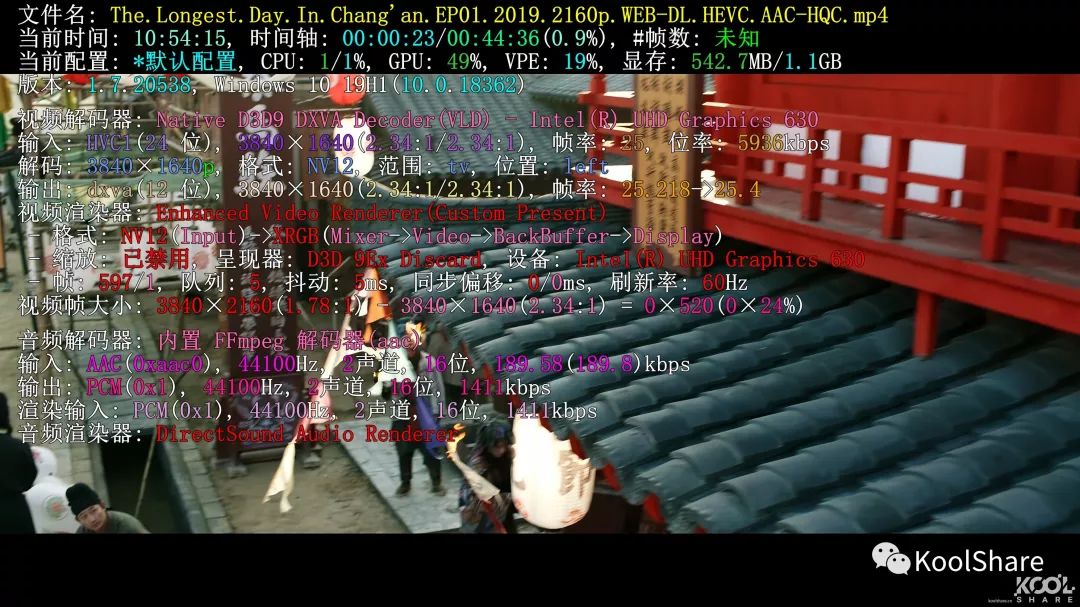

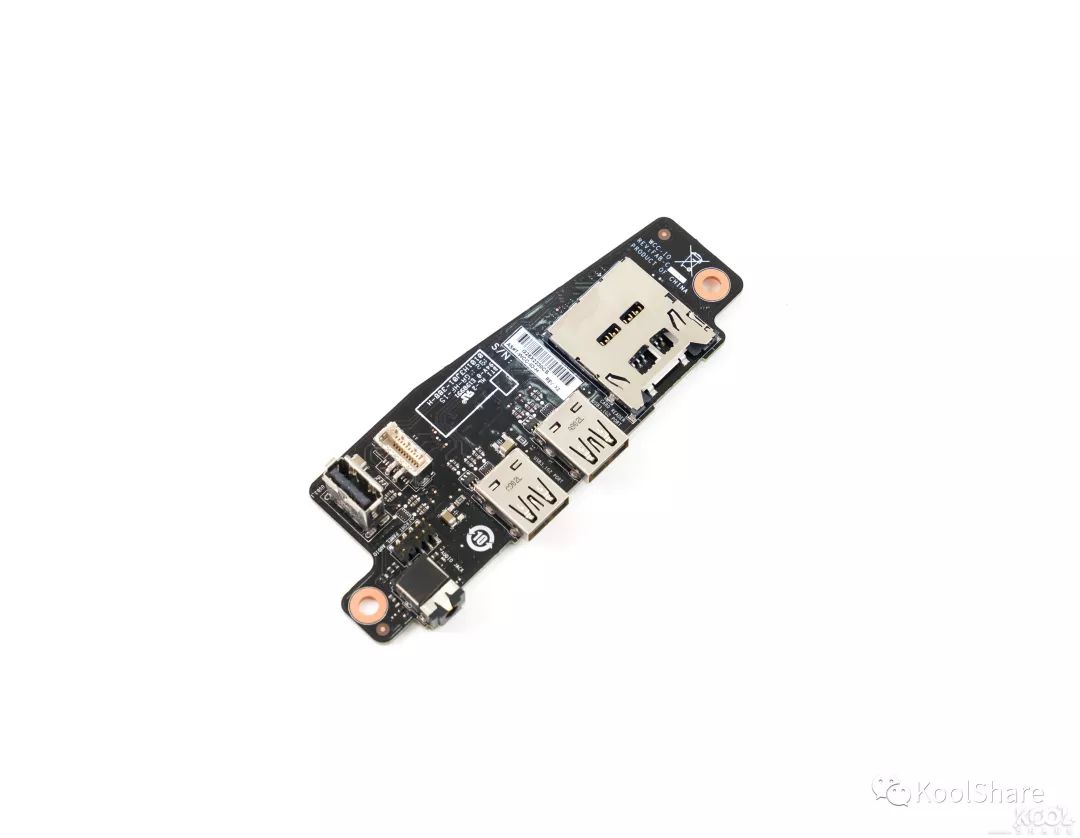

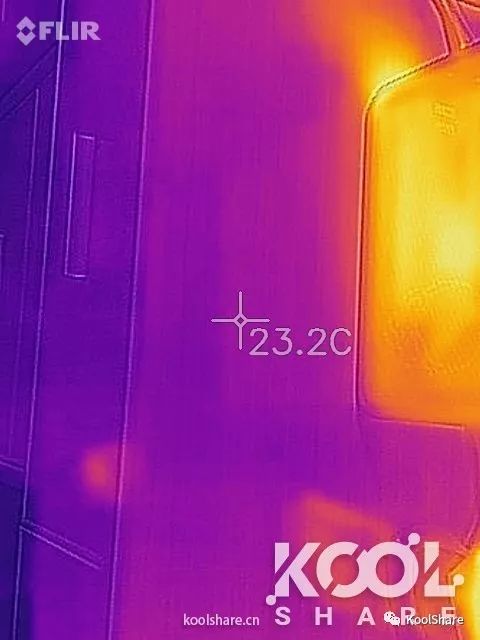

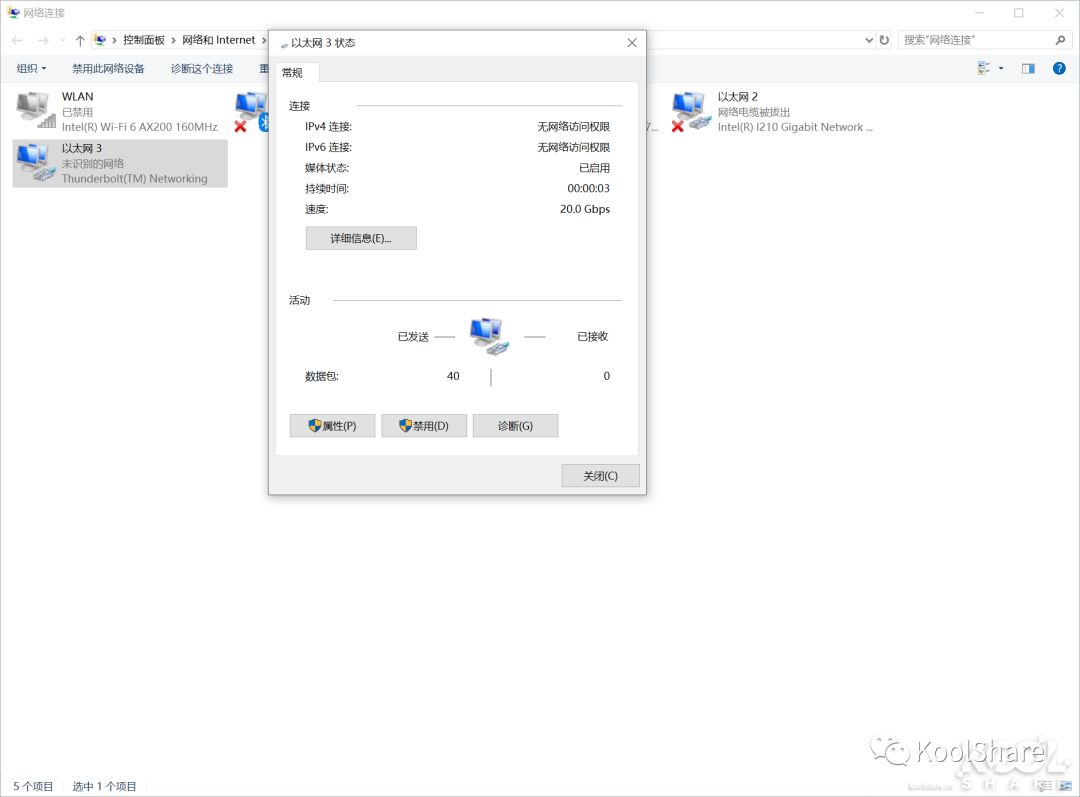

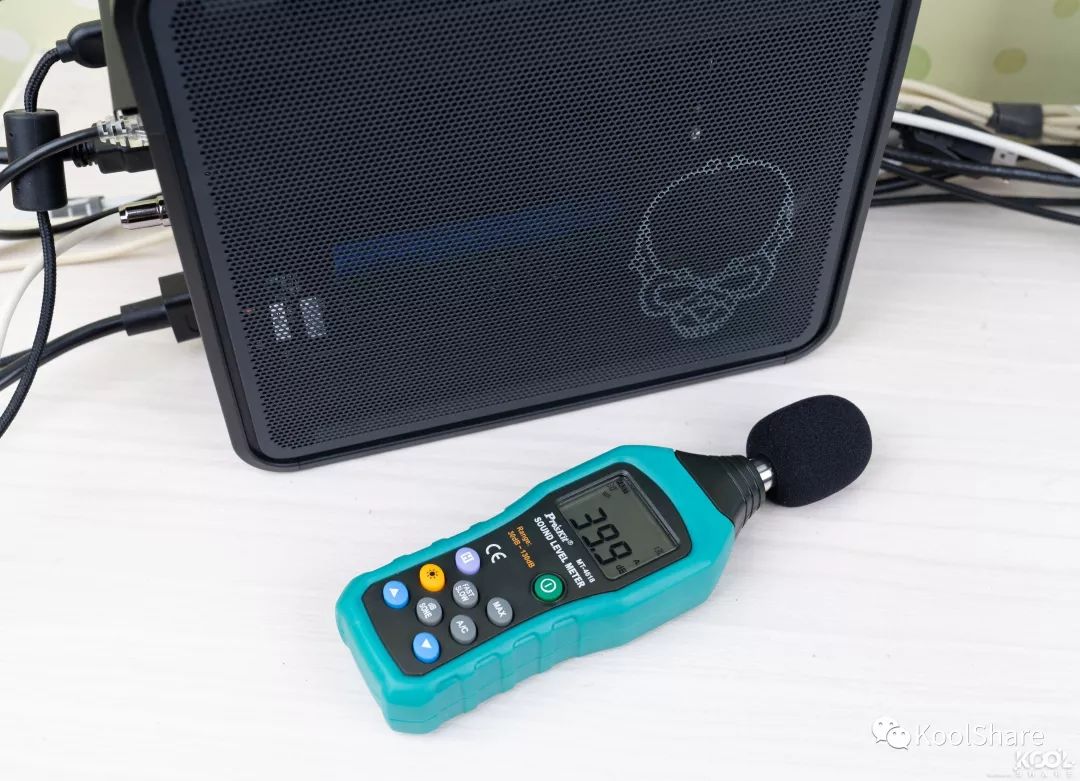

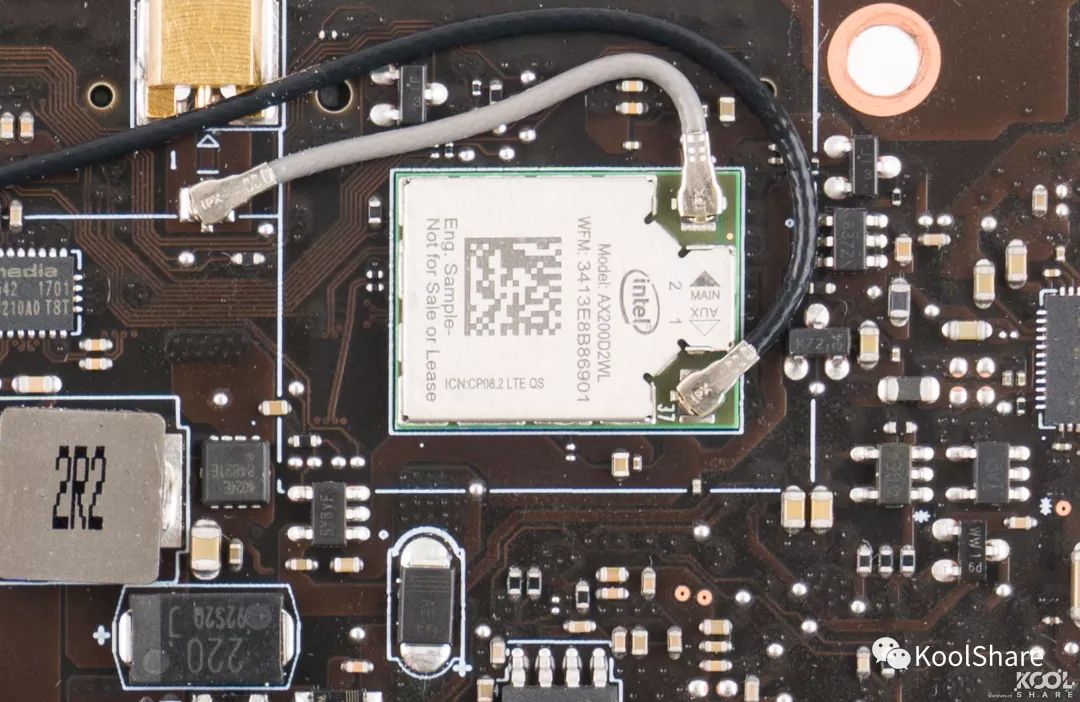

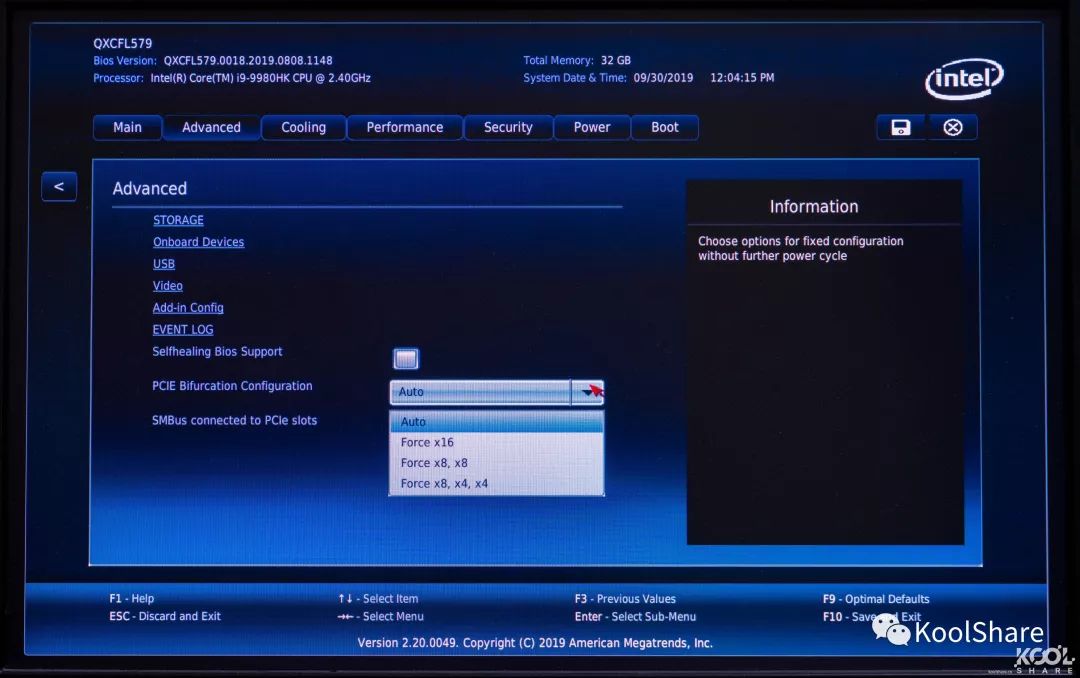

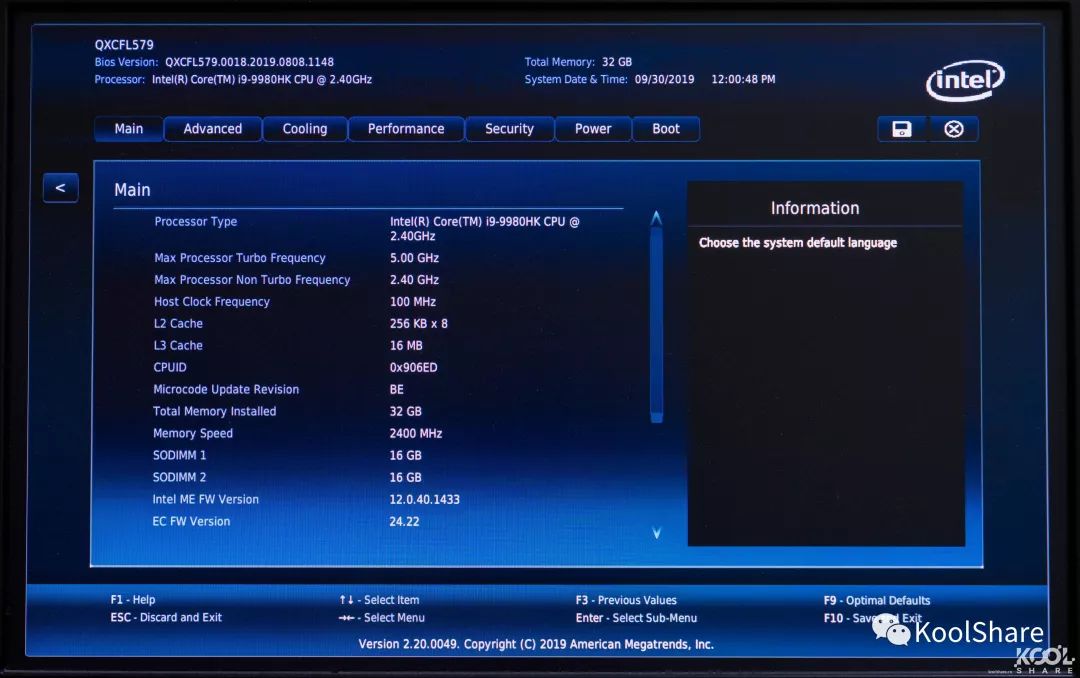

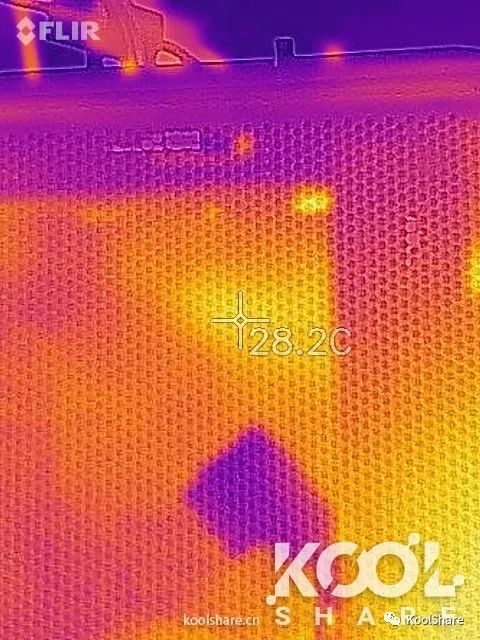

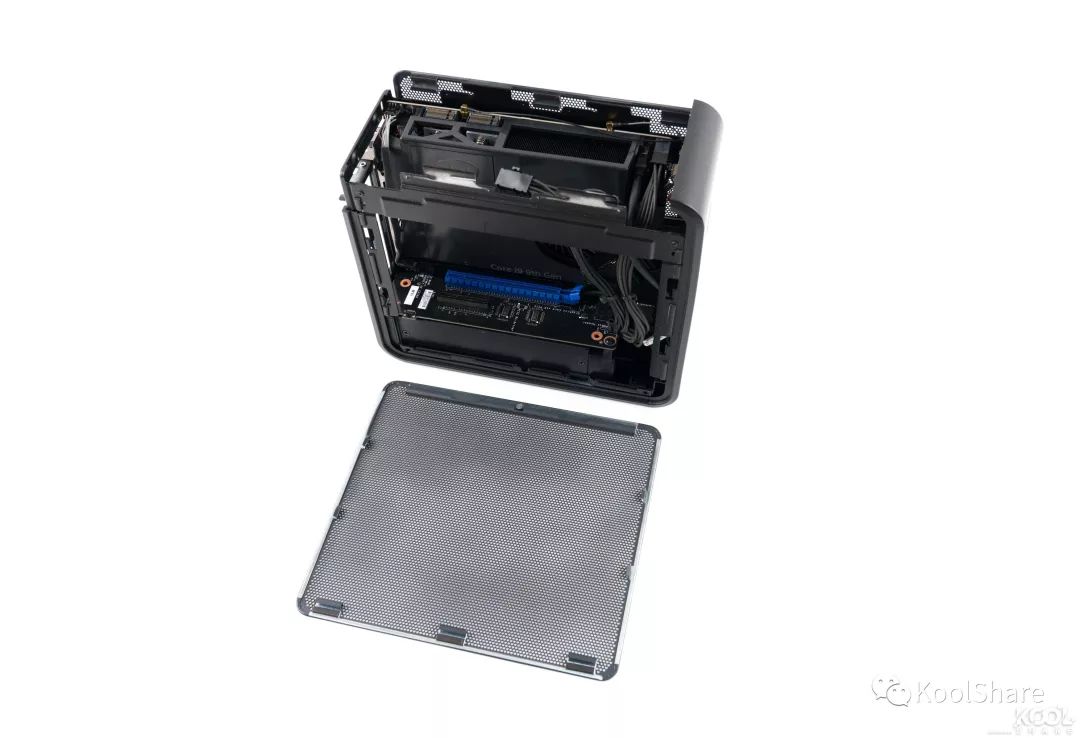

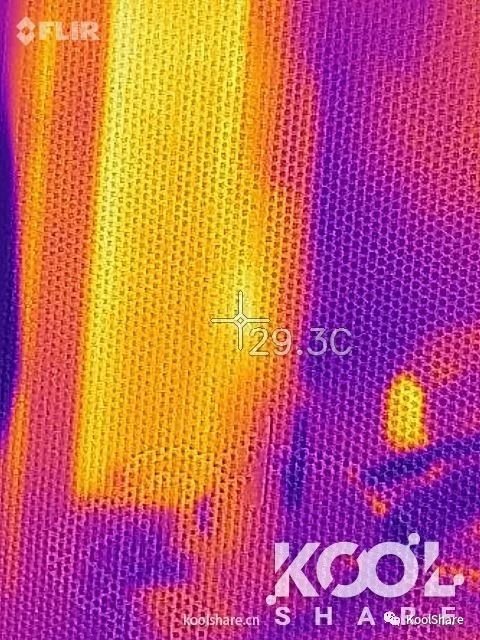

前言众所周知，Intel每一代带骷髅印记的NUC都是性能中的王者。本次，来到koolshare评测室的是Intel最新一代的Ghost Canyon(幽灵峡谷)。它采用Intel Coffee Lake HR处理器—i9 9980HK，这是一块8C/16T，45W TDP热设计功耗的CPU。除此之外，Intel Ghost Canyon采用模块化设计，方便后期扩展和升级。下面来看看它到底如何▲本次测评的Intel Ghost Canyon是工程样机▲产品规格外观▲Intel Ghost Canyon采用正方形设计，体积比以往任何一款Intel NUC都要大▲正面从上往下是电源按钮，SD读卡器，两个USB3.1 GEN2 Type-A接口，3.5mm音频接口▲左侧的盖板采用网状镂空设计，左下角有代表性能的骷髅印记▲换个角度，这里可以看到背后的IO接口▲IO接口部分，有4个USB3.1 GEN2 Type-A接口。两个千兆RJ45端口，一个HDMI 2.0a接口，两个雷电3接口和一个3.5mm音频接口。最下方是电源，左侧是C14电源插孔，右侧是电源散热风扇▲右侧盖板依旧采用网状镂空设计，右下角有代表性能的骷髅印记和左侧盖板形成对称。冷空气从这面被吸入，再从上方排出▲NUC的顶部有两个风扇，用于将内部的热量排出▲冷空气从右侧被涡轮风扇吸入，热空气从上方风扇排出▲底部的铭牌，标注了NUC的生产日期和SN等信息▲冷空气从NUC底部进入，带走电源器件热量，被电源风扇排出拆解▲将背部的两颗螺丝拧松，就可以向后滑出顶盖了▲拿下顶盖部分▲顶盖上侧面粘有缓冲垫，能有效遏制共振的发生▲内部有两颗风扇，其中一个风扇上半面覆盖有金属挡板，用于防止风扇打到内部的电源线缆。挡板采用镂空设计，能保证通风量。前端是风扇集线器，采用4pin PWM调速方式，两颗风扇的线缆都接在这里，统一调速▲拆下风扇集线器，非常小巧▲集线器通过中间的金属触点与机箱前盖上的PCB板相连，而不是通过传统的线缆连接方式，这点做得比较精致▲分离风扇和顶盖▲12V风扇，80x80x15mm，厂商是建准▲拆下NUC两侧的盖板▲拆下盖板的NUC正面▲拆下盖板的NUC背面▲继续拆下横梁▲撬开天馈线接头▲移除主板卡上的8PIN供电接口和USB3.1 GEN2前置面板接口的线缆▲拿下主板卡，CPU i9 9980HK就在这块板卡中▲继续拆下PCIe接口板卡▲移除前置面板USB3.1 GEN 2接口和SD读卡器所在的板卡▲板卡侧面有两个USB3.1 GEN 2下行接口，一个SD卡读卡器，正面有一个USB3.1 GEN 2下行接口和一个USB3.1 GEN 2上行接口▲板卡背面一览▲GL3227芯片，USB 3.1 Gen 1到SD4.0单LUN存储卡读卡器控制器。支持SD3.0 UHS-I和最新一代高速存储卡SD4.0 UHS-II卡。GL3590是一款低功耗USB 3.1 Gen 2 HUB▲此时就能轻松拿出电源了。除了主板卡的8PIN电缆线和PCIe板卡的8PIN电缆线。电源还预留了6+2PIN和8PIN电缆线，用于给第二张板卡供电。都9012年了，竟然还不是全模组的电源。缺点也是显而易见的，不方便整理电缆线▲电源功率为500W，厂商是FSP(全汉)▲拆开电源▲电源内部构造，电源内部的元器件布局非常紧密，个别元件还使用胶水固定▲PCIe板卡正面一览，M.2插槽上覆盖有散热装甲▲拆除散热装甲后可以看到，整个PCIe板卡有两条PCIe3.0x16插槽，一条未封口的PCIe3.0x4插槽，它的边上有两颗PI3EQX信号放大芯片，可以在PCIe插槽上使用软排线拓展，自由度更高。一条直通CPU的PCIe NVMe 3.0 x4插槽▲ASM1480，PCI-E通道Switch芯片▲侧面的10PIN供电接口和Micro-Fit接口▲PCIe板卡背面一览，两条PCIe3.0x16插槽的焊点都是完整的▲主板卡正面一览，塑料外壳覆盖整块板卡，右下角是涡轮风扇▲主板卡背面一览▲拆下涡轮风扇所在的外壳就能给看到内部构造了，靠近IO挡板的一侧可以安装M.2 SSD，另一侧则是安装内存。涡轮风扇规格是12v 2.46w，厂商是建准▲将塑料外壳部分拆除，PCB主板卡的正面一览▲将IO挡板和散热装甲拆除。这里CPU和芯片组共同使用一个散热装甲▲CPU采用的是i9 9980HK，8C/16T，14nm工艺，45W TDP热设计功耗，集成HD 630 GPU。CPU采用3+2+1相供电，3相CPU核心供电，2相核显供电，1相VCCSA供电。Mosfet都为GAF8049▲PCP81215P芯片，电源PWM管理芯片。MCDP2800BC，HDMI 2.0a芯片，厂商是MegaChips▲芯片组为CM246▲Intel i210AT网卡芯片，为IO接口中的一个RJ45端口提供支持▲Intel JHL7540，Thunderbolt 3 双端口控制芯片▲IT5571VG芯片，来自ITE。用于控制开机时序，风扇控制，温度保护等等▲移除主板卡背面的屏蔽胶带，就能看到无线网卡了。网卡被焊接在PCB板上，杜绝了用户自己更换无线网卡的可能性▲无线网卡采用的是Intel的AX200，2x2空间流，支持WiFi 6，支持160MHz频宽，最高速率为2.4Gbps▲Intel i219LM网卡芯片，为IO接口中的另一个RJ45端口提供支持▲ALC256，声卡芯片，来自Realtek▲Intel Ghost Canyon整体芯片简单示意图搭建▲因为Intel Ghost Canyon是一台准系统，需要我们自己准备内存和硬盘。这里使用的内存是宇瞻(Apacer)NOX 暗黑女神 DDR4 16G 3000MHz游戏笔记本内存条▲京东购入两条16G，组成双通道32G。三星B-Die颗粒，内存单面8个颗粒，每个颗粒容量1GB，双面16个颗粒，共16GB▲系统盘选用Intel 905P M.2 NVME SSD▲容量大小为380GB▲905P M.2 SSD被保护的很好，四周海绵包裹，可以避免运输过程中磕碰▲22x110mm规格，PCIe NVMe 3.0 x4接口，顺序读取(最高)2600MB/s，顺序写入(最高)2200MB/s，耐久度为6.93PB▲380GB 905P M.2 SSD完整技术规格▲系统盘采用Intel 760P M.2 NVME SSD▲容量大小为2TB，用于存放大量游戏和视频文件▲22x80mm规格，PCIe NVMe 3.0 x4接口，顺序读取(最高)3230MB/s，顺序写入(最高)1625MB/s，耐久度为576TBW▲2TB 760P M.2 SSD完整技术规格▲905P和760P放在一起，可以明显的看出905P更长。760P的最高随机读取(8GB 跨度)为340000 IOPS，最高随机写入(8GB 跨度)为275000 IOPS。905P最高随机读取(8GB 跨度)为575000 IOPS，最高随机写入(8GB 跨度)为550000 IOPS▲将905P，760P以及内存安装进主机板▲最后合上盖板BIOS▲主界面上能看到CPU型号，主频以及内存容量和频率，比较简约▲高级设置中可以对主板上的设备进行设置▲可以打开和关闭有线网卡，无线网卡，蓝牙或者声卡▲USB端口也可以进行详细的设置▲还可以对集成显卡的显存进行设置▲PCIE通道设置▲Cooling中可以查看当前主板上各器件的温度，包括CPU，内存，PCH等等，还能够设置风扇策略▲Performance中能查看当前CPU的主频，Ring频率，内存的电压，容量以及速率▲CPU的核心可以在Process中进行设置，包括开关睿频，超线程设置等等▲内存可以在这里选择开启XMP，设置时序等等▲CPU功耗设置，可以看到CPU PL1功耗被限制在65W，PL2功耗被限制在107W▲启动选项设置从BIOS来看，这次的Intel Ghost Canyon设置比较保守，和上一代的Hades Canyon相比少了很多选项，不确定是因为工程机的缘故还是因为Intel想要把超频选项都放到自家的XTU软件中NUC性能测试1.Intel Ghost Canyon硬件信息▲NUC硬件信息一览▲CPU-Z信息▲GPU-Z信息▲AIDA 64详细信息▲CPU ID详细信息▲设备管理器信息▲HWiNFO CPU信息▲Intel Ghost Canyon PCIE通道分布信息▲Intel Ghost Canyon PCIE通道分布图。主板卡上的两个M.2插槽各分走了PCH的4条PCIE通道，AX200无线网卡和I210AT有线网卡各分走PCH一条PCIE，两个雷电3端口分走了PCH 4条PCIE。直通CPU的16条PCIE，分给了底座PCB板上的M.2插槽，PCIE x16 SLOT2以及PCIE x4 SLOT3。当直通CPU的M2或者PCIE x4 SLOT3 插了设备后，PCIE x16 SLOT2降为8X2.Intel Ghost Canyon解码测试▲从DXVA Checker截图来看，UHD Graphics 630播放HEVC和VP9解码的视频最高可以支持8k的分辨率▲播放文件大小1.15G的HEVC解码的4k视频(被各大网站采用的在线播放的4K视频)，播放流畅。GPU占用率为49%▲播放文件大小18G的HEVC解码的4k视频(4K重压制视频)，播放流畅。GPU占用率为52%▲播放文件大小60G的HEVC解码的4k视频(4K原盘)，播放流畅。GPU占用率为53%▲播放文件大小82G的HEVC解码的4k视频(4K高帧率原盘)，播放流畅。GPU占用率为85%▲Youtube 4k 60fps视频播放测试▲Youtube 8k 60fps视频播放测试3.Intel Ghost Canyon CPU性能测试▲AIDA 64内存带宽性能测试▲wPrime 2.10测试，单线程耗时969.146秒，多线程(16线程)耗时128.529秒▲WINRAR 5.60单线程和多线程测试▲7-Zip 16.04单线程和多线程测试▲CPU-Z单线程和多线程测试▲Fritz Chess Benchmark 4.3.2单线程和多线程测试▲CINEBENCH R15测试▲CINEBENCH R20测试4.Intel Ghost Canyon Thunderbolt 3接口性能测试▲将Intel Ghost Canyon与QNAP TVS-872XT相连▲链接速度▲向NAS中上传文档，此时TVS-872XT的写入速度高达1.40GB/s▲从NAS中取回文档，此时TVS-872XT的读取速度高达1.88GB/s5.SD-UHSII读卡器性能测试▲对于一个摄影爱好者而言，SD卡是不可缺少的东西。Intel Ghost Canyon自带了SD-UHSII读卡器，这点对于摄影师而言，用处非常大▲从Intel Ghost Canyon往UHS-II的储存卡中上传文件，写入速度在240MB/s▲从UHS-II的储存卡往Intel Ghost Canyon中拷贝文件，读取速度在277MB/s▲从Intel Ghost Canyon往UHS-I的储存卡中上传文件，写入速度在78.6MB/s▲从UHS-I的储存卡往Intel Ghost Canyon中拷贝文件，读取速度在91.0MB/s6.Intel Ghost Canyon M.2 NVME SSD性能测试Intel Ghost Canyon有三条M.2插槽，其中有两条是通向PCH，一条直通CPU。下面测试同一条760P接在不同的M.2插槽上的读写速度▲直通CPU M.2插槽上的760P AS SSD测试▲直通CPU M.2插槽上的760P CrystalDiskMark测试▲直通PCH M.2插槽上的760P AS SSD测试▲直通PCH M.2插槽上的760P CrystalDiskMark测试7.AX200 WiFi6无线网卡性能测试▲这里使用网件RAX200与Intel Ghost Canyon通过AX200无线网卡互联▲链接速率2.4Gbps，符合AX200 2x2 160MHz下带宽▲5G to LAN上行单线程和十线程▲5G to LAN下行单线程和十线程▲5G to LAN双向单线程和十线程NUC搭载RTX2060性能测试▲因为Intel Ghost Canyon体积的缘故，所以在选择显卡的时候不能选择长度太长的显卡。这里我选择的是MSI的RTX 2060 AERO ITX 6G OC▲MSI的RTX 2060 AERO ITX 6G OC体积非常小巧，并且有金属背板，初看做工可以▲将MSI的RTX 2060 AERO ITX 6G OC装上NUC▲装上显卡后，NUC整个空间被填满，只在前端留有一小段空间用于走线▲装上显卡后，占用两个PCIE槽位。对PCIE3.0 x4的插槽有使用需求的建议安装单槽显卡▲但是装上显卡后，主板卡的涡轮就无法吸取冷空气了，被显卡完全挡住，只能吸取显卡的热量。此时整个NUC的散热完全靠顶盖上的两颗排风扇▲NUC正常开机，可以看到RTX2060的GPU-Z信息1.视频解码测试▲从DXVA Checker截图▲播放文件大小1.15G的HEVC解码的4k视频(被各大网站采用的在线播放的4K视频)，播放流畅。GPU占用率为5%▲播放文件大小18G的HEVC解码的4k视频(4K重压制视频)，播放流畅。GPU占用率为36%▲播放文件大小60G的HEVC解码的4k视频(4K原盘)，播放流畅。GPU占用率为18%▲播放文件大小82G的HEVC解码的4k视频(4K高帧率原盘)，播放流畅。GPU占用率为20%▲Youtube 4k 60fps视频播放测试▲Youtube 8k 60fps视频播放测试2.游戏性能测试▲Time Spy Extreme分数▲Time Spy分数▲Fire Strike Ultra分数Fire Strike Extreme分数▲Fire Strike分数▲Port Royal分数从3Dmark测试成绩可以看出，尽管主板卡与显卡贴的很近。但是并没有影响到CPU的正常工作，CPU没有降频，温度也没有不可控▲刺客信条奥德赛1080p分辨率下benchmark分数▲刺客信条奥德赛2k分辨率下benchmark分数▲刺客信条奥德赛4k分辨率下benchmark分数▲古墓丽影暗影1080p分辨率下benchmark分数▲古墓丽影暗影2k分辨率下benchmark分数▲古墓丽影暗影4k分辨率下benchmark分数从游戏Benchmark数据来看，RTX2060这样的显卡应付4k这样的分辨率还是太吃力，1080p就完全没问题了功耗温度与噪音▲环境噪音在36.0dB左右▲环境温度在23.2度左右一.Intel Ghost Canyon本体测试1.空载▲NUC空载时功率在26.7W左右▲NUC空载时，风扇转动后噪音在39.9dB左右▲电源适配器温度最高处在31.6度左右▲电源适配器出风口温度最高处在38.4度左右▲涡轮进风口温度最高处在31.4度左右▲SSD区域温度最高处在30.5度左右▲顶部出风口温度最高处在37.0度左右2.满载▲NUC满载时功率在143.1W左右▲NUC满载时，风扇转动后噪音在49.3dB左右▲满载大约20秒左右，CPU先后触发温度墙和PL2功耗墙▲降频后CPU主频维持在2.6GHz左右，温度为93度附近▲此时NUC功率维持在77.6W左右▲噪音在42.9dB左右▲电源适配器温度最高处在29.3度左右▲电源适配器出风口温度最高处在35.2度左右▲涡轮进风口温度最高处在29.1度左右▲SSD区域温度最高处在28.2度左右▲顶部出风口温度最高处在42.4度左右二.Intel Ghost Canyon搭载MSI RTX2060测试1.空载▲搭载了RTX2060的NUC空载时功率在35.8W左右▲搭载了RTX2060的NUC空载，风扇转动后噪音在41.0dB左右▲电源适配器温度最高处在32.6度左右▲电源适配器出风口温度最高处在41.4度左右▲RTX2060金属散热部分温度最高处在27.8度左右▲顶部出风口温度最高处在37.2度左右2.MSI RTX2060满载▲搭载了RTX2060的NUC，在显卡满载时功率在222.4W左右▲搭载了RTX2060的NUC，显卡满载后风扇噪音在51.4dB左右▲电源适配器温度最高处在35.7度左右▲电源适配器出风口温度最高处在43.0度左右▲RTX2060金属散热部分温度最高处在40.9度左右▲顶部出风口温度最高处在46.2度左右3.搭载了MSI RTX2060的NUC满载▲搭载了RTX2060的NUC，在显卡和CPU同时满载时功率在311.7W左右▲搭载了RTX2060的NUC，在显卡和CPU同时满载后风扇噪音在59.3dB左右▲满载12秒左右，CPU先后触发温度墙和PL2功耗墙▲降频后CPU主频维持在2.46GHz左右，温度为88度附近▲此时搭载了RTX2060的NUC功率维持在243.3W左右▲风扇噪音在53.0dB左右▲电源适配器温度最高处在38.1度左右▲电源适配器出风口温度最高处在46.0度左右▲RTX2060金属散热部分温度最高处在42.0度左右▲顶部出风口温度最高处在49.9度左右总结优点：1.Intel Ghost Canyon采用模块化设计，方便后期升级组件来获得性能提升2.CPU性能非常强悍，已经超过了桌面级的i7-9700K3.带有雷电3接口和SD-UHSII读卡器，拓展性很强缺点：1.CPU和PCH共用一个散热器，散热器规模太小，在CPU满载后根本压不住，结果就是CPU降频2.都9012年了，配备的电源还不是全模组。这样就导致了NUC内部线束杂乱，难道Intel想让全模组电源作为一个NUC的选配件出现？由于本次测评的Intel Ghost Canyon是工程样机，有些地方做的还不是很完善，还有更改的空间，希望后期上市的零售版能给用户带来惊喜
