壮观性能服务器图片介绍,配至强7500 图解惠普ProLiant DL980 G7

惠普的HP ProLiant DL980 G7(以下简称DL980 G7)是基于至强7500处理的8插槽x86服务器，用于各种用途如利用虚拟化整合现有环境等。本文我们将结合照片详细介绍DL980 G7服务器。

DL980 G7概述

DL980 G7采用了最新英特尔8核至强7500处理器、最大支持2TB容量的高性能服务器。作为一款x86服务器，DL980 G7提供了足够的性能和可靠性来防止任何问题的发生。

为了实现高性能和高可靠性，DL980 G7采用了惠普专有的PREMA架构，也就是Performance(性能)、Resiliency(弹性)、Efficiency(效率性)Manageability(可管理性)和Availability(可用性)的首写字母。

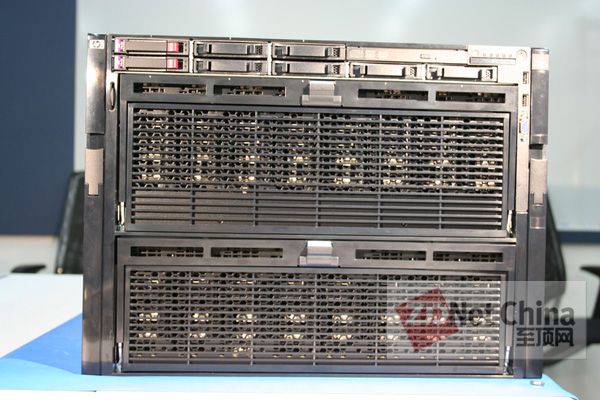

DL980 G7全貌。就其大小来说，它是一款8U服务器。上面是CPU和内存模块，后面是I/O插槽。实体重量达到93kg，作为这种性能级别的服务器，它属于重量较轻的

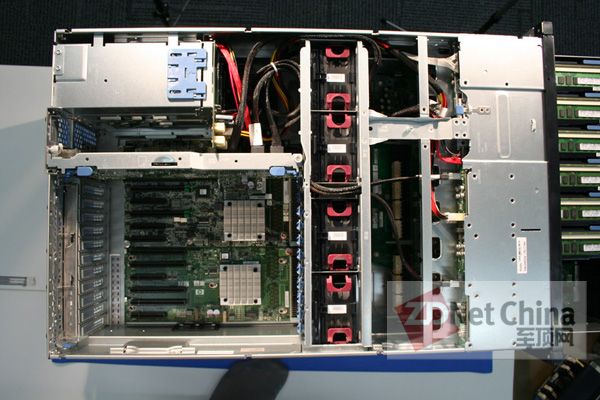

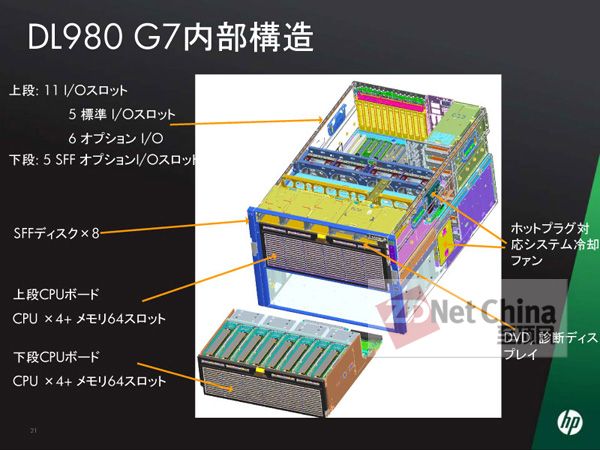

取下顶盖后DL980 G7的俯视照片。右侧是硬盘驱动器或DVD驱动器，在那下面是CPU模块。中间是风扇，左下角是I/O插槽，左上角是电源单元。

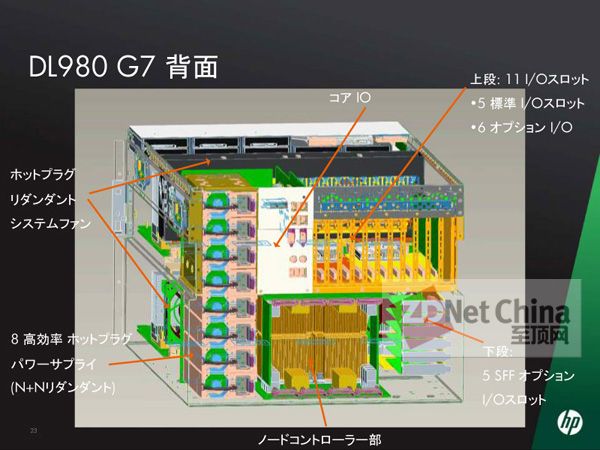

DL980 G7背面。左侧是电源单元，上面是I/O单元，下面是低配置的I/O节点的部署单元和控制器

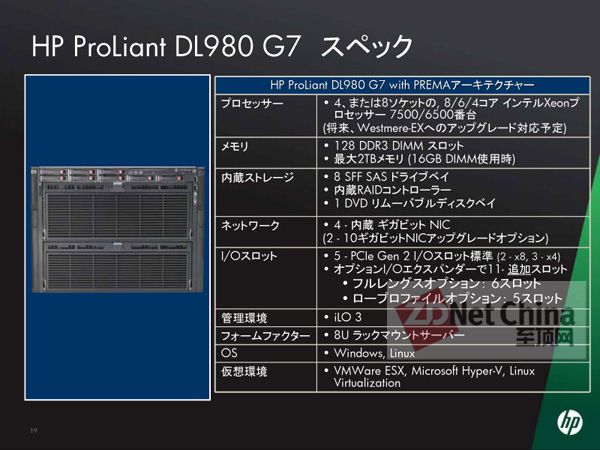

DL980 G7规格说明。与新一代Westmere-EX是插座兼容的

CPU采用了最新的至强7500

至强7500的每个CPU有多达8个核心，具有最多同时运行16个线程的能力。换言之，至强7500系列是有64个物理CPU核心、128个线程的超线程(Hyper Threading)的8路平台。

至强7500系列的CPU核心采用了Nehalem微架构。一级缓存64 KB(指令缓存32 KB＋数据缓存32 KB)，二级缓存256 KB。

至强7500的三级缓存不同于至强5600系列的设计，每个CPU内核配备了3MB的高速缓存，此外，每个三级缓存连接到总线可共享到24MB大容量三级缓存。

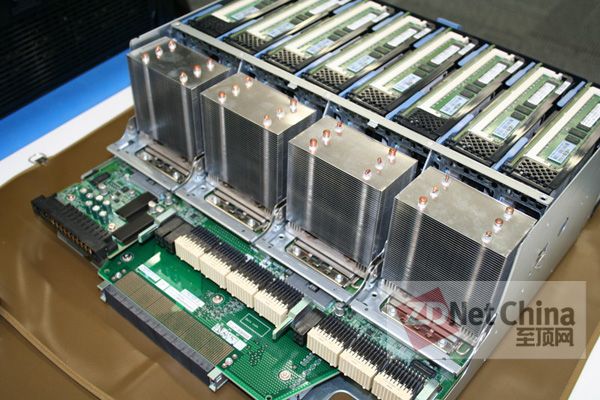

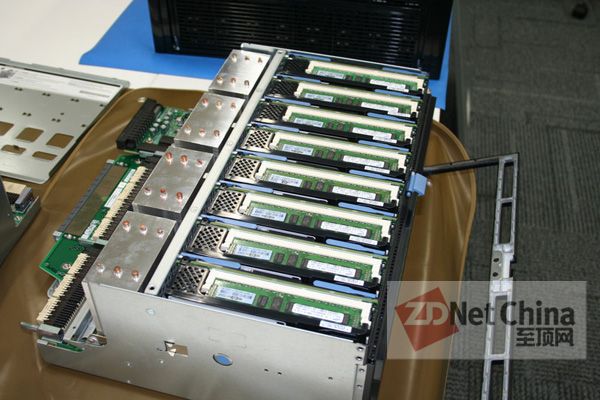

DL980 G7的CPU和内存模块。前面一排是内存模块，安装了4个CPU，每个CPU连接2个内存模块

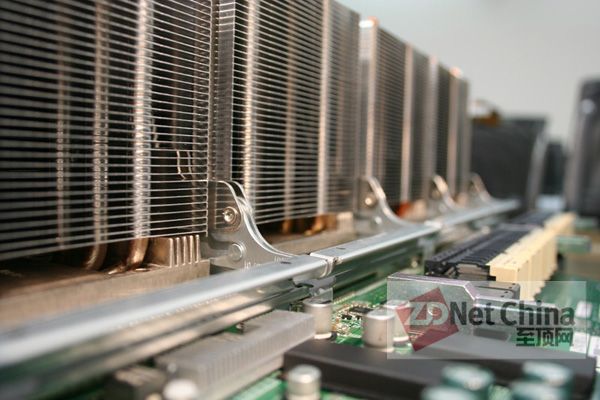

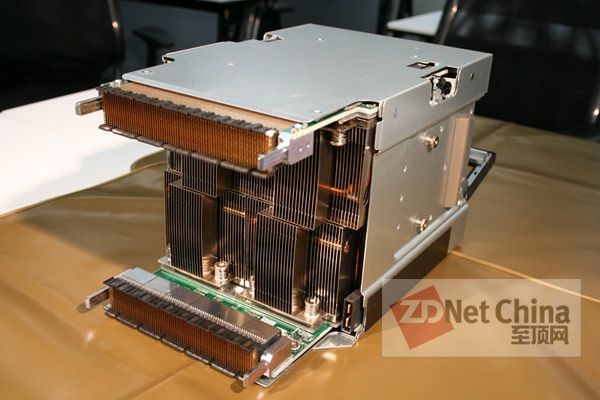

至强7500系列配置强劲的散热器

CPU的周边也被设计得如此具有美感。毕竟，服务器的设计与建筑设计相类似，也讲究简约设计，其中的美也是相通的

对于DL980 G7的CPU，可以轻松移除它的散热器，这是为了CPU的维护而设计的，此设计给维护带来了便利

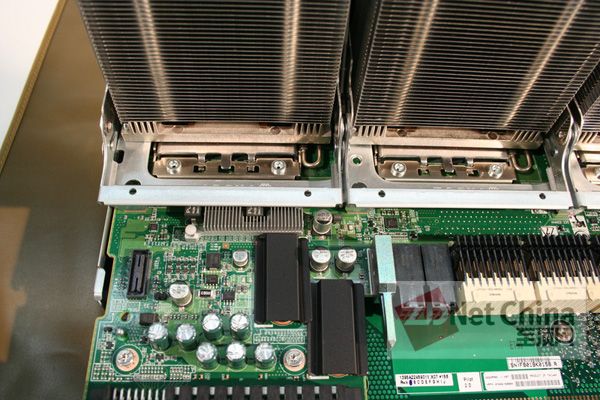

在CPU的主板上安装了至强7500处理器和内存模块

可支持2TB大容量内存

至强7500系列处理器支持最大为16GB的DDR3 DIMM。因此如果你使用16 GB的DIMM，每颗处理器就能拥有高达256GB内存容量。DL980 G7就成为拥有高达2TB内存容量的超级服务器。

至强7500系列的内存专用串行连接是可扩展内存接口(SMI)，支持两个内置的集成内存控制器(IMC)单元(合计4个SMI)。

因为SMI是串行接口，不能与DDR3内存相连接。拥有串行/并行变换和存储器缓冲功能的SMB(Scalable Memory Buffer)与SMI连接后能实现并行转换从而连接DDR3内存。

SMB支持2个DDR3内存通道，每个通道可以供2个DIMM使用。因此1个SMB支持总共4个DIMM。

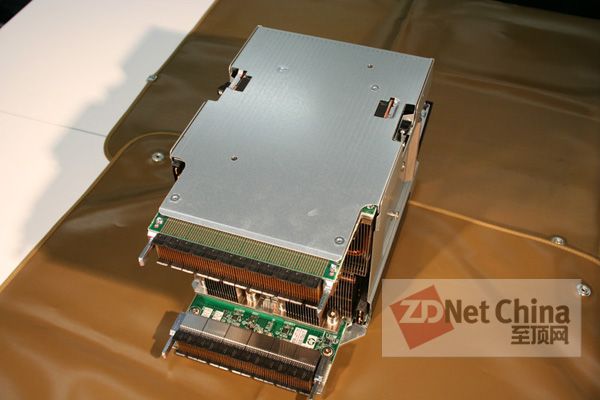

内存模块

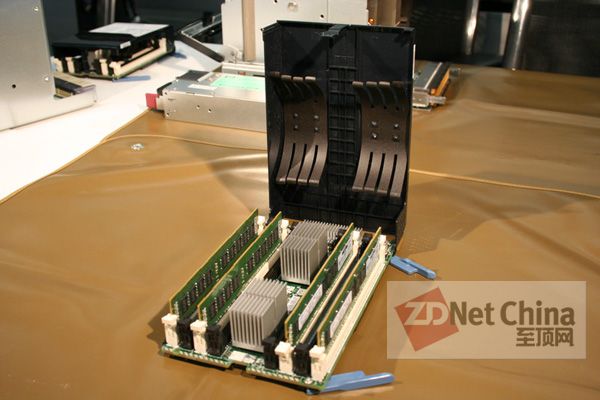

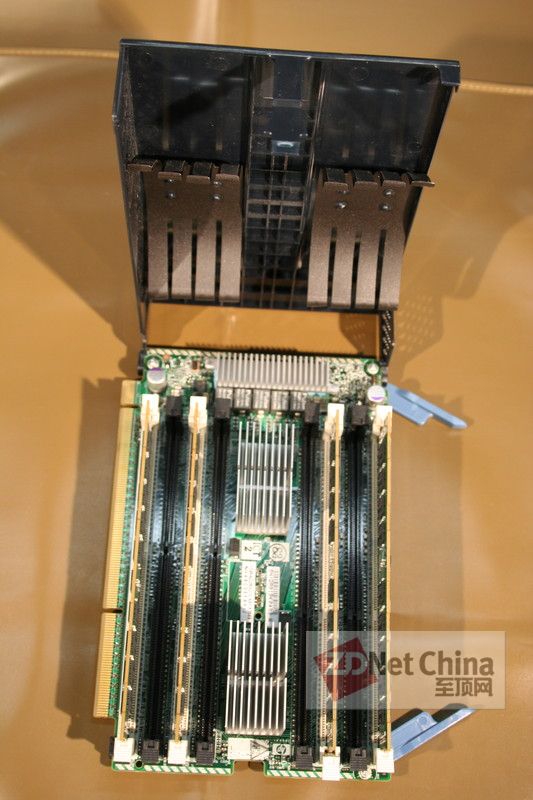

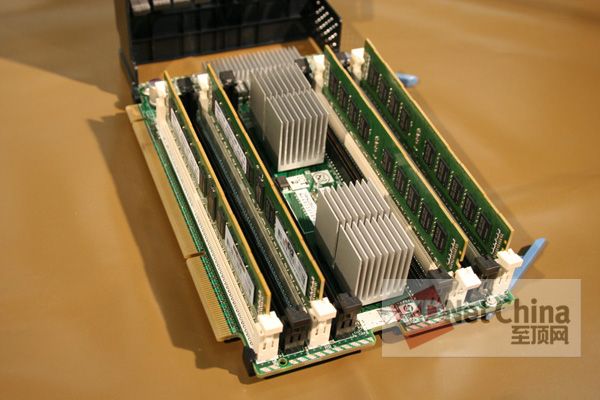

打开盖子的内存模块，中央散热器下面装载了2个转换串行和并行存储器接口SMB。每个SMB支持2×2(共4个)DIMM通道。因此，DL980 G7最多可配备8个DIMM内存模块

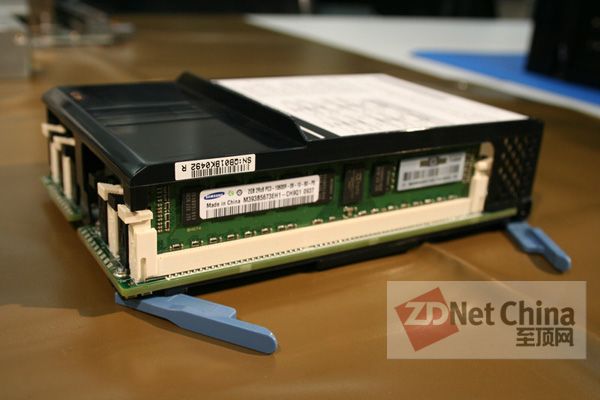

内存模块的顶部，可以让DIMM内存固定牢固

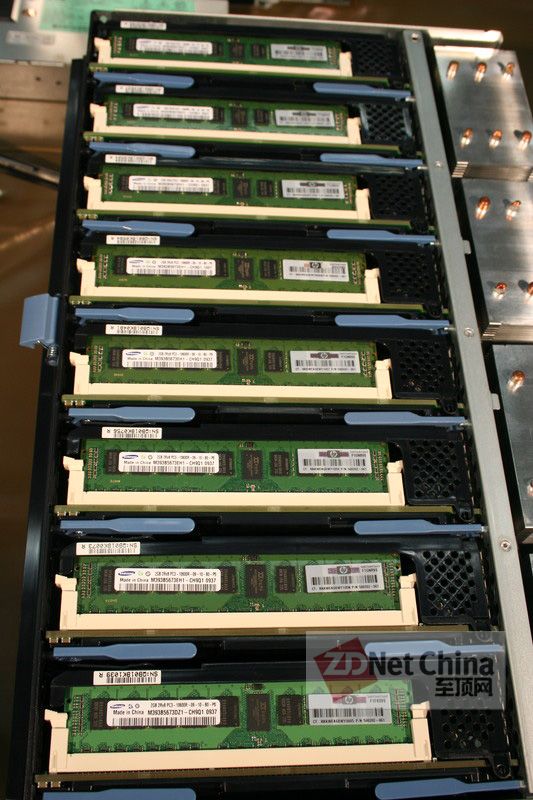

内存模块排列成的壮观景象

能够最大限度发挥至强Xeon 7500系列处理器性能优势的做法就是安装相同容量的内存和内存插槽。如果需要为每个通道配置相同的内存容量则必须为每个通道配置相同的内存插槽数量，否则不平衡将导致性能下降

高性能8路服务器的节点控制器

CPU智能缓存架构是惠普DL980 G7服务器的一个亮点。这种体系结构由2个至强 7500处理器作为一组模块，每个模块之间通过惠普开发的节点控制器连接。

惠普开发的节点控制器使DL980 G7服务器成为一款具有创记录性能的x86服务器。

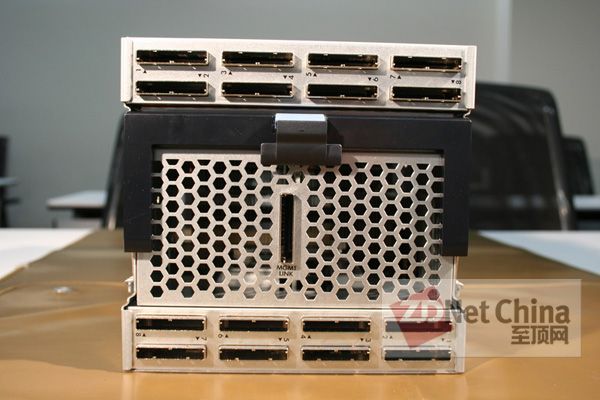

DL980 G7的最大亮点就是由惠普独立开发的节点控制器。这是装载了4个节点控制器

节点控制器连接着至强7500处理器和QPI。进一步，每个节点控制器通过高速接口降低节点间的通信阻塞。

由于节点控制器也是模块化，因此很容易进行维护

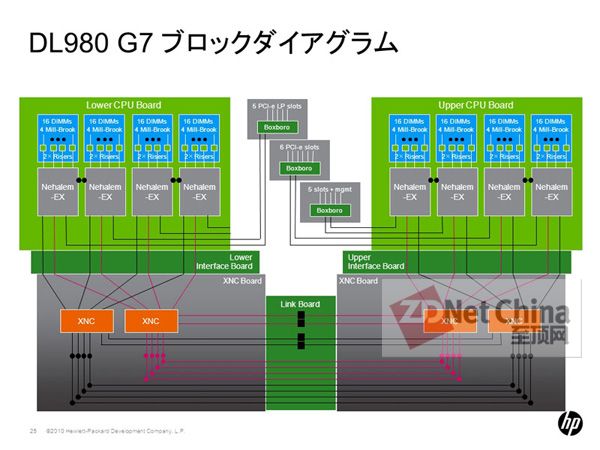

DL980 G7是以2个至强7500处理器为一组节点的。因为所有节点都连接到2个节点控制器，所以CPU的特定节点控制器之间的通信将会进行自动负载均衡

提供高可扩展的I/O单元

DL980 G7采用至强7500的I/O芯片“Boxboro”，每个芯片的I/O组合是可以改变的。

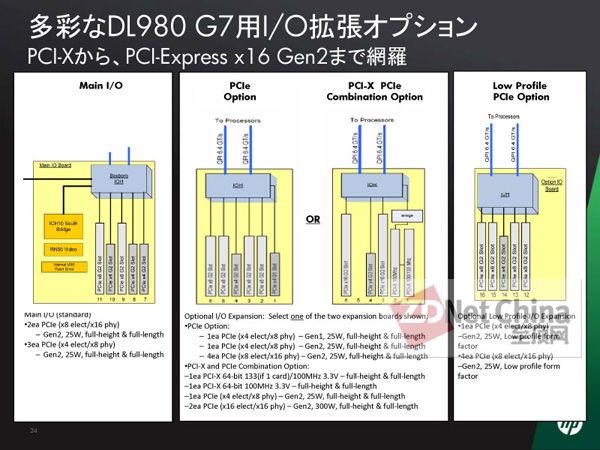

默认情况下，DL980 G7在I/O单元安装了2个PCI-E 8，3个PCI-E 4。另外，可选择PCI-E或者PCI-X作为增强的I/O单元。此外，还可以增加小尺寸的I/O插槽。

DL980 G7有很多可用I/O插槽，它将因此受益。预计未来惠普还将增加使用PCI-E的固态硬盘(SSD)。如果采用高IOPS的固态盘，那它将被用于数据库和高性能计算等主要领域。

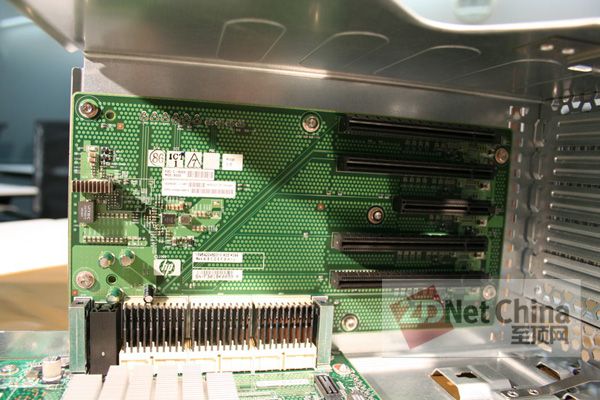

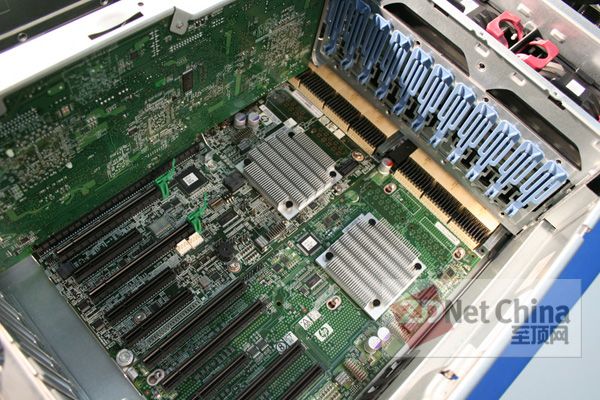

I/O单元是模块化的。左侧是I/O的2个PCI Expressx8和3个 PCI Expressx4。另一个I/O模块中有6个PCI Express或3个PCI Express加上2个PCI-X两种选择。

小尺寸I/O的I/O单元安装在主I/O单元下方。有4个PCI Express x8和1个PCI Expressx4

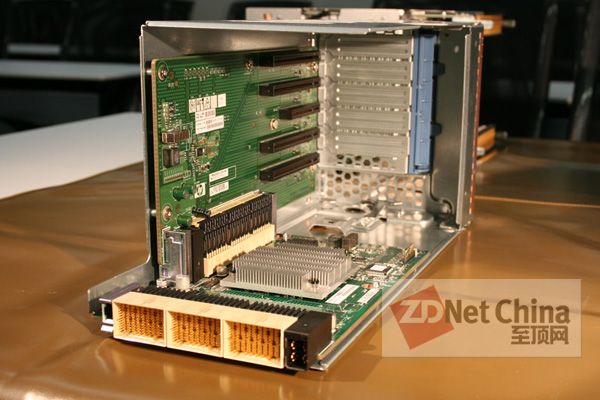

低配置专用的I/O单位是模块化的，每个单元是可热插拔的

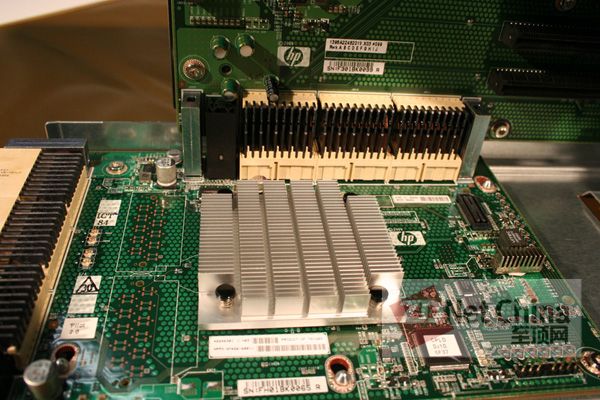

至强7500处理器的I/O芯片“Boxboro”，QPI和CPU连接到此芯片上

低配置I/O专用单元接口，旁边是扩展卡的插槽

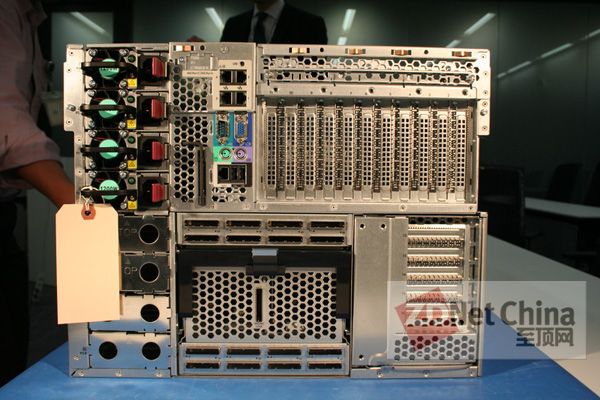

DL980 G7的背面。I/O插槽、电源单元、低配置I/O单元和节点控制器

DL980 G7的PCI Express以及PCI-X和传统I/O是可兼容的

80 Plus Platinum电源和冷却风扇

DL980 G7提供了大量的内部温度传感器，可精确地了解服务器的内部情况。此外，它提供系统分析显示面板(System Insight Display)，置于DL980 G7机身之前，用于检查是否存在问题。其内部还装配了必备的远程管理服务器系统组件，方便远程控制现场的情况。

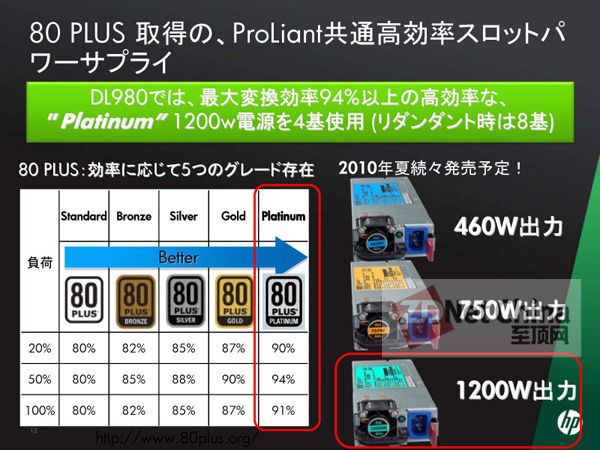

DL980 G7配置了4个功率1200W的80Plus Platinum电源(8个冗余)。80Plus Platinum电源可以用来减少热量的损失，提高电源效率。

DL980 G7采用80Plus Platinum电源。 80Plus Platinum电源的电源变换功率可以达到90%以上，有很高的效率。

模块化可便于维护

像是旁边安装了两个风扇

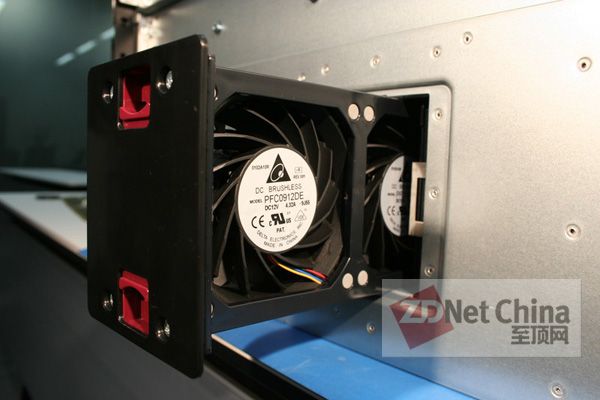

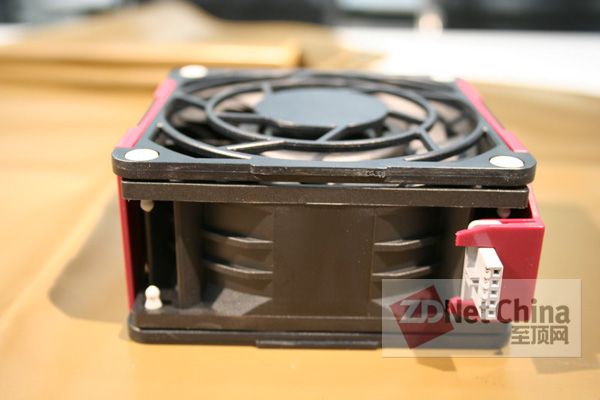

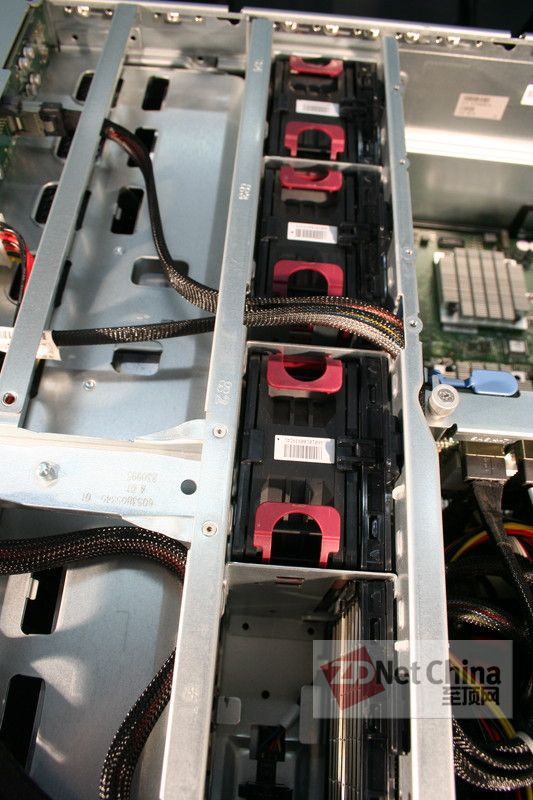

DL980 G7的风扇模块

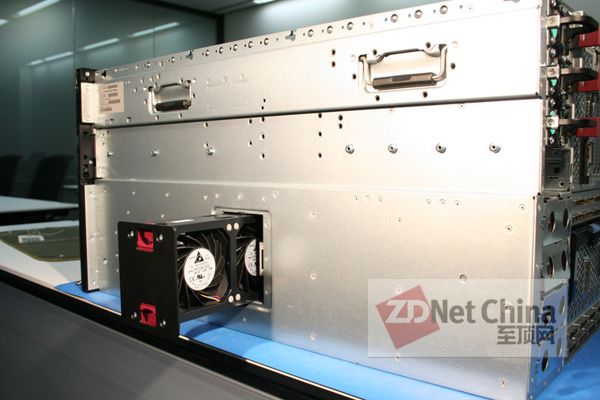

它是专门侧面拔出设计，很容易维修

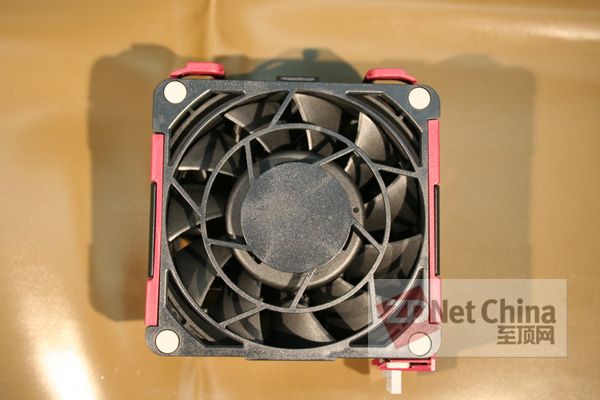

ProLiant使用的是风扇的最大直径

通过CPU部件与I/O部件之间的风扇被认为是整个系统的冷却装置

传感器和系统分析显示面板(System Insight Display)的运用支持

ProLiant 系列配置了大量温度传感器，使其可以更精准地控制风扇转速和电源以防过于冷却，从而降低功耗

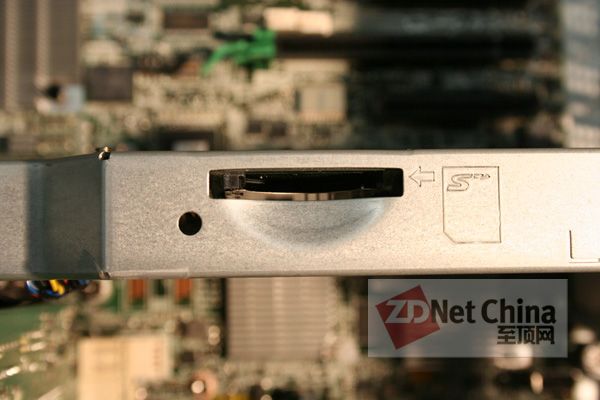

DL980 G7内置了SD卡插槽，可以启动SD卡程序

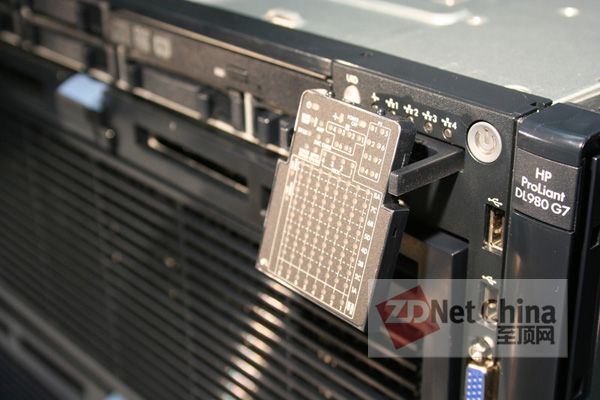

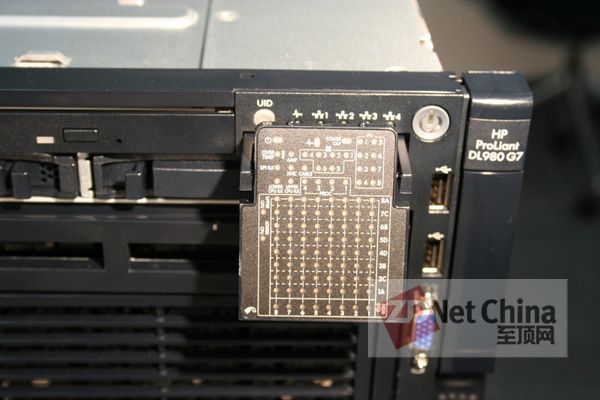

系统分析显示面板(System Insight Display)，由这个面板能检查系统运行状况检查，凡发生问题无需连接就能显示内部问题，不使用时可储存在系统内。

系统分析显示面板(SID)提供所有主要子系统(PCI I/O、内存、CPU、冗余冷却功能、互锁) 详细视图，以显示故障状态

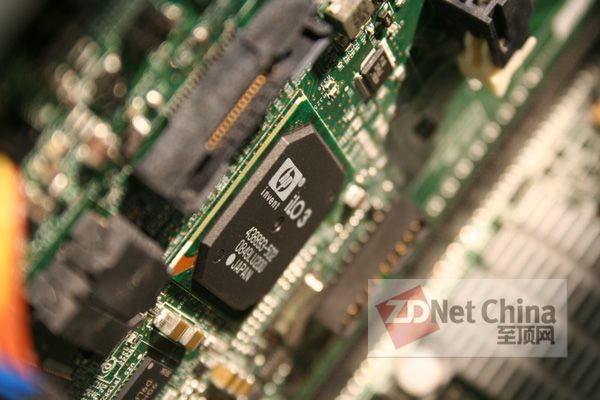

iLO3管理模块芯片。iLO3是独立运作的嵌入式微型计算机。因此，如果你有需要，即使系统被关闭，也可以进行远程系统管理
