第一章：建筑施工图识读

一、房屋图概述

房屋基本构件通常有：基础、墙体、柱、梁、楼板或地面、屋顶、楼梯、门窗等。此外，还有台阶或坡道、雨篷、阳台、雨水管、明沟或散水坡等其它构件。

一套完整的施工图应包括以下几个方面内容：

1、 图纸目录

说明该项工程是由哪几个工种的图纸所组成的，各工程图纸的名称、张数盒图号顺序，目的是为了便于查找图纸。

2、 设计总说明书

主要说明该项工程的概貌盒总体要求。而对中、小型工程的说明书一般放在建筑施工图内。

3、 建筑施工图(简称：建施)

主要表达建筑物的内外形状、尺寸、结构构造、材料做法盒施工要求等。其基本图纸包括：总平面图、建筑平、立面、剖面图和建筑详图。

建筑施工图是房屋施工时定位放线，砌筑墙身，制作楼梯、安装门窗、固定设施以及室内外装饰的主要依据，也是编制工程预算和施工组织计划等的主要依据。

4、 结构施工图(简称：结施)

主要表达各种承重构件的平面布置，构件的类型、大小、构造的做法以及其它专业对结构设计的要求等。基本图纸包括：结构说明书、基础图、结构平面图和构件详图。

结构施工图是房屋施工时开挖地基，制作构件，绑扎钢筋，设置预埋件，安装梁、板、柱等构件的主要依据，也是编制工程预算和施工组织计划等的主要依据。

5、 设备施工图(简称：设施)

包括：建筑给排水施工图：表达给水、排水管道的布置和设备安装。

采暖通风施工图：表达供暖、通风管道的布置和设备的安装。

电气照明施工图：表达电气线路布置和接线原理图。

(二)阅读建筑施工图的一般方法

一幢房屋从施工到建成，需要有全套房屋施工图走指导。阅读这些施工图时应按图纸目录顺序即总说明、建施、结施、设施，要先从大的方面看，然后在依次阅读细小部分，即先粗看后细看。

简单地说，先整体后局部；先文字说明后图样；先基本图样后详图，先图形后尺寸等依次仔细阅读，并应注意各专业图样之间的关系。

三、总平面图和施工总说明

(一)总平面图图示方法和用途

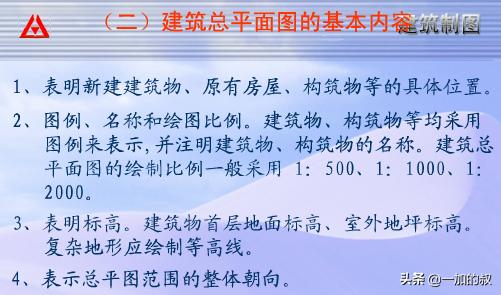

建筑总平面图是采用俯视投影的图示方法，绘制新建房屋所在基地范围内的地形、地貌、道路、建筑物、构筑物等的水平投影图。其用途两个：

1、 反映新建、拟建工程的总体布局以及原有建筑和构筑物的情况。

2、 根据总平面图可进行房屋定位、施工放线、填挖土方等的主要依据。

阅读总平面图时应注意事项：

1、 总平面图中的内容，多数使用符号表示的。首先应熟悉图列符号的意义。

2、 看清用地范围内的新建、原有、拟建、拆除建筑物或构筑物的位置。

3、 查看新建建筑物的室内、外地面高差、道路标高和地面坡度及排水方向。

4、 根据风向频率玫瑰图看清楚建筑物朝向。

5、 看清楚新建建筑物或构筑物自身占地尺寸以及与周边建筑物相对距离。

施工总说明一般包括：工程概况(如工程名称、位置、建筑规模、建筑技术经济指标以及绝对标高与相对标高间的关系等)；结构类型，主要结构的施工方法，以及对图纸上未能详细注写的用料、做法或需统一说明的问题进行详细说明，构件使用或套用标准图的图集代号等。

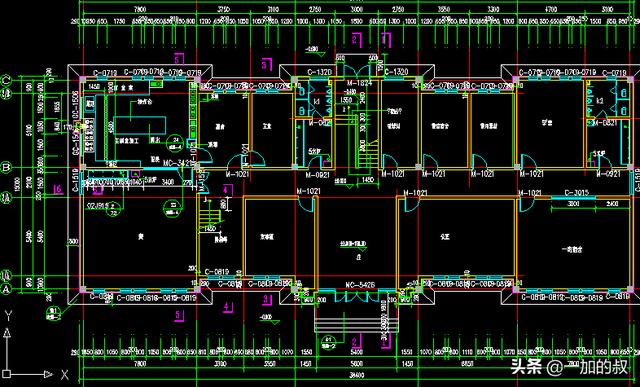

四、建筑平面图

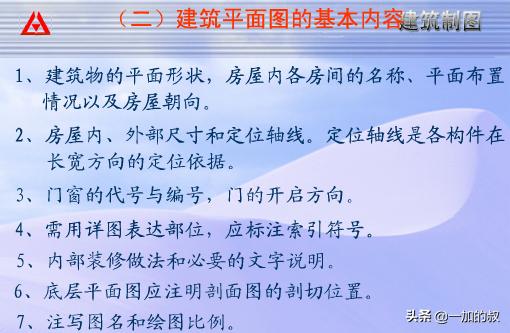

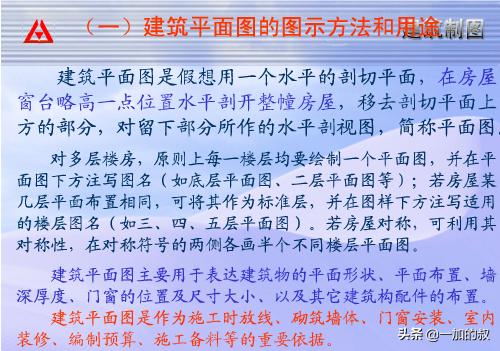

一、建筑平面图图示方法和用途

二、屋顶平面图

屋顶平面图是屋面的水平投影图，不管是平屋顶还是坡屋顶，主要应表示出屋面排水情况好突出屋面的全部构造位置。

1、屋顶平面图的基本内容

(1)表明屋顶形状和尺寸，女儿墙的位置和墙厚，以及突出屋面的楼梯间、水箱、烟道、通风道、检查孔等具体位置。

(2)表示出屋面排水分区情况、屋脊、天沟、屋面坡度及排水方向和下水口位置等。

(3)屋顶构造复杂的还要加注详图索引符号，画出详图。

屋顶平面图的读图注意事项：屋顶平面图虽然比较简单，亦应与外墙详图和索引屋面细部构造详图对照能读懂，尤其是有外楼梯、检查孔、檐口等部位和做法、屋面材料防水做法。

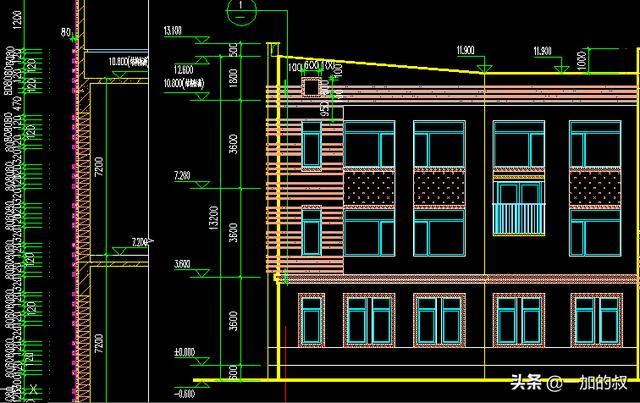

三 建筑立面图绘制步骤

1、 绘制定位轴线、室外地平线，依据楼层标高及墙厚，绘制房屋外轮廓线；

2、 绘制墙体的转角线、门窗洞、阳台、台阶、屋面等大的建筑构配件的轮廓线；

3、 绘制窗台、雨篷、雨水管、门窗框、门窗扇等小的建筑构配件轮廓线；

4、 标注定位轴线、各部为建筑标高、详图索引符号、墙面装饰用料及做法；

5、 书写图名及绘图比例。

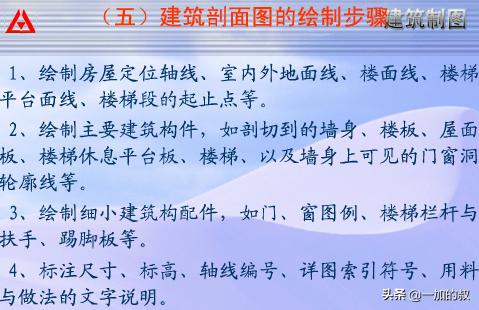

四、建筑剖面图

(一)、建筑剖面图图示方法和用途

剖面图的名称应与建筑平面图中剖切编号相一致，如1-1剖面图等。

建筑剖面图主要用于表达房屋内部高度方向构件布置、上下分层情况、层高、门窗洞口高度，以及房屋内部的结构形式。

(二)、建筑剖面图的基本内容

1、表明房屋被剖切的建筑构配件，在竖向方向上的布置情况，比如各层梁板的具体位置以及与墙柱的关系，屋顶的结构形式；

2、表明房屋内未剖切到而可见的建筑构配件位置和形状。比如可见的墙体、梁柱、阳台、雨篷、门窗、楼梯段以及各种装饰物和装饰线等；

3、在垂直方向上室内、外各部位构造尺寸，室外要注三道尺寸，水平方向标注定位轴线尺寸。标高尺寸应标注室外地坪、楼面、地面、阳台、台阶等处的建筑标高。

4、表明室内地面、楼面、顶棚、踢脚板、墙裙、屋面等内装修用料及做法，需用详图表示处加标注详图索引符号。

5、标注定位轴线及编号，书写图名和比例。

建筑剖面图的读图注意事项：

1、 阅读剖面图时，首先弄清楚该剖视图的剖切位置，然后逐层分析剖到那些内容，投影看到哪些内容。

2、 剖面图中的尺寸重点表明室内外高度尺寸，应校核这些细部尺寸是否与平面图、立面图中的尺寸完全一致内外装修做法与材料是否也同平面图、立面图一致。

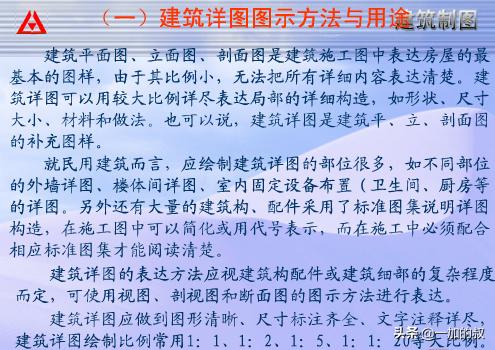

五、建筑详图：

楼梯详图

楼梯主要有楼梯段、休息平台、栏杆和扶手等组成。楼梯详图反映了楼梯的布置形式、结构形式以及踏步、栏杆扶手、防滑条等详细构造、尺寸和装修做法。

楼梯详图图样包括：楼梯平面图、楼梯剖面图以及踏步、栏杆扶手、防滑条的构造详图。

第二章：结构施工图识读

一、结构施工图是表达房屋承重构件(如基础、梁、板、柱及其他构件)的布置、形状、大小、材料、构造及其相互关系的图样，它还要反映出其他专业(如建筑、给排水、暖通、电气等)对结构的要求。主要用来作为施工放线、开挖基槽、支模板、绑扎钢筋、设置预埋件、浇捣混凝土和安装梁、板、柱等构件及编制预算和施工组织计划等的依据。

1、 结构设计说明

结构设计说明是带全局性的文字说明，它包括：选用材料的类型、规格、强度等级，地基情况，施工注意事项，选用标准图集等。

2、 结构平面布置图

结构平面布置图是表示房屋中各承重构件总体平面布置的图样。它包括：

(1) 基础平面图；

(2) 楼层结构布置平面图；

(3) 屋盖结构平面图。

3、构件详图

构件详图包括：

(1) 梁、柱、板及基础结构详图；

(2) 楼梯结构详图；

(3) 屋架结构详图；

(4) 其他详图，如天窗、雨篷、过梁等。

二、结构施工图中的有关规定

· 房屋建筑是由多种材料组成的结合体，目前房屋结构中采用较普遍的是混合结构和钢筋混凝土结构。

· 国家《建筑结构制图标准》对结构施工图的绘制有明确的规定，现将有关规定介绍如下：

(1) 常用构件代号

常用构件代号用各构件名称的汉语拼音的第一个字母表示

(2) 常用钢筋符号

钢筋按其强度和品种分成不同的等级，并用不同的符号表示

(3) 一般钢筋图例

常用钢筋图例见表15.2。

(4) 钢筋的名称

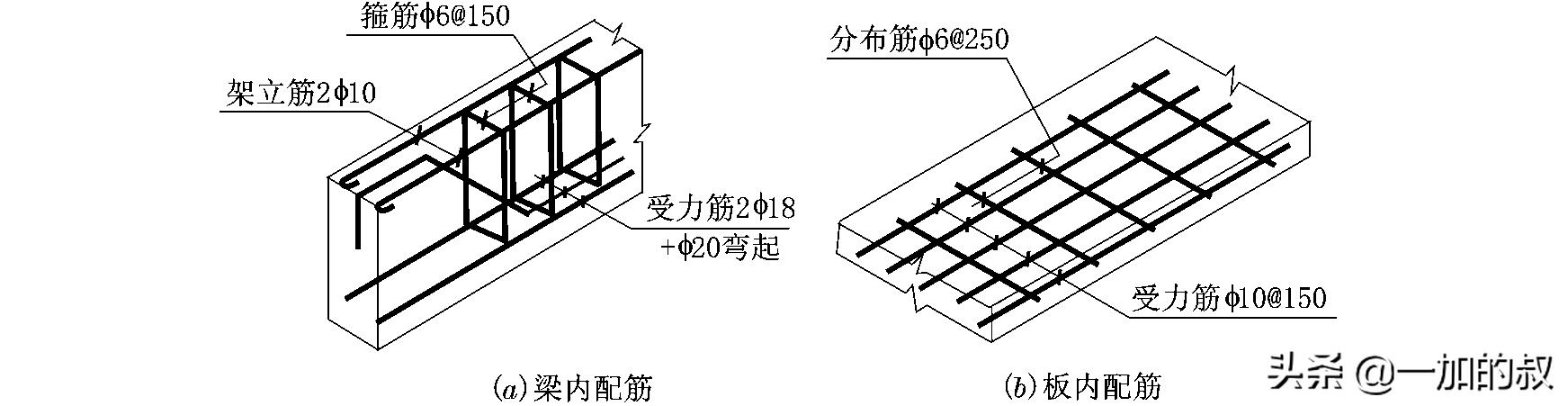

配置在混凝土中的钢筋，按其作用和位置可分为以下几种，如图15.2所示。

① 受力筋

② 箍筋

③ 架立筋

④ 分布筋

⑤ 构造筋

(5) 保护层

钢筋外缘到构件表面的距离称为钢筋的保护层。其作用是保护钢筋免受锈蚀，提高钢筋与混凝土的粘结力。

(6) 钢筋的标注

钢筋的直径、根数及相邻钢筋中心距在图样上一般采用引出线方式标注，其标注形式有下面两种：

eq oac(○,1) 标注钢筋的根数和直径

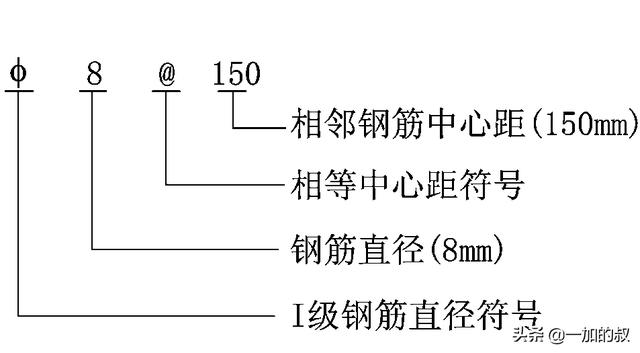

② 标注钢筋的直径和相邻钢筋中心距

(7) 钢筋混凝土构件图示方法

为了清楚地表明构件内部的钢筋，可假设混凝土为透明体，这样构件中的钢筋在施工图中便可看见。钢筋在结构图中其长度方向用单根粗实线表示，断面钢筋用圆黑点表示，构件的外形轮廓线用中实线绘制。

表15.1 常用构件代号

表15.2 一般钢筋图例

图15.2 构件中钢筋的名称

三、基础图

· 基础是建筑物地面以下承受房屋全部荷载的构件，基础的型式取决于上部承重结构的型式和地基情况。

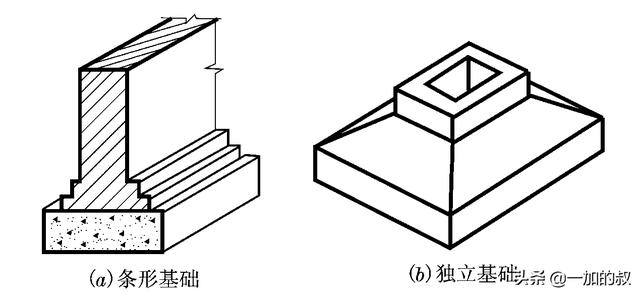

· 在民用建筑中，常见的型式有条形基础(即墙基础)和独立基础(即柱基础)，如图15.3。

图15.3 基础的型式

· 条形基础埋入地下的墙称为基础墙

· 当采用砖墙和砖基础时，在基础墙和垫层之间做成阶梯形的砌体，称为大放脚

· 基础底下天然的或经过加固的土壤叫地基

· 基坑(基槽)是为基础施工而在地面上开挖的土坑

· 坑底就是基础的底面，基坑边线就是放线的灰线

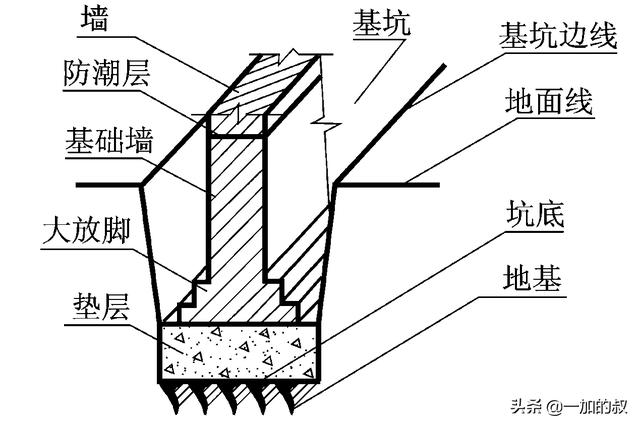

· 防潮层是防止地下水对墙体侵蚀而铺设的一层防潮材料，如图15.4。

图15.4 基础的组成

· 基础图主要是表示建筑物在相对标高±0.000以下基础结构的图纸(即表示建筑物室内地面以下基础部分图样)，一般包括基础平面图和基础详图。它是施工时在基地上放灰线、开挖基槽、砌筑基础的依据。

1、 基础平面图

基础平面图的形成

基础平面图是假想用一个水平面沿房屋底层室内地面附近将整幢建筑物剖开后，移去上层的房屋和基础周围的泥土向下投影所得到的水平剖面图。

基础平面图表示方法

· 在基础平面图中，只画出基础墙、柱及基础底面的轮廓线，基础的细部轮廓(如大放脚)可省略不画

· 凡被剖切到的基础墙、柱轮廓线，应画成中实线，基础底面的轮廓线应画成细实线

· 基础平面图中采用的比例及材料图例与建筑平面图相同

· 基础平面图应注出与建筑平面图相一致的定位轴线编号和轴线尺寸

· 当基础墙上留有管洞时，应用虚线表示其位置，具体做法及尺寸另用详图表示
