导入inp文件无显示_教程参考：hypermesh划分的网格如何导入workbench,进行联合仿真...

近来，遇到划分网格的问题，所以探索 了一下用hypermesh划分网格，用workbench进行求解，参考了网上诸多大神的解答，现已解决，并回馈各网友。

详情如下：

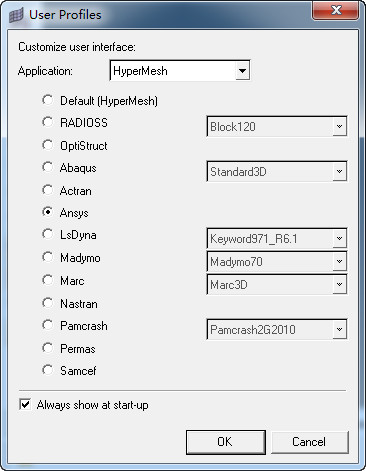

1.在刚进入hw后，会弹出一个选项框来，选择求解器，preferences->User profies里面选择ansys选项

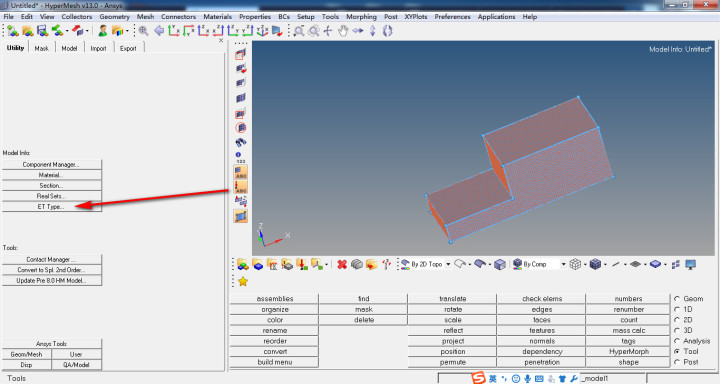

2.设置单元类型，划分完网格之后，utility->model info->ET type，

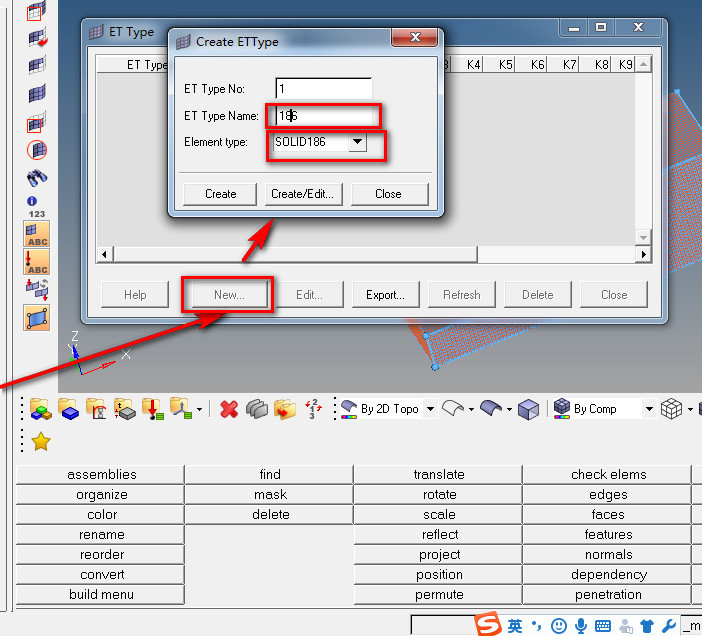

1）创建单元类型，选好后点击creat

（这一步很关键，材料和其他的可以不用定义，但是单元一定要定义。而且这部单元类型很不好选，你们自己操作的时候就知道了。一般需要选择ansys经典里面有的单元，不然导入的时候回出现错误。我一般实体都是选择solid185------来自网上另一大神的的忠告）

2）定义完单元属性，把单元类型分配到你画的网格里面（此步很重要，要确定单元赋予成功，否则后期更新模型会失败）

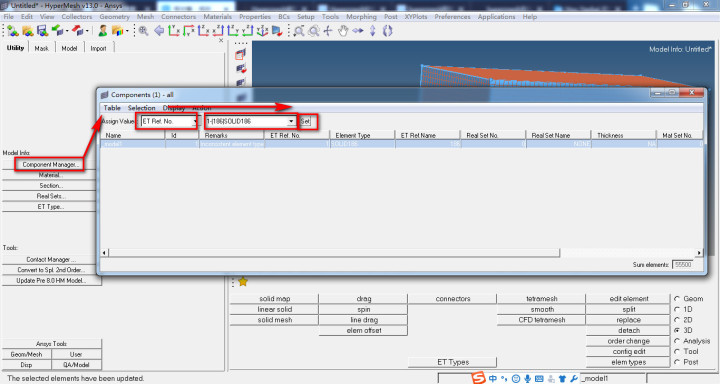

操作如图所示component mananger->table-ediable(使他在可编辑状态)，选择value ->ET type，还有后边那个东，最后选中name下那一栏中的内容点击set,会提示更新成功

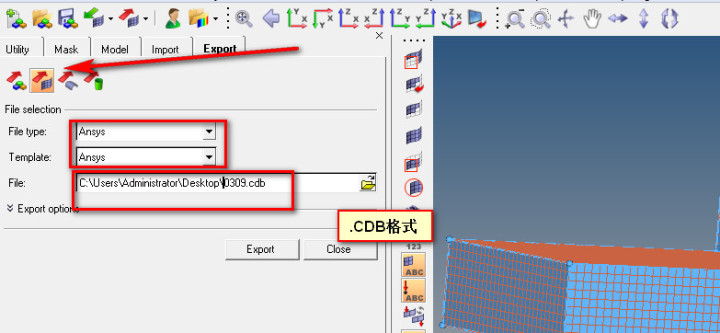

4.导出.cdb格式的文件

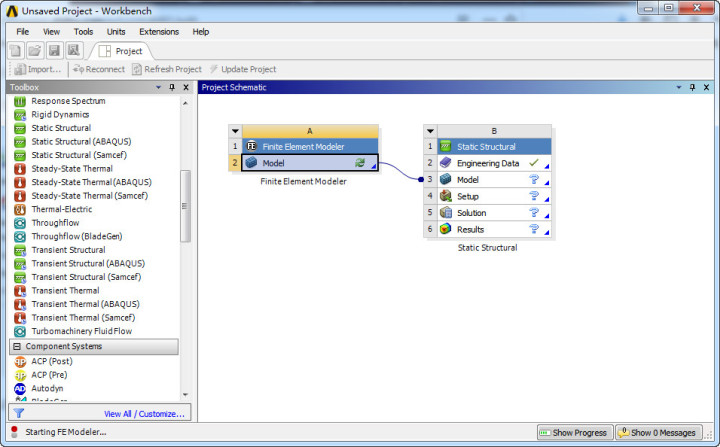

5.打开workbench，

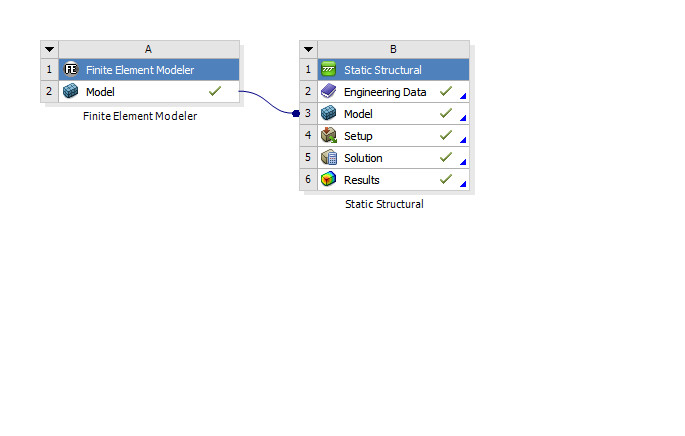

1）拖入一个Finite Element Modeler组件和static structural,点击A中的model拖拽到B中的model，

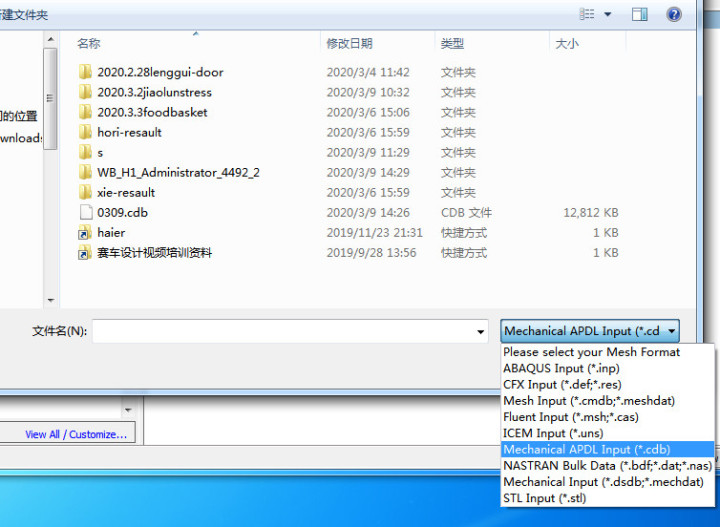

2）右击A中的model，选择并导入cdb文件

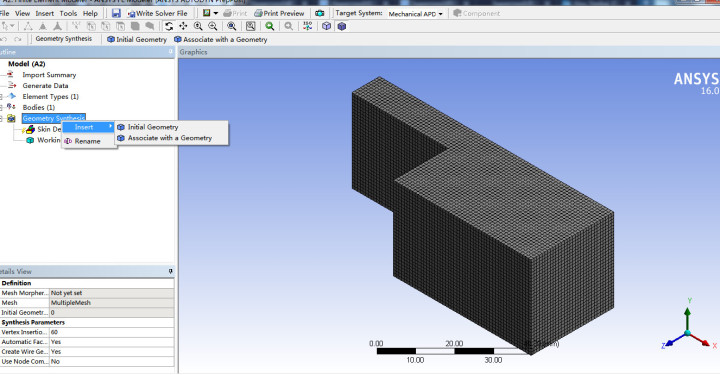

3）然后双击A中的model进入编辑状态，GEOM->insert->initial geometry

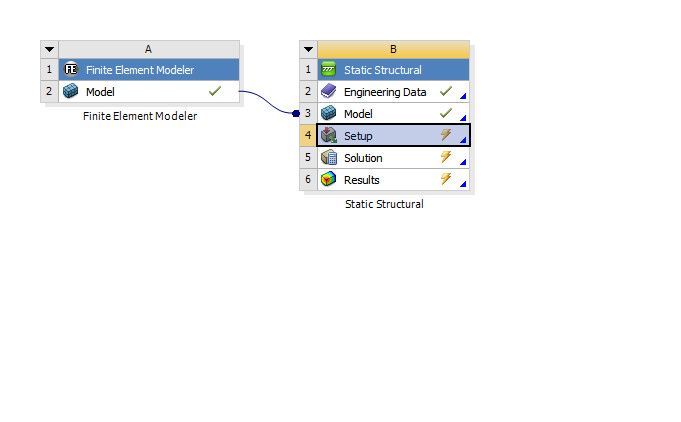

4)右击B中的setup，选择update，A和B中的model会显示对勾

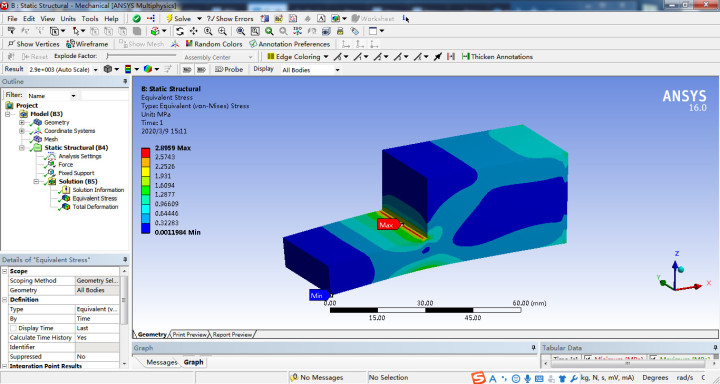

6.加入载荷和约束求解

完

PS：在进行设置单元类型时有时赋予不成功，导致ansys workbench无法识别，这个问题我不大懂，参看网上的解读;

问题在于 所划分的网格为低阶网格 而所定义的为高阶网格（如solid186），因此需要在3D面板中选择order change ，有change to 1st 和 change to 2st 分别表示转换为一次低阶单元 和 二次高阶单元。 如果你定义的是solid186单元 为高阶单元。 则需要这一步转换后。再到component manager 中 进行单元属性的赋予。还不明白 联系qq1045320609 商讨(

inconsistent element type​www.jxcad.com.cn

)inconsistent element type

此外，还有一种方法转换为abaqus的inp格式的文件进行计算（我试过）也可以。网址如下：

hypermesh网格导入ansys的方法 - 百度文库​wenku.baidu.com
