计算机电缆编织密度标准,计算机电缆执行标准

二、计算机电缆的特性

1、计算机电缆的交流额定电压(U0/U):300/500V

2、计算机电缆长期工作温度为70℃

3、敷设时环境温度不低于:固定敷设-40℃,非固定敷设-15℃

4、计算机电缆小弯曲半径：无铠装层应小于电缆外径的6倍，带铠装层的电缆应不小于电缆外径的12倍

5、计算机电缆在20℃时用直流500V电压试验稳定充电1min后绝缘电阻应不小于2500MΩ·Km

6、计算机电缆各对绞屏蔽之间以及对绞屏蔽与总屏蔽之间应不断路

7、计算机电缆的线芯和线芯之间以及屏蔽之间应经受50HZ，交流2000V电压试验5min不击

三、计算机电缆的优点

1、结构上有一层屏蔽层，具有良好的抗干扰屏蔽性能。

2、电缆导体长期工作温度有4种：聚氯乙烯有70℃、105℃两种，聚乙烯绝缘为70℃，交联聚氯乙烯绝缘为90℃；不同的环境和场所使用的温度也不一样。

3、电缆允许在环境温度-40℃-50℃的条件下固定敷设用，敷设时的环境温度应不小于0℃.

4、计算机电缆小弯曲半径：无铠装层应小于电缆外径的6倍，带铠装层的电缆应不小于电缆外径的12倍

DJYVPR计算机电缆电缆特点

1、导体采用软铜单线绞合而成(多股)，其性能符合GB/T3956的规定。导体表面光洁、无油污、无损伤绝缘的毛刺、锐边、无凸起或断裂的单线。

2、绝缘材料为氟塑料，采用镍基合金高温挤出机高速生产，挤包在导体上的绝缘性能符合Q/的规定。绝缘标称厚度符合相关标准的规定，绝缘厚度平均值不小于规定的标称值，绝缘任一点***薄点的测量厚度不小于标称值的90%减去0.1mm。

3、3火花验收：生产过程中绝缘层中间检验应按GB/T3048规定进行交流50HZ6KV火花耐压试验。

4、4对绞对绞组采用颜色识别标志，每对线组由两根不同颜色的单线和一条双色扎带对绞节距应不大于100mm。相邻对绞组节距应不相同。对绞屏蔽(二线组或三线组)对绞屏蔽内绕包非吸湿性包带隔离,其重叠率不小于15%。对绞屏蔽采用φ0.15mm铜丝编织而成,其编织密度不小于80%。

5、电缆成缆的填充材料采用非吸湿性材料，紧密无空隙,成缆后缆芯外形圆整。成缆线芯绞合节距应不大于绞合外径的20倍。

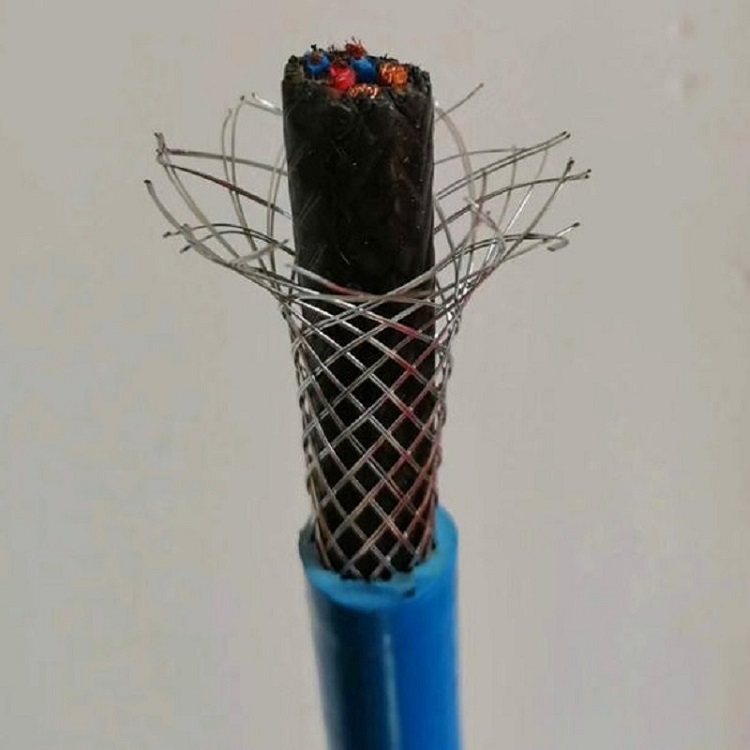

6、电缆采用铜丝编织总屏蔽。屏蔽编织密度不小于75%。

电线电缆的国家标准是什么？

1、电缆长期允许工作量不超过70摄氏度。

2、电缆敷设的温度不低于0摄氏度。

3、电缆弯曲半径不小于电缆外径的10倍。

4、架空绝缘电缆(电压等级：0.6/1KV、8.7/15KV、26/35KV;执行标准：三个)

5、本产品用于敷设在额定工频电压35KV及以下的架空电力线路中，作输配电能用，电缆导体允许工作温度为90度，短路时电缆的高温度为250摄氏度。

6、电缆的敷设温度不低于-20摄氏度。

7、电缆敷设时允许弯曲半径不小于电缆直径的12倍。

8、铝绞线及钢芯铝绞线(电压等级：0.6/1KV;执行标准：GB/T1179-1999)

2、机械强度

1、护套的绝缘(一般大于100MΩ)和耐压强度(500V以下1500V)

2、线阻(一定的线径、电导率、长度下不大于一定的电阻)

3、高温冲击150度下，低温-30度下电线不得出现开裂等。
