本文介绍了LTE协议栈中的PDCP层及其作用，包括头压缩、加密、完整性保护等功能。PDCP层作为无线网络与有线网络的分离层，提高了IP数据流在空口上的传输效率。此外，还涉及RLC层的重传管理，RLC有透明模式、重发非确认模式和重发确认模式。建议通过开源代码学习协议栈实现。
系统架构
无线接入网和核心网的总体系统架构演进，结果是形成了一个扁平的RAN架构 + 分组核心网EPC架构。
RAN负责整体网络中所有无线相关功能，包括调度、无线资源管理、重传协议、编码和各种多天线方案等；
EPC负责与无线接口无关的完整移动宽带网络所需要的功能，包括认证、计费功能、端到端连接的建立等；
系统架构如上图所示，核心网主要模块是MME和S-GW，MME即移动性管理模块，是控制平面节点,S-GW即服务网关，是用户平面节点；eNodeB是LTE无线接入网络的单一节点。核心网通过S1接口连接到eNodeB，eNodeB通过Uu接口，连接到UE。

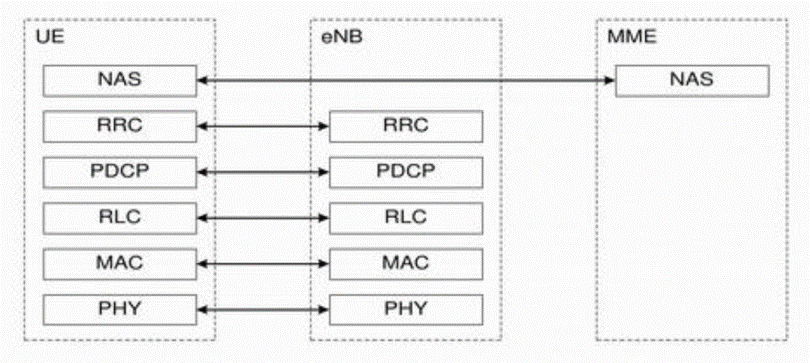

系统协议栈架构如上图所示，其中NAS属于非接入层，不经过eNodeB；RRC、PDCP、RLC、MAC、PHY五层组成接入层。接入层：
RRC负责空口连接，属于连接层，只有在控制面才有；
PDCP把上层来的数据进行分段链接、头压缩和加密，如果是VoLTE还要把语音包进行压缩；
RLC是数据面才有
