车型信息

车型年份：2015年款速腾

发动机型号：EA211

行驶里程：50,457KM

故障描述

四车门玻璃升降器不工作，遥控跟主电动开关控制均不能升降。

故障诊断

对故障现象进行确认，用钥匙遥控车门时，长按开、闭锁键，车门玻璃升降器无反应，操控驾驶员侧四车门玻璃升降器开关，玻璃升降器不工作，单独操纵其他车门，玻璃升降器工作正常；用Xtool朗仁H6Pro诊断仪进入09中央电气电子设备，发现有一个故障代码：“由于通讯故障而造成功能受损”。

根据故障代码查询和车门控制原理并结合电路图分析，可能的故障原因有：

1)主电动开关故障

2)四门之间LIN线通讯故障

3)控制单元本身故障

首先读取主电动开关数据流发现四门测量值均无变化，(理论上不可能主电动开关四个开关一起故障)那么初步故障设定在LIN线上。

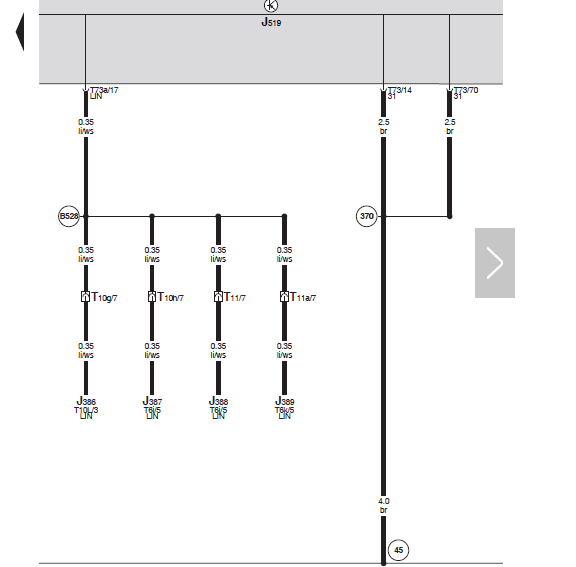

查找H6 Pro维修资料电路图，拆除左前门衬板断开J386车门控制单元插头，测量LIN线电压，发现电压为0.38V电压异常，(正常车辆LIN线不传递信号时电压为12V左右)，断开蓄电池负极，拆下BCM T73a插头，测量T73a|17与搭铁之间电阻为25欧姆，发现 LIN电阻异常。

分别断开其他几个车门控制单元，并测量T73/17与搭铁之间电阻，当断开右后门车控制单元J389时，此时测量电阻变为无穷大，结果正常。

重新安装BCM插头，和其他几个车门控制单元插头，同时断开右后门控制单元插头，此时再次测量LIN线电压，电压恢复正常，其他车门恢复正常工作，当再次插上右后门车门控制单元J389插头时，全车全部无法工作，从此可以看出由于右后门车门控制单元J389损坏。

故障排除

更换右后门车门控制单元J389，重新做设定匹配，清除故障码。

总结

此车故障难点在于四车门的功能控制均为舒适系统功能。舒适系统的功能集成在J519中，J519是通过LIN线与四车门实现信息传递，且J519与四车门控制单元之间的LIN线共用了同一个连接点，根据LIN线的传输原因，当任何一处LIN出现故障时，会导致所有连接该LIN线的信息传递出现故障，才出现四车门的玻璃升降器都无法工作的现现象。
