本文是 MUzi 老师带来的Protopie视频教程，主要讲解如何使用Protopie的「联动」和「监听」功能创建复杂的动效。教程中通过实例展示了如何制作一个矩形拖拽时，伴随大小变化、颜色变换及文字移动和数值更新的交互效果。教程详细介绍了每个步骤的设置，包括矩形和文字的初始配置、拖拽反应、联动反应和监听反应的添加，以及颜色和文本的动态变化。通过这个教程，读者可以学习到如何创建酷炫的交互动效。
从这期开始马克笔设计留学的MUzi老师将为大家带来一系列 Protopie 视频教程，主要讲解 Protopie 中的一些复杂的动效效果，想学酷炫交互动效的同学们记得关注这个合集，也可以先码后看哦。今天这一期主要讲解 「联动」和「监听」功能，完整版在视频中，视频下面是简要的图文教程。
知乎视频www.zhihu.com

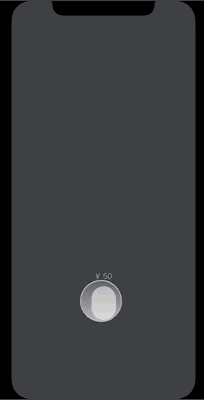

今天带大家做的的效果如下图， 也就是文章第一张动图中第二个效果的简化版。
动效前期准备

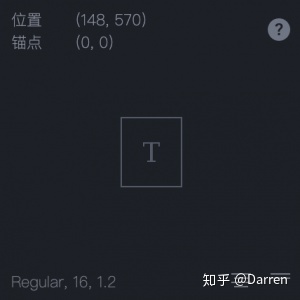

背景设置为深灰色，创建矩形和文字。矩形的尺寸为 50×50，圆角100，阴影（为了后面制作出发光的效果阴影颜色和背景颜色相同），位置 x 163，y 600。文字的位置为 x 148，y 570， 文字和矩形之间的垂直距离为30。
制作动效「拖拽」

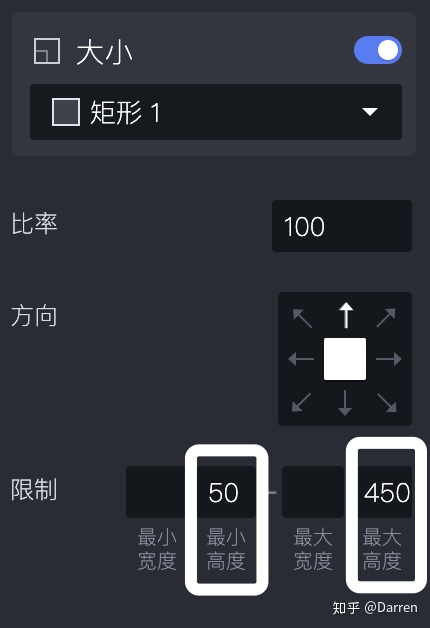

前期准备做好之后开始制作动效。首先选中矩形，添加「触发」选择「拖拽」，添加好之后在「拖拽」下的 + 中添加「大小」反应。反应中的「限制」输入最小和最大高度，就是50-450。（限制高度可以自定，为了方便理解这里将它设置成400的变化区间）

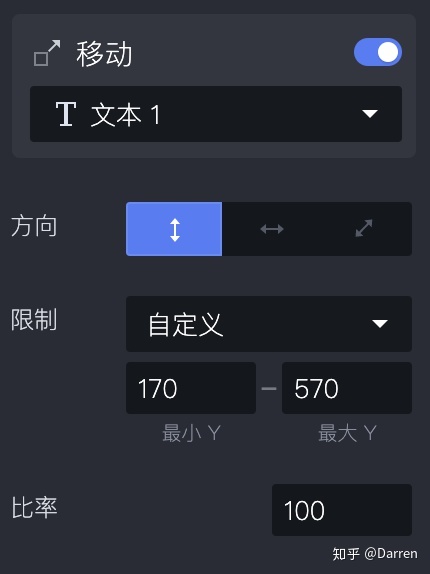

接下来为文字添加移动效果，由于文字是跟着矩形移动的，所以继续在「拖拽」触发下添加反应 「移动」，具体设置如下。注意，移动的限制区间为170-570，移动范围和矩形一样为400。
完成后拖拽下应该有两个反应，无时间轴。
「联动」
拖拽效果完成后基础动作已经完成，接下来是使用「联动」来实现复合动作，也就是当 矩形1 被拖拽时不仅发生形变，同时还会发生变色和发光的效果。

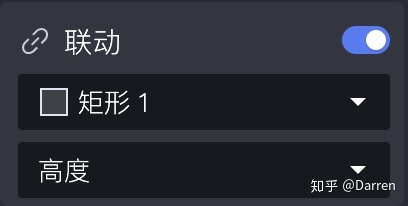

选择 矩形1 添加触发，选择「联动」，联动下选择「高度」也就是跟随矩形的高度变化发生联动。

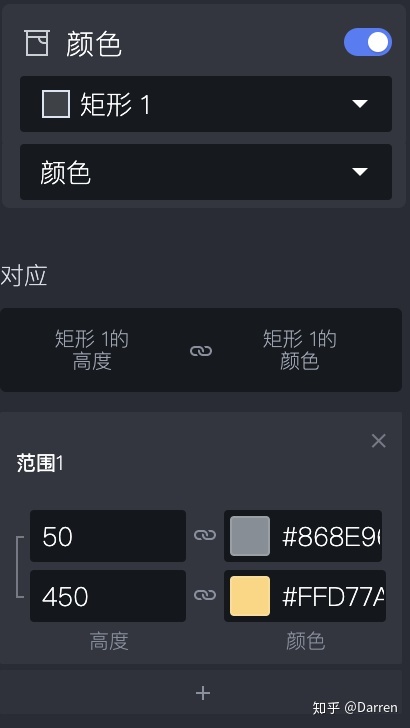

接下来在「联动」下添加「颜色」反应。反应的对象是 矩形1 ，两端的颜色分别为：50（低端）为灰色，450（顶端）为一个浅黄色。于是矩形1的颜色变换就完成了。文字的颜色变换同理。
接下来是 矩形1 的发光效果，还是给矩形添加一个「颜色」反应，选择「阴影颜色」。两端的颜色分别为：50（底端）是和背景颜色相同的深灰色，450（顶端）为一个很浅灰色。

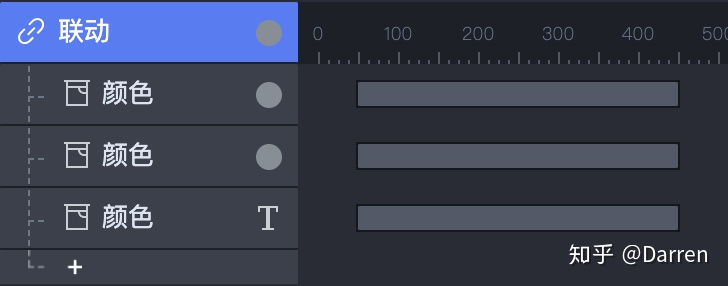

完成之后的动作栏如下图，在这个效果中联动和时间轴无关，下午的时间轴均为预设的，不用调整。

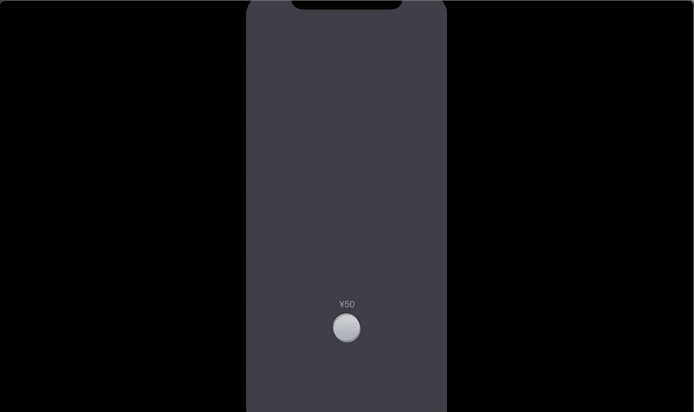

添加了联动之后的效果
「监听」
最后为了达到文字数值随着 矩形1 拖拽而发生变化的效果，我们使用到「监听」触发。

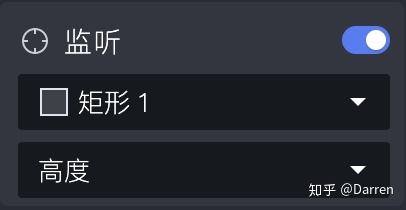

选择 矩形1 添加触发 选择「监听」，监听下选择「高度」，也就说监听矩形1的高度变化。

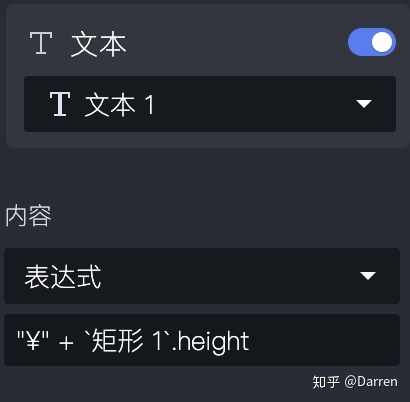

在「监听」下添加「文本」反应，对象为 文本1，内容为「表达式」，点击表达式输入框中的 fx 输入表达式，表达式的格式为 对象.变量（英文输入），此处的表达式为 ‘矩形1’.height 数字前面的人民币符号在表达式中写法为 “¥” + ，详细属性如下图。
这样整个动效就完成啦，效果如下。
