假如你作为一个专业的CNC数控车床加工人员，看懂精密金属零件加工的图纸上的尺寸及专业符号并不是一件难事儿，但如果你是初步接触CNC加工这个行业，或者你需要开发一个项目，眼花缭乱的图纸可能让你很头大，如果看不懂图纸，很多事情效率和效果就很难保证，今天我们就一起来学习一下如何看懂精密金属零件加工图纸：

1、常见结构的尺寸注法文章来自公众号：加工中心

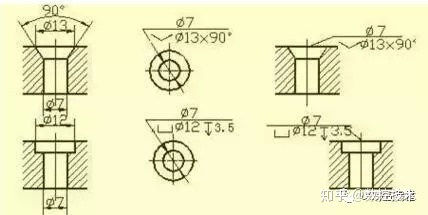

常见孔的尺寸注法（盲孔、螺纹孔、沉孔、锪平孔）；倒角的尺寸注法。

盲孔

螺纹孔

沉孔

锪平孔

倒角

2、零件上的机械加工结构

退刀槽和砂轮越程槽

在零件切削加工时，为了便于退出刀具及保证装配时相关零件的接触面靠紧，在被加工表面台阶处应预先加工出退刀槽或砂轮越程槽。

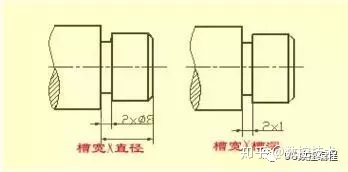

车削外圆时的退刀槽，其尺寸一般可按"槽宽×直径"或"槽宽×槽深"方式标注。磨削外圆或磨削外圆和端面时的砂轮越程槽。

钻孔结构

用钻头钻出的盲孔，在底部有一个120°的锥角，钻孔深度指的是圆柱部分的深度，不包括锥坑。在阶梯形钻孔的过渡处，也存在锥角120°圆台，其画法及尺寸注法。
