阵列卡PERCH330_H730配置手册


文章配置过程仅供参考
RAID进行操作很可能会导致数据丢失,请在操作之前务必将重要数据妥善备份
Raid
卡支持的级别及RAID级别最少需要的硬盘数量,RAID0<=1RAID1=2RAID5<=3RAID10=4
目录:

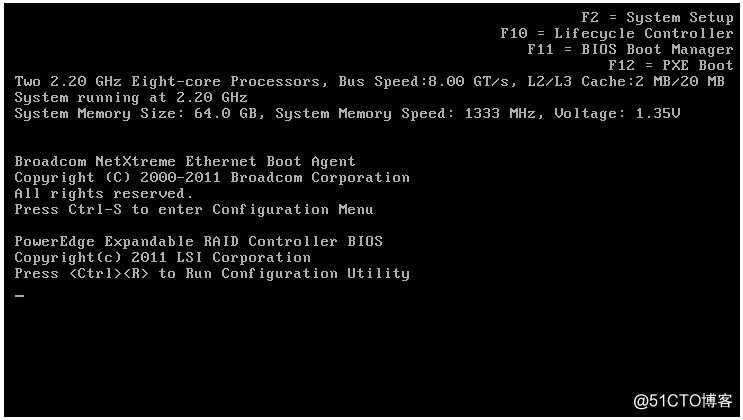

重启服务器按Ctrl+Rraid配置界面
Ctrl-R
界面:

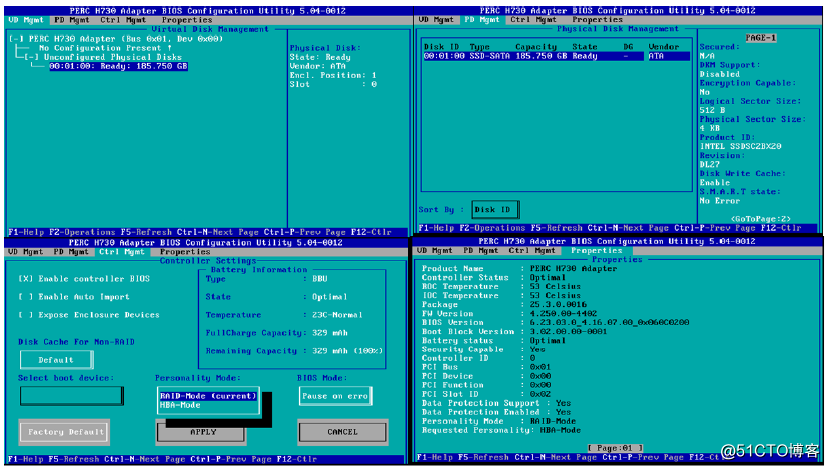

阵列卡BIOS中的四个主界面:

,创建阵列
1

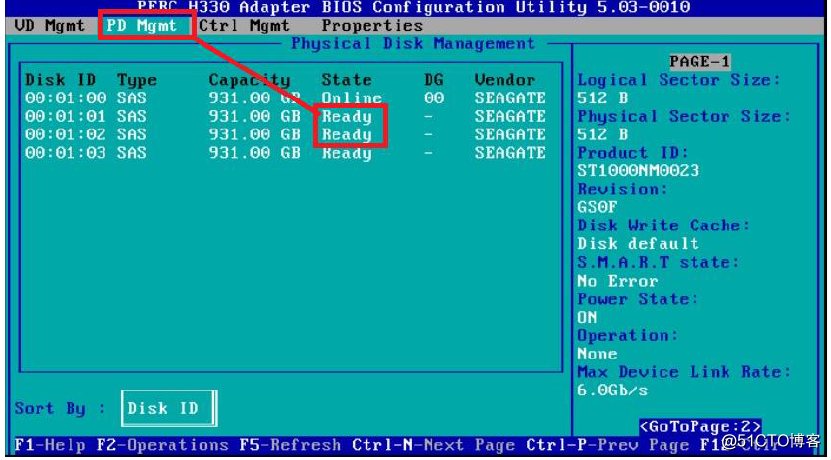

、创建阵列之前,首先得先按ctrl+n切到PDMgmt查看硬盘是不是处于"Ready"

2

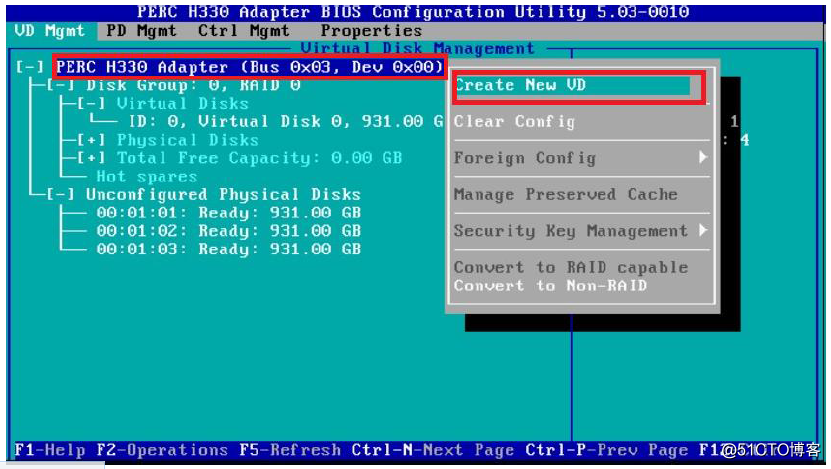

、按ctrl+p回到VDMgmt界面,选中PERC H330 Adapter Bus 0x03 ,Dev 0x0,并按下F2,选择Create New VD,进行创建阵列,如下图。

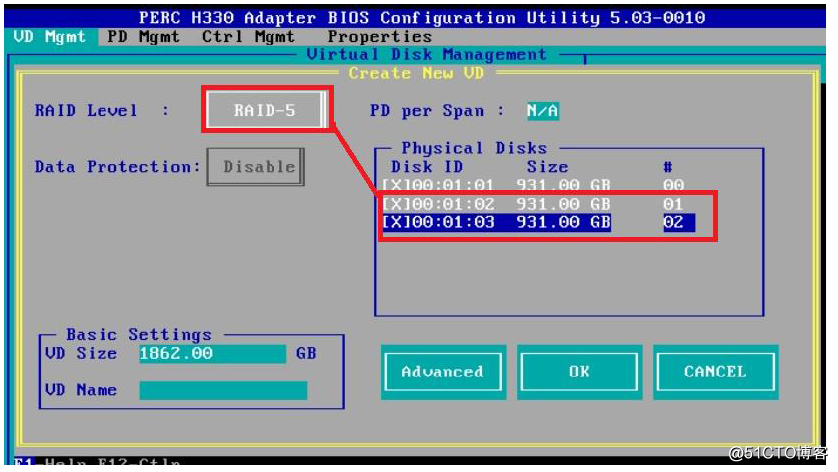

3、按Enter键选择RAID级别,并按tab 键到Physical Disks,按下空格键选中需要的两块硬盘,0102,(注,前面中括号里变成打X就是选中)


4、按ok即可

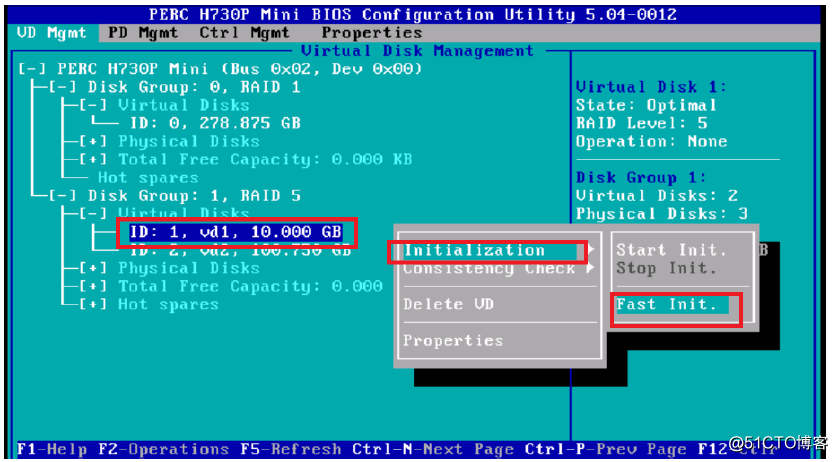

5、初始化VD,将光标移动到ID:1前面按下F2,——>initialization——>fast init

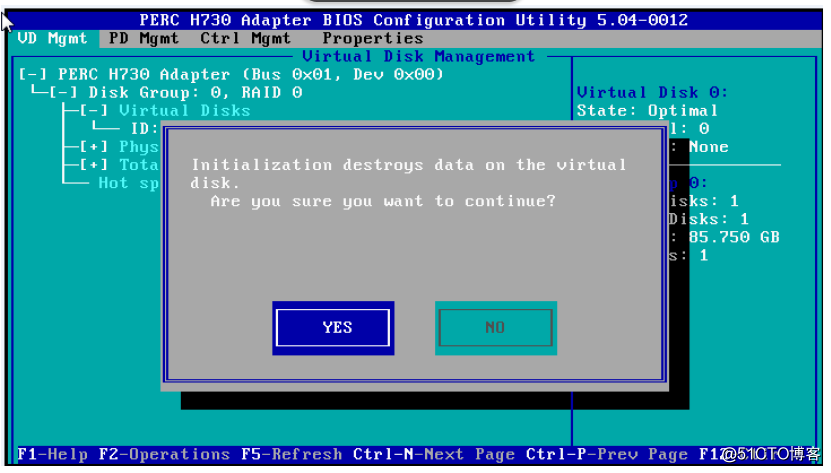

6、选择YES的即可

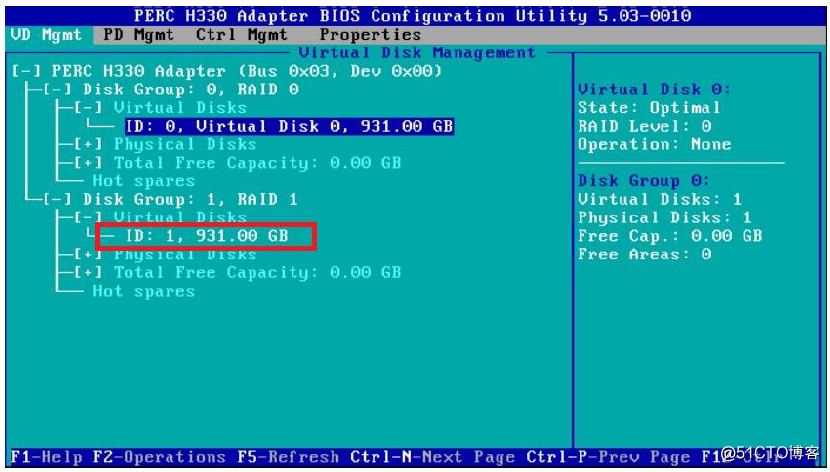

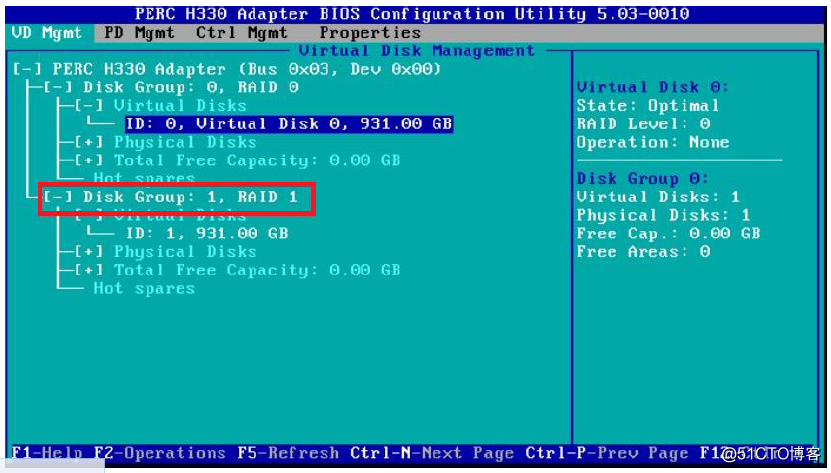

7RAID 创建完毕
