戴尔服务器阵列卡配置教程

配置虚拟磁盘

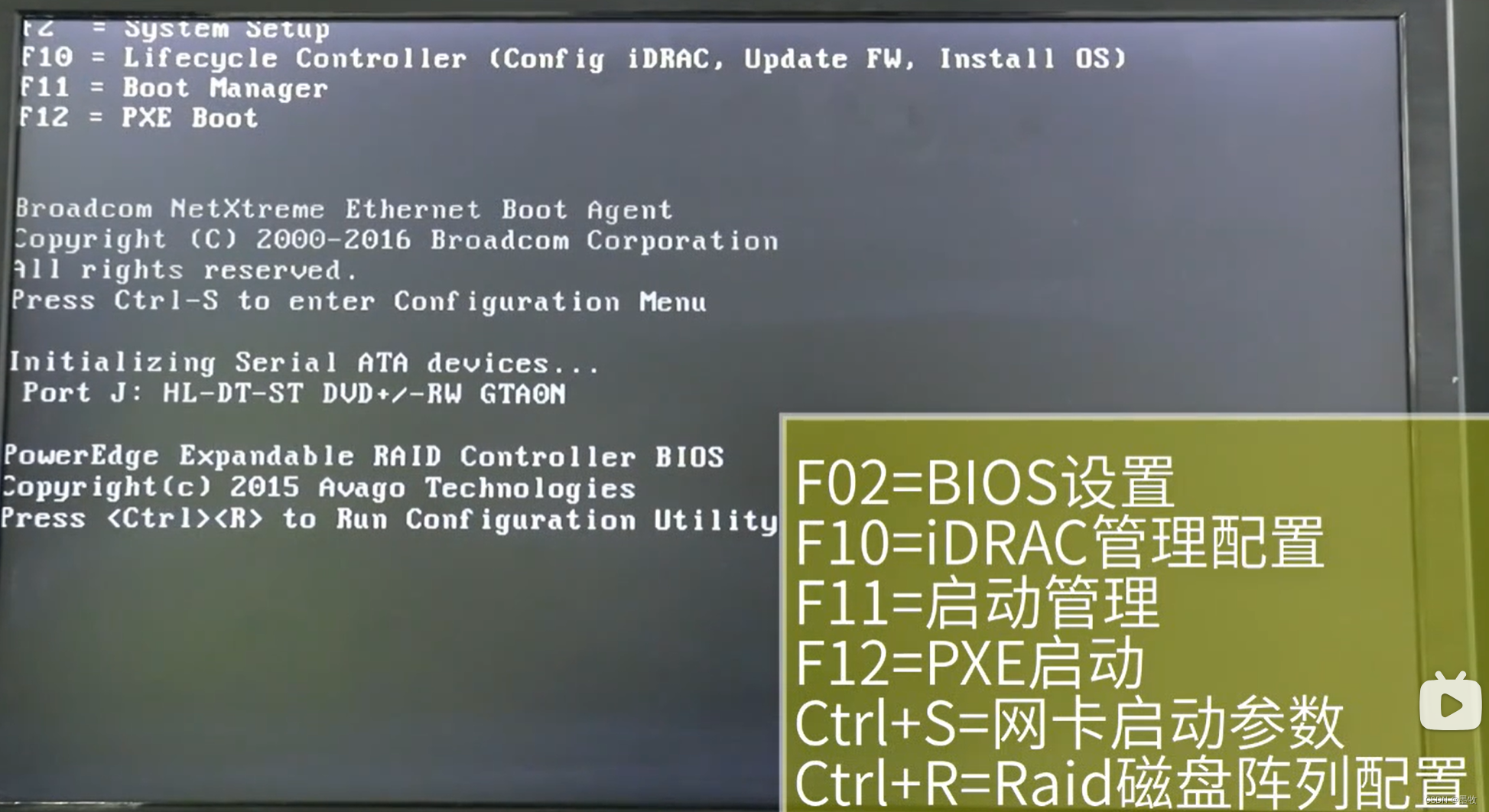

连接显示器鼠标键盘,开机后出现如下界面,按CTRL+R键进入Raid控制器

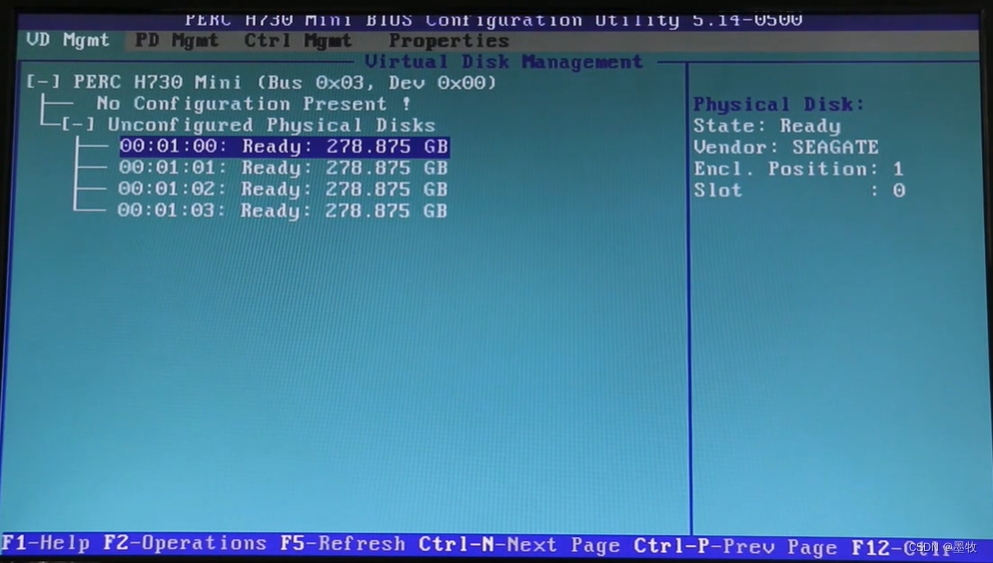

如下是Raid控制器界面,界面中00、01、02、03分别对应服务器上的四个硬盘

Operations : 配置参数 Refresh : 刷新

进行配置时 第一步将光标移动到PERC H730上 ,按F2出现下图灰色部分菜单

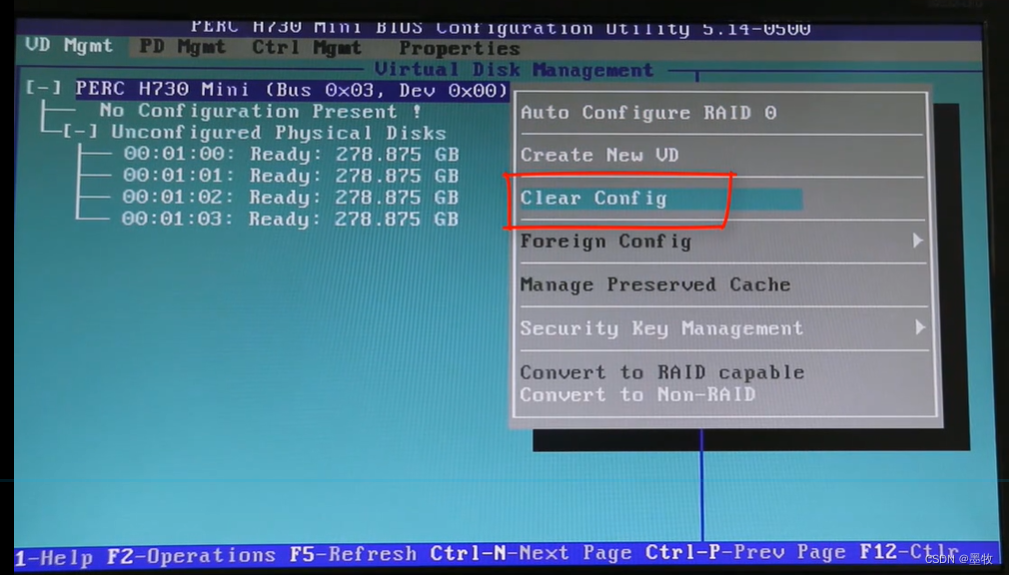

1.首先按Clear Config 按回车 点击YES 清除配置

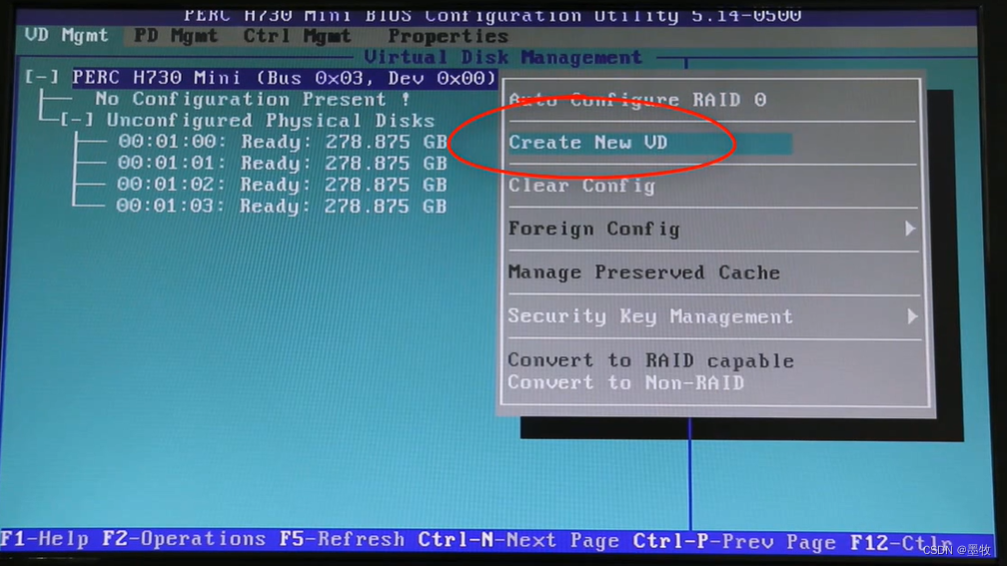

2.清除配置后,在按F2出现灰色部分菜单 点击Create New VD 按回车 创建Raid

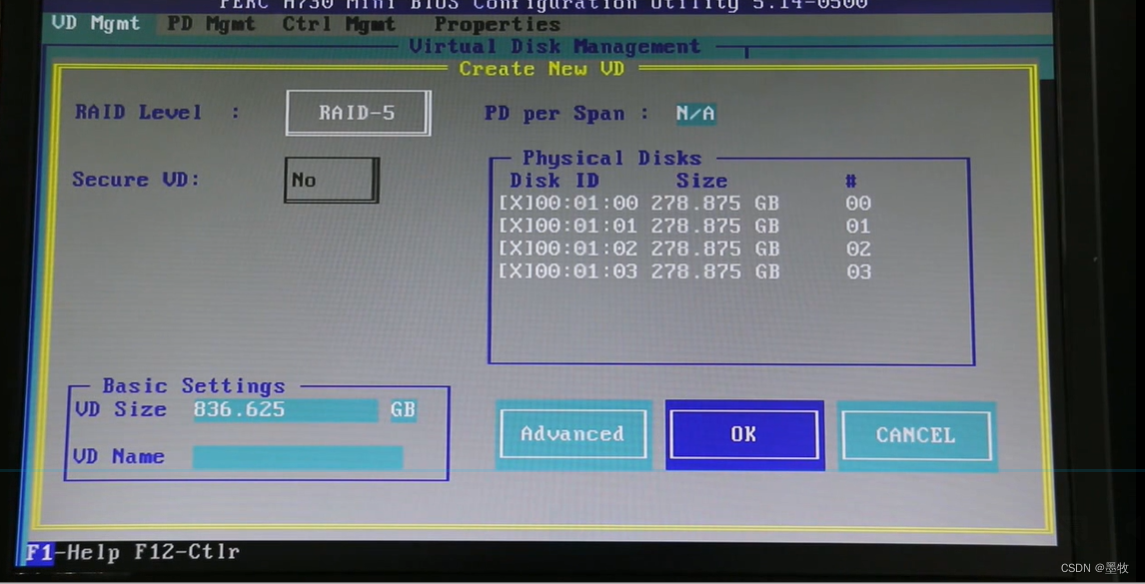

2.1 、首先点击RAID Level 选择RAID等级 如图选择的是RAID-5(RAID-5至少使用3块磁盘)

2.2、在Physical Disks(物理磁盘)按空格键选择要分配磁盘的数量

2.3、点击上图中Advanced(高级菜单)出现下图界面

2.3.1、

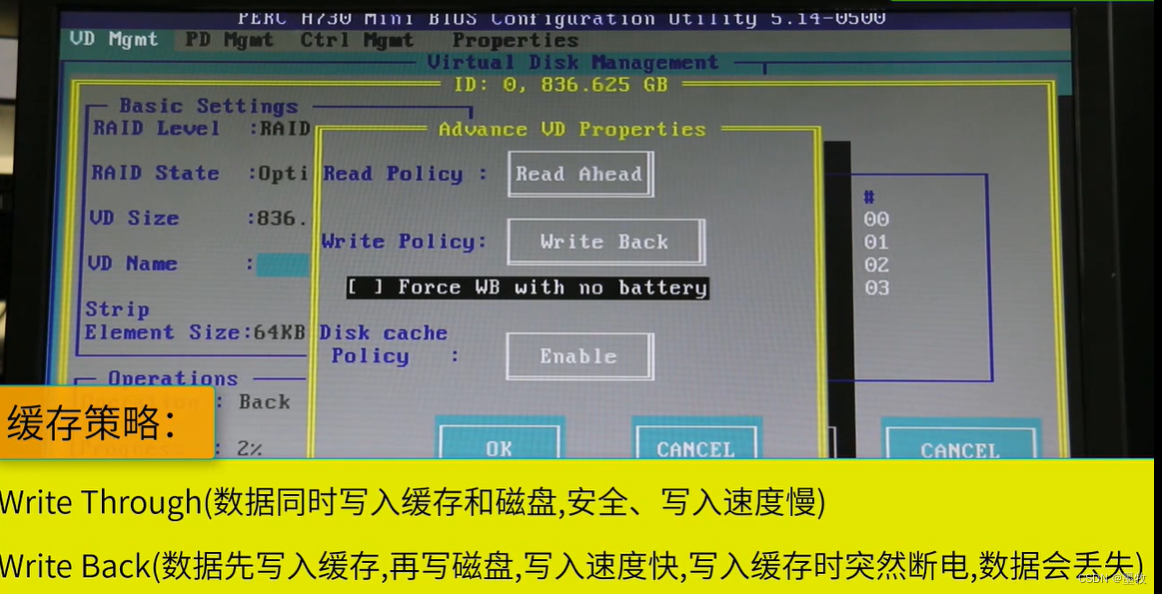

1.将Disk cache Policy(磁盘缓存策略)设为Enable。 目的:获取更好的性能

2.戴尔服务器Raid卡上自带电池,所以Write Policy(写策略)可以选择 Write Back。目的:获取更好的性能。

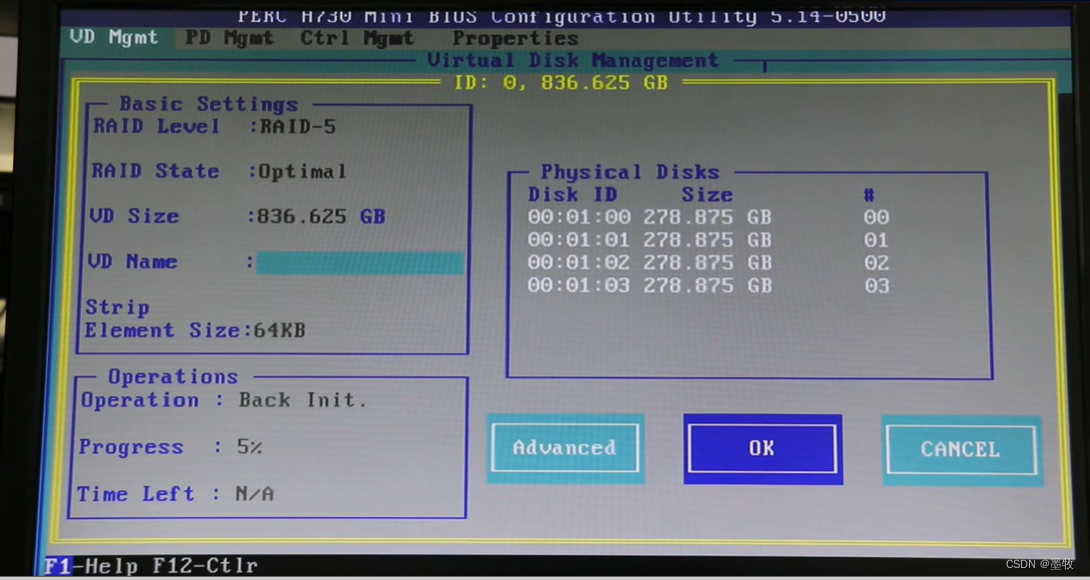

3.点击OK后出现下图,然后再点OK完成Raid配置

3.配置完Raid后需要初式化磁盘,否则不能使用。

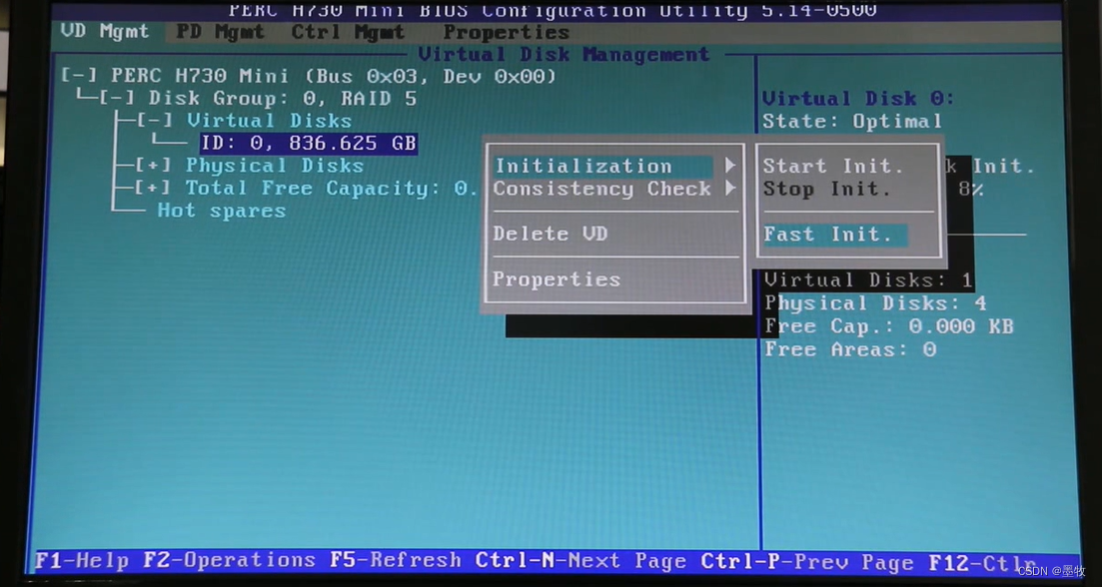

点击Initialization(初始化)

出现Start Init (标准初始化):一般用于老硬盘 ,目的:防止坏道,检测时使用。

Fast Init(快速初始化): 一般用于新硬盘。

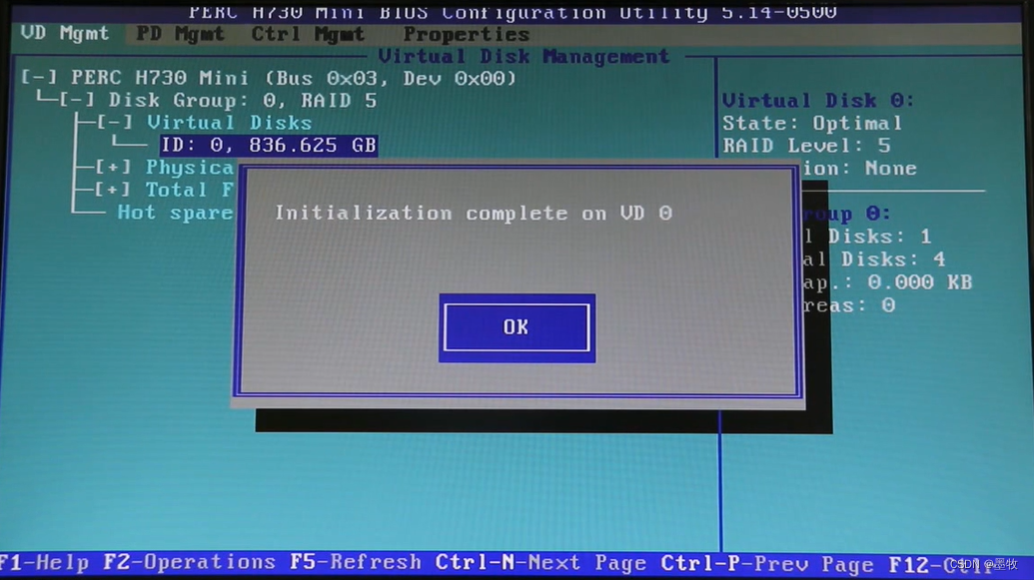

初始化完成界面

配置引导磁盘

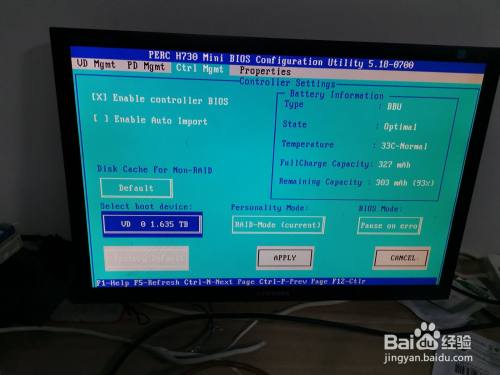

通过CTRL+N 切换菜单到 CTRL MgMt ,通过键盘上下按键或TAB按键,将光标落到 按钮 ”Select Boot device“上,选启动盘。然后再移动到 APPLY 按钮按回车即可。

配置热备磁盘


配置Hot Spare有两种模式,一种是全局热备,也就是指这个热备硬盘可以做为这个通道上所有阵列的热备;另一种是独立热备,配置硬盘为某个指定的磁盘组中的所有虚拟磁盘做热备,也就是说这个磁盘组以外的其他阵列即使硬盘掉线,这个热备也不会去自动做rebuild
配置独立热备:

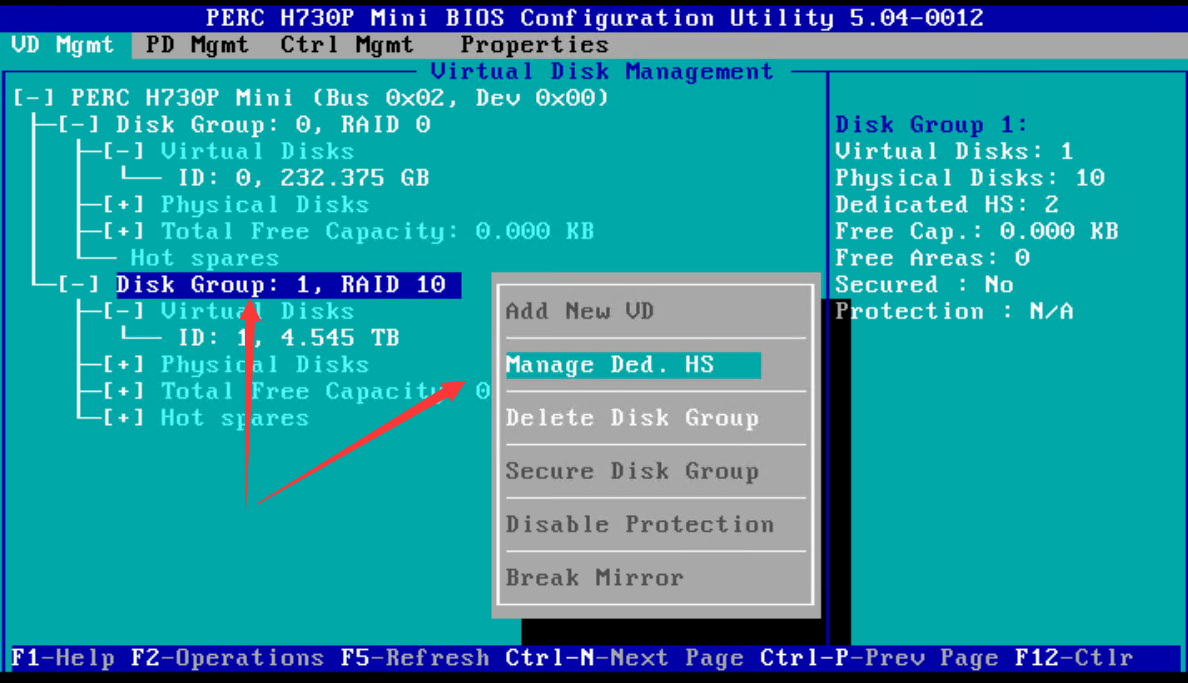

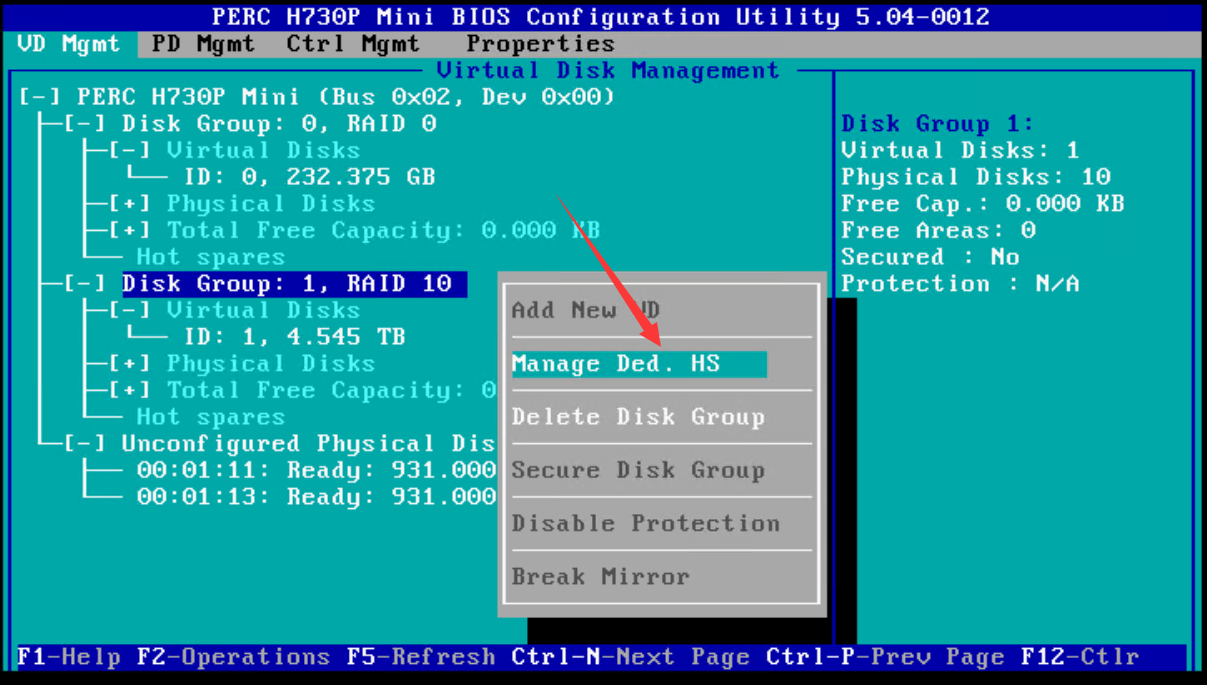

1、在配置好的虚拟磁盘管理界面下,将光标移至需要配置独立热备的磁盘组上,按F2键,在出现的菜单中选择 Manage Ded. HS

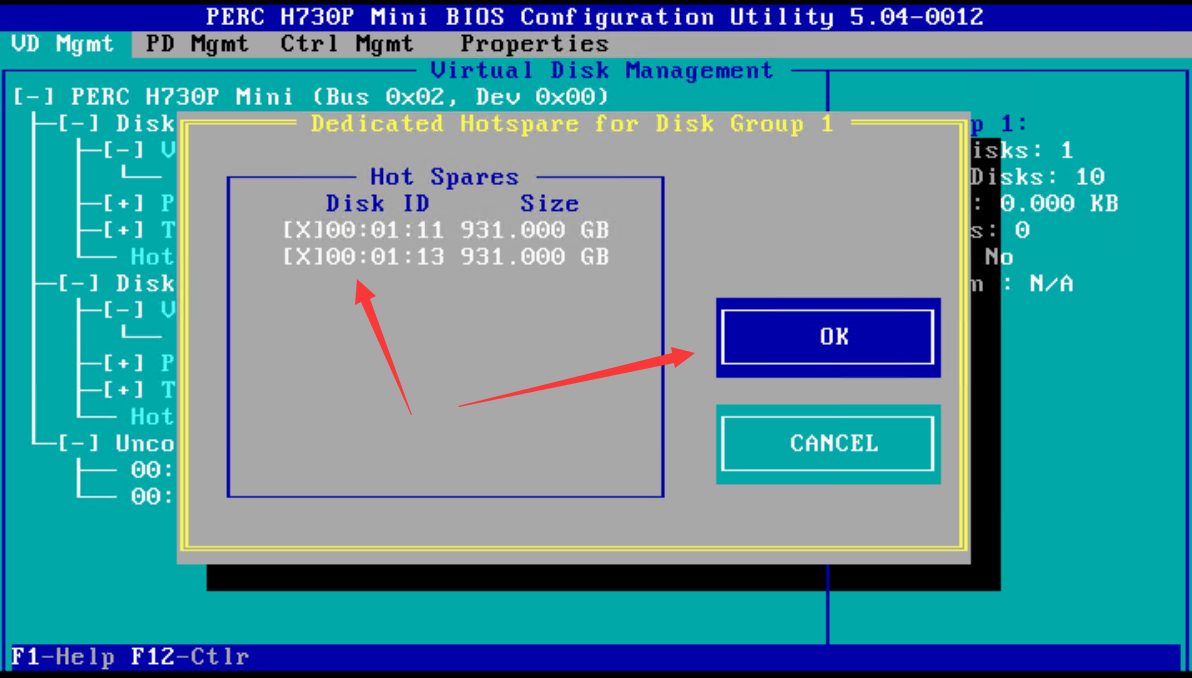

2、将光标移至需要配置为热备的硬盘上,按空格键,看到X标识,说明此硬盘被选择。将光标移至OK处回车,完成配置

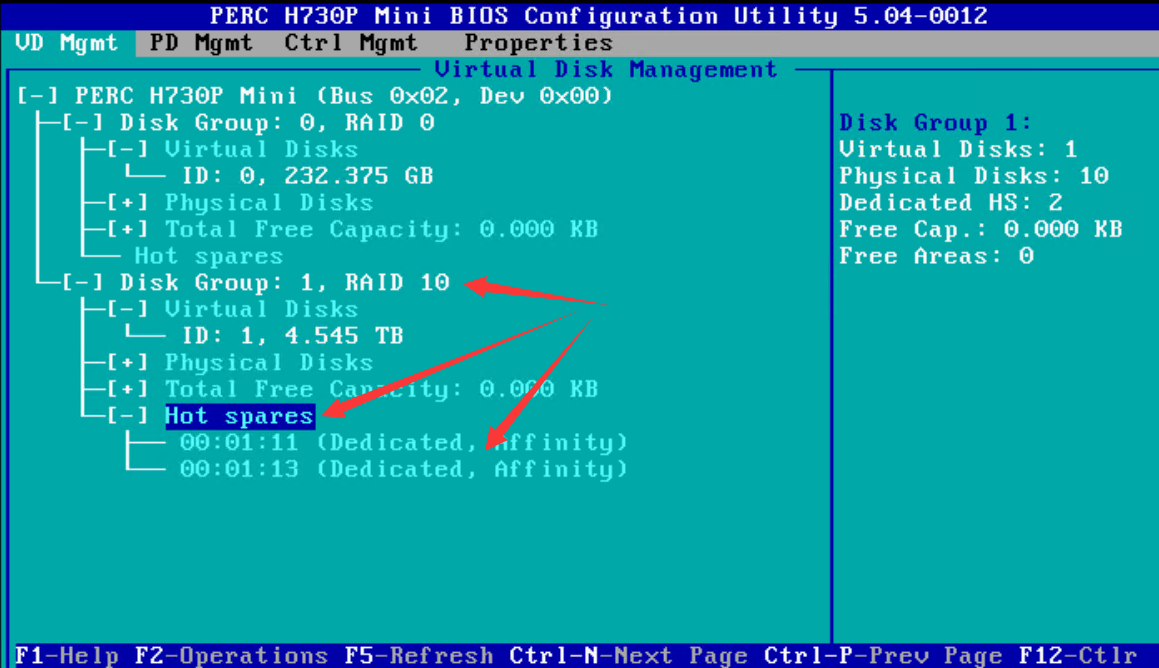

3、可以看到磁盘组0已经有了热备盘



4、移除热备,同第1步,将光标移至需要移除热备的磁盘组上,按F2键,在出现的菜单中选择 Manage Ded. HS

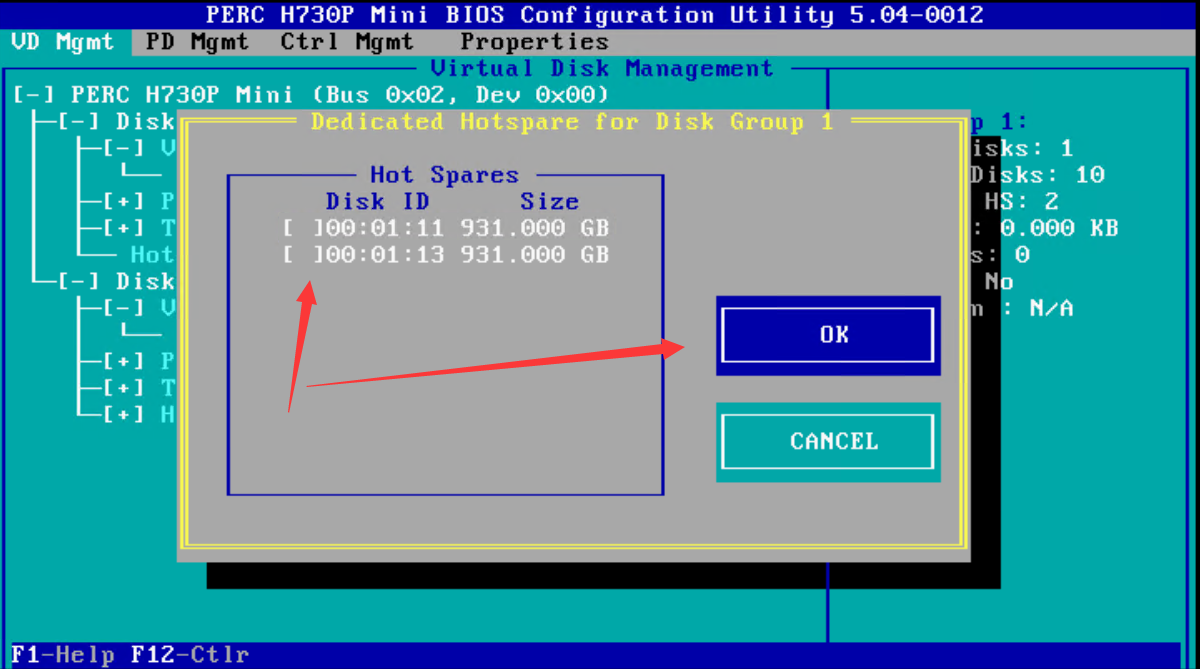

5、将光标移至需要移除的热备硬盘上,按空格键,去掉X标识,说明此硬盘被移除。将光标移至OK处回车,完成热备移除。



删除虚拟磁盘


1、将光标移至要删除的虚拟磁盘处,按F2,选择Delete VD按回车继续
2、在弹出的确认窗口,OK处按回车确认即可删除。
注:删除的同时会将此虚拟磁盘的数据全部删除。

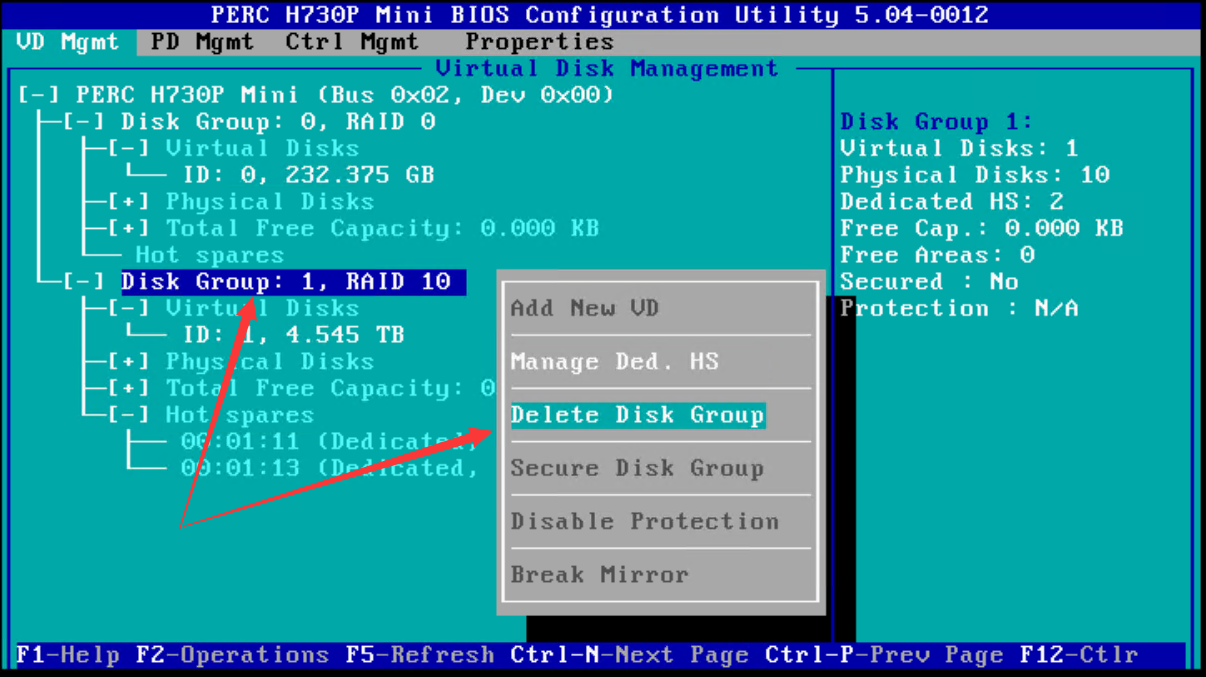

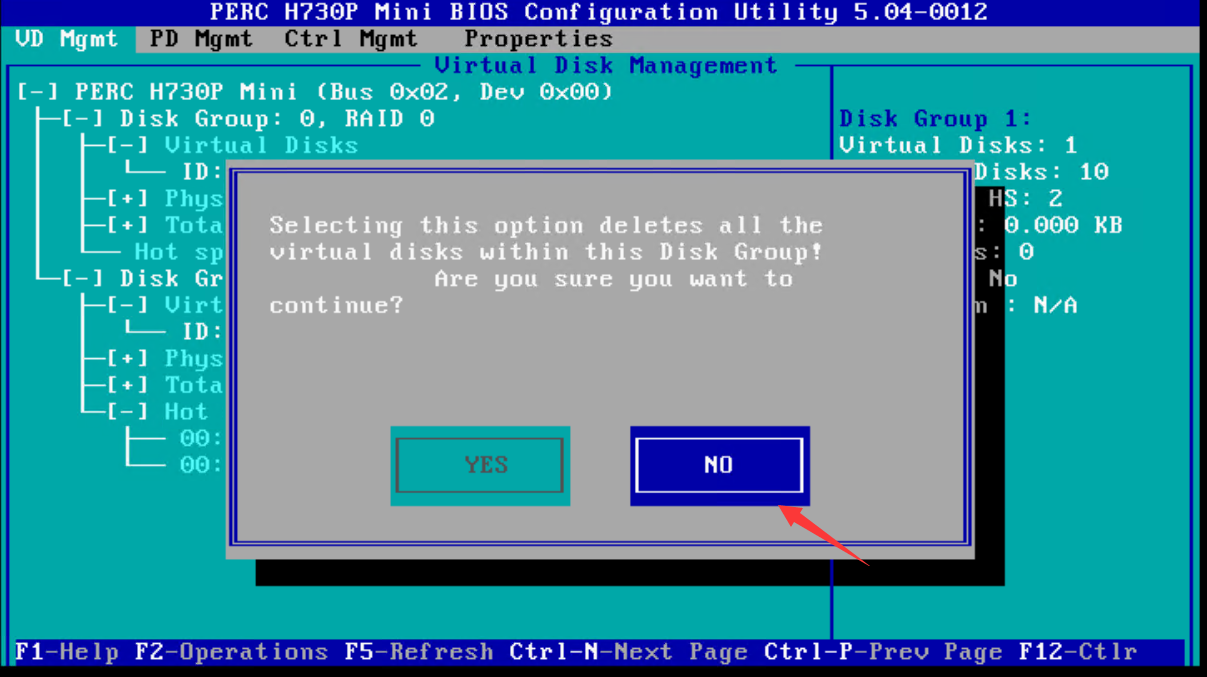

3、删除磁盘组,将光标移至要删除的磁盘组处,按F2,选择Delete Disk Group按回车继续



4、在弹出的确认窗口,OK处按回车确认,即可删除
注:删除的同时会将此磁盘组的数据全部删除。

如何 配置阵列卡, 在 boot bootboot manager manager manager manager manager 页面选择 页面选择 Miscellaneous Boot Settings Miscellaneous Boot SettingsMiscellaneous Boot Settings Miscellaneous Boot Settings Miscellaneous Boot Settings Miscellaneous Boot Settings Miscellaneous Boot Settings Miscellaneous Boot SettingsMiscellaneous Boot Settings Miscellaneous Boot Settings Miscellaneous Boot SettingsMiscellaneous Boot Settings Miscellaneous Boot SettingsMiscellaneous Boot Settings, 确认 Storage OpROM Policy Storage OpROM Policy Storage OpROM Policy Storage OpROM Policy Storage OpROM Policy Storage OpROM Policy Storage OpROM Policy Storage OpROM Policy Storage OpROM Policy Storage OpROM Policy Storage OpROM Policy Storage OpROM Policy Storage OpROM Policy 为 UEFI OnlyUEFI Only UEFI Only UEFI Only UEFI Only。 由于当前的阵列卡 由于当前的阵列卡 由于当前的阵列卡 由于当前的阵列卡 配置程序只能在 配置程序只能在 配置程序只能在 配置程序只能在 UEFI UEFI UEFI 模式下启动 模式下启动 模式下启动 。 如果安装 如果安装 较老的 较老的 OS ,修改后 ,修改后 ,修改后 记得要改回 记得要改回 记得要改回 Legacy OnlyLegacy Only Legacy Only Legacy Only Legacy Only Legacy Only。 如果之前的配置是 如果之前的配置是 如果之前的配置是 如果之前的配置是 Legacy OnlyLegacy Only Legacy Only Legacy Only Legacy Only Legacy Only ,修改为 ,修改为 ,修改为 UEFI only UEFI only UEFI only UEFI only UEFI only UEFI only 后,保存配置重启服务器 ,保存配置重启服务器 ,保存配置重启服务器 ,保存配置重启服务器 ,保存配置重启服务器 ,保存配置重启服务器 ,重新 ,重新 ,重新 按 F1 进入 BIOS BIOS。
