前面讲了很多,今天来跟大家找个例题搞一搞吧。

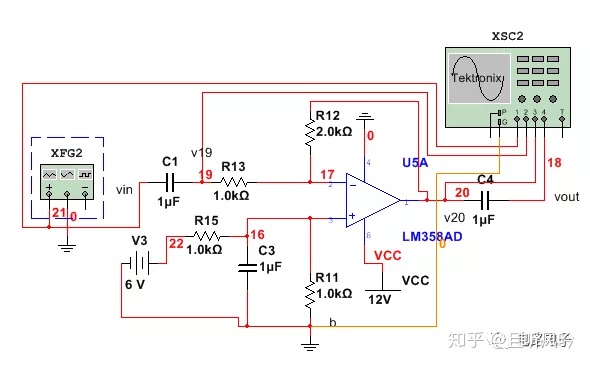

上图是一个差分放大电路,还增加了一点难度。两边加上了电容,可以过滤直流电,从而只剩下交流分量。信号输入端是输出3v,频率1k的交流电。反向输出端固定电压,经过R15和R11接地,同相输入端接在两个电阻之间。那么同相输入端的电压怎么求?答案很简单当然是6xR11/(R15+R11) =3V。

同相输入端的电压固定是3v,实际上是一个基准电压。那么知道同相输入端电压了反向输入端的电压是多少类,那当然是一样的,因为“虚断”,谁知道断没断,反正一样。所以V- =3v。这里输入端Vin是输入交流电,那么假设此时输入的是-2v,然后经过电容然后经过R13电阻在经过R12电阻,最后到达反向输入端,那么此时反向输入端V20的电压是多少类?

(V19 -V-)/R13 =(V- -V20)/R12

(1-3)/1 =(3 -V20)/2

V20 =7v。

用同样的方法可以求出 当vin输出3v,输出v20等于-3,因为运放没加负电压,所以到零时会截止。当vin输入-3时,输出v20等于v20等于9。

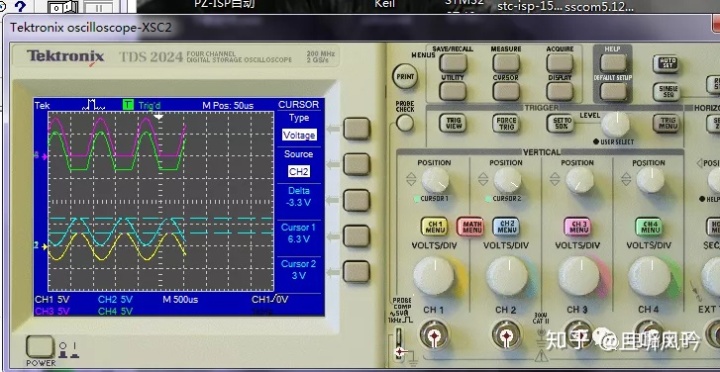

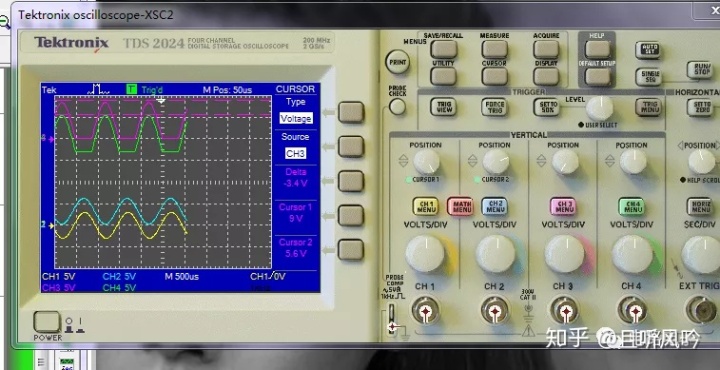

上图验证结果
