c#垂直投影法_第一章：基础知识“机械制图简介”第一角法与第三角法

1. 图样:是工程语言

和语言文字一样是人类在生产实践活动中用来表达和交流技术思想的有力且必不可少的工具.

2. 图学:是进入工程的阶梯

熟悉制图的基本知识,基本方法和基本技能,培养绘图,识图和空间想像能力及空间分析能力.

3. 工程图:产品(设备)在设计﹑制造﹑检验﹑安装等过程中所使用的图面.

4. 工程图种类

(1) 按内容分: 总装图, 部件图, 零件图, 工艺图, 流程图.

(2) 按方法分: 原图, 描图, 蓝图.

5. 识图的基本知识

(1) 图线的表示方法和用途.

(2) 比例:为方便加工,零件图常采用1:1的比例.

(3) 尺寸:工程图的单位是毫米mm,一般省略不写.

(4) 读图时常见图中标有R,Ø,SR,SØ等符号它们分别代表半径,直径,球半径,球直径.

二、 机械制图基础

1. 投影原理和三视图

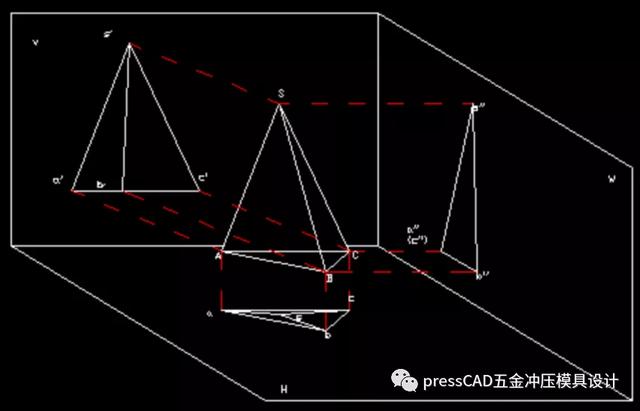

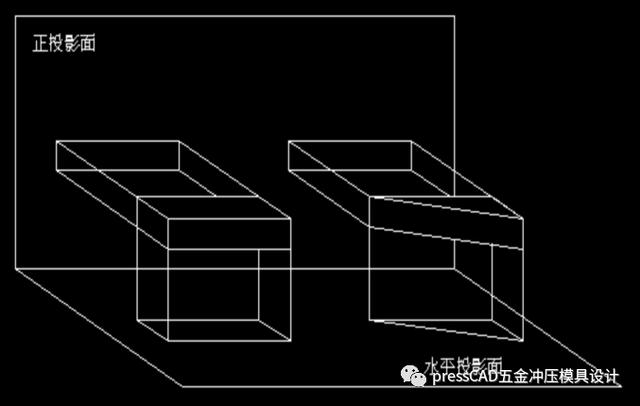

(1) 投影的基本知识

a. 中心投影:光源是从投射中心发出.

b. 正投影:当投影光线互相平行,并与投影面垂直时,物体在投影面上所得的投影,叫正投影.

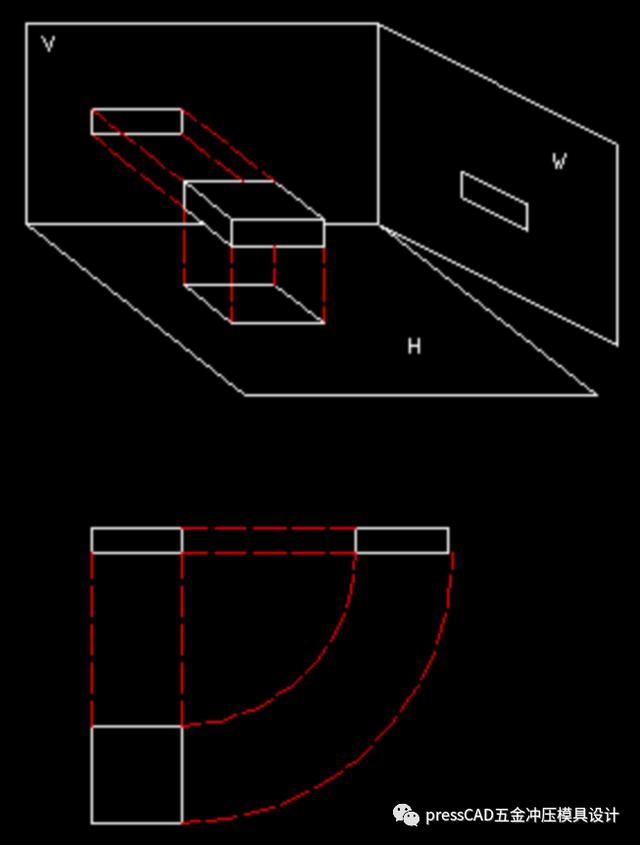

(2) 三视图:由物体的三个主要投影组成的视图

a. 主视图

要选择反映物体特征最明显的方向作为主视图的投影方向.

b. 俯视图

c. 左视图

d. 展开投影面总结出

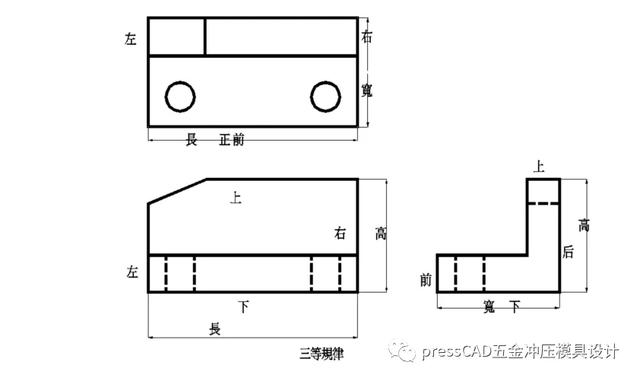

投影规律为:

主,俯视图:长对正

主,左视图:高平齐.

俯,左视图:宽相等

简单概括为: 长对正,高平齐,宽相等

e. 物体上的平面和直线的投影特性

i. 与投影面倾斜—收缩性

ii. 与投影面垂直—积聚性

iii. 与投影面平行—真实性

2. 零件的各种表达方法

表达零件外形方法有如下几种:

(1) 基本视图

主视图,俯视图,左视图,右视图,仰视图,后视图.

基本视图在一张图纸上放置,如按基本视图的展开位置放置,各视图名称一律不加标注,否则应在视图的上方标出视图名称“X向”,并在相应的视图附近用箭头指名投影方向,并注上同样的字母.

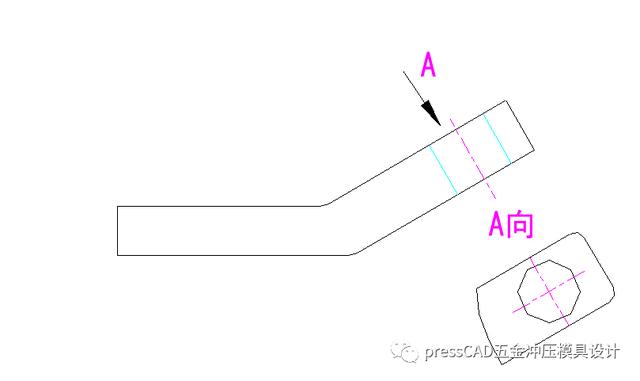

(2) 斜视图

当零件的表面与投影面倾斜时,附加一与零件表面平行的辅助投影面并进行投影所得视图叫斜视图.

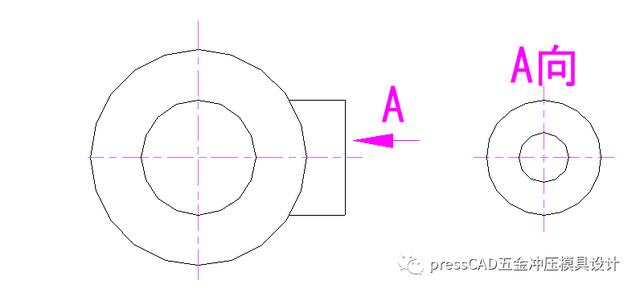

(3) 局部视图

将零件的某一部分向基本投影面投影所得视图称局部视图.

(4) 识别局部视图和斜视图时注意:

a. 找带字母的箭头,看清所示范部位及投影方向,然后找对应相同字母的视图“X向”.

b. 通常视图是放在箭头所指的方向,特殊情况下也可放在其它位置.

c. 局部视图按投影位置放置,中间又没有其它视图隔开时,可省略标注.

d. 局部视图应用波浪线表示所示部位的范围,当所示部位有封闭的轮廓线时,则不必再用波浪线.

e. 看斜视图时应注意,投影方向是斜的,若视图转正位置则在斜视图上方标有“旋转”二字.

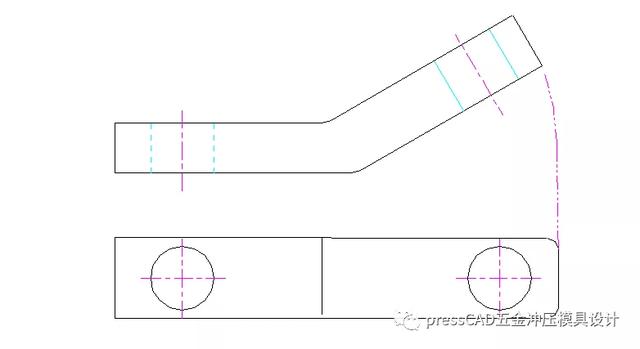

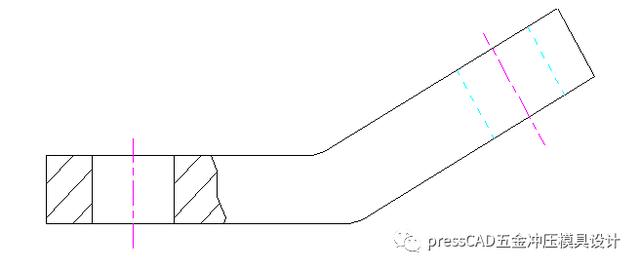

(5) 旋转视图

当零件的倾斜部分具有明显的回转轴线时,可假想将该倾斜部分旋转到与某一选定的基本投影面平行后再向该投影面投影.

(6) 剖视图

零件内部结构复杂,视图中虚线也将增多,不利看图,假想用剖切面剖开机件,移去剖切部分后投影.

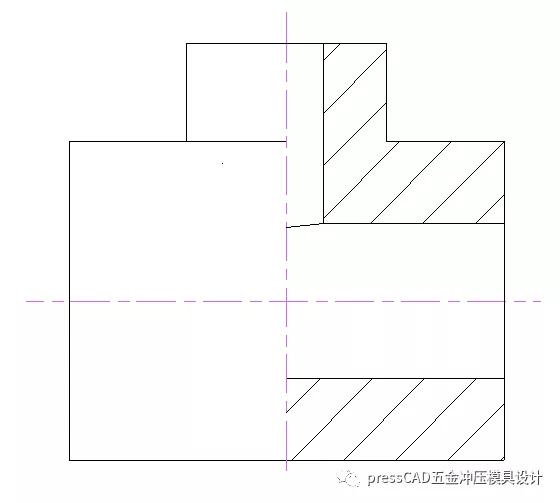

a. 半剖视图

用于表达物体有对称平面的外形与内部结构(以对称线分界)

b. 局部剖视图

用于表达物体局部内形并保留物体的大部分外形(局部的剖切).

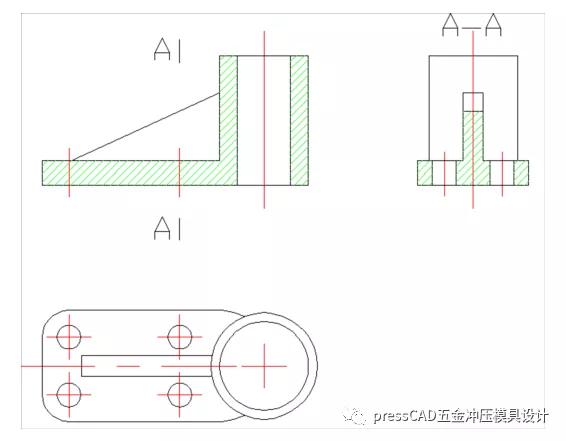

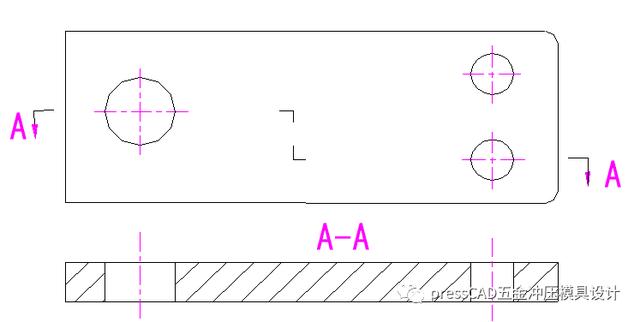

c. 阶梯剖切

几个平行的剖平面,作阶梯剖切.

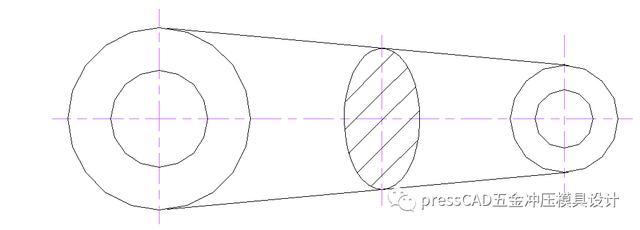

(7) 重合剖面:

用于表达物体局部结构的断面形状

(8) 局部放大图

3. 零件的简化画法

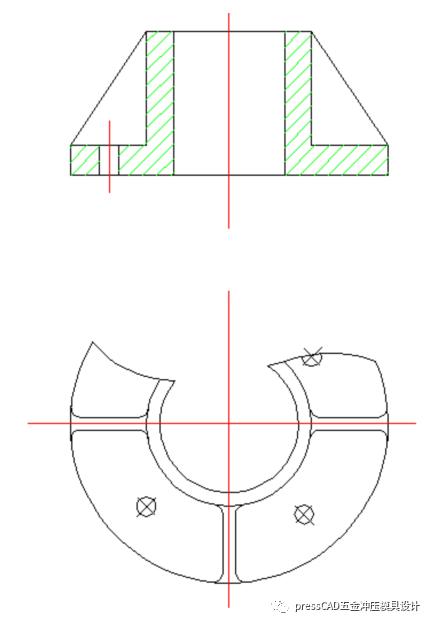

(1) 筋板和轮辐

对于零件的筋和轮辐,如按纵向剖切,则这些结构不画剖面符号,而用粗实线把它与相邻部分分开,如横向剖切则仍要画上剖面线.

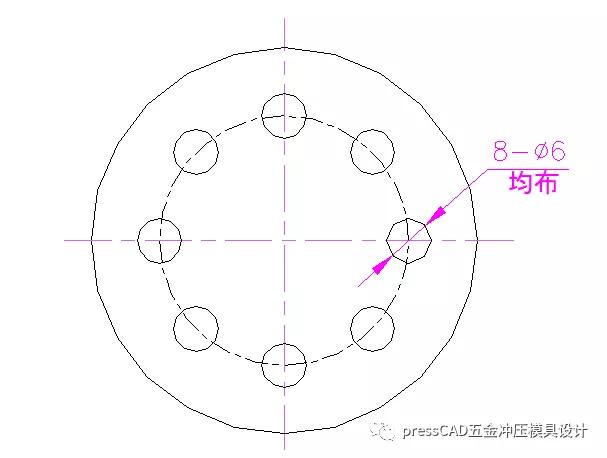

(2) 均匀分佈的结构

在圆周上有均匀分佈的孔,筋等结构不论剖面是否把它们剖切到,都按剖切到的画出.

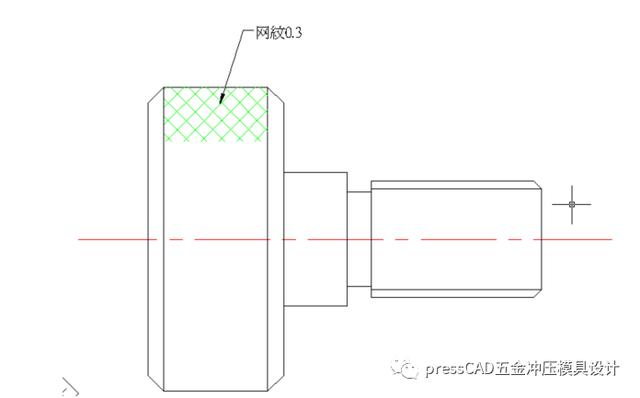

(3) 零件上的滚花部分

图示网纹细线表示零件在该台阶圆上应全部滚花.

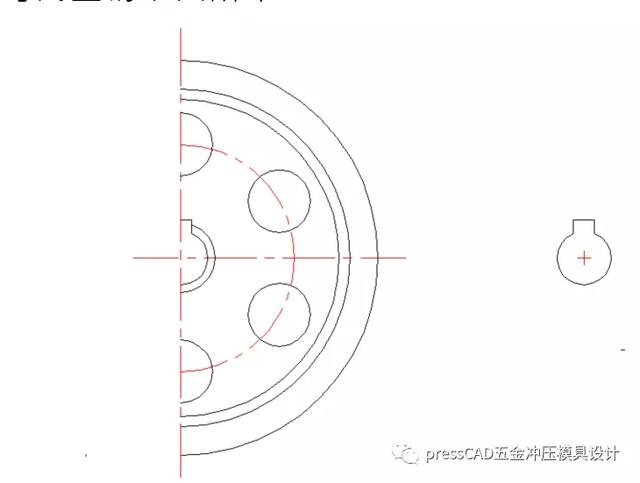

(4) 对称零件的视图对称部分可

简化画成一半,键槽局部可简画为下图所示.

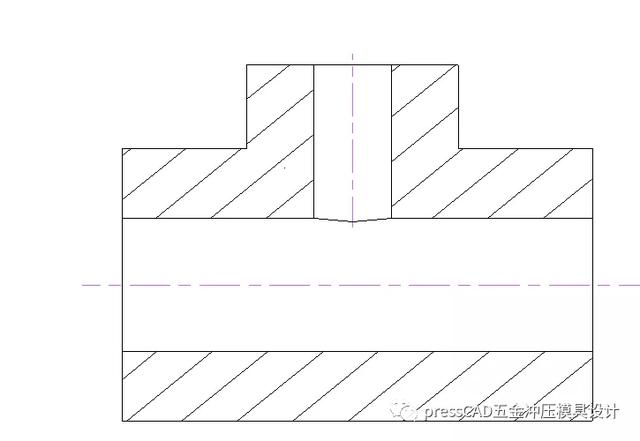

(5) 较小结构的表面交线,如相贯线可简化成直线.

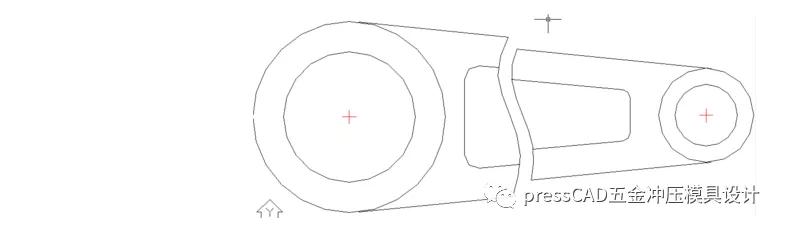

(6) 较长零件的断开,见下图.

三、 机械制图部分规定

1. 各国国家标准代号: (GB4457-84)

中国----GB 日本----JIS 德国----DIN

台湾---CNS 国际----ISO 美国---ANSI

2. 图纸幅面及格式:

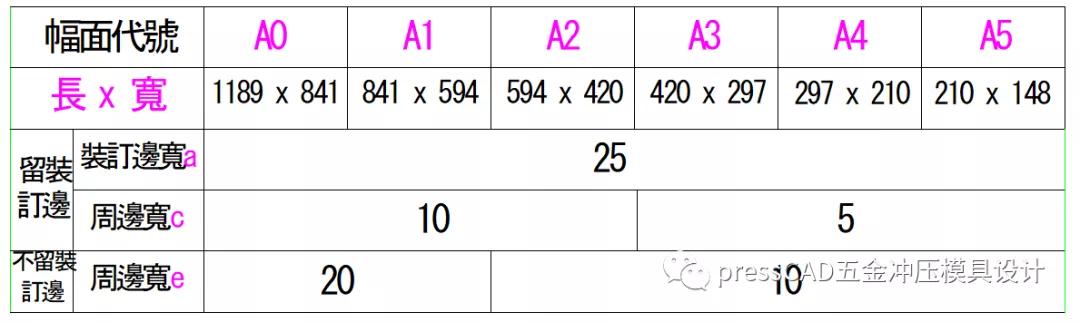

(1) 图幅尺寸:(Aa:长=1189/√2ª,宽=841/√2ª )

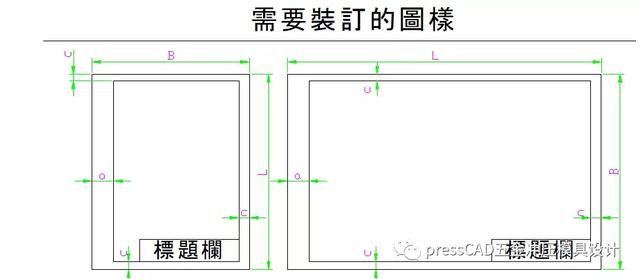

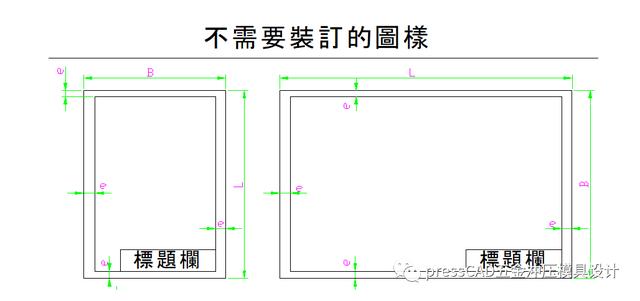

(2) 图框格式:

图框线用粗实线,幅框线用细实线;

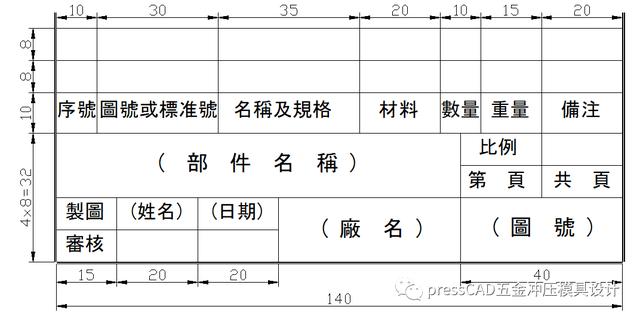

(3) 标题栏格式与尺寸(国标装配图格式所举范例如下图)

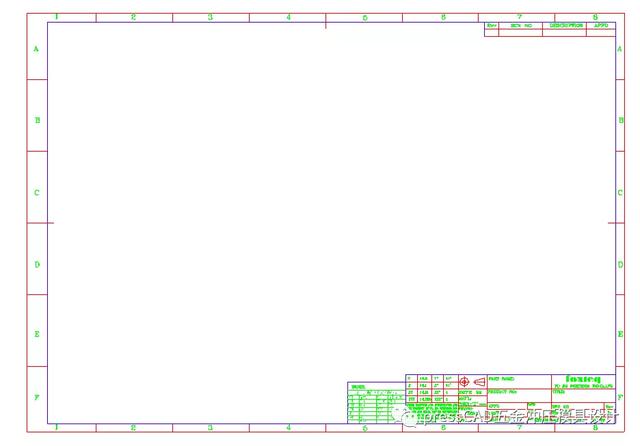

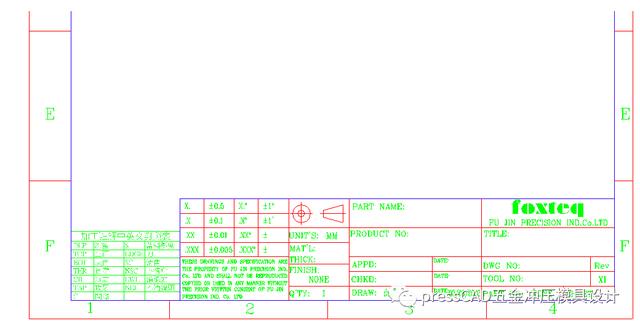

冲模二厂采用的图框格式如下图所示:

(4) 绘图比例:

与实物相同

1:1

缩小的比例

1:1.5, 1:2, 1:2.5, 1:3, 1:4, 1:5等

放大的比例

2:1, 2.5:1, 4:1, 5:1, (10 x N : 1)

(5) 图幅分区

(6) 其它

a.字体:字的大小用字的号数(即字体的字高)表示,国家标准中有20,14,10,7, 5,3.5, 2.5七种;字宽为字高的2/3;

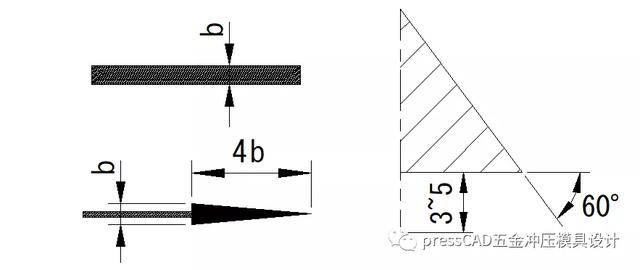

b.图线:分粗.细线;

粗线宽度b为0.5~2.0mm,一般选b=0.8,细线的宽度约为b/3;

c.箭头:如图;(b为粗线宽度)

d.角度的数字一率写成水平.

e.点划线伸出轮廓线约3~5mm;

3. 制图基本步骤

(1) 确定图幅及作图比例 (产品大小及结构) ;

(2) 按规定尺寸要求打好边框;

(3) 视图规划:根据产品大小及结构复杂性,规划视图分布,特别是剖视图的数量及分布,技术要求位置,并留出标题栏的空间;

(4) 产品分析及绘图;

(5) 尺寸标注;

a. 尺寸标注的基本要求:

i. 正确:尺寸数值要正确,尺寸注法要符合机械制图国家标准的规定.

ii. 完整:尺寸要完整,暨不遗漏,也不重复.

iii. 清晰:尺寸的佈局要整齐清楚,便于读图.

iv. 合理:所标尺寸不但要满足机件在使用时的质量要求,而且应有利于加工和测量.

b. 尺寸标注的基本原理:

i. 机件的真实大小应以图样上所标注尺寸数值为准,与绘图的大小和绘图的准确度无关.

ii. 图样中的尺寸以毫米为单位时,不需标注计量单位或名称,若以其它单位,则必须注明相应的计量单位.

iii. 图样中所注尺寸为该图所指示零件的最后完工尺寸,否则应另加说明

c. 尺寸的种类:

i. 定形尺寸:确定物体各部分形状,大小的尺寸

ii. 定位尺寸:确定物体各结构之间相对位置尺寸.

iii. 总体尺寸:确定物体总长,总高,总宽的尺寸.

d. 尺寸标注三要素:

尺寸线,尺寸界线,尺寸数字.

e. 尺寸布置的要求:

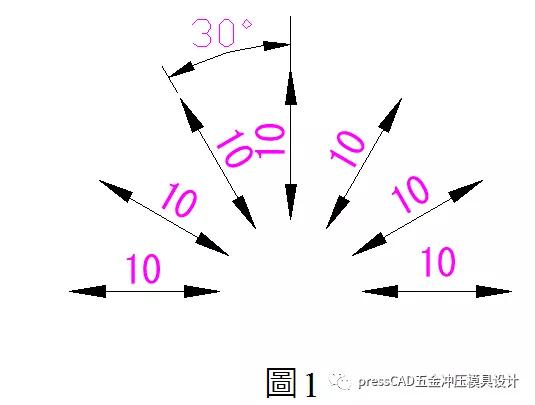

i. 数字一般标注在物体之外尺寸线的上方(如图1);

图1

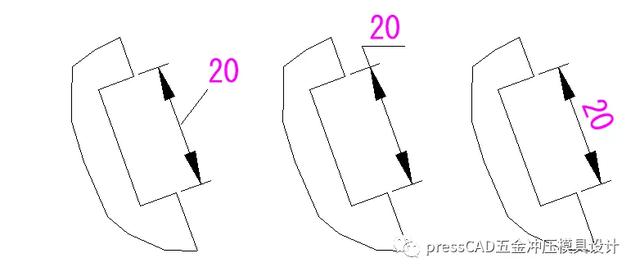

ii. 尽量避免在30度范围内标注(如图1),否则可采用图2形式标注;

图2

iii. 应避免尺寸线和尺寸界线相交,相互平行的尺寸线,使小尺寸靠近图形,大尺寸依次远离图形;串联尺寸应使箭头排在一直线上.

iv. 表示同一结构的相关尺寸,应尽可能标注在同一视图上(如下图).

v. 直径尺寸应尽可能的标注在非圆视图上.

vi. 尺寸尽量不标在虚线上.

(6) 尺寸标注举例

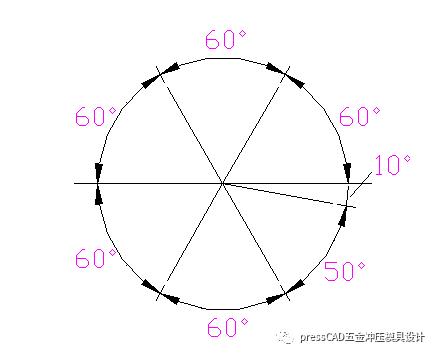

a 角度标注:

数字一律保持水平;

b. 小尺寸的注法

c. 标注尺寸不能交叉;

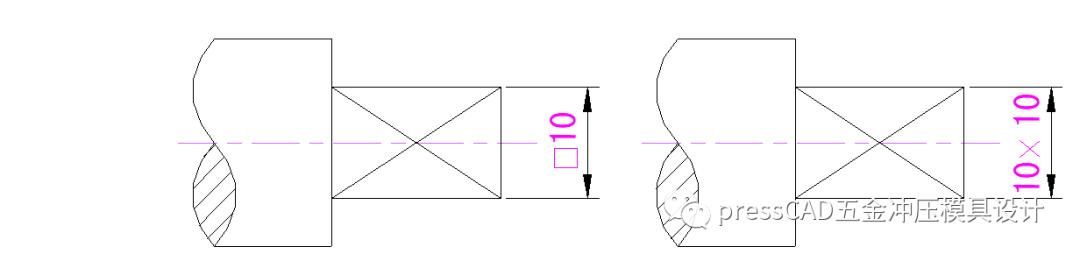

d. 正方形标注

断面为正方形的结构可在尺寸数字前注符号“口”或边长X边长

e. 重复要素的标注

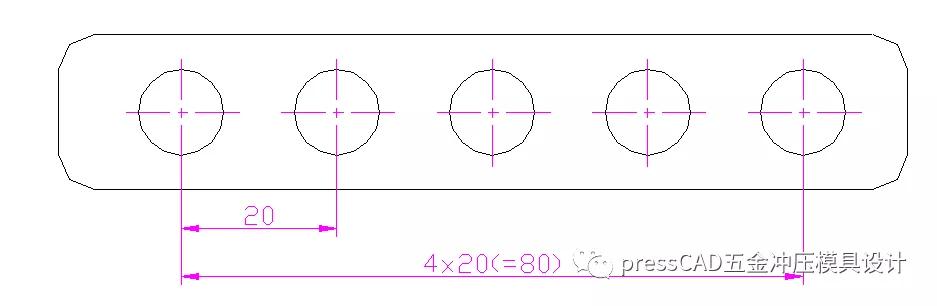

f. 间隔相等链式注法

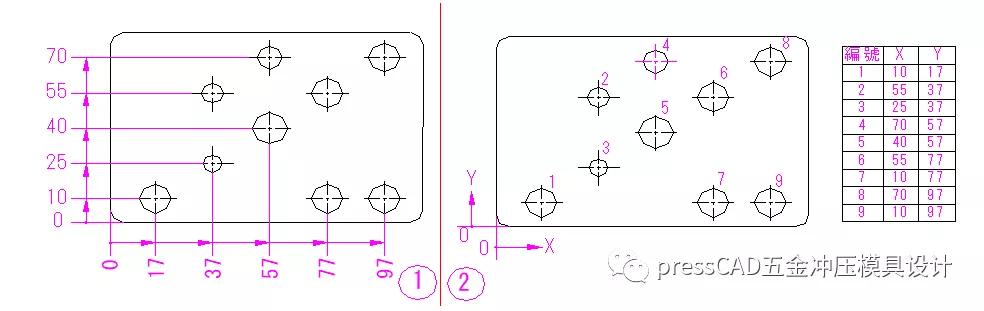

g. 同一基准的注法:

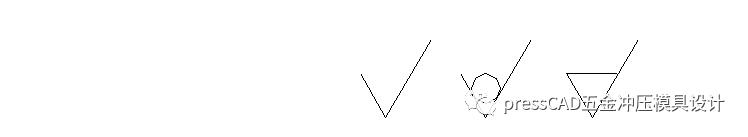

h. 表面粗糙度注法

Ra-轮廓的算术平均差

Rz-微观不平度十点高度

Ry-轮廓的最大高度

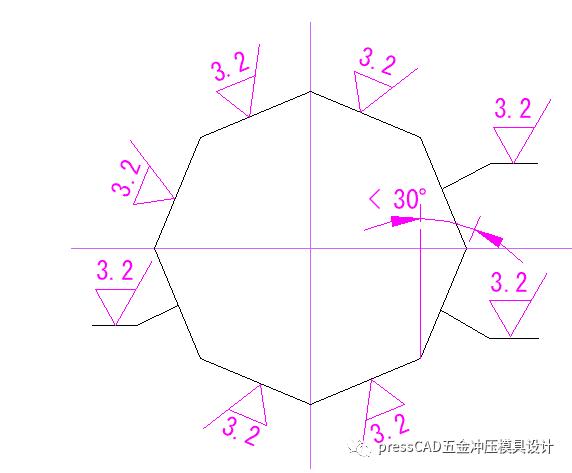

与垂直线夹角小于30度

时应拉出标注

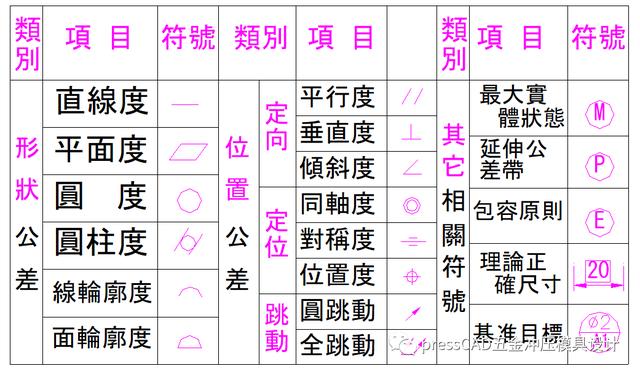

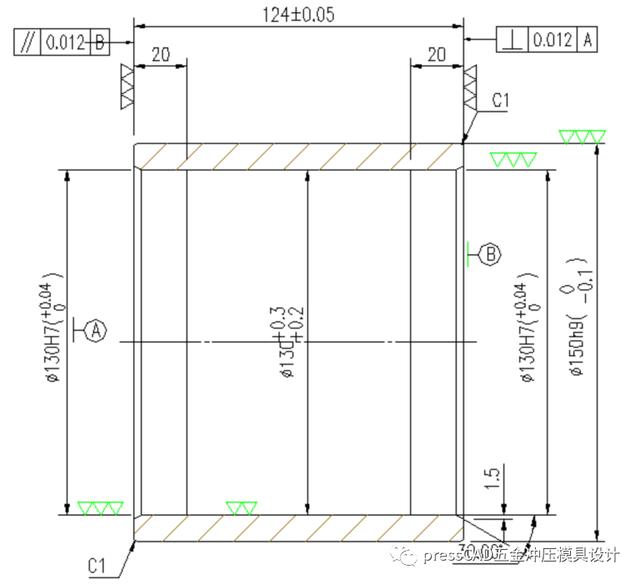

i. 形状和位置公差注法:

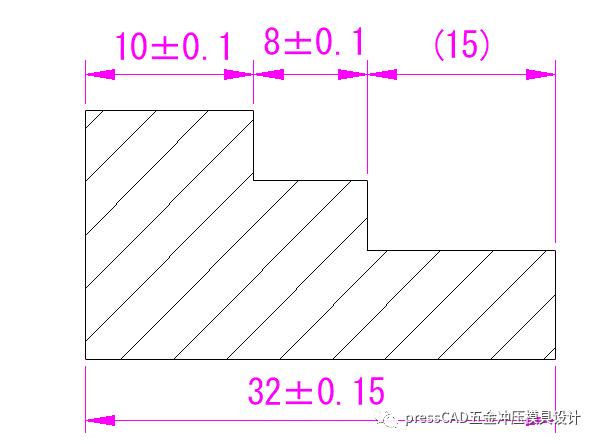

j. 尺寸链及参考尺寸:

(a).避免封闭尺寸标注;

(b).参考尺寸使图面易读.

k. 注意事项:

(a).避免在图面上对同一尺寸作重复标注;

(b).标注的尺寸应便于量测;

(c).标注时要根据实际使用选择正确标注基准;

(d).不要注成封闭的尺寸链.

(7) 技术要求

NOTE部分主要注明在制造过程中应达到的一些质量要求或补充使用说明部分.

a.使用材料;

b.镀层要求;

c.零件料号规定;

d.未注圆角大小;

e.QC管制尺寸要求;

(8) 查核并加粗.

四、 第三角投影法简介

1 四个分角简介

两个互相垂直的投影面把空间分为四个分角,如下图所示

.第一角投影法是将零件放在第一分角内,投影过程为:观察者 零件 投影面.

第三投影法是将零件放在第三分角内,由于观察者是隔著投影面观察零件的,所以必须设想投影面是透明的.第三角投影法的过程为: 观察者 投影面 零件

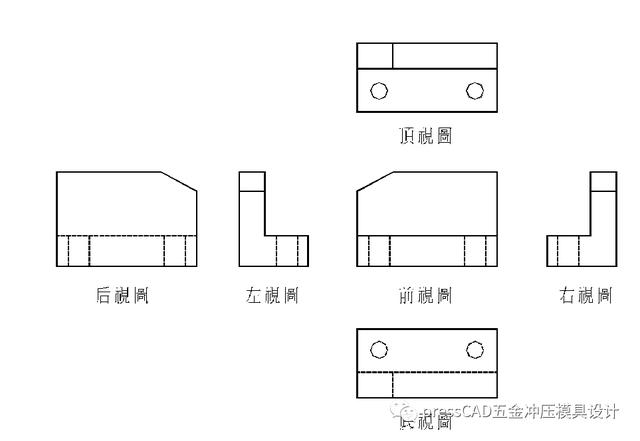

2 一般模型的投影可分为六个视图,即主视图,俯视图,左视图,右视图,仰视图,后视图.

从正前方观察零件,在正面上获得的视图称为前视图;从上方向下观察零件,在水平面上获得的视图称为顶视图;从右向左观察零件,在侧面上获得的视图称为右视图.

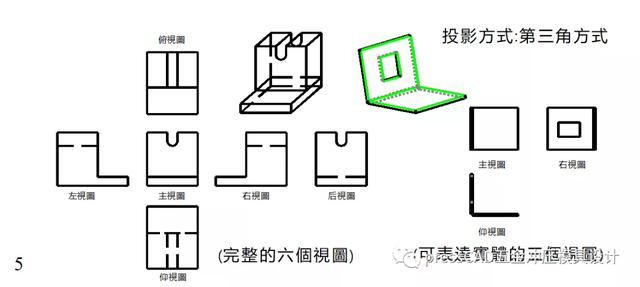

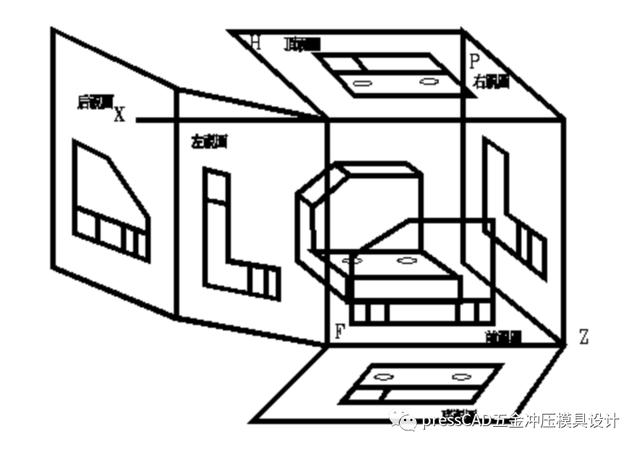

第三投影法也有六个基本视图,它是假想把零件放在一个透明的正六面体内,分别从六个方向观察而得到六个基本视图.六个基本投影面的展开方法和六个基本视图的关系如下图所示;

第三视角画法的六个视图

3 机械设计通常采用两种视图投影关系: 第一角视图和第三角视图.而冲模二厂目前采用第三角视图. 两种情况比较如下所示:

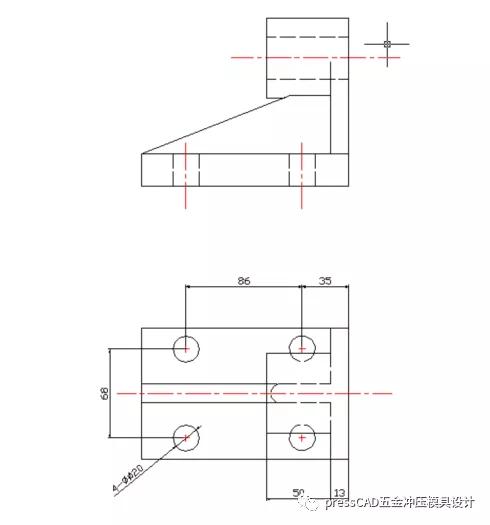

4 通常情况下,表示一个实体仅用三个视图就可以,一般采用主视图,仰视图,右视图,而冲模二厂绘制板零件图时只选用三个视图中的几个,以表达清楚为准.如下例所示:
