cad线性标注命令_帮CAD小白入门6——常用的CAD标注命令

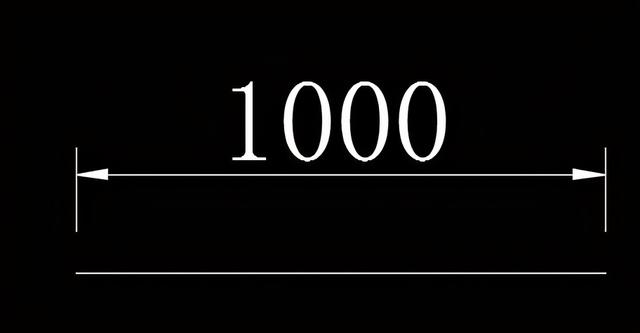

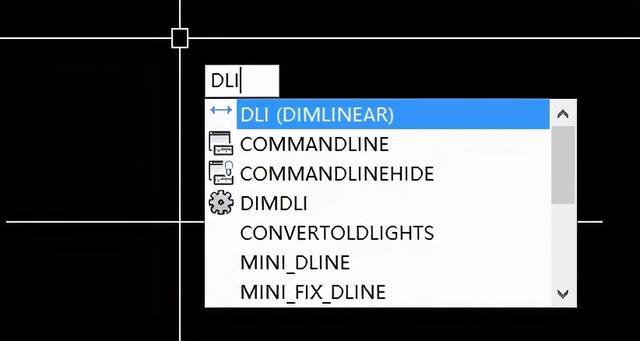

1. DLI线性标注，只能标注横平竖直的尺寸

输入DLI，点击空格，分别点取所量线的前后两端，往旁边拉确定标注位置

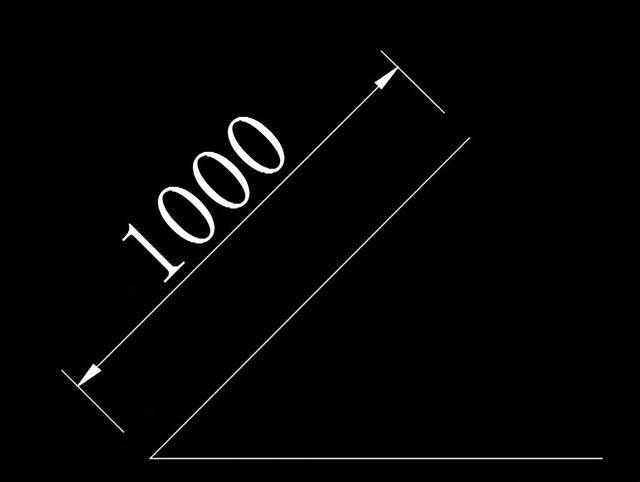

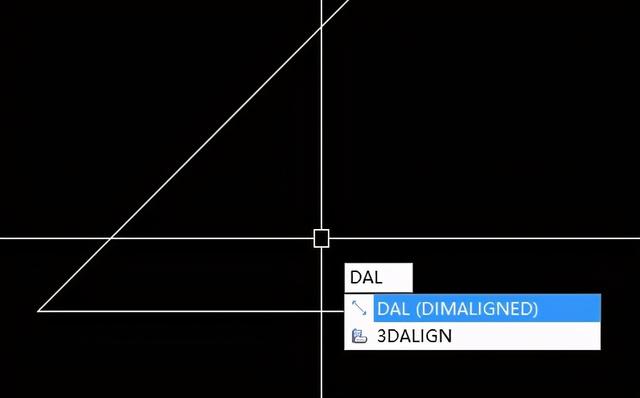

2.DAL对齐标注，可以标注斜线的尺寸

输入DAL点击空格，点取斜线的两端，旁边拉确定标注的位置

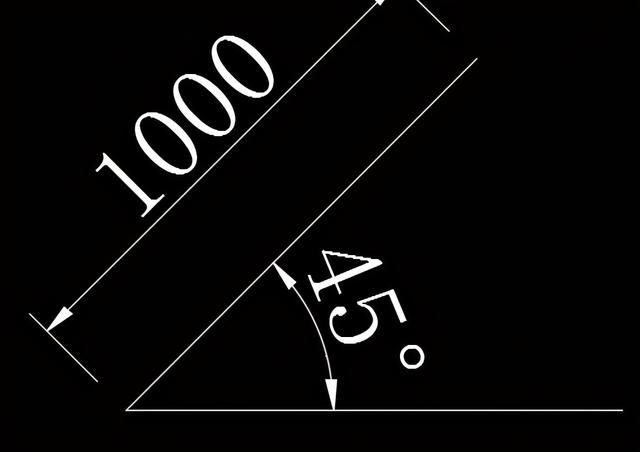

3.DAN角度标注，标注夹角的角度

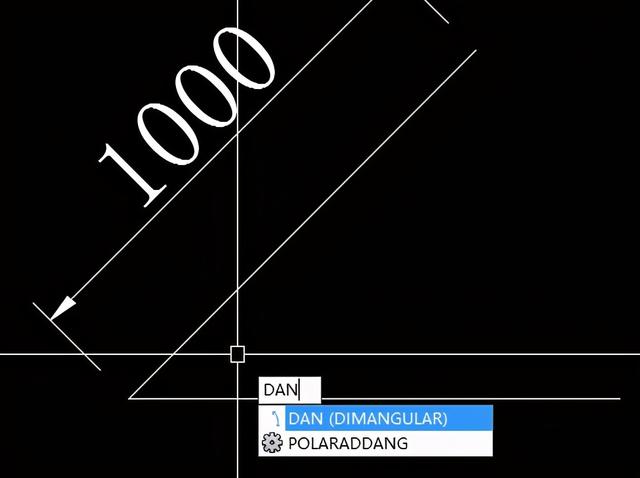

输入DAN空格，选取夹角的两个边，拖拉确定标注的位置

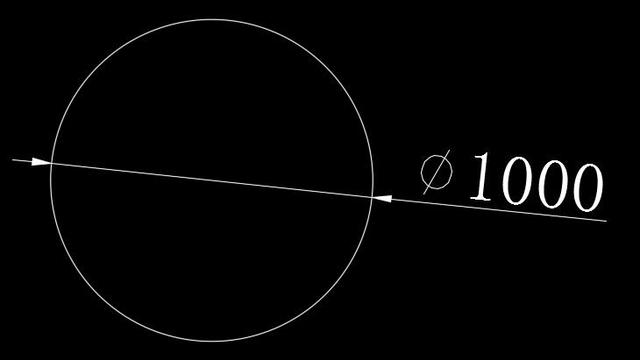

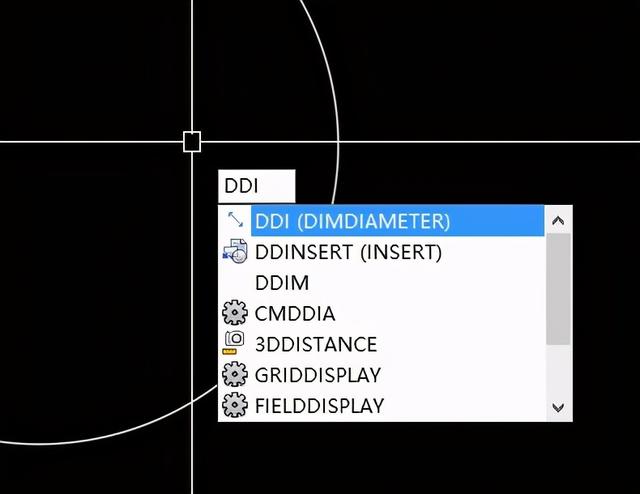

4.DDI直径标注，标注圆弧或圆的直径

输入DDI空格，选取要测量的圆或者圆弧，回车确定标注的位置

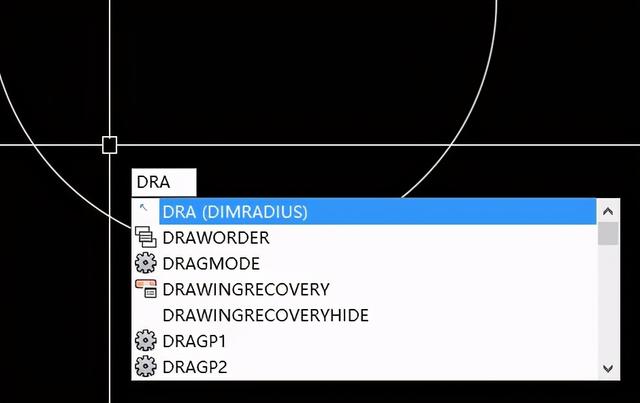

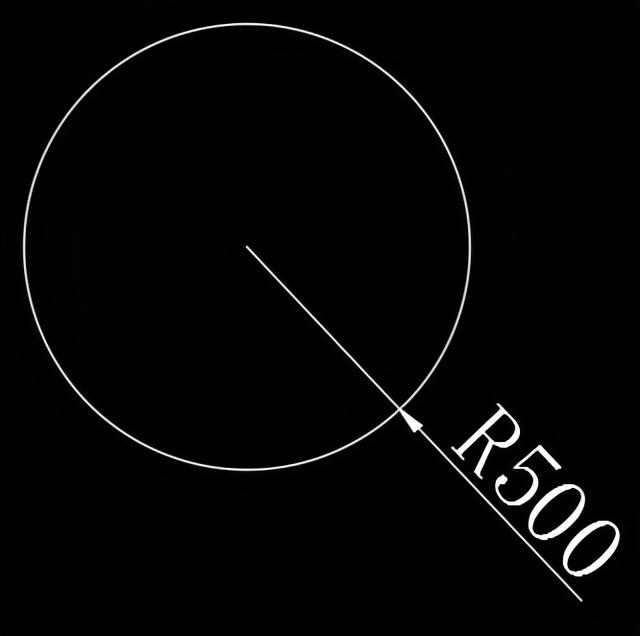

5.DRA半径标注，标注圆或者圆弧的半径

操作方法和直径标注一样

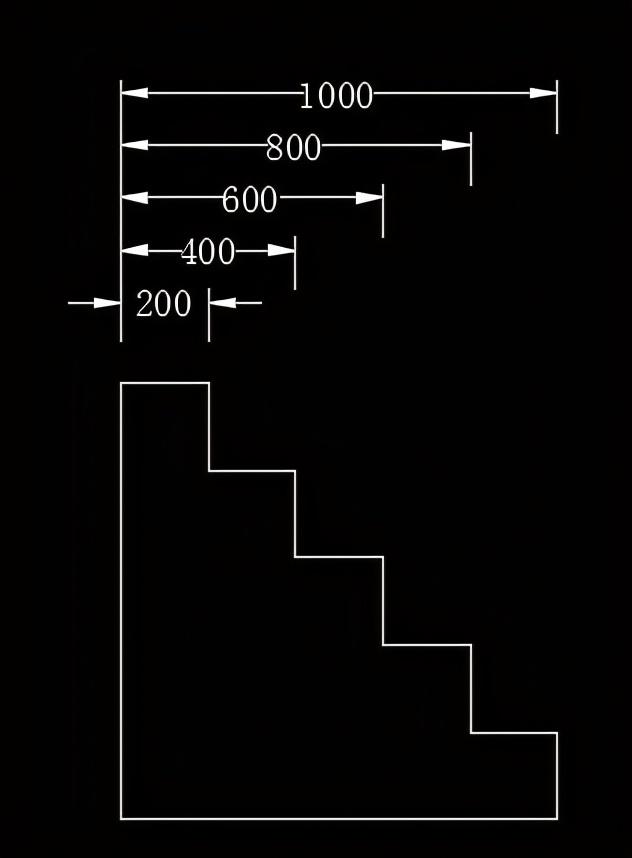

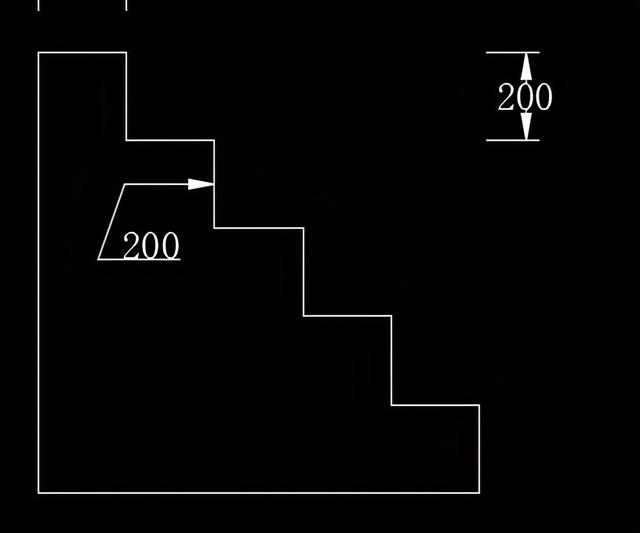

6.DBA基线标注，以第一个标注的起点为基线，标注其他点和这个线的距离

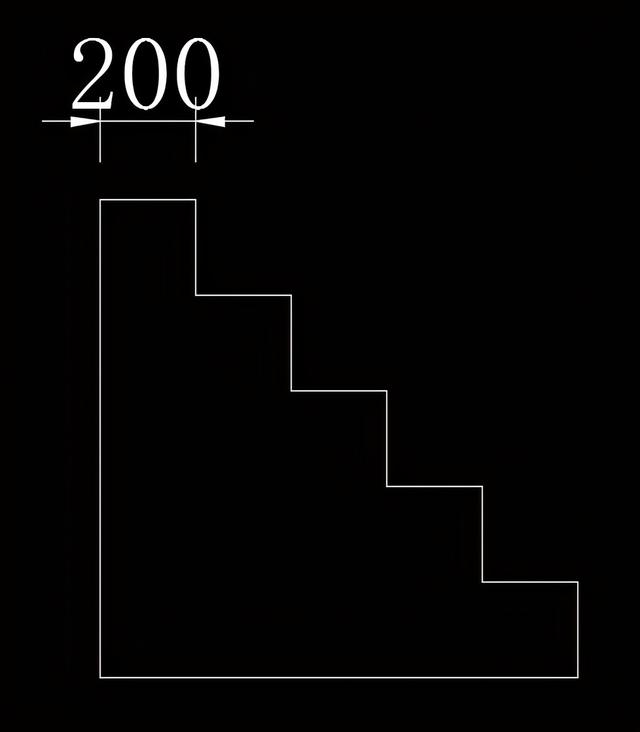

先标注出一个长度

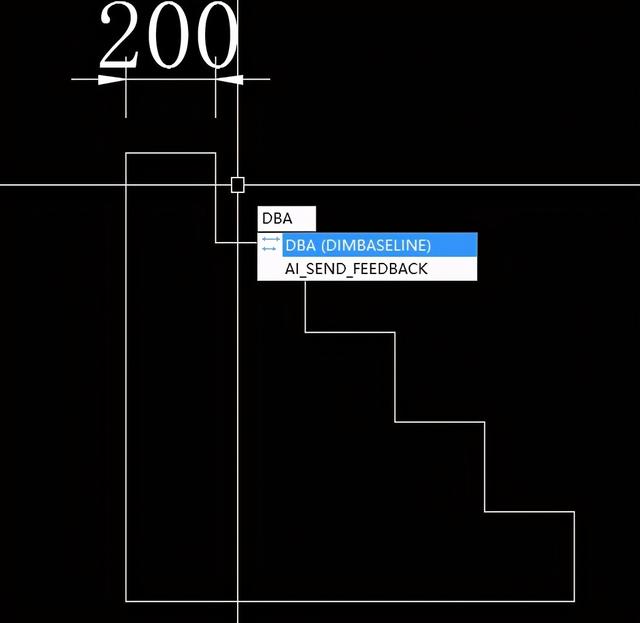

输入DBA空格，由近及远依次点选其他的点，每个标注间的距离是提前设置好的，具体设置参考上篇文章标注设置

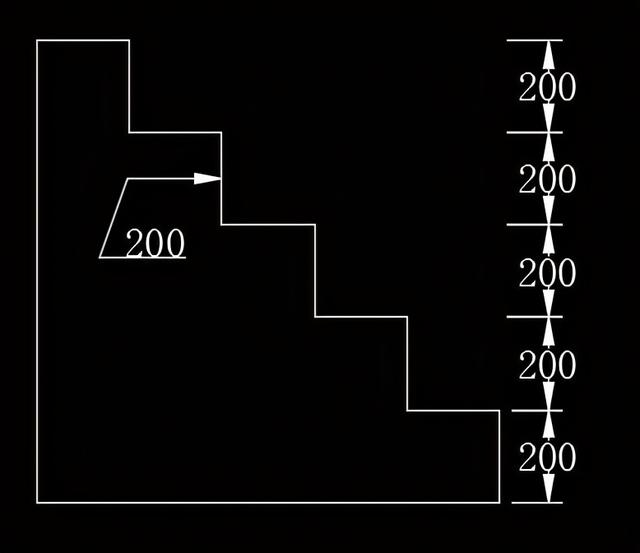

7.DCO连续标注，连续标注一个方向的线段

先标出一个长度，然后DCO空格依次点击下面的点就好，自动对齐

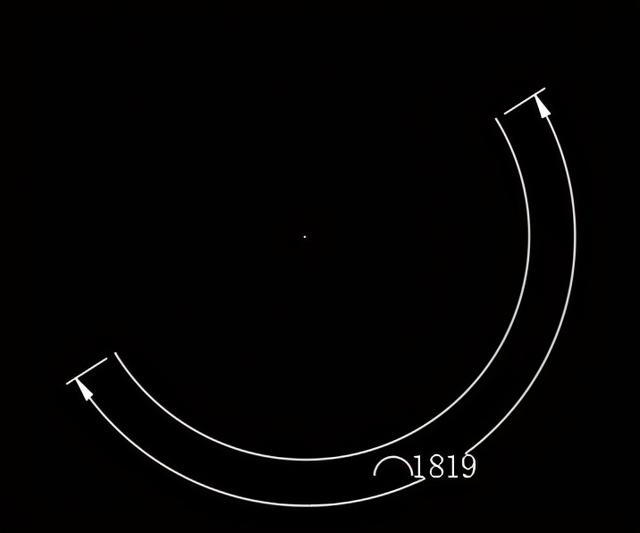

8.DAR弧长标注，标注圆弧的长度

DAR空格，点选圆弧，拖动确定标注位置

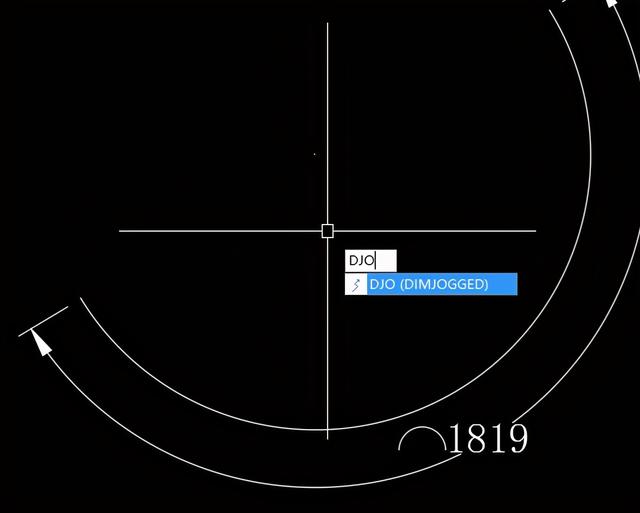

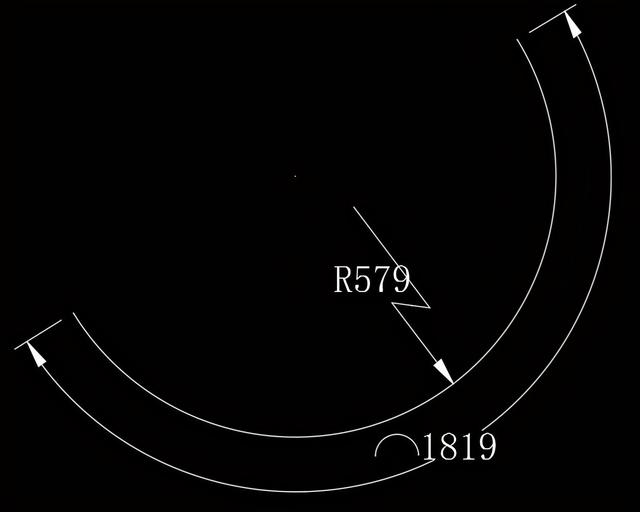

9.DJO折弯标注，用于标注不确定圆心的圆弧半径

输入DJO空格，点选圆弧，然后点击一点作为假设圆心，拖拉确定折弯位置确定标注

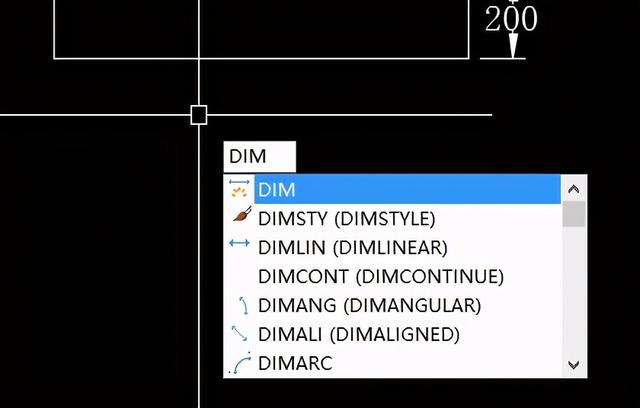

10.DIM万能标注，可以自动判断你要用的常用标注，放在直线上标注长度，放在圆弧上标注弧长

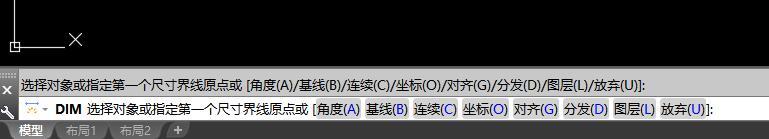

也可以按照命令栏里的提示选择你要标注的类型
