王静峰 端梦珺 郭 磊 张 猛

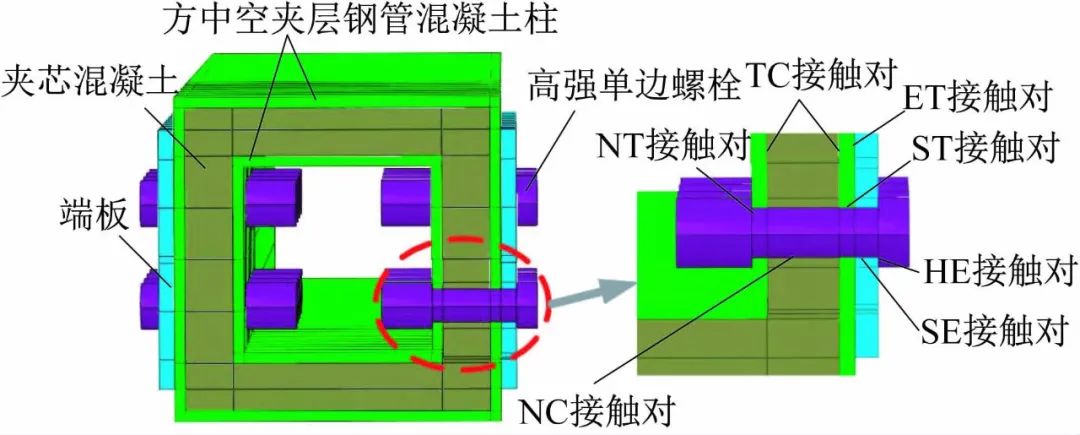

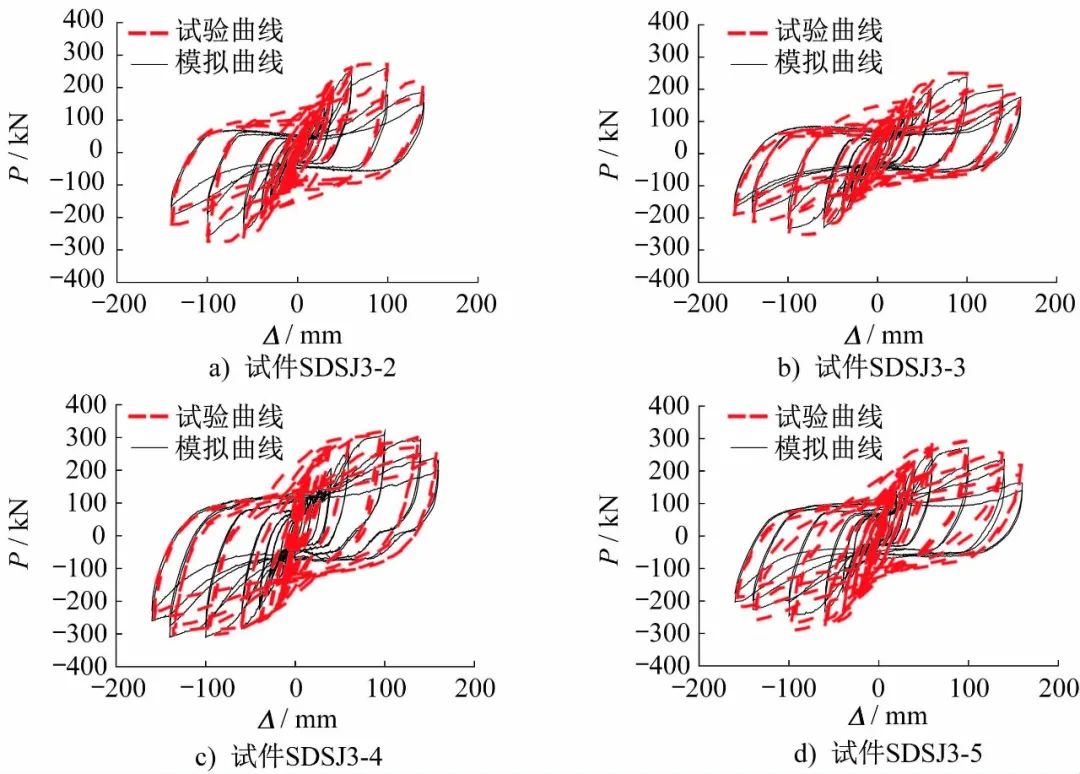

摘要:为了揭示方套方中空夹层钢管混凝土柱与钢-混凝土组合梁单边螺栓端板连接的受力性能和破坏机理,通过ABAQUS有限元软件建立了该组合节点的数值分析模型,明确了材料本构关系模型和复杂接触问题。通过水平低周往复荷载试验验证了数值分析模型的准确性,对其破坏模式和滞回曲线进行了评价。考虑了几何参数、材料参数、荷载参数对节点水平荷载-水平位移曲线的影响,讨论了极限承载力和初始刚度的影响规律。研究表明,方套方中空夹层钢管混凝土柱与钢-混凝土组合梁单边螺栓端板连接节点具有良好的抗震性能和受力性能,可应用于高烈度地震区的装配式组合框架;提出的此类型组合节点数值分析方法可用于装配式组合框架的设计与计算。

关键词:方套方中空夹层钢管混凝土柱;单边高强螺栓;端板连接节点;数值模拟;参数分析

Abstract: In order to reveal the mechanical behavior and failure mechanism of blind bolted end-plate connections between square concrete-filled double skin steel tubular(CFDST) columns and steel-concrete composite beams, a finite element(FE) model of this composite joint is built accounting for complex material model and contact interactions. The accuracy of numerical analytical model is verified against the test results under cyclic loads. Typical failure modes and hysteretic behavior of this type of connection are evaluated. Furthermore, substantial parametric analysis is carried out to study the influence of geometric parameters, material parameters and load parameters on the horizontal load-displacement curves of the connections. The influence on the ultimate bearing capacity and initial stiffness is also discussed. The test and analysis results indicate that the blind bolted composite connections with square CFDST columns have good seismic performance and mechanical properties, and can be used in assembled composite frames in high intensity earthquake regions. The FE model built in this paper for this composite connection can be applied in the design and calculation of the assembled composite frames.

Keywords: square CFDST column; high-strength blind bolt; end-plate connection; numerical simulation; parameter analysis

article

中空夹层钢管混凝土是由2个同心放置的钢管和内外钢管之间的夹层混凝土共同构成的一种新型组合构件,与传统的钢管混凝土相比具有自重轻、稳定性好、抗弯刚度大、滞回性能优越、承载力高、耐火性能好等优点,在高层建筑、高架桥墩、深海平台支架柱、巨型框架柱以及可能遭遇冰冻灾害的建筑结构构件等实际工程中应用前景广阔。

目前国内外对于中空夹层钢管混凝土的研究大多集中在构件层面[1-5],对中空夹层钢管混凝土柱组合节点的受力性能和抗震性能的研究尚属起步阶段。仅在文献[6-8]中对空夹层钢管混凝土柱焊接节点进行了少量研究,但多次地震灾害表明,在地震作用下焊接刚性节点易发生脆性破坏,降低了结构的承载力和整体稳定性[9],且焊接刚性节点存在大量的现场焊接,现场施工工序繁杂,焊接质量难以保证;同时由于传统高强螺栓难以应用于闭口截面柱的梁柱连接节点,因此导致中空夹层钢管混凝土柱组合节点在实际工程中的应用受到限制。文献[10-11]提出了采用单边螺栓连接钢管混凝土梁柱节点的方法,可以实现在钢管外侧安装,有效减少了现场焊接工作,解决了闭口截面柱与钢梁连接的难题。大量试验研究表明单边螺栓连接实心钢管混凝土节点具有优越的抗震性能。但是,目前对于单边高强螺栓端板连接中空夹层钢管混凝土柱节点的研究较少见。

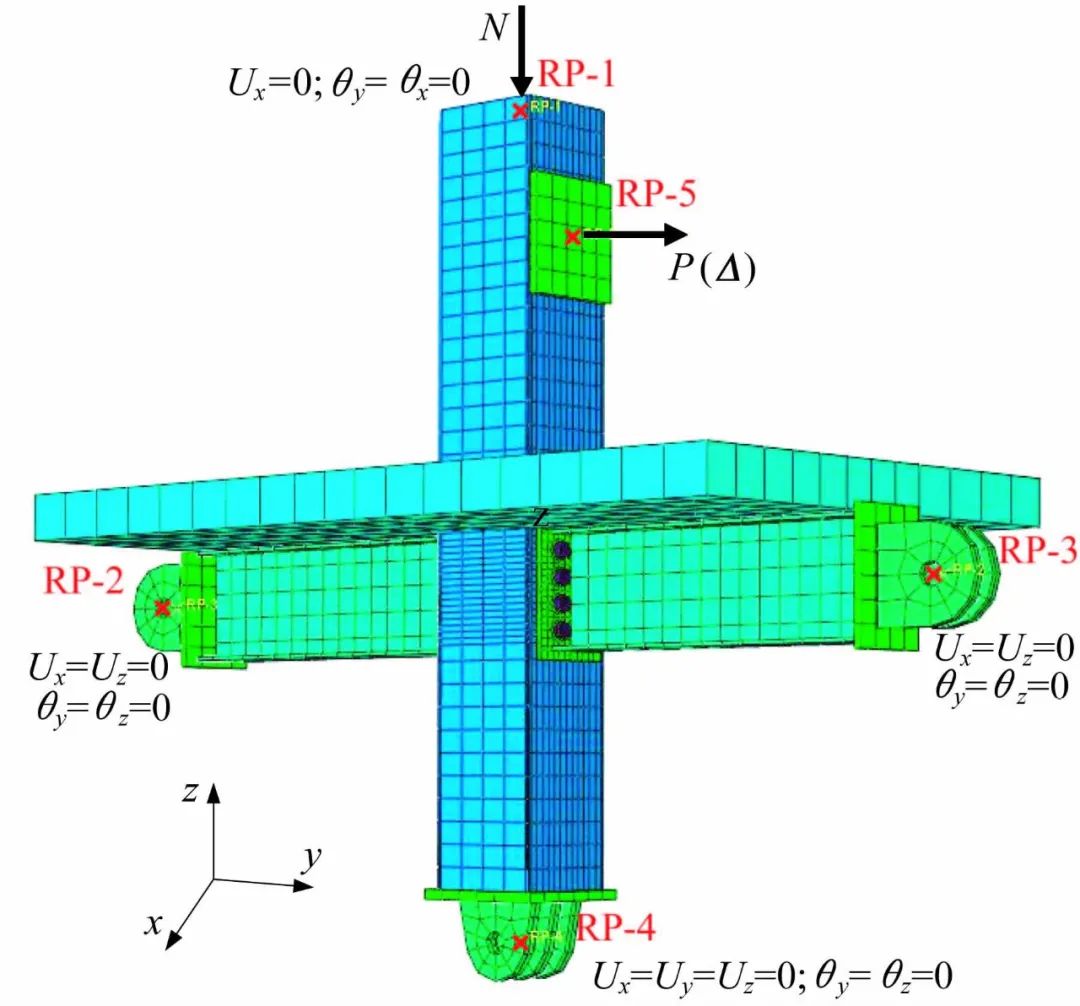

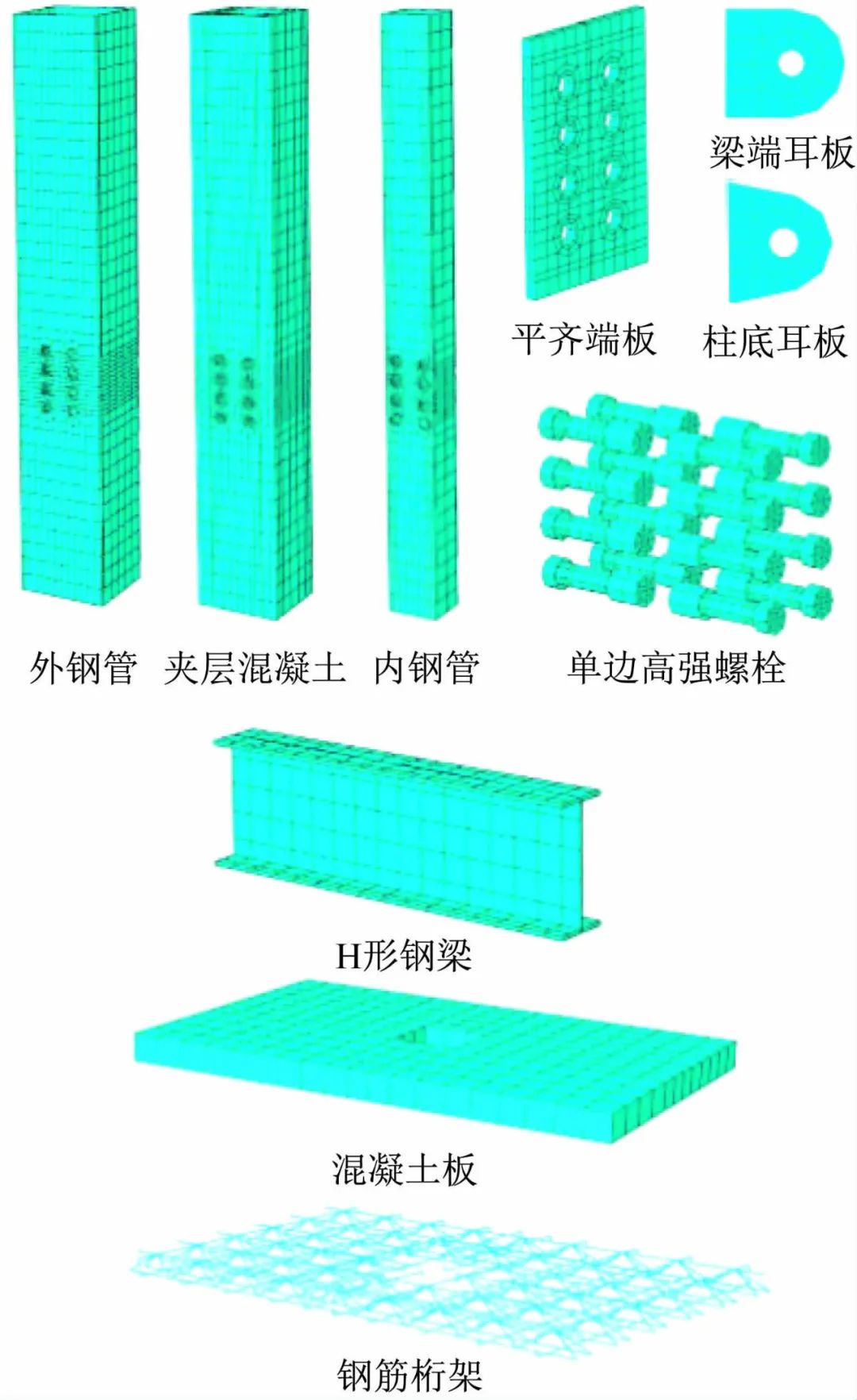

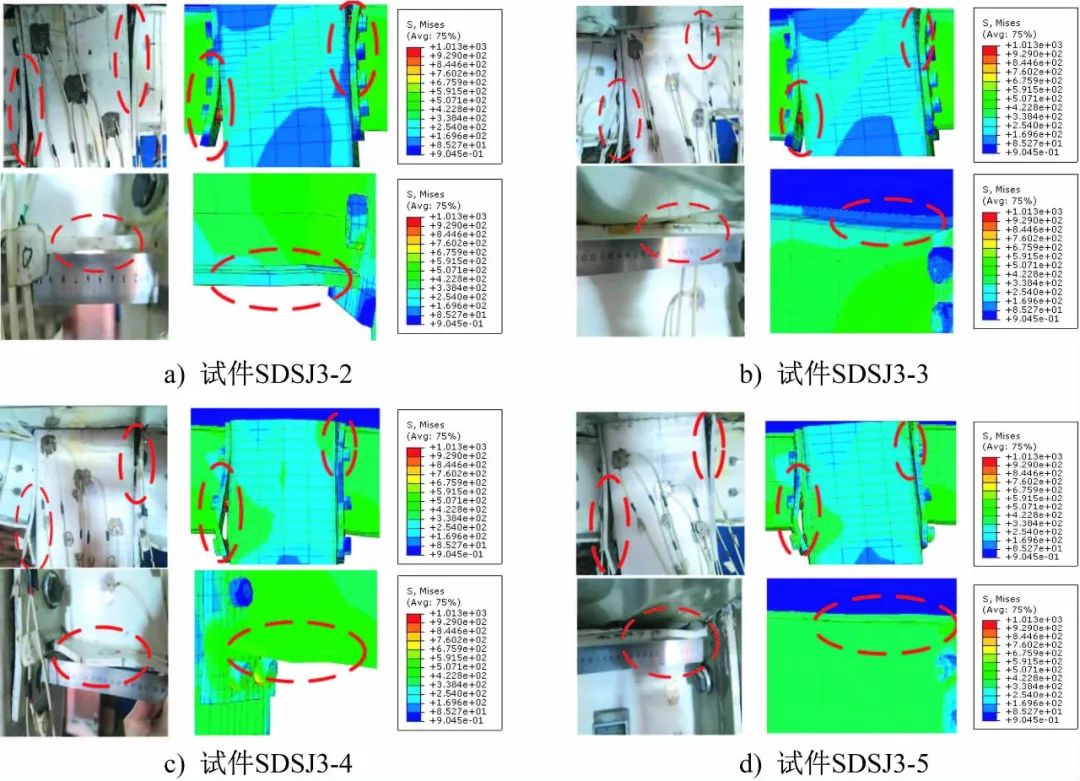

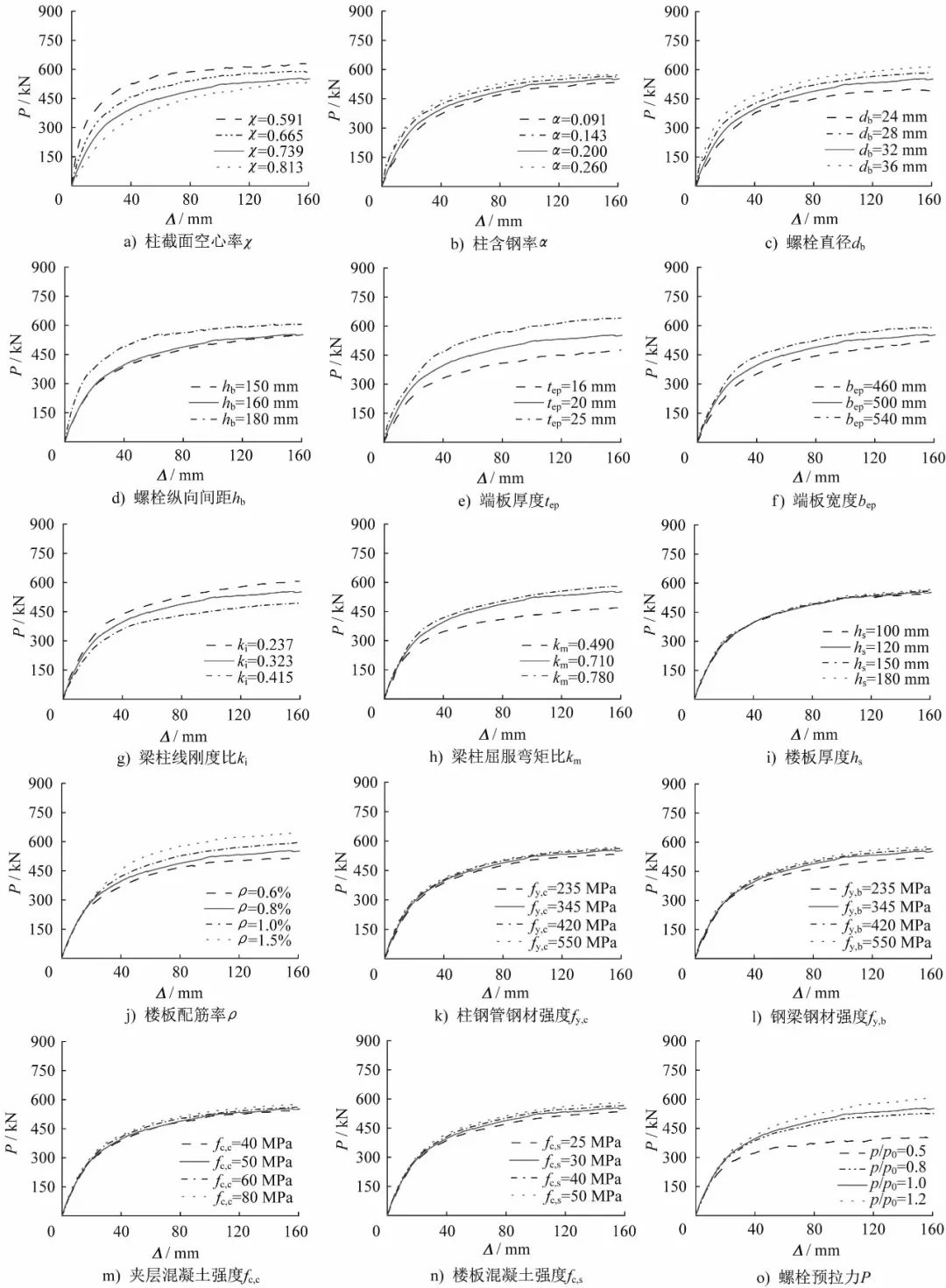

本文进行了采用单边高强螺栓端板连接方套方中空夹层钢管混凝土柱组合节点的柱端低周反复加载试验,分析了端板类型和柱截面空心率的影响,研究了此类节点的破坏模式和滞回性能。通过ABAQUS有限元程序对此类节点进行了受力性能分析,深入考察了螺栓直径、端板厚度、钢材强度及螺栓预紧力等参数对节点受力性能的影响。研究结果将为此类新型节点的设计和应用提供科学的理论依据。

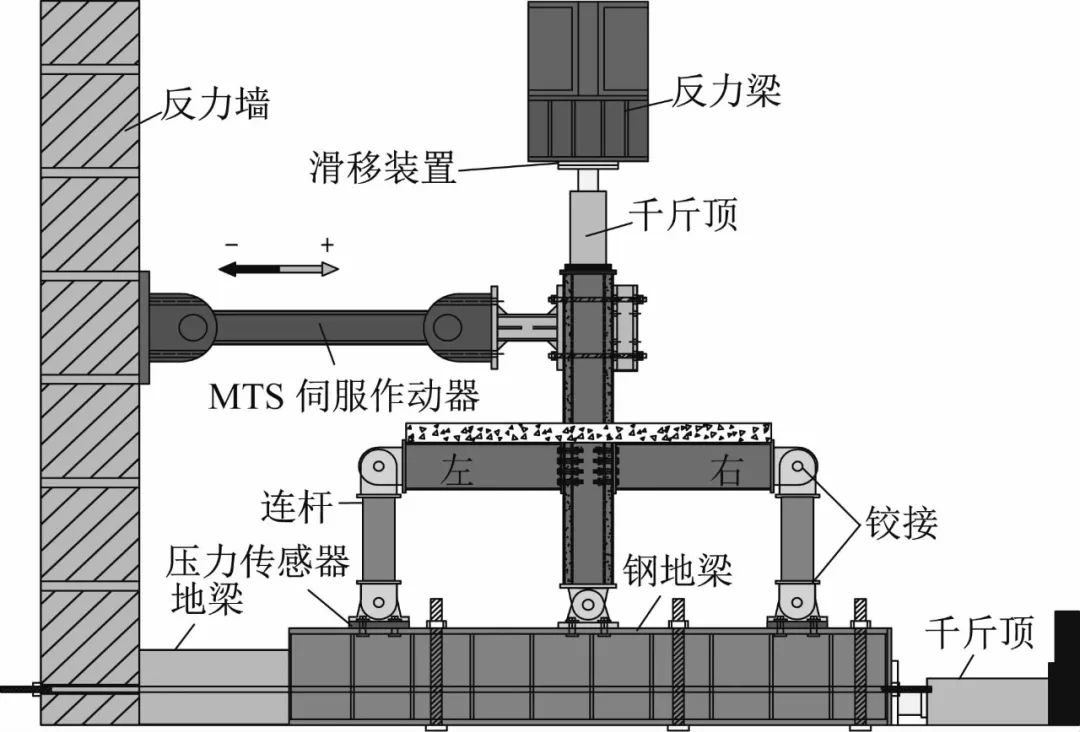

1 试验概况

1.1 试件描述

试验共设计和制作了4个节点试件,试件模型取自典型多高层钢框架的中柱节点,缩尺比例为1∶2。试验参数为柱截面空心率和端板类型,试件梁、柱端板均采用Q345B钢材,方套方中空夹层钢管混凝土柱与H形钢梁之间采用10.9级M16高强单边螺栓连接,试件SDSJ3-2和SDSJ3-3采用平齐端板连接,试件SDSJ3-4和SDSJ3-5采用外伸端板连接,试件尺寸如图1、表1所示。试件SDSJ3-2和SDSJ3-4的空心率χ=0.60,试件SDSJ3-3和SDSJ3-5的空心率χ=0.68。柱截面空心率χ的计算公式如下:

c86a5e41bf69b91dd8f885a3f0ac62aa.png 9af73287b47e1172dbe365365b484618.png

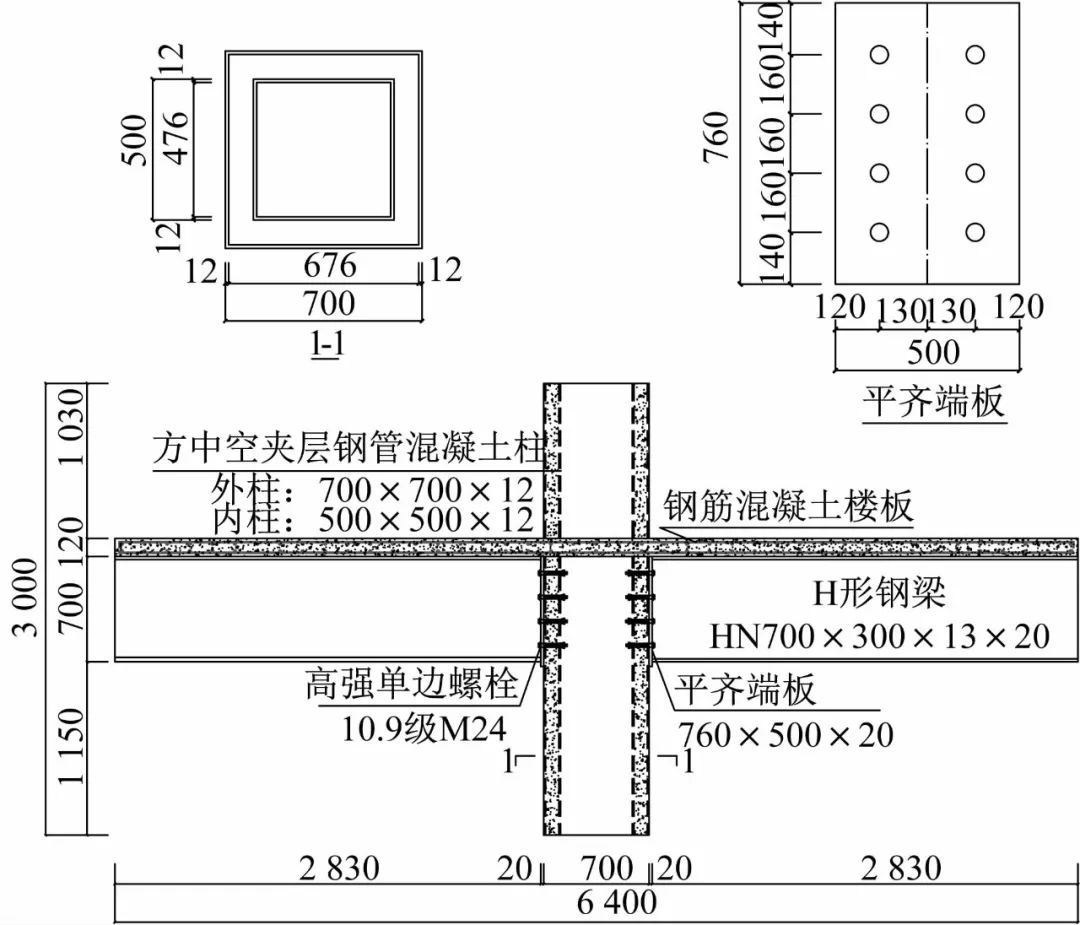

图1 试件尺寸及构造详图(单位:mm)

Fig.1 Dimension and detail of specimens(Unit:mm)


楼板采用钢筋桁架混凝土组合楼板,混凝土强度等级为C25,楼板厚度均为100mm,配筋率为1%,保护层厚度为20mm。组合楼板的尺寸和钢筋布置如图2所示。梁上翼缘沿梁长方向布置直径为16mm、高度为70mm的圆头栓钉,栓钉间距为100mm。柱内混凝土采用强度等级为C40的自密实细石混凝土。


图2 钢筋桁架混凝土组合楼板(单位:mm)

Fig.2 Steel bar truss concrete composite floor(Unit:mm)

1.2 材性试验

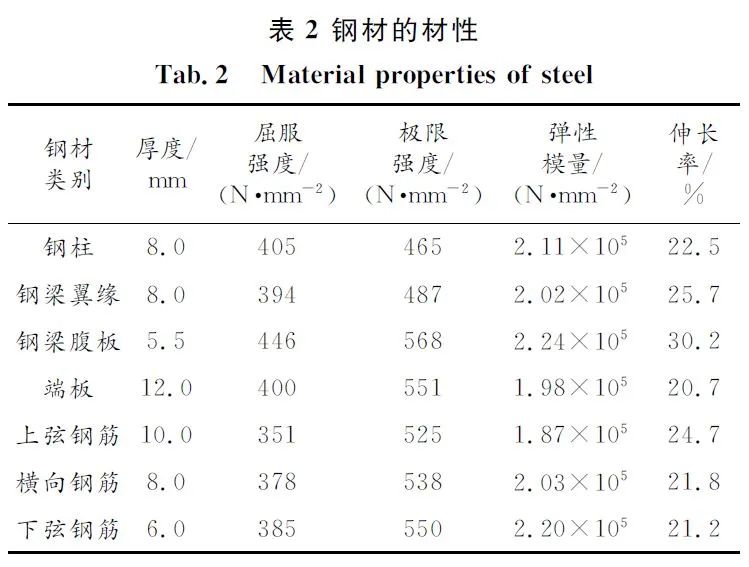

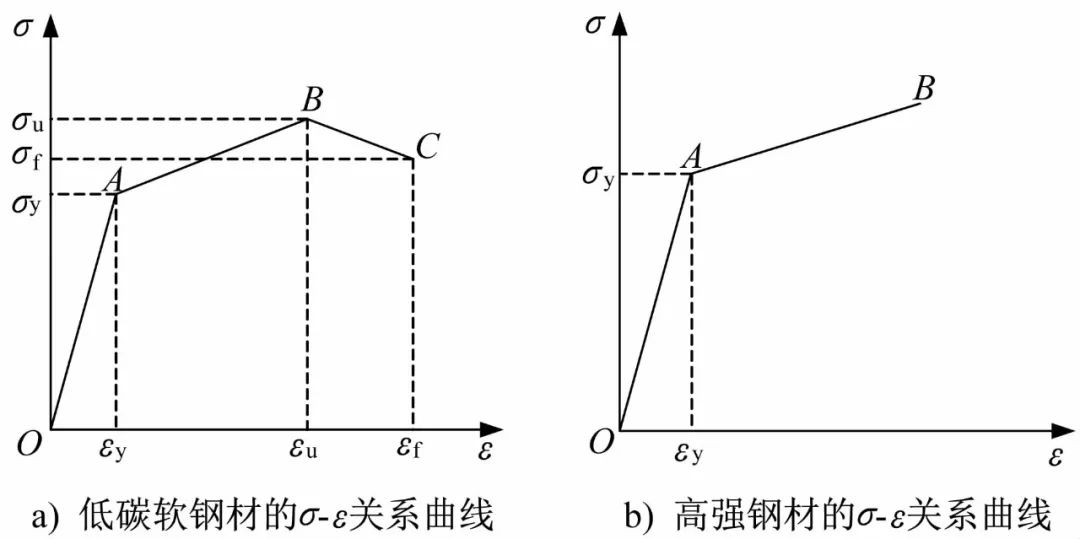

试验所用钢材的材性按《金属材料 拉伸试验 第1部分:室温试验方法》(GB/T 228.1—2010)[13]通过钢板单向拉伸试验测得,具体信息如表2所示。
