简介：在安防行业中，图标是表示设备和系统的关键元素，使操作人员能直观理解和使用系统。本资源库“安防工程图标大全”集合了多种安全系统的符号，目的是为了方便设计、安装和维护安防工程的专业人士。图标包括报警控制主机、报警开关、云台镜头控制器、录象机和报警灯箱开关等，它们是安防系统安装和运行中的重要组件，这些图标的使用有助于提高沟通效率，并确保系统的正确安装和运行。

1. 安防图标的作用与应用

1.1 安防图标的基本概念

在讨论一个完整的安全系统时，安防图标扮演着不可或缺的角色。它们是图形符号，用于表示各种安全设备和紧急出口，为用户提供了直观的信息和指导。了解这些图标有助于用户在紧急情况下迅速作出反应，例如，识别最近的消防栓或紧急停止按钮的位置。

1.2 安防图标在安全系统中的作用

安防图标可以增强用户的安全意识，并在紧急情况下提供即时的方向性指导。它们不仅用于标识安全设备的地点，还可以用来指示安全出口和紧急撤离路线。例如，在办公楼或公共场所，紧急出口的标识就是一个常见的安防图标，引导人们迅速、安全地离开危险区域。

1.3 安防图标的应用场景和设计原则

在设计和部署安防图标时，需要遵循一定的标准和原则，以确保它们的有效性和可识别性。这通常涉及使用国际通用的标准符号，同时确保在紧急照明下仍然清晰可见。此外，随着数字技术的发展，安防图标也被集成到了数字显示系统和移动应用程序中，提供了更丰富的互动体验，使得信息传递更加及时和精确。

总结而言，安防图标的作用不仅在于它们本身，更在于它们在提高安全意识和指导紧急行动中的实际应用价值。随着技术的不断进步，安防图标的使用和设计也在不断演变，以适应更多样化的安全需求。

2. 报警控制主机的功能与重要性

2.1 报警控制主机的基本功能

2.1.1 基本功能概述

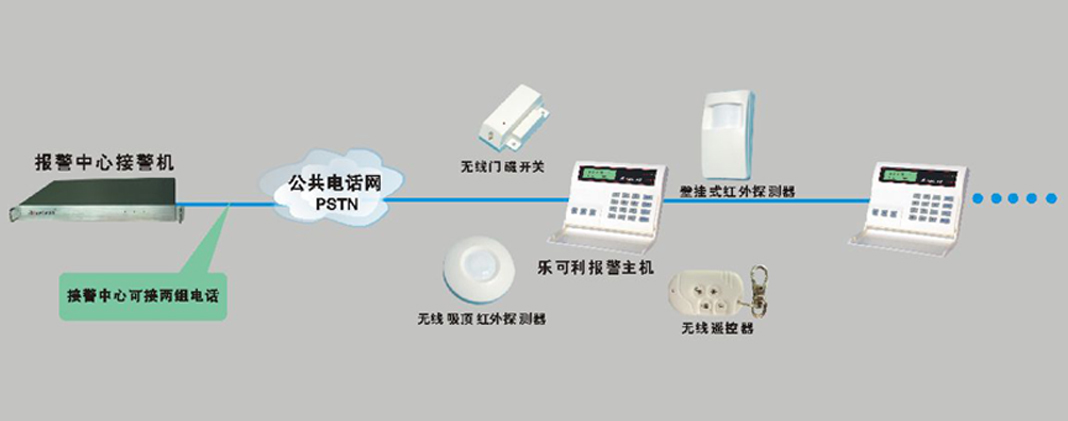

报警控制主机是安防系统中重要的组成部分，它负责收集来自各个探测器的信号，根据既定的逻辑处理这些信号，并执行相应的动作，如发出警报、通知安保人员等。其基本功能包括接收、处理、存储和输出信号。更高级的报警控制主机还可以集成视频监控、门禁控制、环境监测等功能。

2.1.2 功能的拓展性与兼容性

随着技术的发展，报警控制主机的拓展性和兼容性也变得尤为重要。它们能够与不同品牌和型号的传感器、摄像头以及其他安防设备进行集成，以提供一个统一的管理平台。拓展性不仅意味着可以接入更多的设备，也意味着可以适应未来的技术升级和需求变更。

graph LR
A(报警控制主机) -->|集成| B(传感器)
A -->|集成| C(摄像头)
A -->|集成| D(门禁系统)
A -->|集成| E(其他安防设备)

上述流程图展示了报警控制主机与其他安防设备集成的基本情况。通过这样的设计，能够确保在不同的使用场景和需求变化中，报警控制主机的功能都能够得到充分的利用和拓展。

2.2 报警控制主机的重要性

2.2.1 对安防系统整体性能的影响

报警控制主机是整个安防系统的中枢神经，它直接影响到系统的响应速度和准确性。一个高效的报警控制主机能够确保在紧急情况下，快速做出判断并采取适当的措施，例如及时通知安保人员和警方。它能够通过逻辑编程避免误报和漏报，从而提高整体系统的可靠性。

2.2.2 在紧急情况下的作用与处理流程

在紧急情况发生时，报警控制主机的作用尤为凸显。它会立即分析接收到的信号，决定是否发出警报并启动相应的应急预案。处理流程通常包括以下步骤：

接收信号：主机接收到来自传感器或操作者的触发信号。
识别与验证：主机分析信号的真实性，必要时可进行人工确认。
响应措施：根据预设程序，主机自动或手动触发报警系统，如警报声、灯光、发送报警信息给相关人员或系统。
记录与报告：主机记录事件发生的详细信息，为事后分析提供数据支持。

2.3 报警控制主机的未来发展趋势

2.3.1 技术创新与智能化

随着物联网（IoT）和人工智能（AI）技术的发展，报警控制主机未来将更趋智能化。例如，基于AI的智能视频分析能够实时处理视频流，自动识别异常行为，减轻人工监控的压力。此外，报警主机的自学习功能将能够根据历史数据优化警报判断逻辑，减少误报。

2.3.2 与其他安防设备的整合

整合是报警控制主机发展的另一大趋势。整合不仅仅是不同设备之间的通信，更是通过一个统一的平台来管理和控制。例如，一个智能报警主机可以集成消防报警、环境监控和视频监控，为用户提供一个综合性的安全管理解决方案。这样的整合不仅提高了效率，还能降低维护成本。

| 集成设备类型 | 功能特点 | 应用场景 |
| --- | --- | --- |
| 消防报警 | 实时监测火情，自动报警 | 商业建筑、住宅、工厂 |
| 环境监控 | 监测温湿度、有害气体 | 数据中心、实验室、粮库 |
| 视频监控 | 实时视频流监控与回放 | 商业安全、交通管理、公共安全 |

以上表格展示了报警控制主机与其他安防设备可能的集成形式及其特点和应用场景。这种跨设备的整合不仅提高了系统的响应能力，也使得各种功能能够更加有机地协同工作。

3. 报警开关的种类与使用场景

3.1 报警开关的基本类型

3.1.1 现场报警开关的种类

现场报警开关是指直接安装在被保护区域内的报警装置，当检测到异常情况时会立即触发报警信号。这些开关通常包括门窗磁感应开关、红外人体感应开关、烟雾报警开关和玻璃破碎报警开关等。

门窗磁感应开关通过检测磁场的变化来判断门窗是否被非法打开。安装在门或窗的框架上，与门或窗上的磁铁相配合，一旦门窗开启，磁感应开关会感知磁场变化并触发报警。

红外人体感应开关利用红外线技术探测区域内是否有移动的热源，即人体，从而触发报警。这种开关常用于无人值守的仓库、走廊等场所。

烟雾报警开关则是检测空气中的烟雾浓度，一旦超过预设阈值，就会触发报警，适用于火灾预警。

玻璃破碎报警开关专门用于监测玻璃破碎时产生的特殊频率声波，一旦检测到，即刻触发报警，通常用于需要特别保护的窗户。

3.1.2 远程报警开关的种类

远程报警开关通常与中央监控系统相连，能够实现远程监控和报警。这类开关包含有线和无线两大类。

有线远程报警开关通过物理线路将报警信号传递到控制中心，具有稳定性和抗干扰能力强的特点。

无线远程报警开关则通过无线信号发送报警信息，安装和维护简便，可拓展性好，但需要考虑信号覆盖范围和加密安全性。

3.2 报警开关的使用场景分析

3.2.1 家庭住宅的报警系统

在家庭住宅中，报警开关的使用通常以保障家庭成员的人身安全和财产安全为目的。常见的配置包括门窗磁感应开关、红外人体感应开关和烟雾报警开关。这些开关可以连接到家庭安防系统，一旦发生异常，系统将触发报警并通过电话或短信等方式通知业主。

家庭报警系统的设计需兼顾易用性和可靠性，用户可以通过手机应用远程监控家中的安全状况，并在必要时远程控制报警开关。

3.2.2 商业机构的报警系统

商业机构的报警系统设计则更为复杂，不仅需要防范盗窃等安全威胁，还要考虑到应急疏散、火灾防护等多种场景。因此，商业机构通常会安装多种类型的报警开关，如烟雾报警、玻璃破碎报警、红外人体感应报警等。

报警系统的联动功能是商业机构安防系统的一个亮点，例如在触发玻璃破碎报警时，系统不仅能发出声光警报，还能联动监控摄像头进行录像，同时通知安保人员及时响应。

3.2.3 工业环境中的应用

在工业环境中，报警开关的使用更是多样和专业。为了适应工业环境的特殊性，工业级报警开关往往具备更强的抗干扰能力和更高的环境适应性。

例如，在化学工厂或石油炼制厂，易燃易爆气体监测报警开关是必不可少的，它们能够检测特定气体的浓度，一旦超过安全阈值，立即触发报警。而高温、高湿环境下的设备，则需采用特殊设计的高温报警开关和防水防潮报警开关。

为了实现更为精细的控制，工业级报警系统还可以与PLC（可编程逻辑控制器）系统集成，实现对各类生产设备状态的实时监控和报警。

3.3 报警开关选型指南

3.3.1 报警开关的功能和特性对比表格

| 报警开关类型 | 功能特点 | 适用环境 | 优势 | 劣势 | | ------------ | --------- | --------- | ---- | ---- | | 磁感应开关 | 检测磁场变化 | 门窗安全 | 稳定性高 | 需要安装磁铁 | | 红外人体感应开关 | 探测人体热源 | 室内防护 | 反应迅速 | 易受温度和光线影响 | | 烟雾报警开关 | 检测空气中烟雾浓度 | 火灾预警 | 早期报警 | 易误报 | | 玻璃破碎报警开关 | 检测声波频率 | 安保防护 | 反应迅速 | 安装要求高 |

3.3.2 报警开关的安装与维护要点

报警开关的安装需要根据产品说明书进行，确保开关与被监控对象的距离和角度适合，能够有效地探测到异常情况。

维护方面，用户应当定期检查报警开关的灵敏度和稳定性，及时清理积尘，检查线路的完好性，确保开关处于正常工作状态。

3.3.3 选购报警开关时的注意事项

在选购报警开关时，应当充分考虑以下因素：

环境适应性 ：根据安装场所的温度、湿度、灰尘等因素选择合适的开关型号。
功能性需求 ：明确安防系统需覆盖哪些安全方面，并选择相应功能的报警开关。
联动兼容性 ：确保所选报警开关能够与现有的安防系统或计划购买的其他安防设备兼容。
维护便捷性 ：选择便于安装、维护和升级的报警开关，降低长期使用的维护成本。

在选购报警开关时，考虑以上要点有助于用户制定出符合自己需求的安防方案，确保报警系统的可靠性和有效性。

4. 云台镜头控制器的作用

4.1 云台镜头控制器的功能介绍

4.1.1 云台控制的基本功能

云台镜头控制器是监控系统中不可或缺的部分，其基本功能包括对云台的水平和垂直运动进行控制。水平运动也被称为Pan（左右旋转），垂直运动被称为Tilt（上下俯仰）。用户通过控制器来调整云台，以实现对监控区域的完整覆盖。

一个基本的云台镜头控制器通常具备以下操作功能： - 预设点设置 ：允许用户设定特定的监控位置，通过快速调用预设点，监控镜头可以迅速移动到预定位置。 - 速度控制 ：用户可以调整云台的移动速度，以适应不同的监控需求。 - 模式选择 ：包括自动巡航、手动控制以及一些编程模式等。

通过具体的编程和配置，云台控制器能够进行更加复杂的操作，如： - 自动扫描 ：云台按照一定的路线和速度，自动进行连续扫描。 - 定时任务 ：在指定的时间，自动控制云台移动到预设位置进行监控。

4.1.2 镜头控制的高级功能

镜头控制部分允许用户对镜头焦距进行调节，这包括了对变焦（Zoom）、光圈（Aperture）和焦距（Focus）的精细调整。这些高级功能极大地增加了监控设备的灵活性和适应性。

变焦控制 ：允许用户从广角模式切换到望远模式，以此来捕捉不同距离的细节。
光圈调节 ：可以控制进入镜头的光线量，影响画面的曝光度。特别是在光线变化较大的环境中，适当的光圈调节能保证监控画面的清晰度。
焦距调整 ：确保被摄物体的清晰成像，尤其在使用变焦镜头时，焦距调整对保证图像质量至关重要。

代码块示例

下面是一个简单的云台镜头控制器的伪代码示例，用于演示如何通过控制器调整云台和镜头参数：

function adjustPanTilt(speed, direction) {
    // 云台水平和垂直调整函数
    // speed: 速度值
    // direction: 方向值（正负数）
    sendCommand("Pan", speed, direction);
    sendCommand("Tilt", speed, direction);
}

function adjustZoomApertureFocus(value) {
    // 镜头参数调整函数
    // value: 要调整的参数值（变焦距离、光圈大小、对焦距离）
    sendCommand("Zoom", value);
    sendCommand("Aperture", value);
    sendCommand("Focus", value);
}

在上述代码块中， sendCommand 函数是一个假设的控制器接口函数，用于发送调整指令到云台镜头系统。每个调整指令都包含相应的参数值，这些值根据实际的硬件规格来设定。

4.2 云台镜头控制器的应用场景

4.2.1 监控视野调整的灵活性

云台镜头控制器提供了监控视野调整的灵活性，这在需要对大面积或复杂场景进行监控时尤为重要。例如，在体育场、大型购物中心、机场等公共场所，通过云台的灵活控制，可以实时调整监控范围，确保监控图像的质量和效果。

4.2.2 特殊环境下的应用实例

在特殊环境例如隧道、矿井、水下等环境中，云台镜头控制器同样可以发挥重要作用。通过特殊设计的耐环境性云台镜头组合，可以在恶劣条件下持续稳定工作，同时通过控制系统来适应环境变化。

4.3 云台镜头控制器的技术细节

4.3.1 控制协议

云台镜头控制器在通信时使用一系列的标准控制协议，例如Pelco-D或Pelco-P等。这些协议定义了如何通过串行或网络连接发送控制命令到设备，并且包含了如何回应这些命令的规范。

表格展示

下面的表格展示了Pelco-D协议中的一些典型控制代码及其对应的云台或镜头动作：

| 控制代码 | 动作描述 | |----------|-----------| | 0x80 | 上移 | | 0x90 | 下移 | | 0xA0 | 左移 | | 0xB0 | 右移 | | 0xE2 | 远焦 | | 0xE4 | 近焦 | | 0xC0 | 停止所有动作 |

4.3.2 硬件接口标准

除了控制协议之外，云台镜头控制器还需要兼容硬件接口标准，常见的接口标准包括RS-485、TCP/IP等。这些标准确保了控制器能够与各种类型的云台镜头设备进行通讯和控制。

代码逻辑逐行解读

# 一个示例代码，展示如何使用Python发送Pelco-D协议命令
import serial

# 初始化串行通信对象
ser = serial.Serial('/dev/ttyUSB0', 9600)

def send_pelco_d_command(command_code):
    # 发送Pelco-D协议的命令
    # 命令字节序列为：起始位(0x00), 地址(0xFF), 指令集, 数据, XOR校验和, 结束位(0x00)
    # 其中指令集包括控制位和数据位，数据位取决于需要执行的动作
    start_byte = 0x00
    address = 0xFF
    checksum = xor_checksum(command_code)
    end_byte = 0x00
    command_frame = bytes([start_byte, address, command_code, checksum, end_byte])
    ser.write(command_frame)

def xor_checksum(data):
    # XOR校验和计算函数
    checksum = data[0]
    for i in range(1, len(data)):
        checksum ^= data[i]
    return checksum

# 使用示例
send_pelco_d_command(0xA0)  # 左移

在这个示例中， send_pelco_d_command 函数用于发送Pelco-D协议的命令，而 xor_checksum 函数则用于生成命令的校验和。通过使用Python的 serial 库，我们可以通过串行端口发送云台控制命令。

云台镜头控制器与云台镜头的结合，不仅提高了监控的灵活性，而且使得监控系统可以更精确地响应各种监控需求。随着监控技术的持续进步，云台镜头控制器在保持现有功能的基础上，将继续拓展新的功能，以适应更加多样化的监控需求。

5. 录象机的现代形式与功能

5.1 录象机技术的演变

5.1.1 从模拟到数字的转变

在安防领域，录象机技术的演变是革命性的。早期的录象机使用模拟格式，如VHS或Betamax，这些格式虽然对当时的视频记录和回放起到了一定的推动作用，但它们受限于较低的分辨率、有限的存储容量以及物理介质的损坏风险。随着数字技术的发展，数字化的录象机应运而生，它们使用硬盘、固态硬盘或网络存储作为存储介质。

数字化录象机的一个关键优势在于其高效的视频压缩技术。如H.264和H.265标准的应用，极大地提升了存储效率，使得长时间的高清视频记录成为可能。此外，数字化录象机支持网络功能，可通过局域网或互联网远程访问和管理，这为远程监控和数据传输提供了极大的方便。

5.1.2 录象机存储技术的发展

存储技术的进步直接推动了录象机的性能提升。从最初依赖磁带的模拟录象机，到如今的数字化硬盘录像机（DVR）和网络视频录像机（NVR），存储介质从机械硬盘到固态硬盘，再到云存储，录象机的存储解决方案日趋多样化和高效。

固态硬盘（SSD）因其高速读写速度和良好的耐冲击性能，在要求高稳定性和快速访问的场合受到青睐。而云存储则为远程备份和大数据存储提供了几乎无限的空间，特别是在多地点监控系统中，云存储的灵活性显得尤为关键。借助现代的压缩算法和存储技术，录象机的存储容量和性能得到了前所未有的提升，极大地满足了现代安防系统的高要求。

5.2 现代录象机的核心功能

5.2.1 实时监控与录像存储

现代录象机不仅提供了实时监控的功能，还能够将监控内容存储下来，以备后需。实时监控功能允许用户通过网络随时随地查看当前的视频画面，而录像存储功能则保证了监控数据的安全保留。这对于事后分析、举证以及远程访问等场景来说至关重要。

此外，现代录象机支持多种录像模式，例如连续录制、计划录制、事件触发录制等，可以根据实际需要灵活配置。为了提高录像效率和节省存储空间，录象机还可以根据环境光线变化、物体移动等事件进行智能触发录像。这些功能的加入，使得录象机成为了一种更加智能和高效的监控工具。

5.2.2 录像资料的分析与检索功能

在视频数据日益膨胀的今天，如何有效地管理和检索录像资料成为了录象机需要解决的一大问题。现代录象机通常配备有强大的搜索工具，可以通过时间、日期、报警事件等多种条件快速定位到所需的视频资料。一些录象机还支持基于人脸识别、车牌识别等智能分析功能的检索，极大地提升了录像资料的利用率和价值。

录象机的这些智能分析工具，不仅可以帮助用户快速找到关键证据，还可以对视频内容进行统计和分析，为安全管理提供辅助决策。例如，通过分析录像资料，管理者可以了解特定时间段的人员流动情况，或者对某些异常行为进行追踪。

5.3 录象机与智能分析的融合

5.3.1 智能分析技术介绍

智能分析技术是指通过计算机视觉和人工智能算法，实现对视频内容的自动分析和理解。智能分析可以识别场景中的物体、行为甚至是情绪变化，并将这些信息转化为可操作的数据。例如，智能分析可以识别出一个人是否跌倒、是否戴着口罩、是否在禁烟区域吸烟等行为。

这种技术的集成使得录象机不仅仅是被动记录的工具，而变成了一个能够主动分析和预测的智能系统。它能够减轻安全人员的工作负担，自动检测异常事件，并在必要时发出警报。智能分析技术的出现，标志着录象机从单纯的录像设备向智能安防设备转变。

5.3.2 录象机在智能分析中的作用

在智能分析的背景下，录象机成为收集数据的前端设备，同时也是执行智能分析的平台。一些高级的录象机内置了AI处理器，可以直接在设备上完成图像识别、行为分析等任务，而不必依赖于云端服务器。这种在边缘进行智能分析的方式，可以降低对网络带宽和数据中心的依赖，同时也提高了分析的响应速度和数据隐私性。

录象机在智能分析中的另一个重要作用是，它可以根据分析结果自动调整录像参数，如录像分辨率、帧率等，以优化存储空间和提升分析效率。此外，录象机还可以与其他智能安防设备协同工作，例如将分析结果发送给报警控制系统或门禁系统，从而形成一个智能联动的安全防护网络。

graph LR
A[监控场景] -->|事件触发| B[录象机]
B -->|视频流| C[智能分析模块]
C -->|事件识别| D[事件报告]
D -->|联动控制| E[其他安防设备]
E -->|响应动作| A

以上流程图展示了从监控场景到其他安防设备响应联动的整个智能分析流程。录象机作为此流程中的关键节点，其作用不可小觑。未来的录象机将更加智能化和集成化，与更多的智能分析技术相结合，提供更加全面和深度的安全解决方案。

在未来的日子里，随着人工智能技术的不断进步，我们可以预见录象机将承担起更多的智能功能，成为智能化安防系统中的核心设备之一。而作为安防行业的一线工作人员，了解和掌握这些技术，对于提升个人专业技能和适应未来行业发展具有重要意义。

6. 报警灯箱开关的控制及作用

6.1 报警灯箱开关的工作原理

报警灯箱开关是整个报警系统中的重要组成部分，负责接收报警信号并触发灯箱内的灯光，以便向四周发出视觉警示。

6.1.1 信号接收与灯箱激活过程

当报警系统被触发，无论是通过传感器检测到异常入侵还是通过手动按钮激活，都会发送一个信号给到报警灯箱开关。这一过程涉及到电路的闭合，通常是由低电流直接驱动或通过继电器间接驱动的方式实现。激活的信号会使得灯箱内部的LED灯或灯泡亮起，产生明显的警示灯光。

graph TD
    A[报警触发] -->|信号发送| B[报警灯箱开关]
    B -->|电路闭合| C[灯箱点亮]
    style A fill:#f9f,stroke:#333,stroke-width:2px
    style B fill:#ccf,stroke:#f66,stroke-width:2px
    style C fill:#cfc,stroke:#333,stroke-width:2px
