什么是 AutoCAD？
AutoCAD® 是一种计算机辅助设计 (CAD) 软件，建筑师、工程师和建筑专业人员可依靠它来创建精确的 2D 和 3D 图形。
·使用实体、曲面和网格对象绘制、标注和设计 2D 几何图形及 3D 模型
·自动执行任务，例如比较图形、添加块、创建明细表等
·使用附加模块应用和 API 进行自定义
(以上是官网的介绍)
那对于我们景观专业来说
CAD是一个非常基础以及常用的软件
不管是前期梳理场地现状
还是后期设计or施工
都是以cad为基础的
那么你....
b站视频链接：https://www.bilibili.com/video/BV1Ha4y147Te

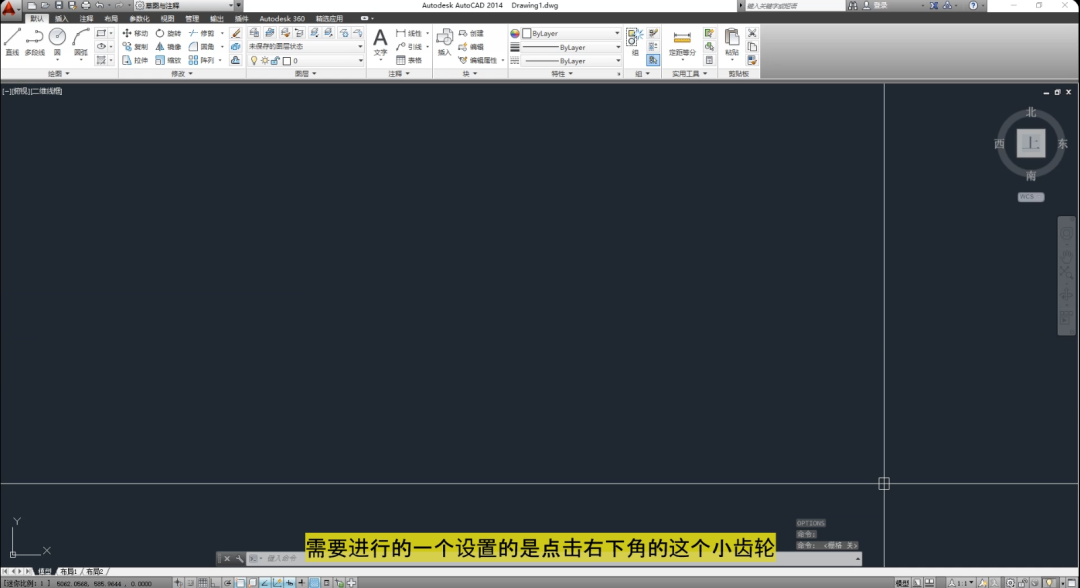

01 CAD的选项设置
必先做好CAD的选项设置
这个部分主要是带着大家
先将选项设置好
才能高效率画图
无论哪个软件 它们需要做的第一步都是
先设置好你的选项设置

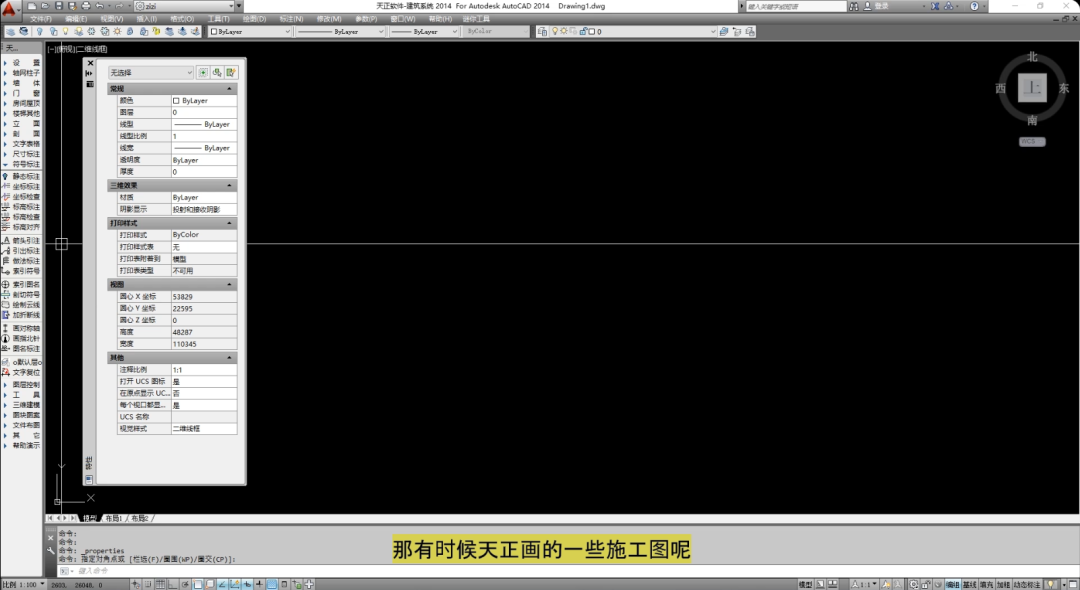

02 CAD与天正
天正可以说是CAD的一个插件
天正也是深耕工程领域多年了
开发出了天正建筑、电气、暖通等软件
那在这一部分我主要介绍
天正和CAD哪里不同
当你是一个小白
你或许会发出“我为什么要用天正的疑问”
但是你可能没有去寻找答案
(那就让我来帮你解开疑惑吧)

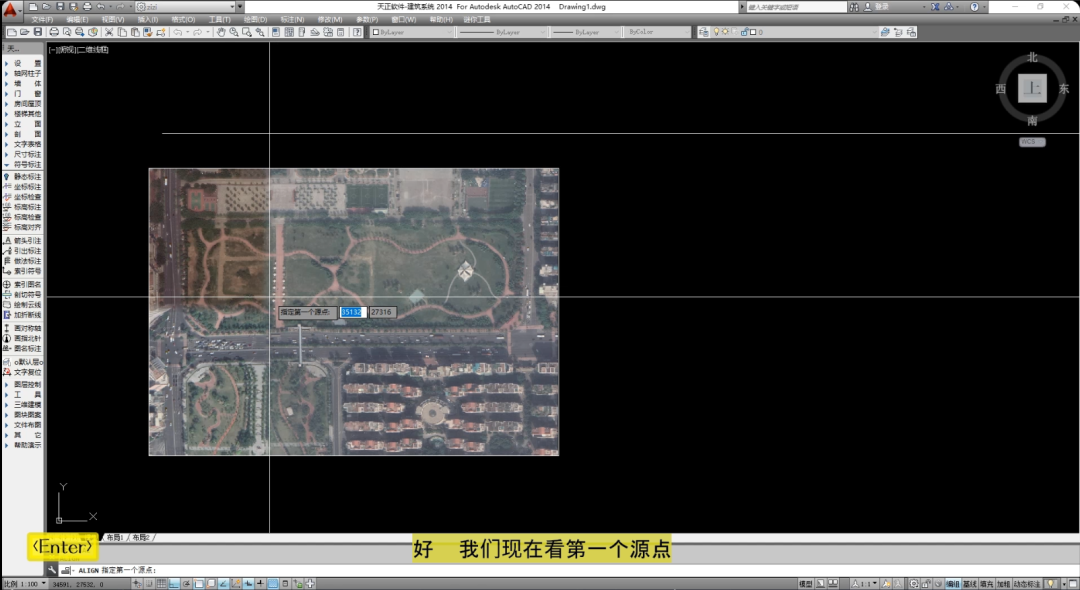

03 景观的CAD描图
描图 是每一个景观学子的必修技能
通过描图也有助于你去熟悉cad
那在这一部分我主要讲解描图的步骤
以及一些注意事项
那以下是我觉得出现频率比较高的快捷键
al 对齐
tr 修剪
pl 多段线
x 分解
j 结合
ex 延伸
sc 缩放
pu 清理
dr 调整图层顺序
b 建立块
h 填充
o 偏移
f 倒圆角
。
。
。

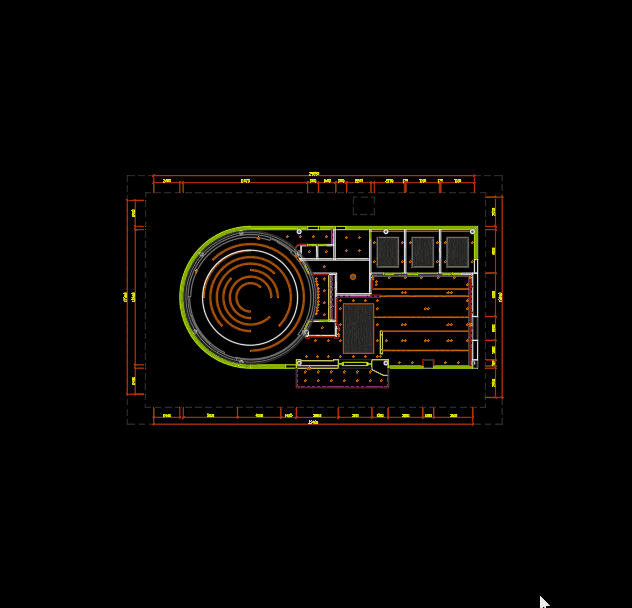

并且在这之后讲解关于打印图纸的相关问题
实用！！

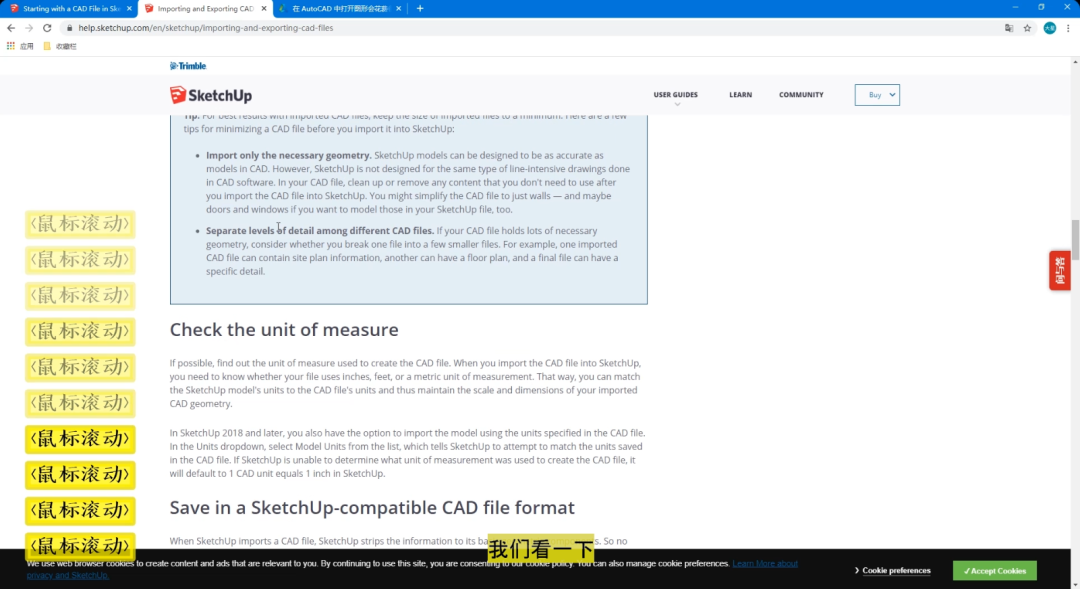

04 导入su前的处理
很多同学不能掌握良好的绘图技巧
导致CAD导入SU后出现一大堆的问题
因为大家平时不注意细节问题
后面就会更加麻烦啦
那cad导入su之前的工作流
我在这里附上文字版
将所有图层归为一个到新的CAD文件(注意靠近cad原点)
统一线型、颜色、标高(等高线另起图层)
输入pu-清理所有
xccx消除重线以及overkill 都“杀死”hhh
保存成13或者14版本
(暂时没有 以后遇到问题再补充)

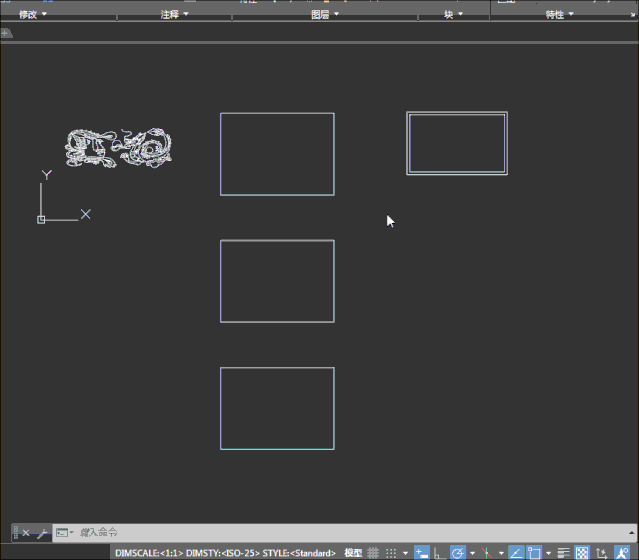

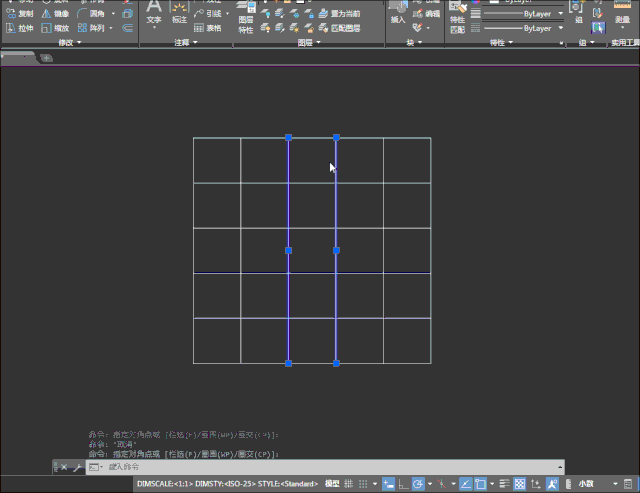

05 mini建筑工具
每次有人问我你CAD怎么画得那么快
我都会悄悄在他耳边说
相当于一本武功秘籍
妈妈再也不用担心我的学习啦
关于这个插件的详细讲解主要在视频里哦
还有很多！！！简直无敌！！！
本期软件：关注公众号回复CAD
