什么是同名端

定义

具有磁耦合的两个线圈,当电流分别从两线圈个子的某一个端子流入是,如两者产生磁通相助,则这两端叫做互感线圈的同名端。

举例说明

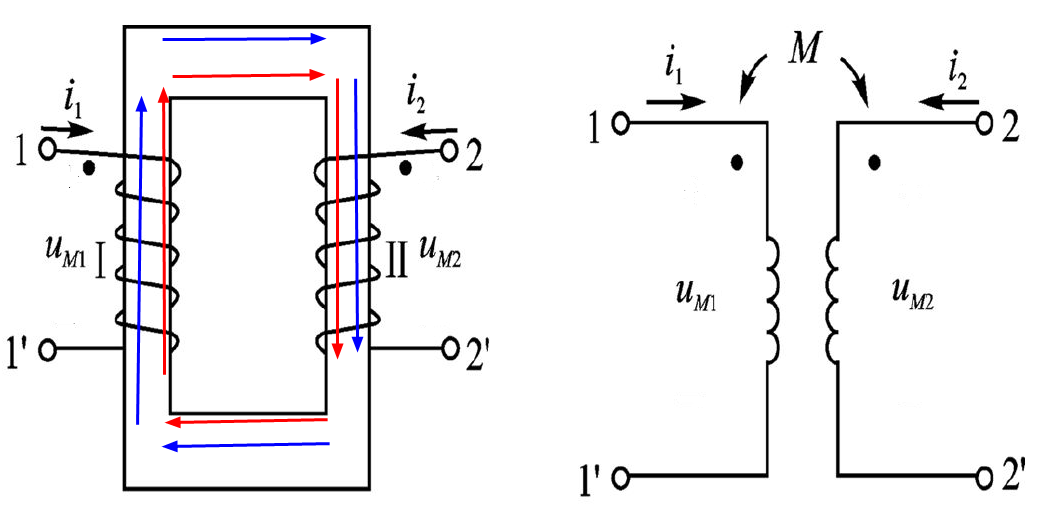

下图中左侧线圈1右侧线圈2,如果线圈1电流从1端子流入,产生红色磁通;

那线圈2想要产生和线圈1不抵触的磁通,蓝色;

那就需要从2端子流入电流,因此线圈1的1端子和线圈2的2端子就互为同名端,线圈1的1端子和线圈2的2'端子就互为异名端。

同名端在电路图中用两个点 · 表示。


转载于:https://my.oschina.net/codepencil/blog/2878581
