电路图绘图流程_电路图怎么画?3分钟学会绘制使用电路图

电路图用于理解电路原理,测试和设计。通过亿图图示软件,轻松绘制电路图,包括新建电路图,选择模板,拖放符号,编辑文本,以及保存和分享。亿图图示提供丰富的模板,简单易用,支持多平台和格式转换。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

电路图是什么呢?电路图是人们出于研究或者工程规划的需求,利用标准化的电路元件符号,表示各元器件组成以及它们之间关系的电路连接布局图。电路图的四大组成部分分别是元件符号、连线、节点和注释。元件符号代表着真实的电路元件,包括电阻器、电容器、电感线圈、晶体管等,虽然图形与实际元件不一定十分相像,但是一般都能突出元件特点;连线代表着真实的电路导线;节点代表着几个元件或几条导线之间的连接关系。

电路图常见用途

绘制电路图的主要目的是为了方便连接电路系统的作用原理,分析和计算电路的特性。基于这个目的,电路图的主要用途:

1.理解组成电路、电路设备或电路装置的作用原理;
2.为测试、寻找电路系统中的故障提供了参考信息;
3.可以作为绘制接线图的根据。


电路图绘制方法

电路图的绘制其实一点都不难,只要跟着下面的几个步骤一步步来,就可以轻轻松松画出专业的电路图。

第一步:可以使用桌面版的亿图图示,或者登陆亿图图示官网直接在线画图。

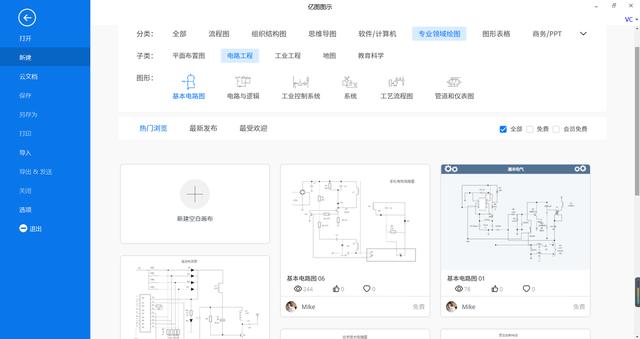

第二步:新建电路图。打开软件后,依次点击“专业领域绘图-电路工程-基本电路图”,就可以看到软件提供的各种电路模板图。

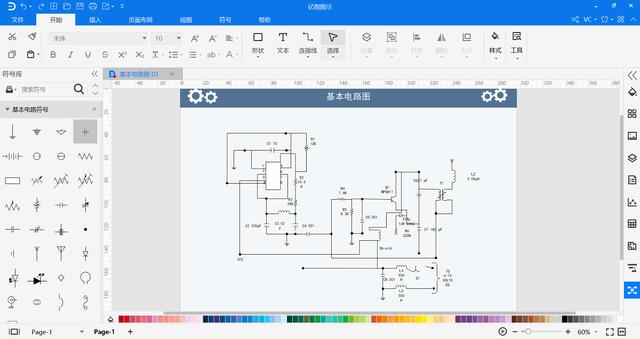

第三步:先点击画布中的流程图,再点击左侧符号库中的基本电路符号,把选中的符号直接拖到画布上,系统会自动对齐所在位置,只需松开鼠标符号就放在电路图上了。当然,也可以直接导入其他格式文件,一键生成电路图。



第四步:双击文本框,编辑、更改电路图上的文字。

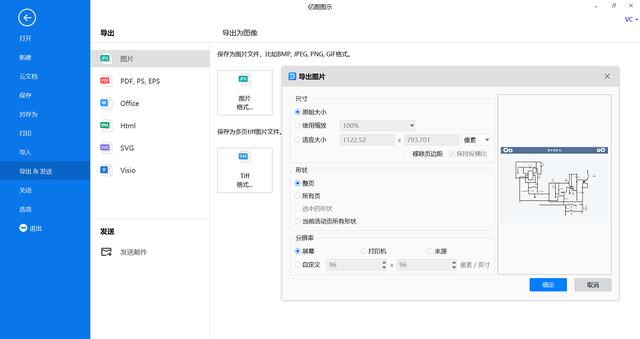

第五步:绘制完电路图,可以点击页面左上角的保存、打印、分享等按键,对完成的电路图进行储存。此外,也可以直接导出为图片、PDF等格式进行保存。


电路图绘制软件——亿图图示

亿图图示是一款集多种图形图表绘制功能于一身的国产软件。用户可以通过下载软件,或者直接在线进行多达260多种类型图表的制作,包括:各款流程图、组织结构图、思维导图、UML图、网络拓扑图、平面布置图、电路图、过程P&ID、柱状图、市场分析图、商业分析画布、甘特图、决策树、品管七大手法、全面质量管理等。亿图图示颠覆了过去复杂的绘图方式,让绘制专业的图表变得简单方便,好看又实用,作为它的用户,每一次都能感受到它所带来的便利。


为什么选择亿图图示绘制电路图?

1.界面好看,模板库丰富
亿图图示操作界面直观明了,好看又色彩搭配和谐,多达260种绘图种类,超过3000个经典模板,让你爱不释手。2.操作简单,小白无忧
只需简单的拖拉操作,编辑文字数据就完成绘图工作,小白顿时成专家!3.使用平台多,线上线下都可用
无论是Windows、Mac或者Linux系统,都支持桌面版和线上版的使用。4.数据可视化
将复杂的数据内容变成一目了然的可视化图形,好看又清晰。5.兼容性强,支持多种格式
支持将图表转化为图片、Word、Excel、PowerPoint、PDF等格式,并且还支持Visio格式文件的导入导出。

### 如何使用Visio绘制电路系统图 #### 准备工作 为了能够顺利地在Visio中创建电路系统图,建议先安装并配置好所需的绘图工具。可以从特定资源获取适用于电气工程的常用电路元件模具文件[^2]。 #### 打开Visio并新建图纸 启动Visio应用程序之后,选择“空白绘图”来开启一个新的项目窗口。如果目标是构建更具体的电子类图表,则可以选择预设模板中的“电路和逻辑图”。 #### 导入电路元件库 通过点击菜单栏里的【更多形状】->【打开模具】选项,找到先前下载好的`.vssx`格式的电路基本绘图模具文件,并将其加载到当前会话环境中以便随时调用其中的各种组件。 #### 添加电路元件至页面 从左侧已导入的模具面板里拖拽所需要的电阻器、电容器或者其他类型的元器件放置于中央的工作区上;也可以直接双击这些图标实现快速定位操作。 #### 连接各部分形成完整回路 利用自动连线功能或是手动方式把不同节点之间的导线连接起来构成完整的电流路径。注意保持良好的布局习惯使得整个图形清晰易读。 #### 调整和完善细节 最后调整各个部件的位置关系以及参数标注等内容直到满意为止。可以适当添加文字说明或其他辅助性的标记帮助理解所表达的信息。 ```python # Python代码仅作为示例展示如何模拟简单的电路连接过程 class CircuitElement: def __init__(self, name): self.name = name def connect_elements(element_a:CircuitElement, element_b:CircuitElement): print(f"Connecting {element_a.name} to {element_b.name}") resistor = CircuitElement('Resistor') capacitor = CircuitElement('Capacitor') connect_elements(resistor, capacitor) ```
