第1章　AutoCAD 2016基础知识

在本章中，我们开始循序渐进地学习有关AutoCAD 2016绘图的基本知识，了解如何设置图形的系统参数、样板图，掌握建立新的图形文件、打开已有文件的方法等。本章主要内容包括：操作界面、绘图环境设置、绘图环境配置、文件管理等。

重点与难点

• 操作界面
• 设置绘图环境
• 图形的缩放和平移
• 文件管理
• 基本输入操作

1.1 操作界面

AutoCAD的操作界面是AutoCAD显示、编辑图形的区域。启动AutoCAD 2016后的默认界面（草图与注释）如图1-1所示，这是AutoCAD 2016以后出现的新界面风格。

https://yqfile.alicdn.com/e27963b8220c459ec437b22503617c15d9f103ac.png" >

一个完整的草图与注释操作界面包括标题栏、绘图区、十字光标、坐标系图标、命令行窗口、状态栏、布局标签和快速访问工具栏等。

1.1.1 标题栏

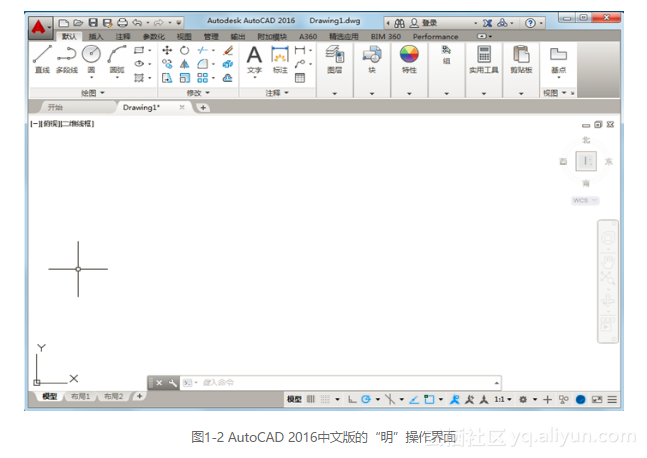

在AutoCAD 2016中文版绘图窗口的最上端是标题栏。在标题栏中，显示了系统当前正在运行的应用程序（AutoCAD 2016）和用户正在使用的图形文件。在用户第一次启动AutoCAD时，AutoCAD 2016绘图窗口的标题栏中将显示AutoCAD 2016在启动时创建并打开的图形文件的名字Drawing1.dwg，如图1-2所示。

安装AutoCAD 2016后，默认界面如图1-1所示。在绘图区中右击鼠标，打开快捷

菜单，如图1-3所示。选择“选项”命令，打开“选项”对话框，选择“显示”选项卡，在窗口元素对应的“配色方案”中设置为“明”，如图1-4所示。单击“确定”按钮，退出对话框，其操作界面如图1-2所示。

https://yqfile.alicdn.com/9caba78695b7a23bca197af45e0349756746a131.png" >

https://yqfile.alicdn.com/7f69d53d44376defb9327737b416c5c86299c24b.png" >

1.1.2 绘图区
绘图区是指在标题栏下方的大片空白区域。绘图区域是用户使用AutoCAD绘制图形的区域，用户完成一幅设计图形的主要工作都是在绘图区域中完成的。

在绘图区域中，还有一个作用类似光标的十字线，其交点反映了光标在当前坐标系中的位置。在 AutoCAD 中，将该十字线称为光标，AutoCAD通过光标显示当前点的位置。十字线的方向与当前用户坐标系的X轴、Y轴方向平行，十字线的长度系统预设为屏幕大小的百分之五。

在默认情况下，AutoCAD的绘图窗口是黑色背景、白色线条，这不符合绝大多数用户的习惯，因此修改绘图窗口颜色是大多数用户都需要进行的操作。

修改绘图窗口颜色的步骤为：

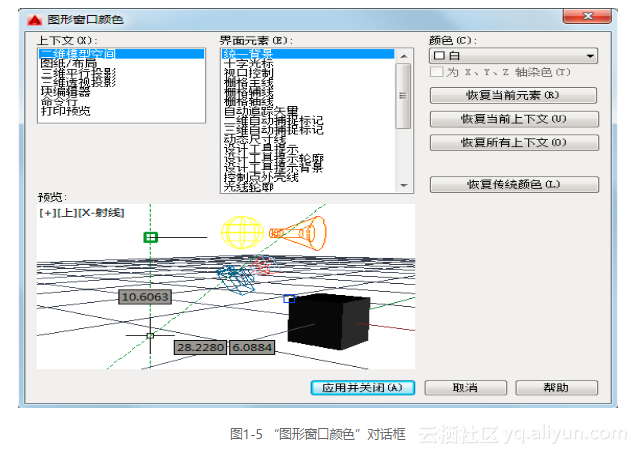

（1）选择“工具”下拉菜单中的“选项”命令，打开“选项”对话框，打开如图1-4所示的“显示”选项卡，单击“窗口元素”区域中的“颜色”按钮，将打开如图1-5所示的“图形窗口颜色”对话框。

（2）单击“图形窗口颜色”对话框中“颜色”字样右侧的下拉箭头，在打开的下拉列表中，选择需要的窗口颜色，然后单击“应用并关闭”按钮，此时AutoCAD的绘图窗口就变成了窗口背景色，通常按视觉习惯选择白色为窗口颜色。

1.1.3 坐标系图标
在绘图区域的左下角，有一个箭头指向图标，称之为坐标系图标，表示用户绘图时正使用的坐标系形式。坐标系图标的作用是为点的坐标确定一个参照系，详细情况将在后面小节介绍。根据工作需要，用户可以选择将其关闭。方法是单击“视图”选项卡“视口工具”面板中的“UCS图标”按钮，将其以灰色状态显示，如图1-6所示。

https://yqfile.alicdn.com/2ee6f81874250823c3c76a8066b66897a2f1fb54.png" >

1.1.4 菜单栏

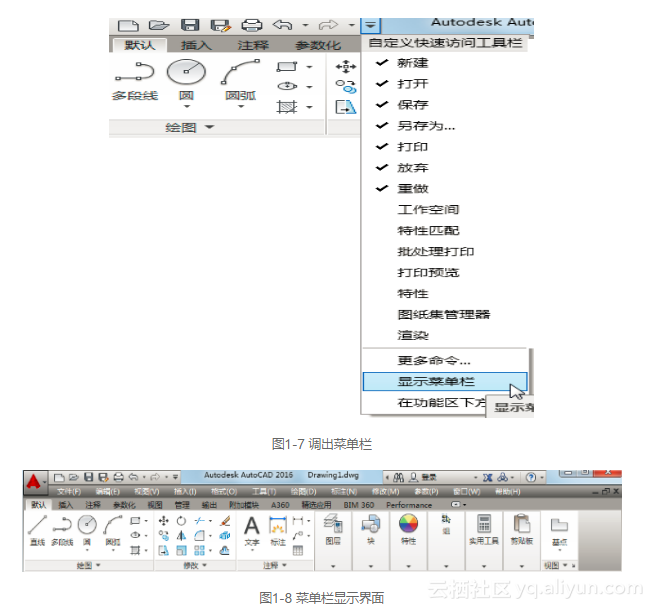

在AutoCAD快速访问工具栏处调出菜单栏，如图1-7所示，调出后的菜单栏如图1-8所示。同其他Windows程序一样，AutoCAD的菜单也是下拉形式的，并在菜单中包含子菜单。

AutoCAD的菜单栏中包含12个菜单：“文件”“编辑”“视图”“插入”“格式”“工具”“绘图”“标注”“修改”“参数”“窗口”“帮助”，这些菜单几乎包含了 AutoCAD 的所有绘图命令，后面的章节将围绕这些菜单展开讲述。一般来讲，AutoCAD下拉菜单中的命令有以下3种。

1．带有小三角形的菜单命令

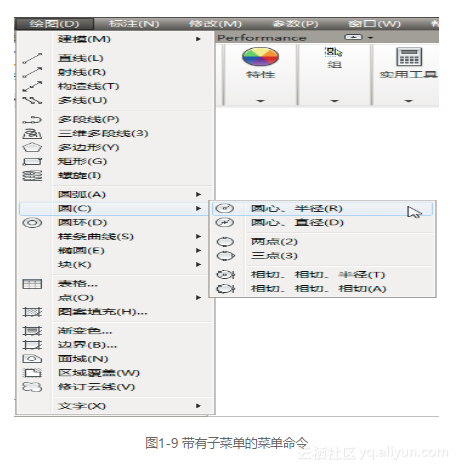

这种类型的命令后面带有子菜单。例如，单击“绘图”菜单，指向其下拉菜单中的“圆”命令，屏幕上就会进一步下拉出“圆”子菜单中所包含的命令，如图1-9所示。

2．打开对话框的菜单命令

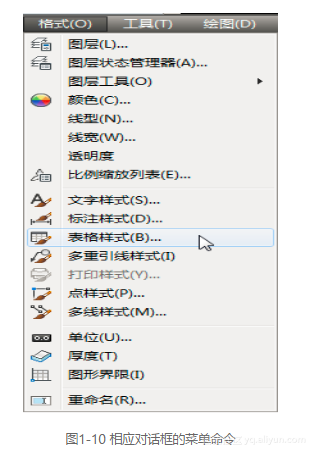

这种类型的命令后面带有省略号。例如，单击菜单栏中的“格式”菜单，选择其下拉菜单中的“表格样式”命令，如图1-10所示。屏幕上就会打开对应的“表格样式”对话框，如图1-11所示。

https://yqfile.alicdn.com/ed8f4cda23cf21fe617e0c8c62d3f8ce2737dc7f.png" >

3．直接操作的菜单命令

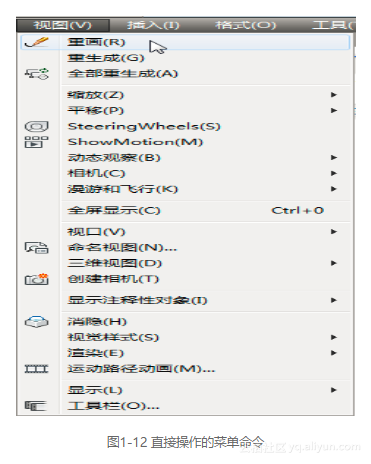

这种类型的命令将直接进行相应的绘图或其他操作。例如，选择视图菜单中的“重画”命令，系统将刷新显示所有视口，如图1-12所示。

1.1.5 工具栏
工具栏是一组图标型工具的集合，选择菜单栏中的工具→工具栏→AutoCAD，调出所需要的工具栏，把光标移动到某个图标，稍停片刻即在该图标一侧显示相应的工具提示。此时，点取图标也可以启动相应命令。

1．设置工具栏
选择菜单栏中的工具→工具栏→AutoCAD，调出所需要的工具栏，如图1-13所示。单击某一个未在界面显示的工具栏名，系统会自动在界面打开该工具栏；反之，关闭工具栏。

2．工具栏的“固定”“浮动”“打开”
工具栏可以在绘图区“浮动”，此时显示该工具栏标题，并可关闭该工具栏。用鼠标可以拖动“浮动”工具栏到图形区边界，使它变为“固定”工具栏，此时工具栏标题隐藏。也可以把“固定”工具栏拖出，使它成为“浮动”工具栏，如图1-14所示。

https://yqfile.alicdn.com/5c1438b382ed055903b3142ee65705dedb1c7aa2.png" >

在有些图标的右下角带有一个小三角，按住鼠标左键会打开相应的工具栏，按住鼠标左键将光标移动到某一图标上然后松开，该图标就为当前图标。单击当前图标，执行相应命令，如图1-15所示。

https://yqfile.alicdn.com/6fc283559137578eb2e84636539b12cb1f298a8a.png" >

1.1.6 命令行窗口
命令行窗口是输入命令名和显示命令提示的区域，默认的命令行窗口布置在绘图区下方，是若干文本行，如图1-16所示。对命令行窗口，有以下几点需要说明。

（1）移动拆分条，可以扩大与缩小命令行窗口。

（2）可以拖动命令行窗口，布置在屏幕上的其他位置。默认情况下，布置在图形窗口的下方。

https://yqfile.alicdn.com/a28db08dc68ed99a59f80016a37c22f0d2c25455.png" >

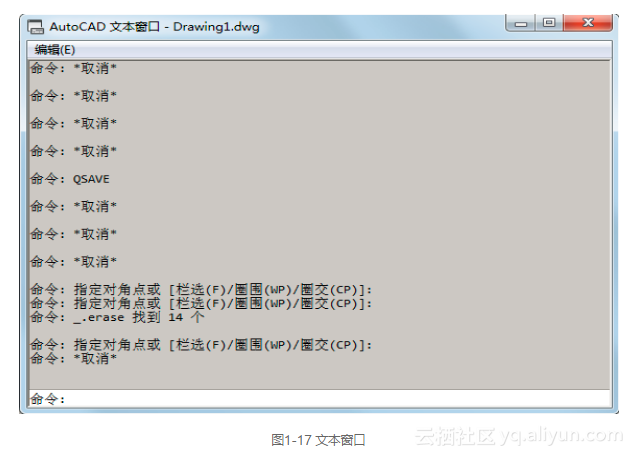

（3）对当前命令行窗口中输入的内容，可以按F2键用文本编辑的方法进行编辑，如图1-17所示。AutoCAD文本窗口和命令窗口相似，它可以显示当前AutoCAD进程中命令的输入和执行过程。在执行AutoCAD某些命令时，它会自动切换到文本窗口，列出有关信息。

（4）AutoCAD通过命令行窗口反馈各种信息，包括出错信息。因此，用户要时刻关注在命令行窗口中出现的信息。

1.1.7 布局标签
AutoCAD系统默认设定一个模型空间布局标签和“布局1”“布局2”两个图样空间布局标签。在这里有两个概念需要解释一下。

1．布局
布局是系统为绘图设置的一种环境，包括图样大小、尺寸单位、角度设定，数值精确度等。在系统预设的三个标签中，这些环境变量都按默认设置。用户根据实际需要改变这些变量的值，也可以根据需要设置符合自己要求的新标签。

2．模型
AutoCAD的空间分模型空间和图样空间。模型空间是我们通常绘图的环境，而在图样空间中，用户可以创建叫作“浮动视口”的区域，以不同视图显示所绘图形。用户还可以在图样空间中调整浮动视口，并决定所包含视图的缩放比例。如果选择图样空间，则用户可以打印任意布局的多个视图。

AutoCAD系统默认打开模型空间，用户可以通过鼠标左键单击选择需要的布局。

1.1.8 状态栏
状态栏在屏幕的底部，依次有“坐标”“模型空间”“栅格”“捕捉模式”“推断约束”“动态输入”“正交模式”“极轴追踪”“等轴测草图”“对象捕捉追踪”“二维对象捕捉”“线宽”“透明度”“选择循环”“三维对象捕捉”“动态UCS”“选择过滤”“小控件”“注释可见性”“自动缩放”“注释比例”“切换工作空间”“注释监视器”“单位”“快捷特性”“图形性能”“全屏显示”“自定义”28个功能按钮。单击部分开关按钮，可以实现这些功能的开关。通过部分按钮，也可以控制图形或绘图区的状态。

默认情况下，不会显示所有工具，可以通过状态栏上最右侧的按钮，选择要从

“自定义”菜单显示的工具。状态栏上显示的工具可能会发生变化，具体取决于当前的工作空间以及当前显示的是“模型”选项卡还是“布局”选项卡。下面对部分状态栏上的按钮做简单介绍，如图1-18所示。

https://yqfile.alicdn.com/d085c3c7d9b1f815e88a99ef4ff4ed239eb1aa98.png" >

（1）模型或图纸空间：在模型空间与布局空间之间进行转换。

（2）显示图形栅格：栅格是覆盖用户坐标系 (UCS) 的整个XY平面的直线或点的矩形图案。使用栅格类似于在图形下放置一张坐标纸，可以对齐对象并直观显示对象之间的距离。

（3）捕捉模式：对象捕捉对于在对象上指定精确位置非常重要。不论何时提示输入点，都可以指定对象捕捉。默认情况下，当光标移到对象的对象捕捉位置时，将显示标记和工具提示。

（4）正交限制光标：将光标限制在水平或垂直方向上移动，以便于精确地创建和修改对象。当创建或移动对象时，可以使用“正交”模式将光标限制在相对于用户坐标系（UCS）的水平或垂直方向上。

（5）按指定角度限制光标（极轴追踪）：使用极轴追踪，光标将按指定角度进行移动。创建或修改对象时，可以使用“极轴追踪”来显示由指定的极轴角度所定义的临时对齐路径。

（6）等轴测草图：通过设定“等轴测捕捉/栅格”，可以很容易地沿三个等轴测平面之一对齐对象。尽管等轴测图形看似三维图形，但它实际上是二维表示。因此，不能期望提取三维距离和面积、从不同视点显示对象或自动消除隐藏线。

（7）显示捕捉参照线（对象捕捉追踪）：使用对象捕捉追踪，可以沿着基于对象捕捉点的对齐路径进行追踪。已获取的点将显示一个小加号 (+)，一次最多可以获取7个追踪点。获取点之后，当在绘图路径上移动光标时，将显示相对于获取点的水平、垂直或极轴对齐路径。例如，可以基于对象端点、中点或者交点，沿着某个路径选择一点。

（8）将光标捕捉到二维参照点（对象捕捉）：使用执行对象捕捉设置（也称为对象捕捉），可以在对象上的精确位置指定捕捉点。选择多个选项后，将应用选定的捕捉模式，以返回距离靶框中心最近的点。按 Tab 键，以在这些选项之间循环。

（9）显示注释对象：当图标亮显时表示显示所有比例的注释对象；当图标变暗时表示仅显示当前比例的注释对象。

（10）在注释比例发生变化时，将比例添加到注释性对象：注释比例更改时，自动将比例添加到注释性对象。

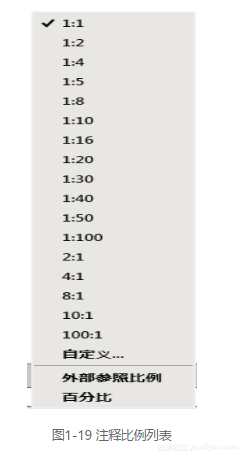

（11）当前视图的注释比例：单击注释比例右下角小三角符号弹出注释比例列表，如图1-19所示。可以根据需要选择适当的注释比例。

（12）切换工作空间：进行工作空间转换。

（13）注释监视器：打开仅用于所有事件或模型文档事件的注释监视器。

（14）硬件加速：设定图形卡的驱动程序以及设置硬件加速的选项。

（15）隔离对象：当选择隔离对象时，在当前视图中显示选定对象，所有其他对象都暂时隐藏；当选择隐藏对象时，在当前视图中暂时隐藏选定对象，所有其他对象都可见。

（16）全屏显示：该选项可以清除Windows窗口中的标题栏、功能区和选项板等界面元素，使AutoCAD的绘图窗口全屏显示，如图1-20所示。

（17）自定义：状态栏可以提供重要信息，而无须中断工作流。使用 MODEMACRO 系统变量可将应用程序所能识别的大多数数据显示在状态栏中。使用该系统变量的计算、判断和编辑功能可以完全按照用户的要求构造状态栏。

https://yqfile.alicdn.com/9dddb4bb5ceda761c0f0136eb8ab83352143b443.png" >

1.1.9 滚动条

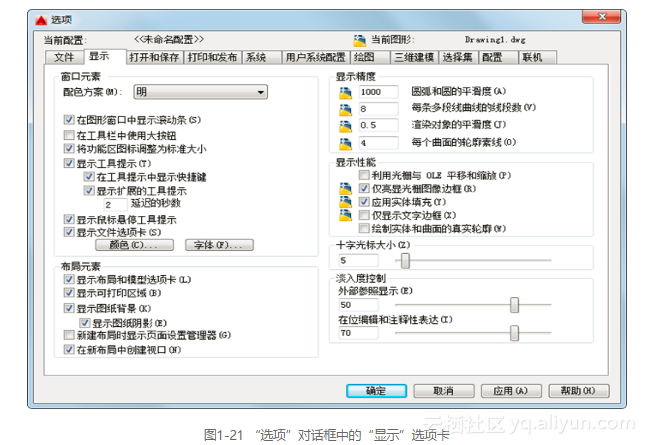

在打开的AutoCAD 2016默认界面是不显示滚动条的，我们需要把滚动条调出来。选择菜单栏中的“工具”→“选项”命令，系统打开“选项”对话框，单击“显示”选项卡，将“窗口元素”中的“在图形窗口中显示滚动条”勾选上，如图1-21所示。

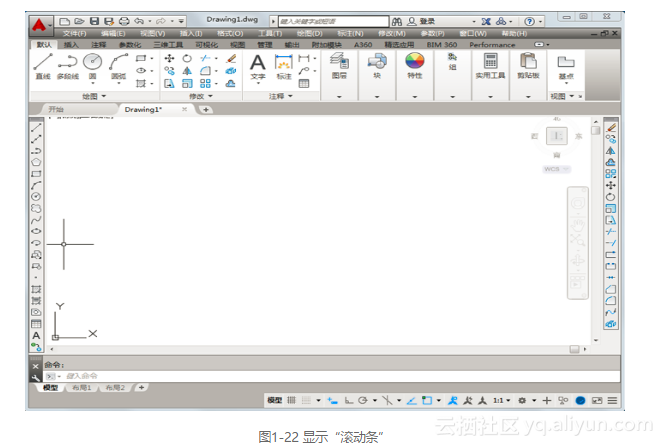

滚动条包括水平和垂直滚动条，用于上下或左右移动绘图窗口内的图形。按住鼠标左键拖动滚动条中的滑块或单击滚动条两侧的三角按钮，即可移动图形，如图1-22所示。
