单开双控_看一眼就会的 单开双控接线和放线方法

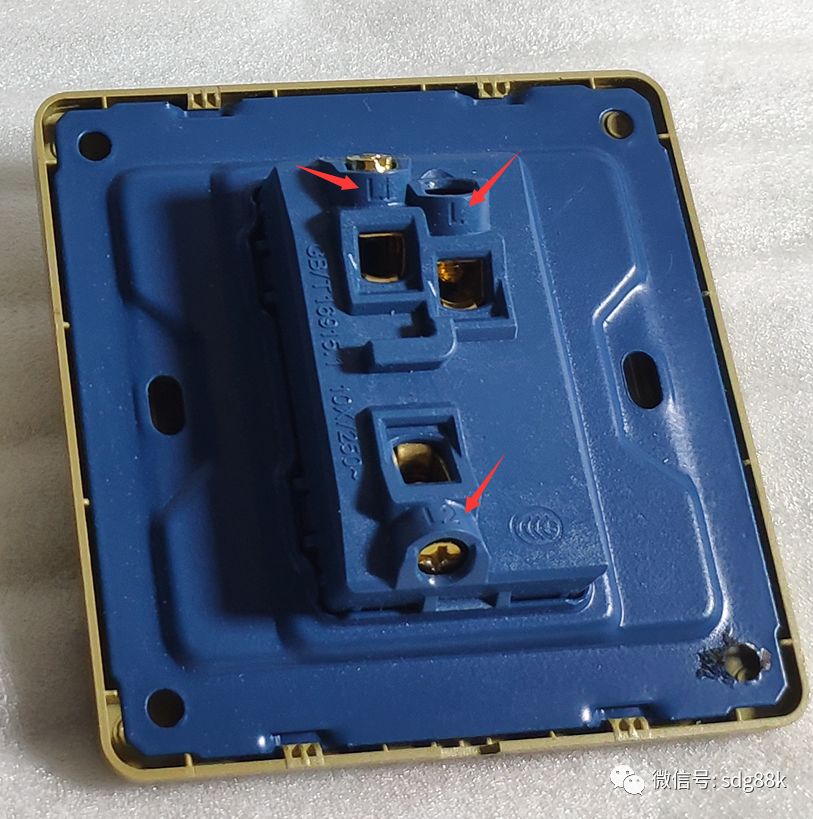

一开双控开关指的是两个不同地方控制一个灯，开关上会有L,L1,L2三个接线孔

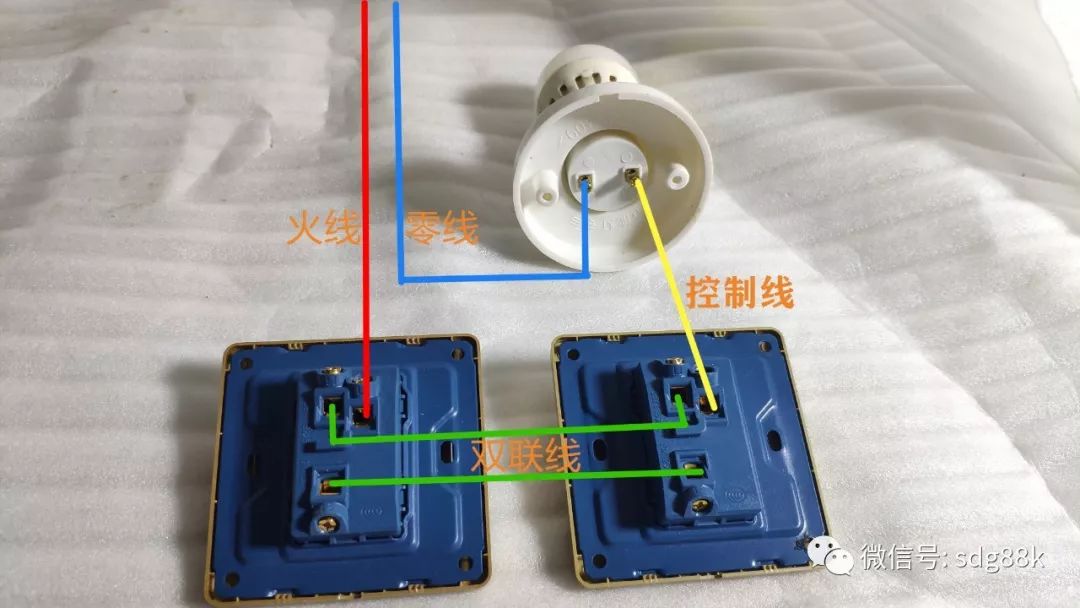

下面简画图中可以看出火线是直接进开关接L孔，零线直接接灯，双联线分别接在两个开关L1，L2孔上，控制线一头接在另外一个开关的L孔一头接灯上

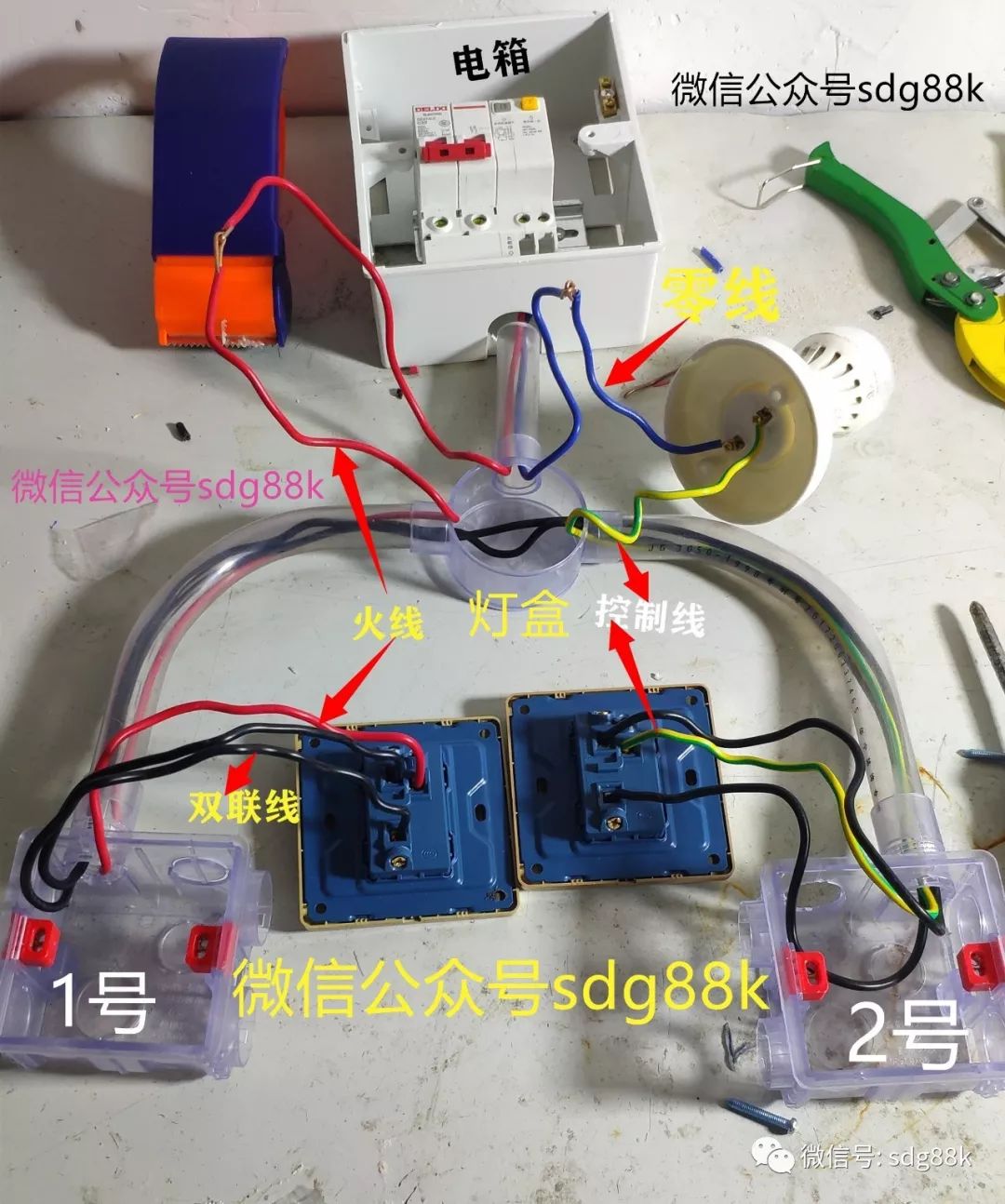

从下图中我们可以看出一开双控开关是怎么放线的，电箱里面穿出两根电源线到灯盒里，一根是火线一根是零线，火线穿到1号开关盒里，零线就在灯盒不要动，双联线从1号开关盒穿到2号开关盒，控制线从2号开关盒里穿到灯盒里，如果火线进的是2号开关盒，控制线就要进1号盒，

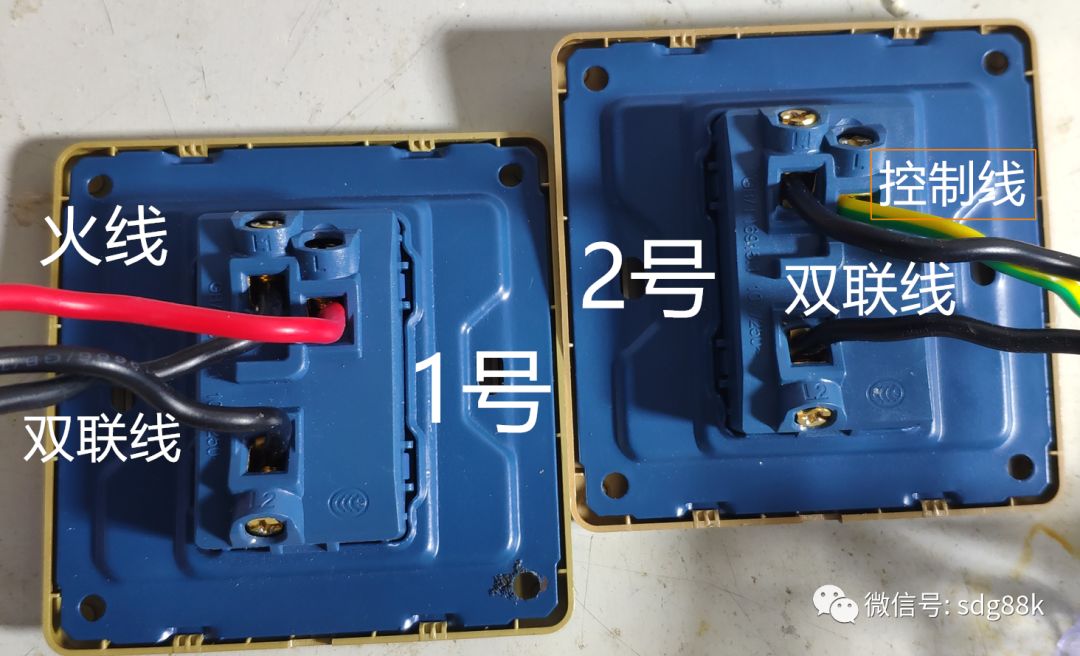

从下图可以看出我们1号开关的L孔接的是火线，双联线接的是L1,L2

2号开关L孔接的是控制线，L1,L2接的是双联线，两个开关的双联线是不需要L1对L1，L2对L2的，随便接，这边盒接的是L1另外一 边接L2也是一样的，不用去分

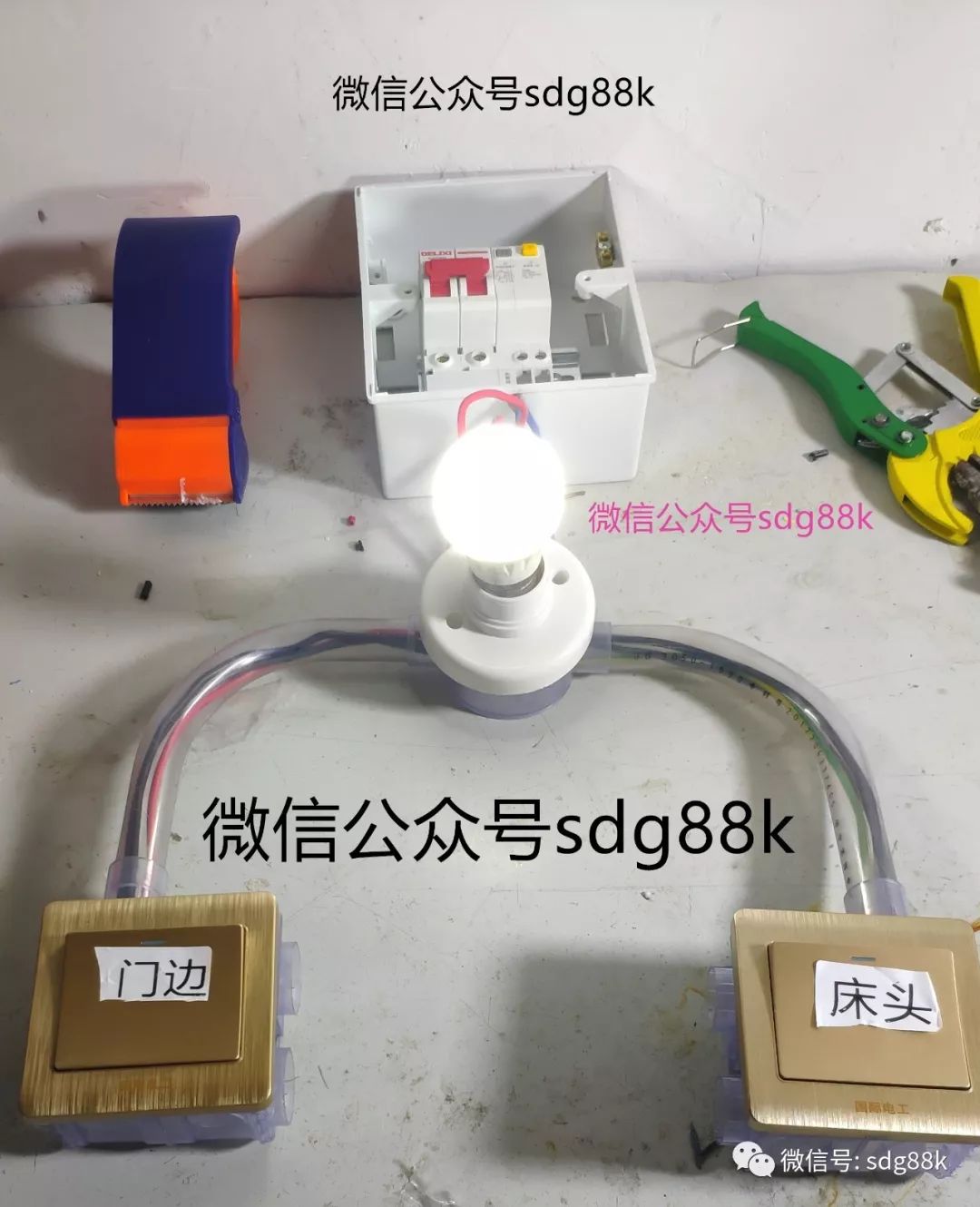

下面是视频版

单开双控的穿线也不一定都像上面讲的一样，要按实际的布管 情况来穿线，比如电源先进开关，在到灯盒
