联想服务器ThinkSeverRAID卡设置教程

发布时间：2020-07-07 01:32:05

来源：51CTO

阅读：6027

作者：ugali

联想服务器ThinkSeverRAID卡设置教程：

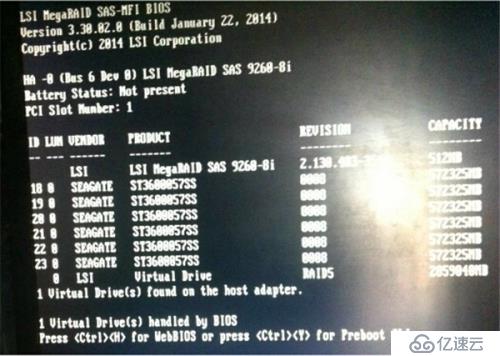

一、启动联想服务器到下图中界面：

联想服务器启动到此界面后按键盘组合键Ctrl+H进入RAID卡选择页面(WebBIOS)，按“确定”进入设置页面。

二、点击【设置向导(ConfigurationWizard)】开始RAID卡配置。

三、在下图中选择【自定义配置(ManualConfiguration)】-【下一步】。

四、在下图中在左侧按Ctrl键，鼠标选择要加入阵列的硬盘，选定后点选“加入阵列(AddToArray)”，之后点选“AcceptDG”，接着点下一步(Next)。

备注：此处因为是6块硬盘做RAID5，所以选择5块硬盘后点击“加入阵列”。

五、进入下图界面中，先在左侧框内选择【阵列】在依此点击“AddtoSPAN”-“Next”。

六、进入下图界面进行具体的RAID模式配置，这里我们选择RAID5.接着从“WritPolicy”设置中选择“WritBackwithBBU”，意为：如果RAID有电池就支持数据会写，这样数据会写硬盘速度相对快一点。

接着填入容量，右侧白色框内列出了各种RAID模式下的磁盘容量。此处可以填写部分容量，模拟多个硬盘，也可以填写全部容量，当做一块硬盘使用，请根据实际需求填写。完后点击“Next”。

七、这时会弹出一个写模式的确认，点击“Yes”。

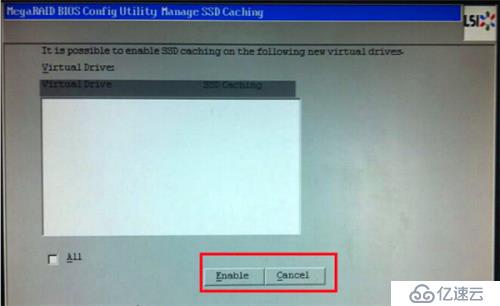

八、接着弹出SSD缓存设置，没有的话点击“取消(Cancel)”。

九、点击保存设置后，进入下图的硬盘初始化界面：

此处选择的是“快速初始化(FastInitialize)”，点击“开始(Go)”确认初始化操作。要不了1分钟就完成了初始化。
