联想ThinkServer 【RD640】服务器RAID卡不识别——重做RAID的阵列和Windows Server 2008 R2操作系统



联想ThinkServer-RD640服务器RAID卡丢失

  • 排查是否为硬盘的问题、先看硬盘灯闪烁是 “ 绿色 ” 还是 “红色”。
  • 检查阵列卡是否正确安装在支持的插槽中。
  • 将阵列卡安装在其他支持插槽中。
  • 检测阵列卡是否正确按照安装。
  • 验证是否已安装阵列卡的驱动程序。
  • 重新启动系统，然后检查。如果阵列卡坏进行更换，插槽问题需要更换主板或者扩展卡。

RAID卡 SAS 9240-4i 阵列卡

在这里插入图片描述

  • 跟换新的raid卡 ，已经识别硬盘

在这里插入图片描述
已经显示出服务器的两块硬盘（一共就插入了两块硬盘）

  • 重新做raid磁盘阵列
  • 两块硬盘做raid1 阵列



开始

  • 开机自检界面见到“Ctrl+H”时用组合键按下，进入界面如下：
  • 开始（Start）

在这里插入图片描述

  • Start

在这里插入图片描述

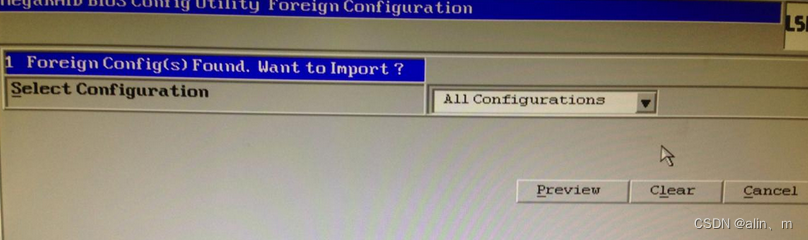

  • All Cconfigurations 然后Clear

在这里插入图片描述

  • Yes

在这里插入图片描述

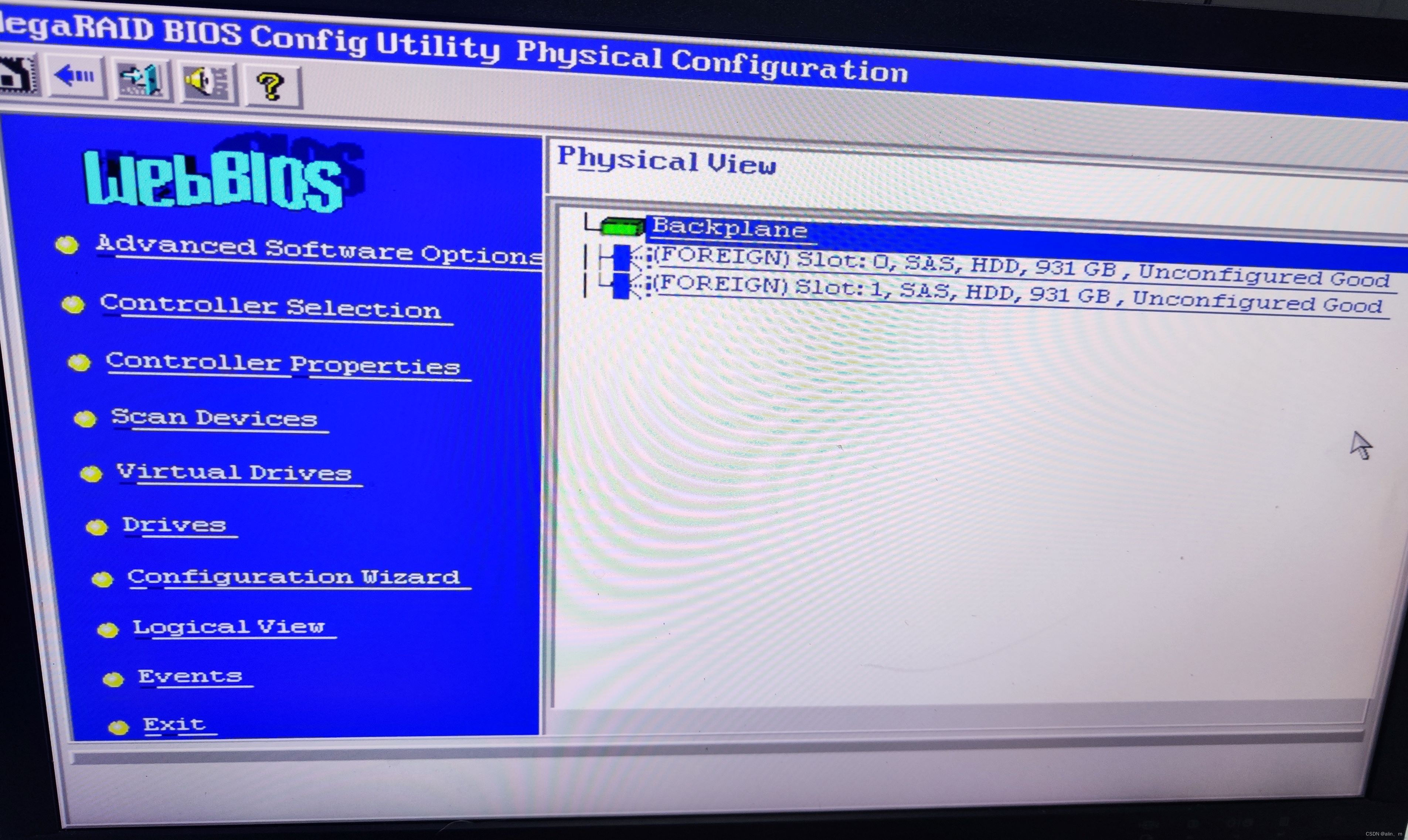

  • 因为服务器一共就接两块盘，所以有边框里就两个Slot

在这里插入图片描述

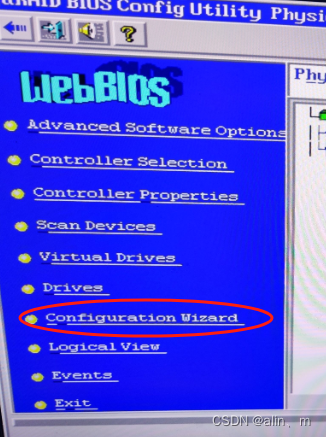

  • 配置向导

在这里插入图片描述

  • Yes

在这里插入图片描述

  • 删除原来的配置

在这里插入图片描述

  • 新配置

在这里插入图片描述

  • 选择手动配置
  • 从左边选择硬盘 点击Add To Array 添加到右边列表 蓝色–>绿色
  • 点击右边AcceptDG 创建了新的组Drive Group1–>next
  • 点击Add to SPAN 加入Span栏目中 -->next

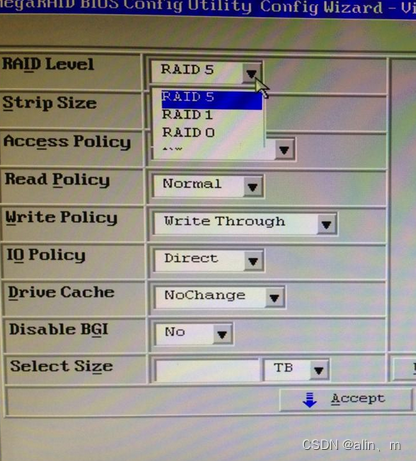

  • 选择RAID Level 为RAID1

在这里插入图片描述

  • 其他不变
  • 设置 Select Size 点击Update Size自动设置
  • 点击Accept–>yes
  • next
  • Accept

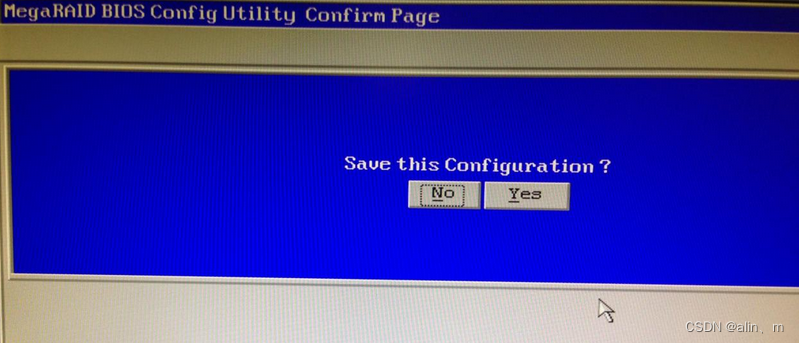

  • Save this Configuration？ -->YES

在这里插入图片描述

  • Want to Initilize？ -->YES

在这里插入图片描述

  • Home
  • 回到Home就能看到建好RAID 1
  • 完成配置

安装Windows Server 2008 R2

  • 准备Windows Server 2008 R2 镜像文件，导入PE
  • 重启服务器
  • 按F12，进入DVD引导
  • 如果使用DVD光盘引导，会提示"Press any key to continue…"，需要按任意键以从光盘引导启动。
  • 进入PE系统，选择安装Windows

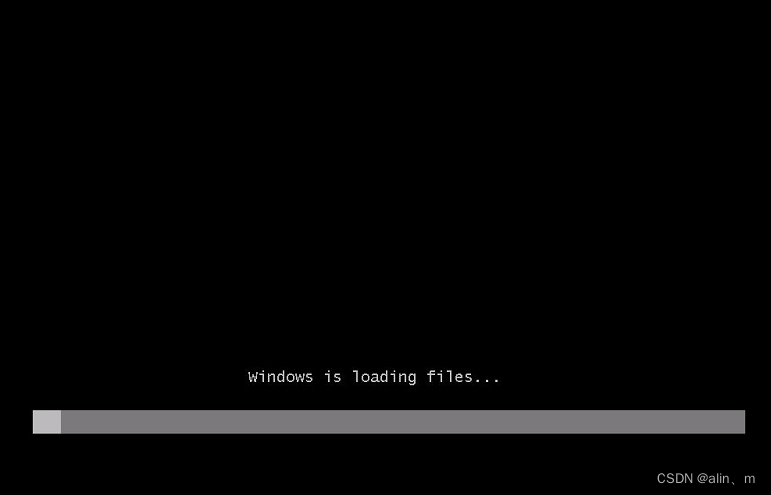

  • 等待Windows安装程序引导和载入。

在这里插入图片描述

在这里插入图片描述

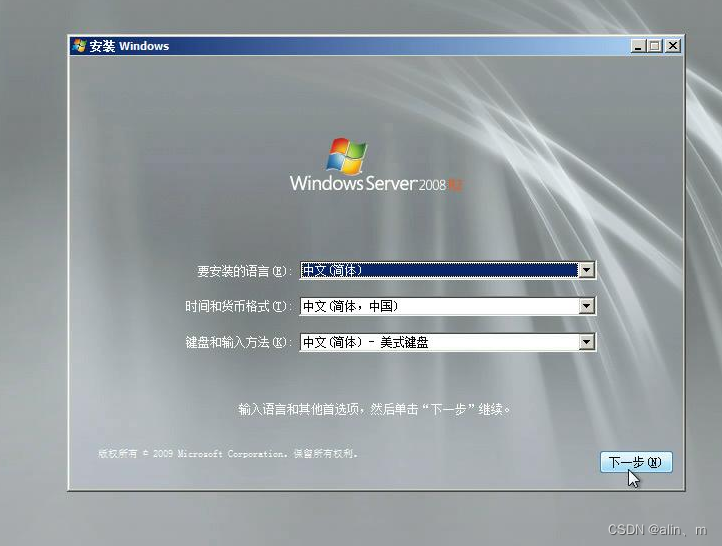

  • 出现Windows安装程序图形界面，点击“下一步”继续。

在这里插入图片描述

  • 点击 “ 现在安装 ”

在这里插入图片描述

  • 选择要安装的系统版本，这里以安装“Windows Server 2008 R2 Enterprise/企业版（完全安装）”为例，点击“下一步”。

在这里插入图片描述

  • 许可协议，勾选“我接受许可条款”复选框，再点击“下一步”。

在这里插入图片描述

  • 选择“自定义（高级）”全新安装系统。

在这里插入图片描述

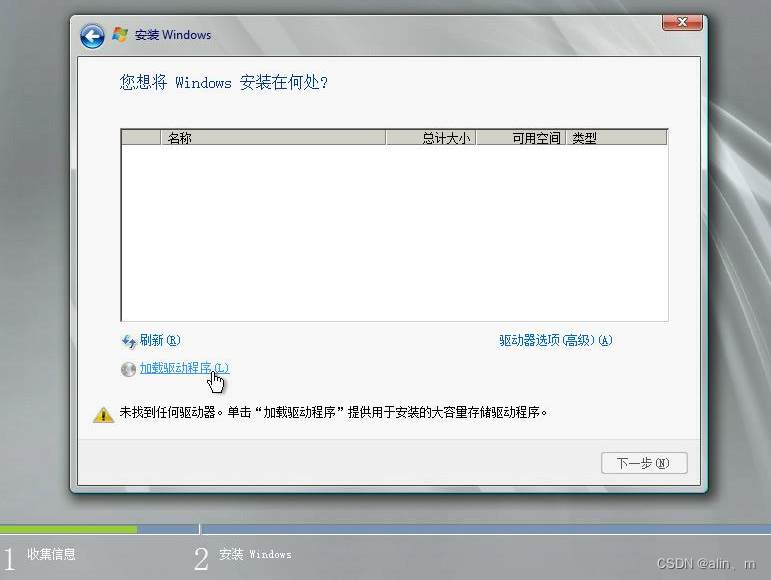

  • 会出现加载驱动程序窗口，点击“浏览”。

在这里插入图片描述

  • 在浏览框中选中U盘上或者DVD的对应RAID驱动程序文件夹，并点击“确定”。
  • 选择加载RAID卡的驱动（我的驱动是9240-4i的驱动）

在这里插入图片描述

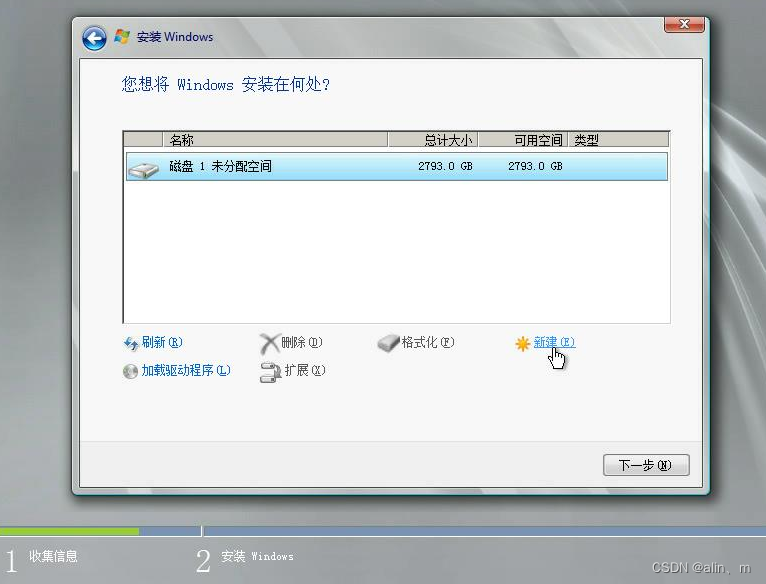

  • 点击“新建”，输入分区大小并点击“应用”创建分区；如不需要手动分区，直接点击“下一步”即可。

在这里插入图片描述

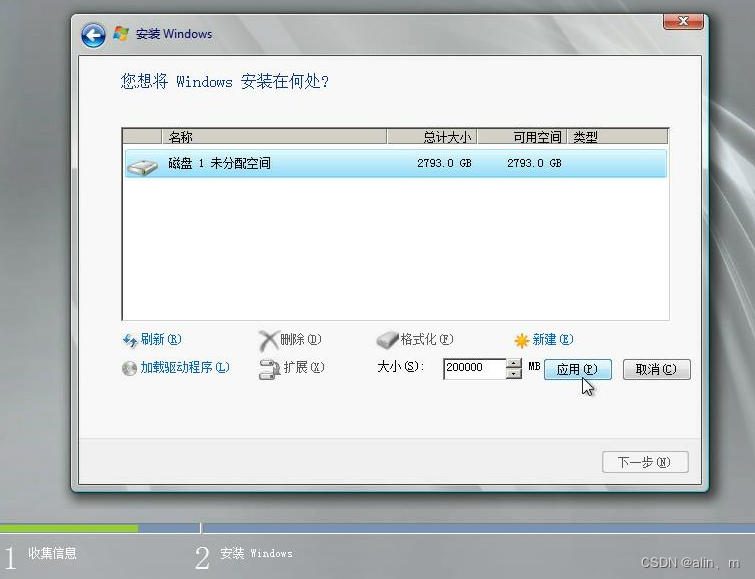

  • 手动输入分区大小后，点击“应用”

在这里插入图片描述

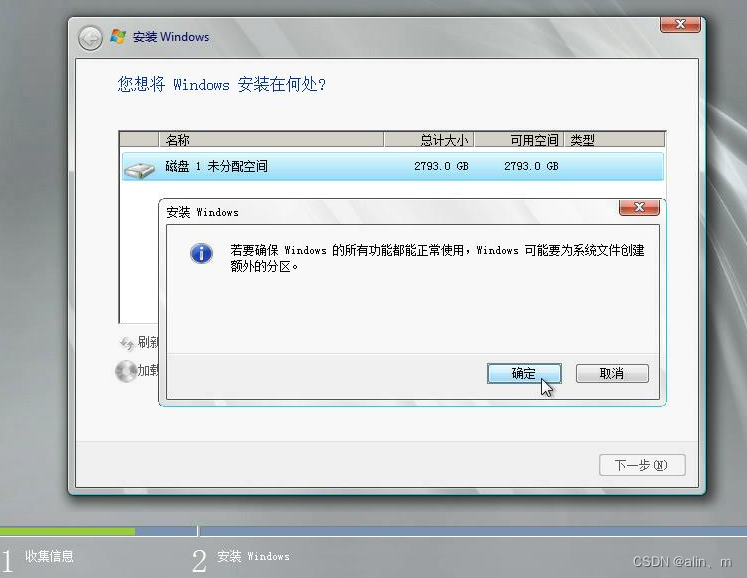

  • 后会提示需要创建额外的系统分区，点击“确定”继续。

在这里插入图片描述

  • 因为建立了额外的系统分区，所以实际新建分区的大小会稍小一些。如果还有“未分配空间”，可以继续新建分区。
  • 分区完成后，分别选中每个“主分区”，点击“格式化”。

在这里插入图片描述

  • 选择第一个“主分区”，然后点击“下一步”开始安装。

在这里插入图片描述

  • 开始安装后即会复制系统文件。

在这里插入图片描述

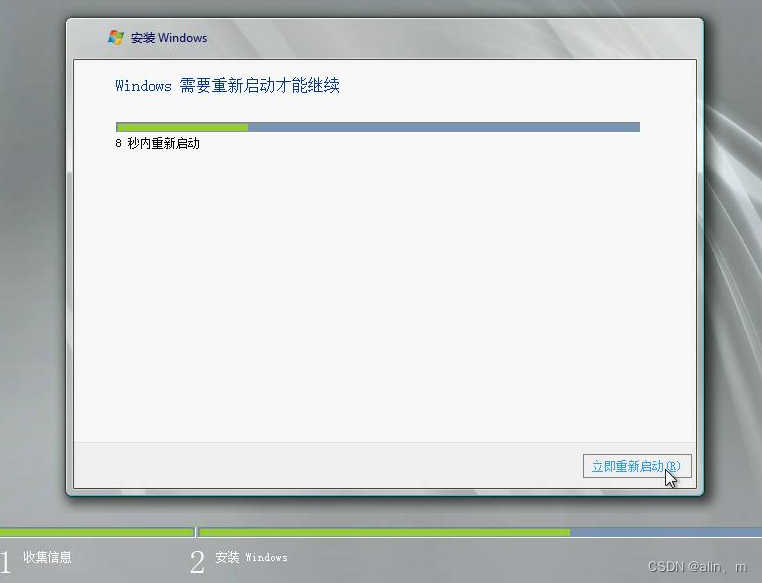

  • 在“安装更新”阶段完成后，会有一次重启。

在这里插入图片描述

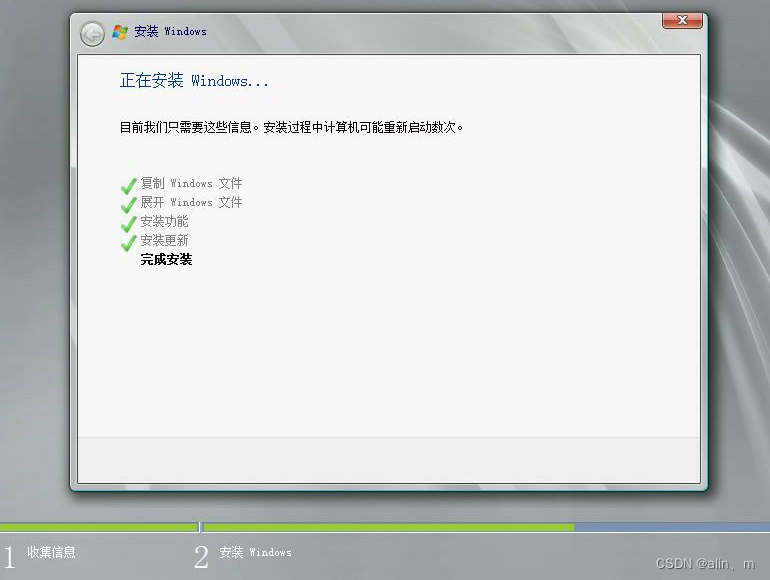

  • 重启后，Windows安装程序继续“完成安装”阶段，该阶段完成后，还会自动重启一次。

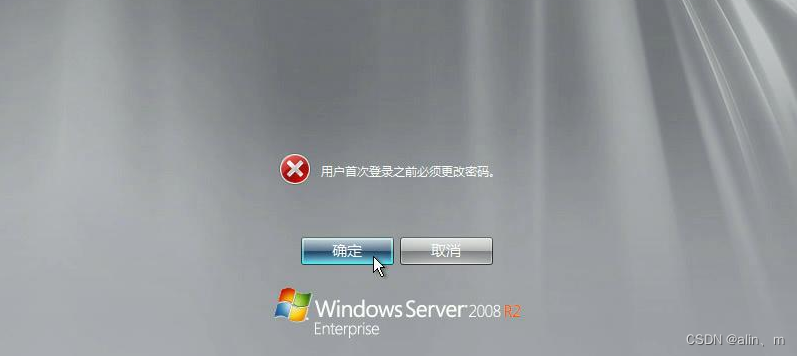

  • 第二次重启后，会有显示“正在准备计算机”，再次进入图形界面后会提示您建立密码，点击“确定”。

在这里插入图片描述

  • 输入新密码，密码有一定复杂度要求，请一定牢记密码，如果忘记密码可能难以恢复；

在这里插入图片描述

在这里插入图片描述

  • 提示密码已更改，点击“确认”，然后即进入桌面，到此操作系统安装完成。

完成
