前言

  电源供电电路设计很重要,为了更好的给对硬件设计有需求的人,特意将电源设计的基础过程描述出来。
  紧接前一篇12V转5V的,本篇设计常用的12V转3.3V电路,不常用的12V转4V电路。


12V转3.3V电路

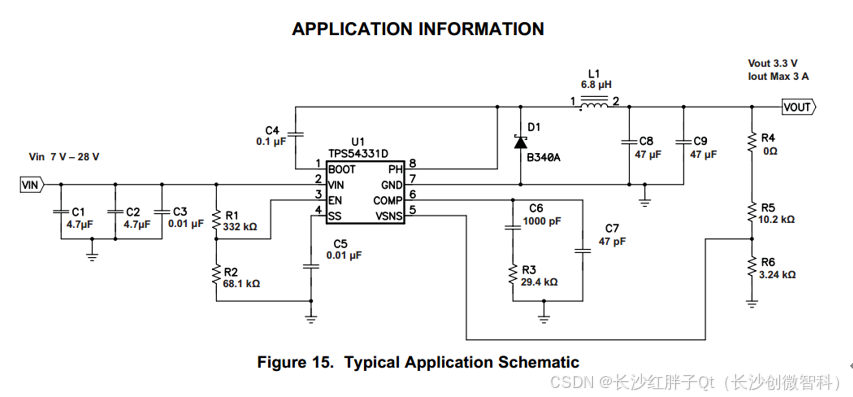

步骤一:应用典型电路

  
  (依据底板和典型电路得差别,电感和电容在3.3~5V范围内,我们可以不调整)

步骤二:调整输出电压

  TPS54331 器件的输出电压可从外部通过电阻分压器网络进行调节。
  

3.3V = 0.8V x ( R5/R6 + 1)
R5/R6 + 1 = 3.3/0.8
R5/R6 = 4.125 - 1
R5/R6 = 3.125
  • 1.
  • 2.
  • 3.
  • 4.

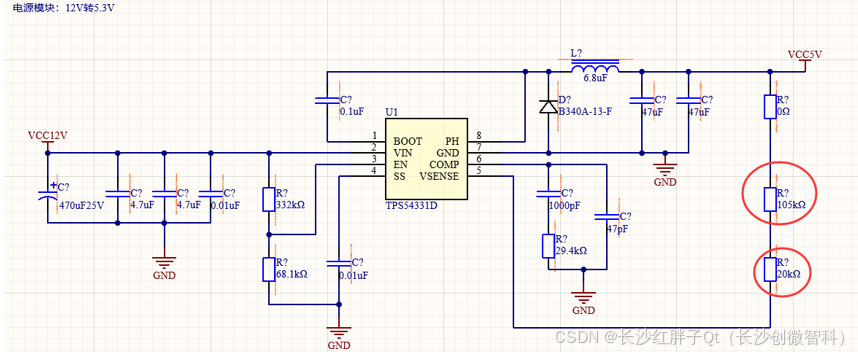

  由于阻值选择高精度1%的电阻,然后最好是标准的,可查看《 硬件实用技巧:电阻精度和常用阻值表》,选择阻值R6为20KΩ,R5为105KΩ。
  典型电路:10.2/3.14 = 3.14,试了几个确实找不到这么接近的比值了,就这个了。
  硬件开发笔记(二十九):TPS54331电源设计(二):12V转3.3V和12V转4V原理图设计_12V转3.3V


12V转4V电路

步骤一:应用典型电路

  硬件开发笔记(二十九):TPS54331电源设计(二):12V转3.3V和12V转4V原理图设计_TPS54331_02

步骤二:调整输出电压

  TPS54331 器件的输出电压可从外部通过电阻分压器网络进行调节。
  硬件开发笔记(二十九):TPS54331电源设计(二):12V转3.3V和12V转4V原理图设计_12V转3.3V_03

4V = 0.8V x ( R5/R6 + 1)
R5/R6 + 1 = 4/0.8
R5/R6 = 5 - 1
R5/R6 = 4
  • 1.
  • 2.
  • 3.
  • 4.

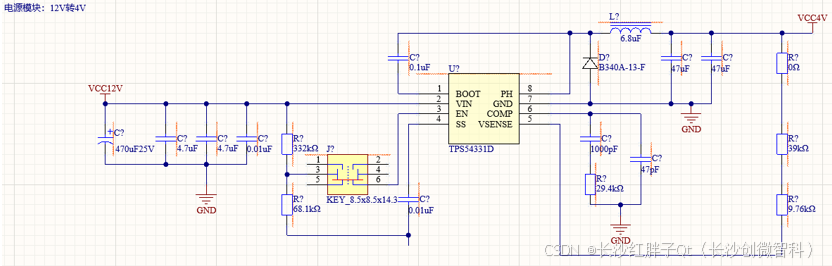

  由于阻值选择高精度1%的电阻,然后最好是标准的,可查看《硬件实用技巧:电阻精度和常用阻值表》,选择阻值R6为9.1KΩ,R5为36.4KΩ。

36.5/9.1=4.010
39/9.76=3.995
80.6/20=4.030
  • 1.
  • 2.
  • 3.

  硬件开发笔记(二十九):TPS54331电源设计(二):12V转3.3V和12V转4V原理图设计_电源设计_04

  (依据底板和典型电路得差别,电感和电容在3.3~5V范围内,我们可以不调整)。

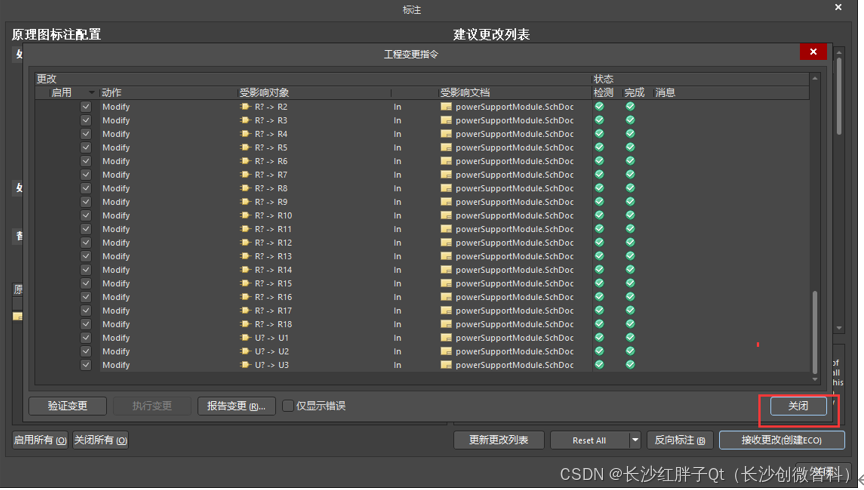

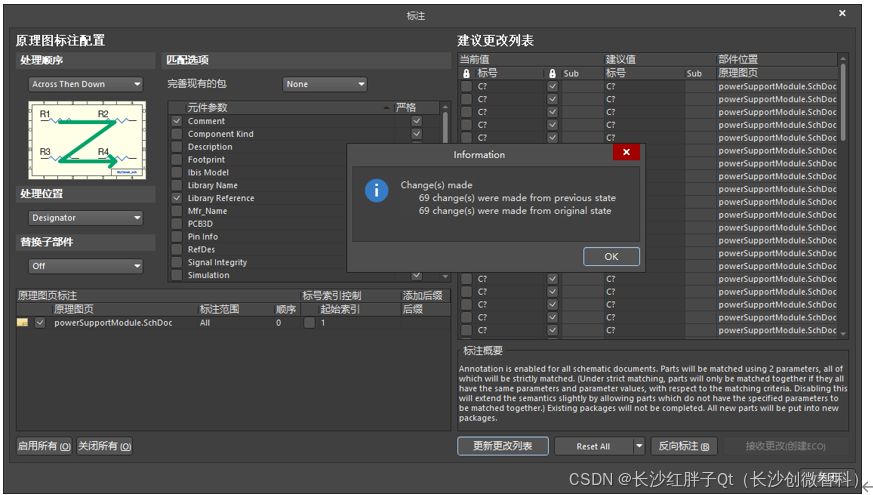

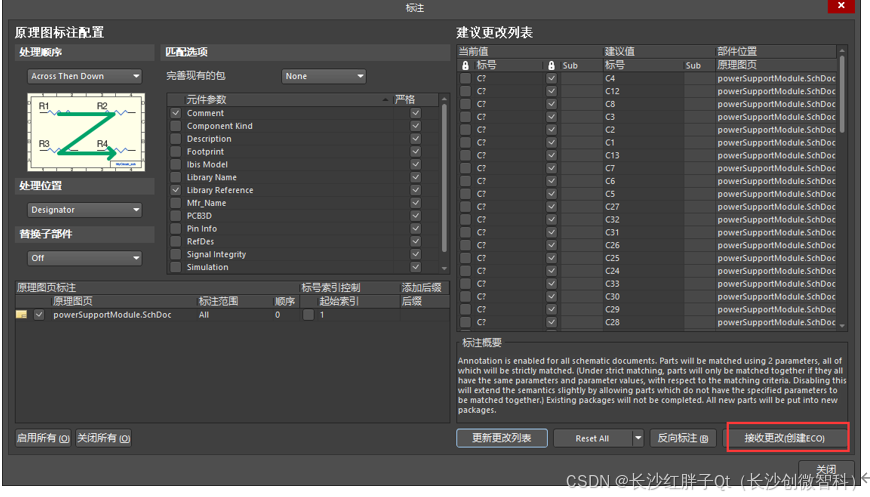

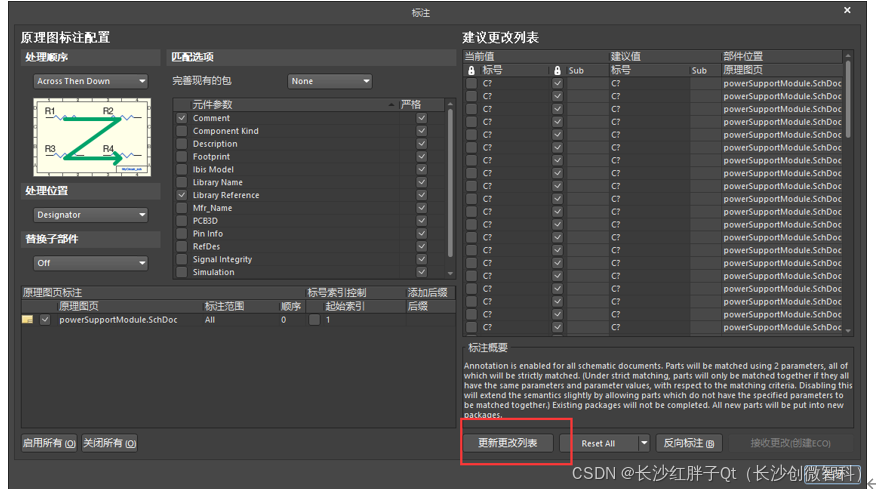

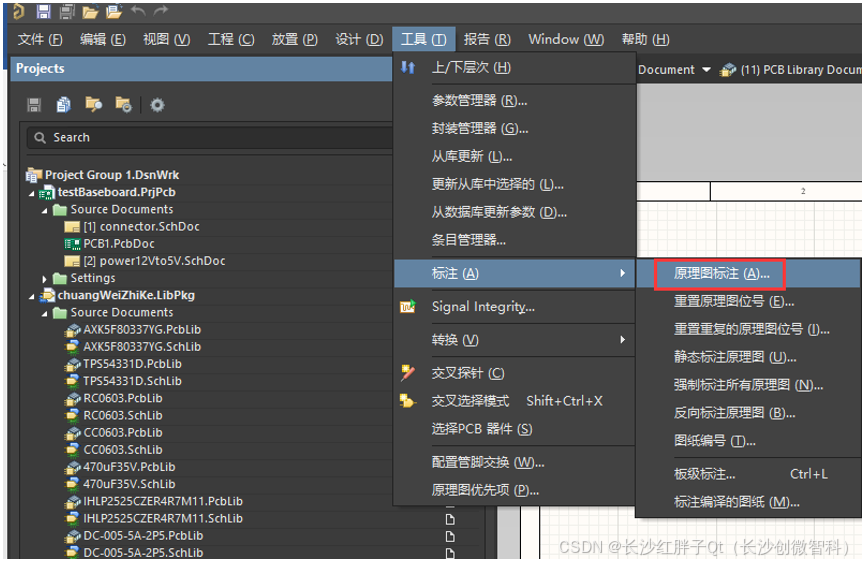

对原理图进行自动标注编号

  硬件开发笔记(二十九):TPS54331电源设计(二):12V转3.3V和12V转4V原理图设计_电源设计_05

  硬件开发笔记(二十九):TPS54331电源设计(二):12V转3.3V和12V转4V原理图设计_12V转3.3V_06

  硬件开发笔记(二十九):TPS54331电源设计(二):12V转3.3V和12V转4V原理图设计_12V转3.3V_07

  硬件开发笔记(二十九):TPS54331电源设计(二):12V转3.3V和12V转4V原理图设计_12V转3.3V_08

  硬件开发笔记(二十九):TPS54331电源设计(二):12V转3.3V和12V转4V原理图设计_电源设计_09

  硬件开发笔记(二十九):TPS54331电源设计(二):12V转3.3V和12V转4V原理图设计_12V转4.0V_10

  都有编号了。

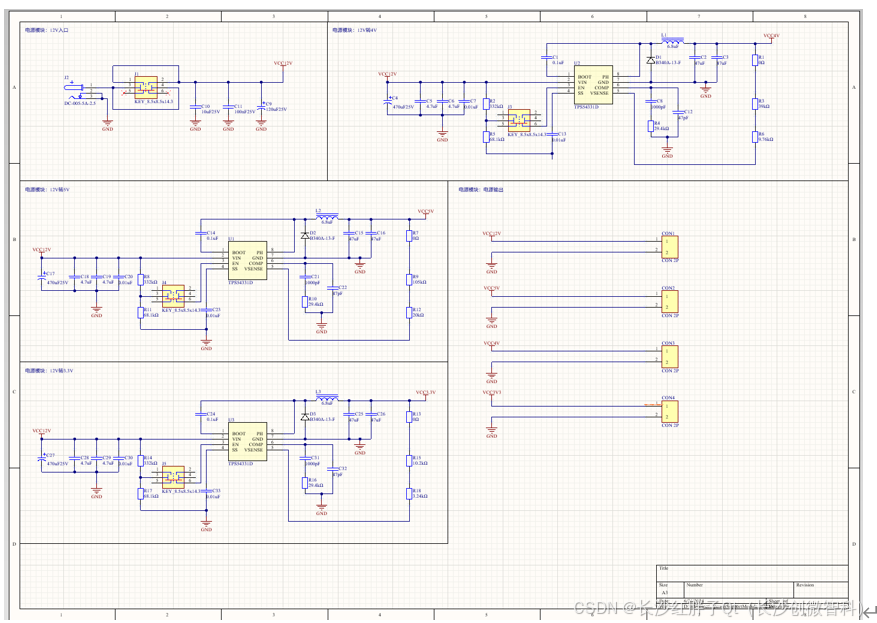

输出原理图

  硬件开发笔记(二十九):TPS54331电源设计(二):12V转3.3V和12V转4V原理图设计_12V转3.3V_11

  进行审核。
