一：仿真电路模块
设计电路的时候，先仿真电路模块。

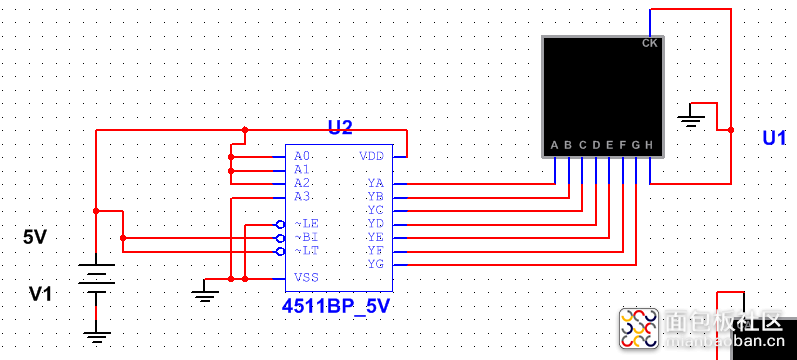

首先，搭建好仿真电路
其次，开始仿真
其次，仿真结束后，查看电路仿真结果，验证设计指标是否达到
元器件1：CD4511
元器件2：共阴极数码管
元器件3：电源
元器件4：GND
二：搭建电路
第一步：搜索 数码管
在器件搜索里找到 HEX_DISPLAY选项，在该子项目里找寻需要的数码管。

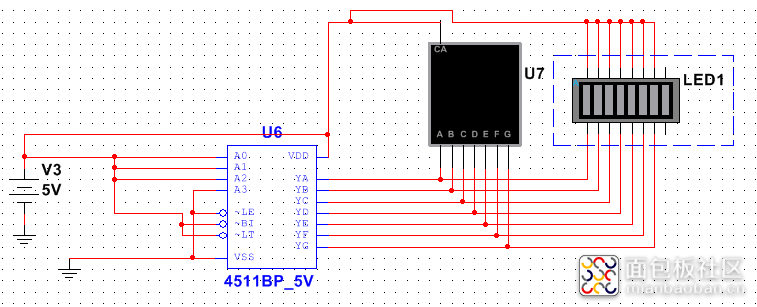

第二步：判别共阴极/共阳极
本文通过Multisim13详细介绍了如何搭建和仿真八位二进制数码管显示电路。从选择元器件，如CD4511和共阴极数码管，到识别数码管类型，再到连接数字电路，并最终验证仿真结果，展示了数码管显示电路的设计过程。同时强调了数码管电路模块化的便捷性。
