地面指示标志_消防应急照明和疏散指示系统的施工安装规范,收藏学习!

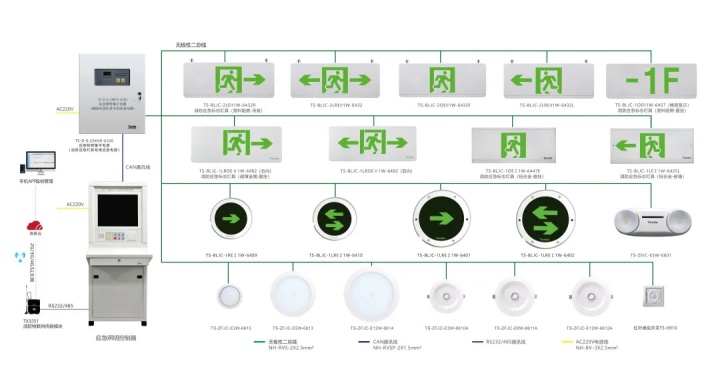

消防应急照明和疏散指示系统是建筑中不可缺少的消防系统。其主要功能是在发生火灾等紧急情况下为人员安全疏散和灭火救援行动提供正确的疏散指示信息。合理地设计、安装该系统对发挥系统的性能,保证有效指引人员安全疏散具有重要意义。今天小编和大家分享消防应急照明和疏散指示系统在GB51309-2018技术标准下的施工安装相关内容。

消防应急照明和疏散指示系统的施工

消防应急照明和疏散指示系统在施工前应具备下列条件:

1)应具备下列经批准的消防设计文件

① 系统图;

② 各防火分区、楼层、隧道区间、地铁站厅或站台的疏散指示方案;

③ 设备布置平面图、接线图、安装图;

④ 系统控制逻辑设计文件。


2)系统设备的现行国家标准、系统设备的使用说明书等技术资料齐全。

3)设计单位向建设、施工、监理单位进行技术交底,明确相应技术要求。

4)材料、系统部件及配件齐全,规格、型号符合设计要求,能保证正常施工。

5)经检查,与系统施工相关的预埋件、预留孔洞等符合设计要求。

6)施工现场及施工中使用的水、电、气能够满足连续施工的要求。

7)系统的施工,应按照标准的工程设计文件和施工技术标准进行。

消防应急照明和疏散指示系统的安装规范

根据GB51309-2018《消防应急照明和疏散指示系统技术标准》的相关安装要求,消防应急照明和疏散指示系统的安装汇总整理如下,供大家参考:

01应急照明控制器、集中电源的安装

应急照明控制器、集中电源的安装应符合下列规定:

① 应安装牢固,不得倾斜;

② 在轻质墙上采用壁挂方式安装时,应采取加固措施;

③ 落地安装时,其底边宜高出地(楼)面100mm~200mm;

④ 设备在电气竖井内安装时,应采用下出口进线方式;

⑤ 设备接地应牢固,并应设置明显标识。



02消防应急标志灯具的安装

1)标志灯的标志面宜与疏散方向垂直。

2)出口标志灯的安装应符合下列规定:

① 应安装在安全出口或疏散门内侧上方居中的位置;受安装条件限制标志灯无法安装在门框上侧时,可安装在门的两侧,但门完全开启时标志灯不能被遮挡。

② 室内高度不大于3.5m的场所,标志灯底边离门框距离不应大于200mm;室内高度大于3.5m的场所,特大型、大型、中型标志灯底边距地面高度不宜小于3m,且不宜大于6m。

③ 采用吸顶或吊装式安装时,标志灯距安全出口或疏散门所在墙面的距离不宜大于50mm。


3)方向标志灯的安装应符合下列规定:

① 应保证标志灯的箭头指示方向与疏散指示方案一致。

② 安装在疏散走道、通道两侧的墙面或柱面上时,标志灯底边距地面的高度应小于1m。

③ 安装在疏散走道、通道上方时:室内高度不大于3.5m的场所,标志灯底边距地面的高度宜为2.2m~2.5m;室内高度大于3.5m的场所,特大型、大型、中型标志灯底边距地面不宜小于3m,且不宜大于6m。

④ 当安装在疏散走道、通道转角处的上方或两侧时,标志灯与转角处边墙的距离不应大于1m。

⑤ 当安全出口或疏散门在疏散走道侧边时,在疏散走道增设的方向标志灯应安装在疏散走道的顶部,且标志灯的标志面应与疏散方向垂直、箭头应指向安全出口或疏散门。

⑥ 当安装在疏散走道、通道的地面上时,应符合下列规定:标志灯应安装在疏散走道、通道的中心位置;标志灯的所有金属构件应采用耐腐蚀构件或做防腐处理,标志灯配电、通信线路的连接应采用密封胶密封。标志灯表面应与地面平行,高于地面距离不应大于3mm,标志灯边缘与地面垂直距离高度不应大于1mm。

4)楼层标志灯应安装在楼梯间内朝向楼梯的正面墙上,标志灯底边距地面的高度宜为2.2m~2.5m。

5)多信息复合标志灯的安装应符合下列规定:在安全出口、疏散出口附近设置的标志灯,应安装在安全出口、疏散出口附近疏散走道、疏散通道的顶部;标志灯的标志面应与疏散方向垂直、指示疏散方向的箭头应指向安全出口、疏散出口。

03消防应急照明灯具的安装

1)照明灯宜安装在顶棚上。

2)当条件限制时,照明灯可安装在走道侧面墙上,并应符合下列规定:

① 安装高度不应在距地面1m~2m之间;

② 在距地面1m以下侧面墙上安装时,应保证光线照射在灯具的水平线以下。

3)照明灯不应安装在地面上。


泰和安消防应急照明和疏散指示系统具备集中控制管理、实时监控、集中电源供电、智能疏散等优势,在满足国家行业标准要求的前提下,为各类建筑提供智能、节能的疏散产品,为防火减灾、保障人民生命财产安全方面尽一份力!
