综合实例_纯干货！BIM机电综合排布经验总结（含实例）

BIM技术可以实现在建筑、排水、机电管线交叉、排布避让原则，管线综合策划的重点是屋面、楼层走廊吊顶和地下室，设备机房(给水、消防泵房、空调机房)等部位重点进行排布策划。本文主要讲解BIM在机电综合排布上的一些经验总结，希望可以帮到大家。

一、管廊区域

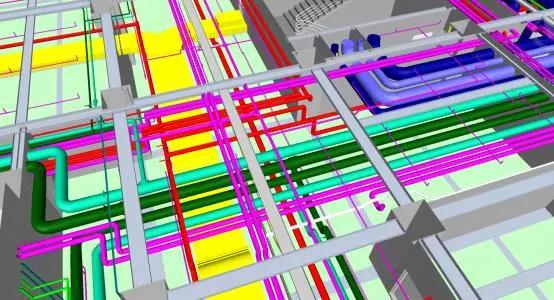

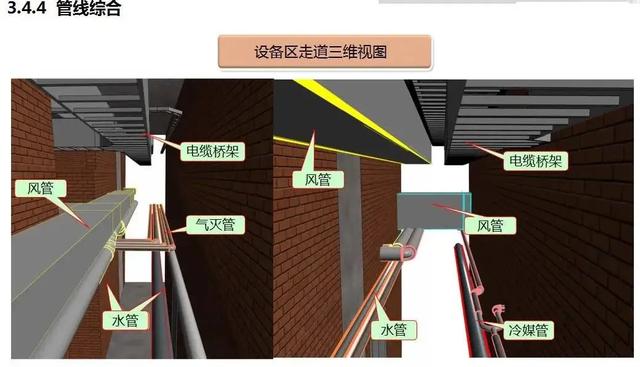

管廊区域往往是机电管线最密集的位置，多个专业的管线都集中在这个区域，这个区域一般会有暖通风管，防排烟风管，强弱电桥架，给排水管道，消防喷淋管道，空调水管道等。对于管线相对集中的部位，要进行综合考虑。同时，机电管线排布人员需要清楚此处的建筑结构情况，是否有降板区域或者升板区域，管廊宽度局部是否有变化，是否有大梁，天花构造等。只有多方面考虑周全，遵循合理的设计原则与施工规范，满足各自的工艺要求，管廊区域排布才能达到满意的效果。

1、重力管道排布。因为重力管是有坡度的，如果排布不合理很容易与其他管线局部位置发生碰撞，而且坡度管向上坡时不能下翻，向下坡时不能上翻。做综合排布时先考虑重力管的位置问题，尽量靠墙排布。由于重力管有坡度，如果排布过低会造成净高不满足问题，所以重力管的高位尽量贴梁。

2、桥架的排布。管廊里面管线比较密集，而且桥架排布在水管的上面布置，不注意的话桥架的检修空间会被水管占用，排布时应该考虑给桥架留出至少300X300mm维护检修的空间。

3、风管的排布。带风口的风管排布时主要考虑风口处不能排布管道，留出风口安装的空间；由于风管连接方式是法兰连接，排布时需要考虑法兰的大小，增加风管与各专业管线间距以及风管与墙的间距。

4、压力管的排布。除重力管外的其他水管的排布，要遵循一般的避让原则，另外还要考虑管道支管的数量与走向，来确定该管道的排布位置。
