实时钟差数据_多层实木地板又便宜又好，真的如此吗，本文详细剖析这类产品...

木地板领域近些年来增长量最大的品类：多层实木复合地板

原创作者：陈浩宁

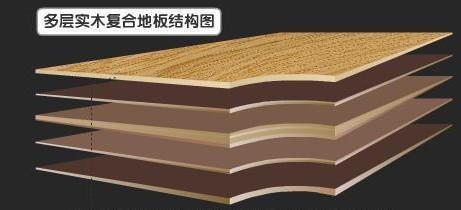

多层实木地板结构图

多层实木地板的来历

多层实木复合地板是从三层实木复合地板演变而来，设计此款结构产品的初衷无从考证，但木地板的演变一定是遵循市场需求和市场经济的轨迹来进行演变的。一定是迎合市场需求而来。

本文的观点是由于树木，特别是硬度足以用来生产木地板的树种的不断被人工采伐，逐渐变得匮乏，甚至于昂贵说起。

为了让这类昂的漂亮的木材纹理和花纹展现在更多的木地板上，生产厂家产生了多层实木复合地板的设计理念。设想一下，一块１８毫米厚的实木地板表面的花纹和纹理可以展现在多少块多层实木复合地板上？如果按照每一层表面只有2毫米的多层实木地板来计算，可以展示在9倍的木地板表面。从而，如果只需要给市场比原价格便宜3分之一的价格，就可以得到更多的客户，但是利益价值却远远比卖纯实木还要丰厚。

既然多层实木复合地板自三层实木复合地板演变而来，也已经讲过三层实木复合地板，今天重点讲多层实木复合地板独有的一些需要关注的点。

多层实木复合地板的面板按照我国实木复合地板标准GB/T18103-2013规定是不低于0.6毫米。在实际生产中，芯板通常为胶合板，饰面层包括油饰面和漆饰面。从以上表述，我们就可以从产品自身上找出多层实木复合地板的关键点。

多层实木地板中面板的生产工艺包括：

1)旋切：将原木放入高湿度蒸汽室或热水池中，树种不同，放置的时间也会有所不同。然后采用旋切的方法加工出0.6毫米厚的面板，这有点象削铅笔的转笔刀，只是铅笔旋转后，变成了椎体。在旋切过程中，贴着刀具的一面处于一种应力中，表面要比另外一面松，被称之为松面，另外一面称为紧面。松面有时会有裂缝出现，而紧面则不会有。

２)刨切：也是将原木放入高湿度蒸汽室或热水池中，树种不同，放置的时间也会有所不同。刨切法原理基本上和木工使用刨子刨平木材表面一样。采用刨切工艺加工的面板产生裂缝的风险大幅降低，但是木地板坯料也是经历了蒸煮和挤压；

３)锯切：在切割之前，原木不经蒸或浸泡。它们以与实木地板相同的方式锯切。这种工艺加工的面板具有与实木地板相同的外观，并且没有任何旋转剥离和切片产品的潜在问题。

多层实木地板的表面处理

多层实木复合地板的饰面最好是采用漆饰面。

这是因为其面板的厚度很薄，如果采用油饰面，在使用过程中的磨损或磕碰的是０.６毫米的木质层面板，如果其受到损伤，基本很难修复。而漆饰面则不同，面板表面的漆膜对于磕碰起到一定的缓解作用。

当油饰面多层实木复合地板在缺乏保养或本身油饰面的抗水性差时，滴落在地板表面的液体存在着很快渗入到０.６毫米的面板进而芯板，从而导致鼓包产生甚至会产生更严重的开胶脱层的情况发生。而漆饰面的多层实复合木地板则不会有此种情况发生。

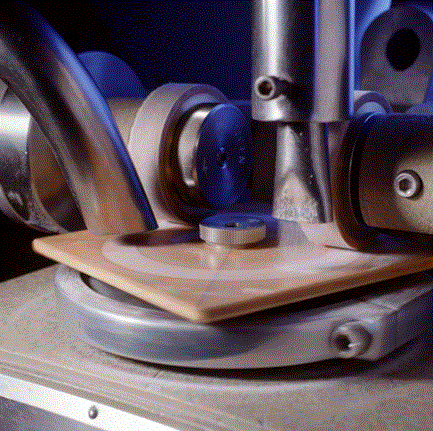

关于多层实木复合地板耐磨检测，本文更倾向于采用落砂方式的检测，而不是采用贴砂布的方法检测。这是因为，很多地板漆为了达到漆膜表面更细腻的效果，通常会在里加入蜡，当采用贴砂布检测时，砂布上砂粒之间的间隙往往会被地板漆中所含的蜡腻住，影响砂布上的砂粒对漆膜的磨损，从而使检测数据不准，导致漆膜耐磨的检测数据高于其实际耐磨数据，而落砂方法则无此类情况发生。

由于多层实木复合地板的芯板通常是采用多层胶合板，因此胶粘剂的使用量比三层实木复合地板大，那么胶粘剂甲醛排放的环保问题是也是需要重点关注的。

多层实木的安装方法和抗水性

多层实木地板安装采用悬浮法安装就可以，如果采用龙骨式安装，建议在龙骨上面铺设一层毛地板，然后将多层实木复合地板安装在毛地板上面。

对于油饰面多层实木复合地板，在安装前一定要检测表面的耐水性。可以在多层实木复合地板表面，滴一滴水，观察其是否很快渗透下去进入面板的木质层，抗水性好的油饰面地板水滴停留在表面形成一个团状。

如果多层实木地板表面抗水性差，在铺装完成后，需要使用地板清洁机和专门用于木地板的清洁剂对木地板表面进行一次深度清洁，然后使用橡胶刮板将固体含量在５０％左右的自然油刮在地板上，等待自然油慢慢渗透，直到不再渗透为止，然后使用抛光机和红色毡垫在地板表面进行抛光处理，最后使用抛光机，毡垫和白色棉布再次抛光，并将多层实木复合地板表面多余的自然油，清理干净，２４小时后可以踩踏。

多层实木复合地板的清洁和养护

多层实木复合地板在日常清洁中必须要避免使用过于潮湿的拖布清洁，在维护方面更需多加关注，由于缺少地板油而导致木质层裸露的现象要避免发生，以防止出现水液体滴落实在地板表面后渗入木质层，面板脱层，起鼓包的情况发生。

当漆饰面的多层实木复合地板表面漆膜日常磨损严重时，需要使用地板清洁机和专门用于木地板的清洁剂对木地板进行深入纹理的清洁，然后使用３００目以上的砂毡将木地板表面的漆膜抛毛糙，然后用拖把将木地板表面清洁干净后，可在木地板表面涂一层双组分水性聚氨酯木地板漆。

对于多层实木地板的养护，不建议使用木地板蜡进行养护，因为当准备再次使用木地板对多层实木复合地板进行保养时，必须要先清除掉原有木地板表面的蜡，再涂新蜡，而除蜡施工，为了尽可能地除干净原有的蜡，往往会过多地使用除蜡剂，这很有可能会导致多层实木复合地板出现面板损坏，引起多层实木复合地板过于膨胀、起鼓包等情况出现。

综上所述，多层实木复合地板面板的开裂原因更多的是面板锯切时导致的，而非因为内部的应力导致，在使用中需要对清洁保养给与更多的重视，而且需要更及时的专业的清洁保养。

今天的文章就到这里，谢谢您的阅读。

本篇所有内容均由陈浩宁辛苦原创，请尊重创作者的辛苦付出，如需转发请注明出处，谢谢。

关注一下，和老陈保持联系吧。
