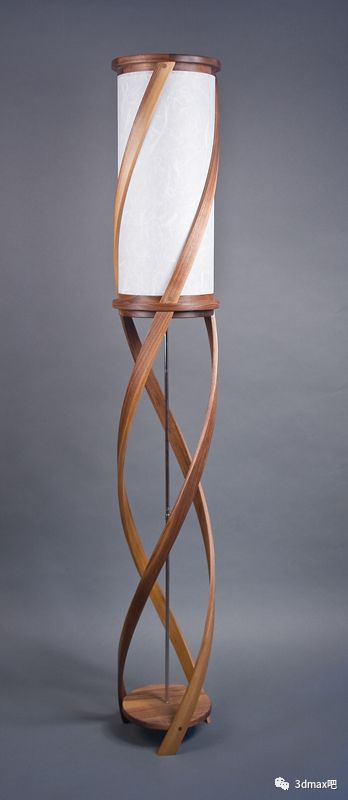

大家好，今天分享一下螺旋线的运用，下面以螺旋式落地灯做一个具体实例。

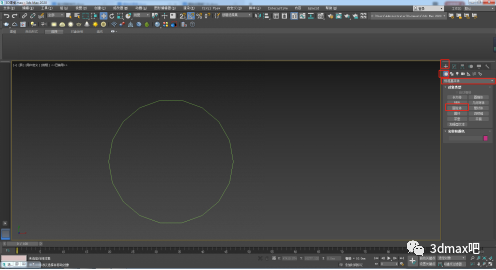

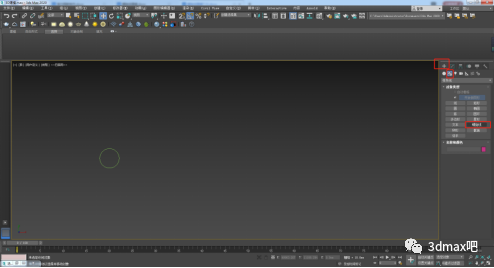

1. 首先按快捷键T,把当前视图切换至顶视图，
创建面板——标准基本体，创建一个圆柱体。

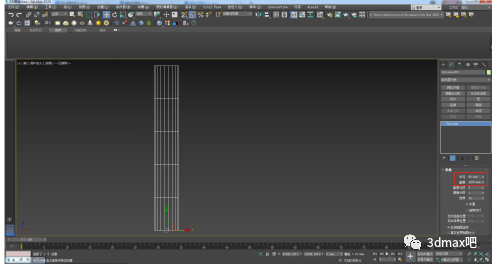

到修改面板，半径改为90，高度1220。

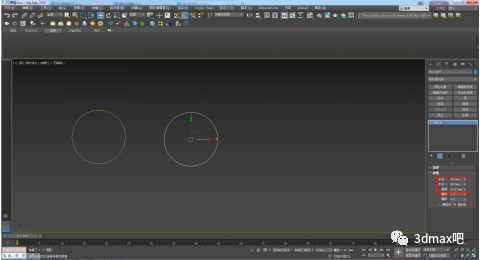

2.创建面板——图形——螺旋线，创建螺旋线。
半径1-90 半径2-90 高度1270 圈数1 勾选 逆时针 如图。

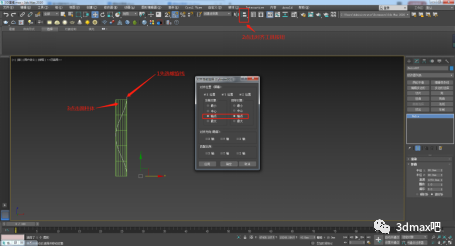

3. 先选中螺旋线，用对齐工具把它跟圆柱轴点对轴点对齐。

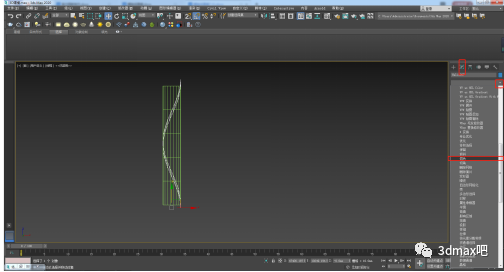

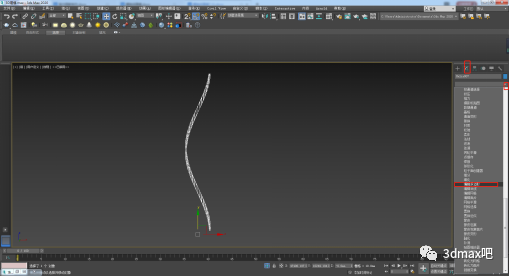

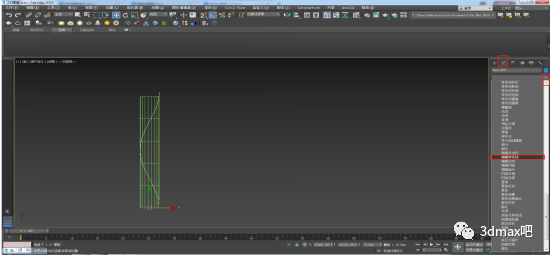

选中螺旋线，点开修改器列表，添加“编辑样条线”修改器。

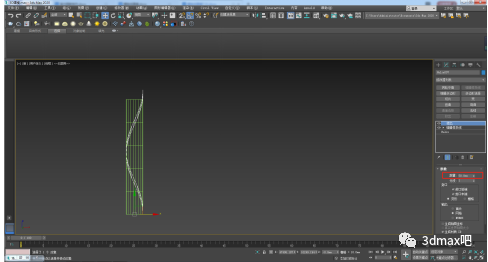

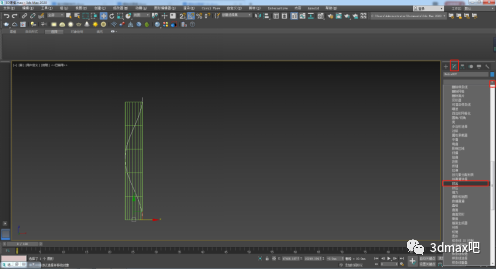

4. 点开修改器列表，添加“挤出”修改器。
进入“挤出”修改器，挤出数量50。

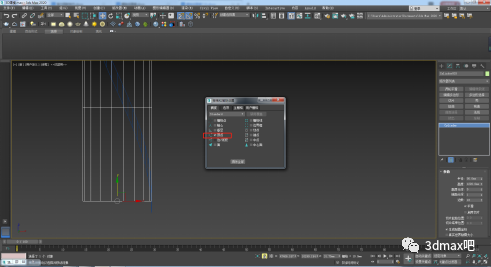

5. 快捷键S,打开角度捕捉，把圆柱体移动到如下图位置。

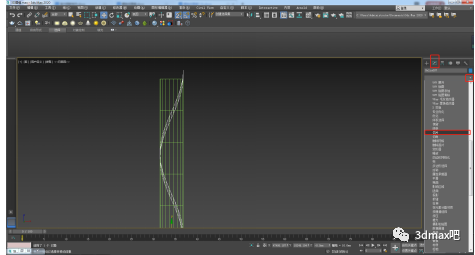

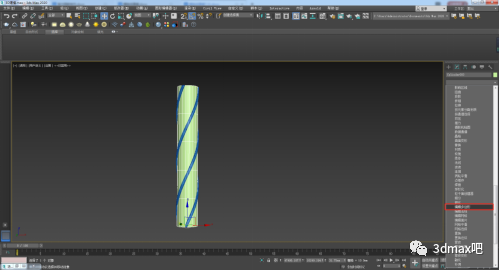

选中螺旋线，点开修改器列表，给螺旋线添加“切片”修改器。

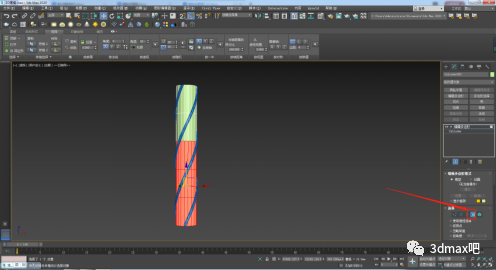

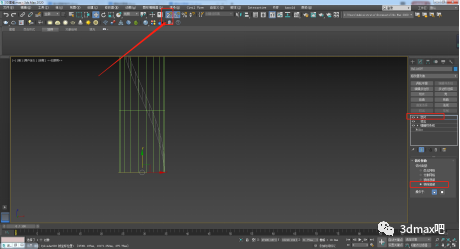

6. 快捷键S打开角度捕捉，进入“切片”修改器，选择“移除底部”，
把切片平面捕捉移动到圆柱底面。

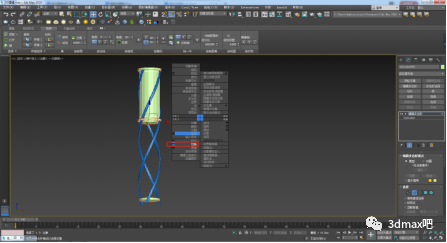

点开修改器列表，在给螺旋线添加一个“切片”修改器。

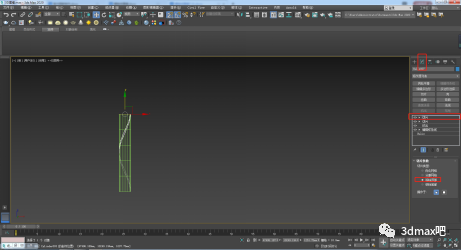

进入“切片”修改器，选择“移除顶部”，
把切片平面捕捉移动至圆柱顶部。

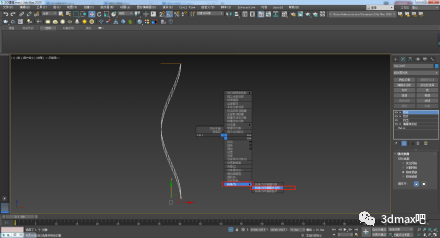

7. 快捷键Alt+Q，把螺旋线孤立出来，选中螺旋线，

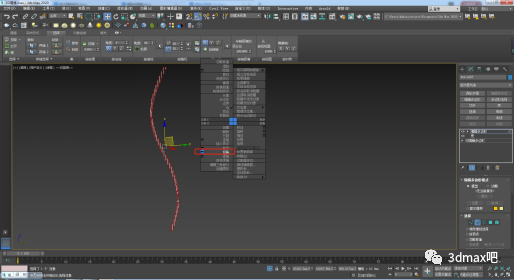

右键——转换为——转换为可编辑多边形。

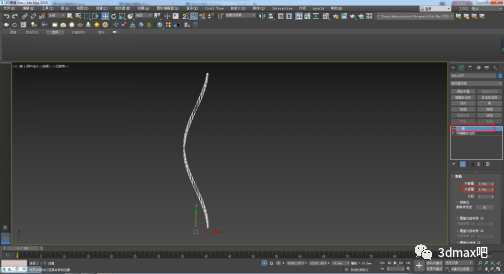

点开修改器列表，添加“壳”修改器。
进入“壳”修改器，外部量改为8。
8.点开修改器列表，添加“编辑多边形”修改器。
进入“编辑多边形”修改器，选中所有边线，

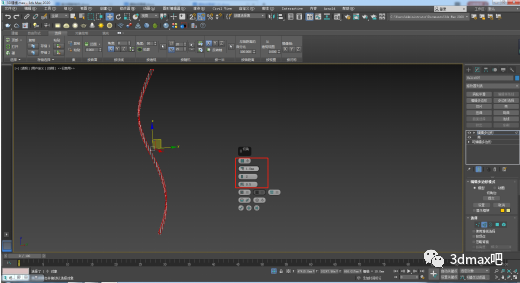

右键——切角——四边形切角，切角1，分段2，张力0.5。

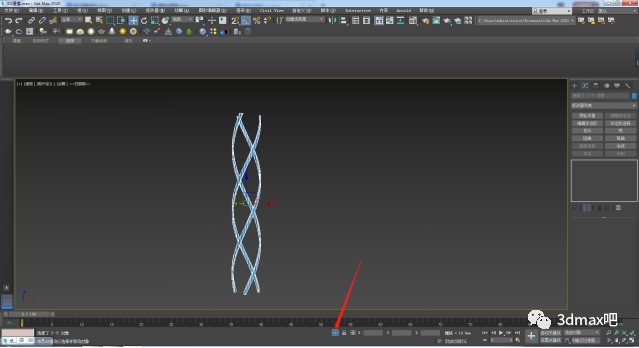

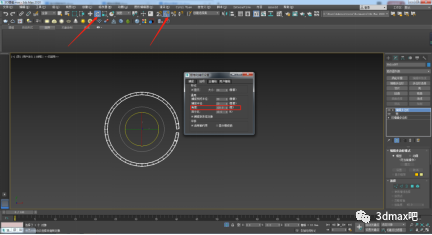

9. 退出编辑多边形，快捷键E,切换至旋转工具，

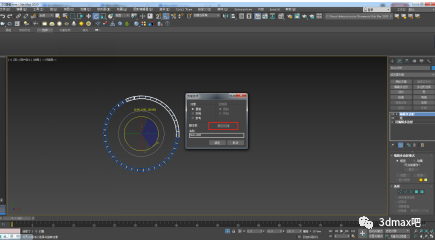

在角度捕捉按钮上右键，把角度设置为120，
按shirt 键旋转复制出两个。点击退出孤立按钮，

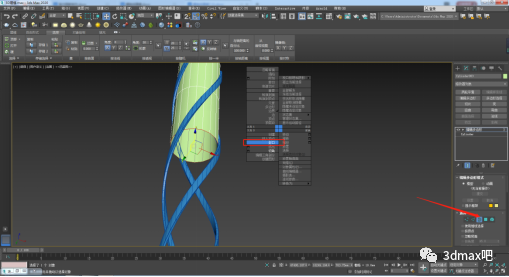

10. 选中圆柱体，点开修改器列表，添加“编辑多边形”修改器。
进入“编辑多边形”修改器，按数字4到面级，选中下面的面，删除。
11. 按数字3，到边界级，选中下面的边界，右键，封口。

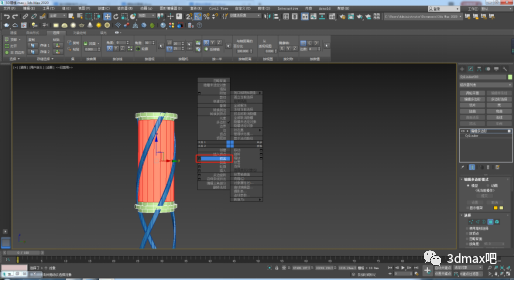

12.按数字2，到线级，选中所有竖线，

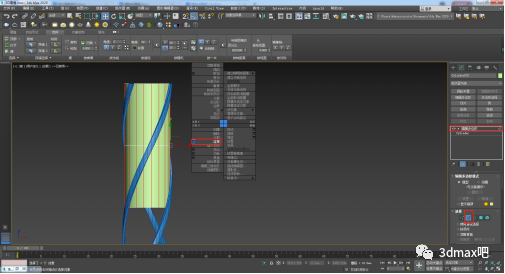

右键——连接。输入连接边数2。

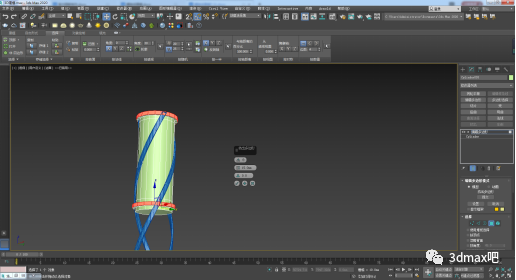

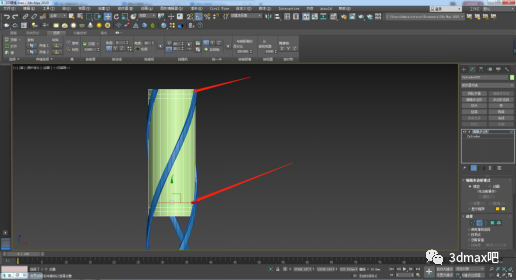

14.把线移动位置如下图所示。

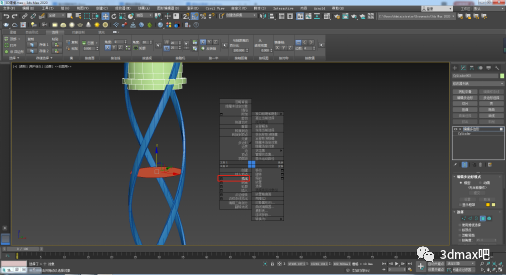

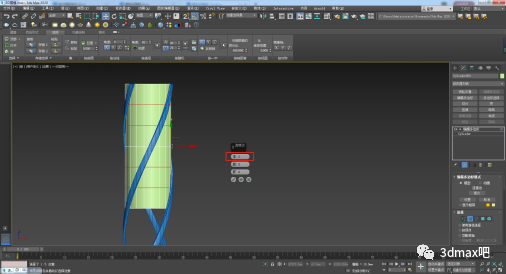

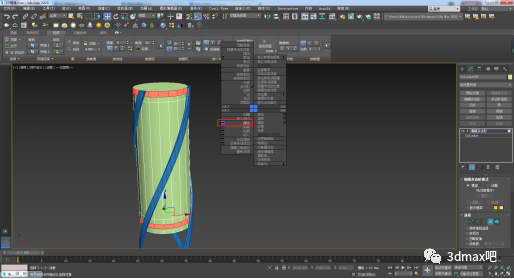

15.选中面如下图所示，右键，选择挤出。选择本地法线，挤出数量改为15。
16.选中面，如下图所示，右键，选择挤出。
本地法线，挤出数量改为2。

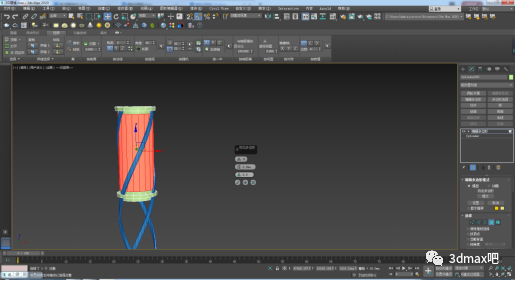

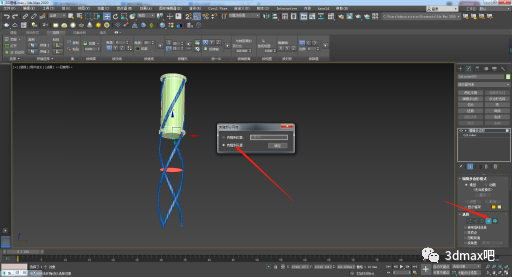

17. 选择底面，按Shift键，向下复制一个，克隆到元素。
18. 选择面，右键，挤出。本地法线，挤出数量改为20。
19.按数字3，到边界，选中边界，右键，选择封口。
20. 按数字5，到元素，选中元素，向下移动至合适的位置。

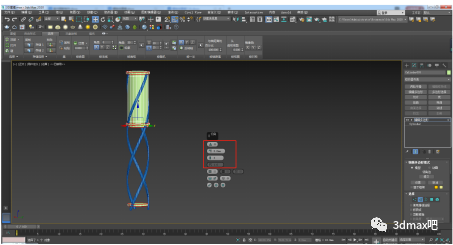

21. 按数字2，到线级，选中边线，如下图所示，右键——切角。

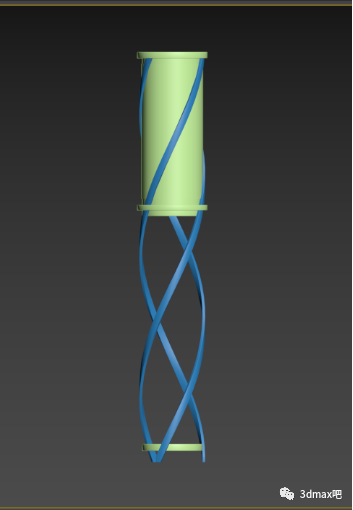

如下图所示输入切角数值。今天的螺旋线式落地灯就建好了。
