NLB网络负载均衡

NLB: 网络负载平衡

示例：利用Windows Server 2012实现网络负载平衡

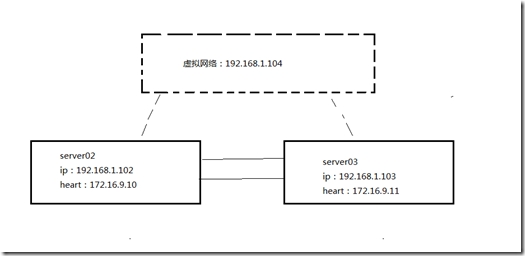

工作原理：server02与server03需要两个网卡，其中一个是心跳网络（172.16.9.0网段IP）。NLB就是在两台服务器做高可用，其中一台故障另一个也会正常工作。备份模式是主主备份的。

过程：就是server02与server03之间虚拟出一个IP提供服务，客户端访问虚拟IP

实验准备：

server02             IP：192.168.1.102              heart：172.16.9.10

server03             IP：192.168.1.103              heart：172.16.9.10

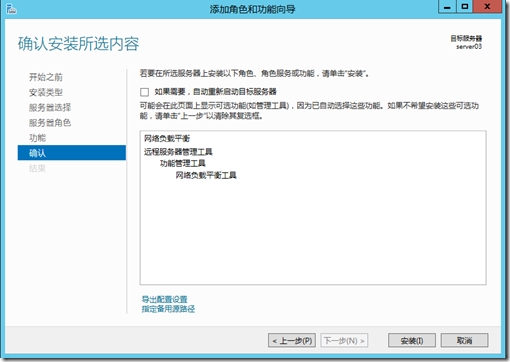

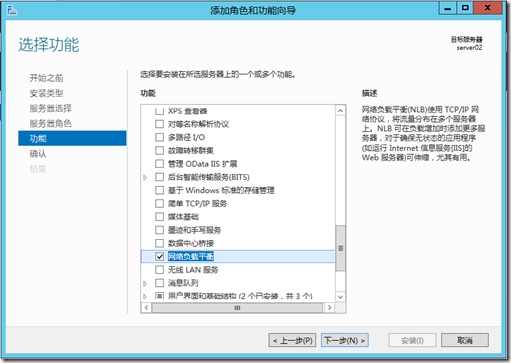

步骤1：server02，server03安装NLB角色

安装

步骤2： server02配置NLB

服务器管理器——工具——网络负载平衡管理器——点击网络负载平衡群集——右键——新建群集

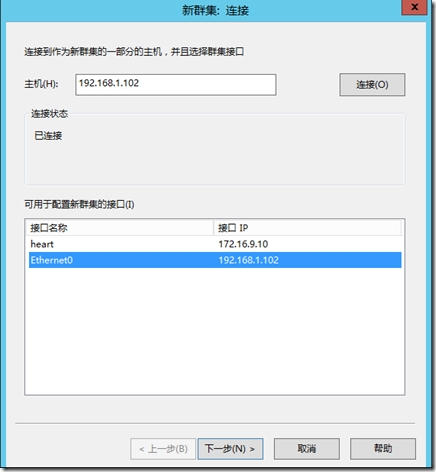

主机输入server02本地IP——连接，选择本地IP下一步

下一步

优先级指的是优先访问哪个网站

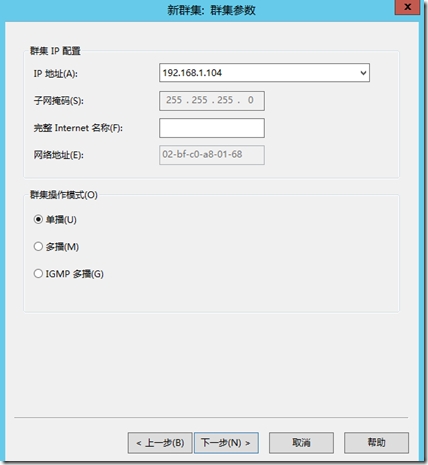

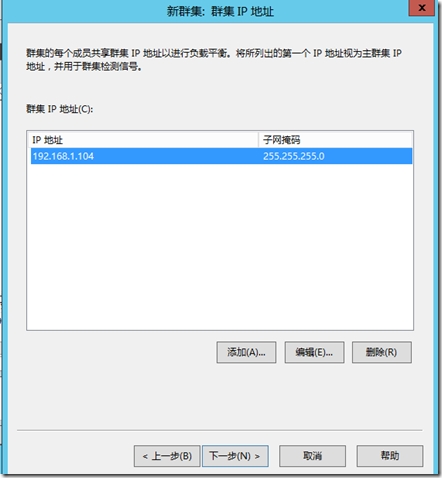

添加虚拟ip地址

群集操作模式：
单播： 所有节点的MAC地址会被替换成统一的群集MAC地址
将IP地址解析成MAC地址：  ARP  地址解析协议
将MAC地址解析成IP地址：  RARP 逆地址解析协议


多播: 每个节点使用自己的MAC地址

完成

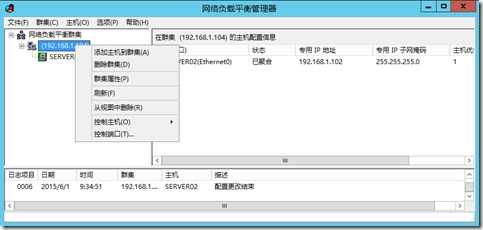

点击192.168.1.104——右键——添加主机到群集

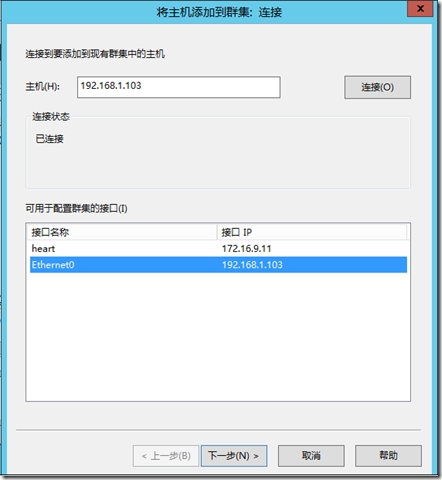

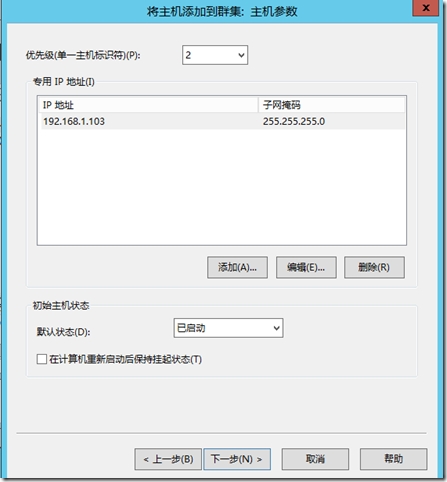

输入server03本地IP地址——连接

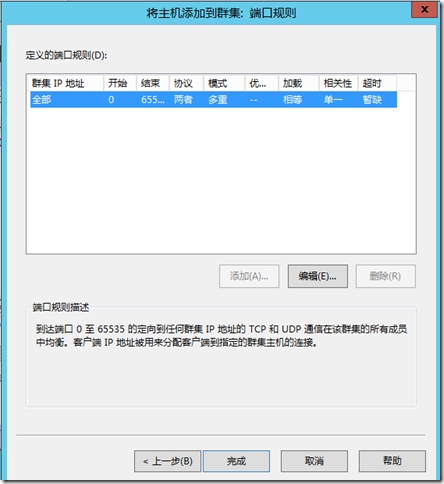

下一步

完成

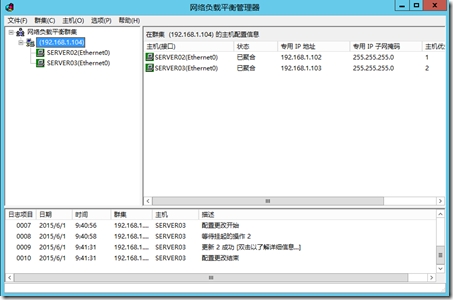

配置完成后——server02显示如下

（server03的网络负载平衡管理器显示如下，不用再对server03配置）

测试：

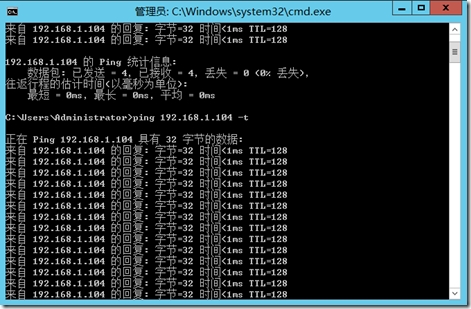

找一台客户机：长ping vip
ping 192.168.1.104

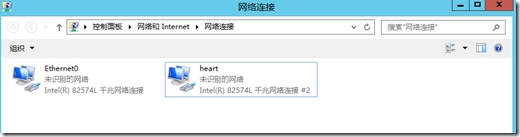

陆续断开两个节点，也就是禁用本地的网卡，不能禁用心跳网络。

一般情况4个包还是可以接受的，如果断的更长说明配置可能存在问题



示例： 利用NLB实现WEB站点的高可用

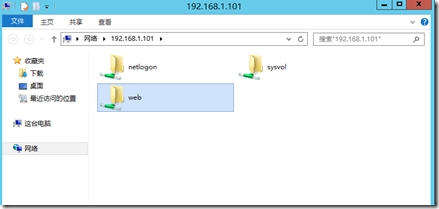

在server01上共享网站

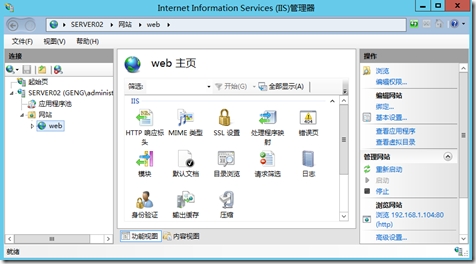

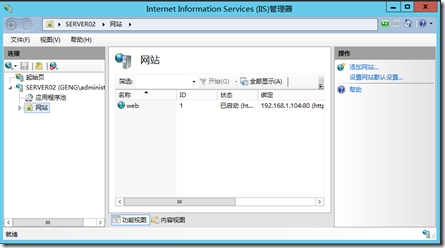

server02和server03上打开IIS管理器——网站——右键——添加网站

为了能让网站能同步，所以网站的路径存放到网络路径（例如把网站存放到server01）

网站的IP地址是虚拟ip地址

验证：

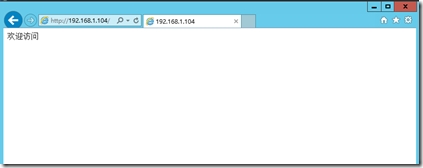

禁用server02或server03上本地的ip的网卡，server01可以正常访问访问网站，实验成功。

（因为网站没有绑定主名，所以在网址上输入虚拟IP 的地址。如果绑定主机名需要在DNS上添加A记录）

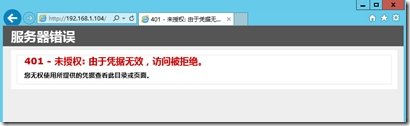

注：如果访问网站时出现一下情况，点击网址右键——基本设置——连接为——添加管理员的认证，即输入管理员的用户名和密码

（注意：如果server02或者server03中不能访问server01网站的存放路径，则把群集操作模式改成多播）
