高刷新率，是今年手机市场的一大热词，屏幕刷新率成为手机配置至关重要的衡量标准。如果说5G手机已经普及，整体价格都在降低，那么高刷+5G如何做到低价的呢?上周探索了120Hz的iQOO Z1x内部结构，今天我们再来看看OPPO A92S的秘密。

主要配置信息如图，即将拆解的这台存储为：6GB RAM+128GB ROM。

拆解

OPPO A92S使用并列式双NANO-SIM卡托，塑料卡托上并没有做防水设计。

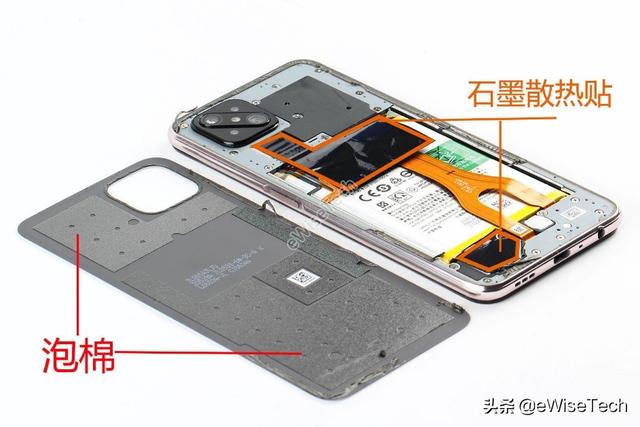

后盖使用泡棉胶固定，内侧还有缓冲泡棉，机身上端和底部扬声器位置都贴有石墨散热贴。

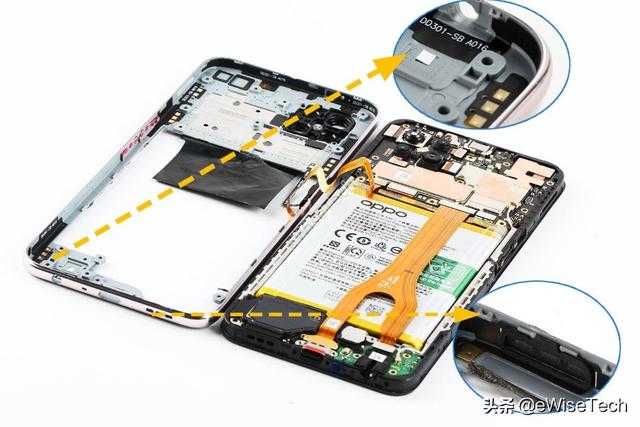

OPPO A92S带有后端盖，采用卡扣加20颗十字螺丝固定方式。组件内侧有6条FPC天线。后端盖对应前后置摄像头位置有泡棉材料进行保护。在扬声器出声孔也有泡棉和防尘网。

拆解时需要多加注意，侧键指纹传感器和电源按键同一个黑色塑料片卡在后壳右侧，并由软板与主板连接。

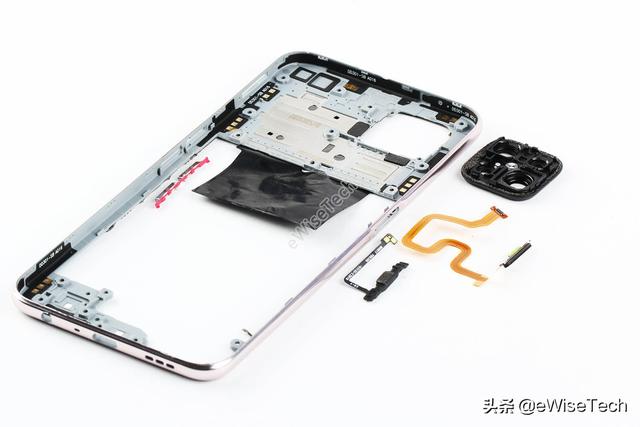

随后将后端盖上的按键、指纹识别器、电源键软板和后置摄像头防护盖拆下。

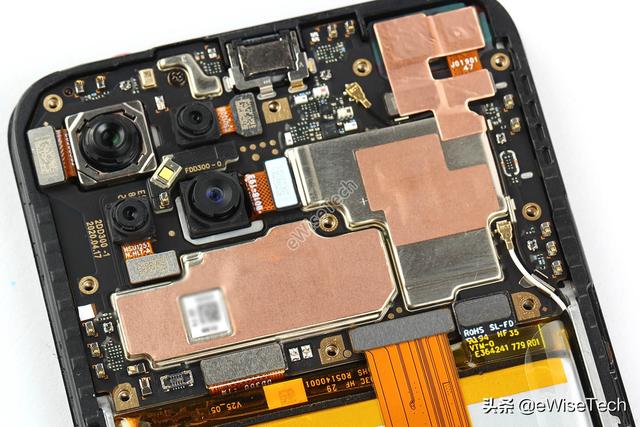

A92S的机身内部采用常规三段式布局，主板屏蔽罩表面和前置摄像头背面贴有散热铜箔，后置摄像头为4颗独立摄像头组件，并没有配备防滚架。

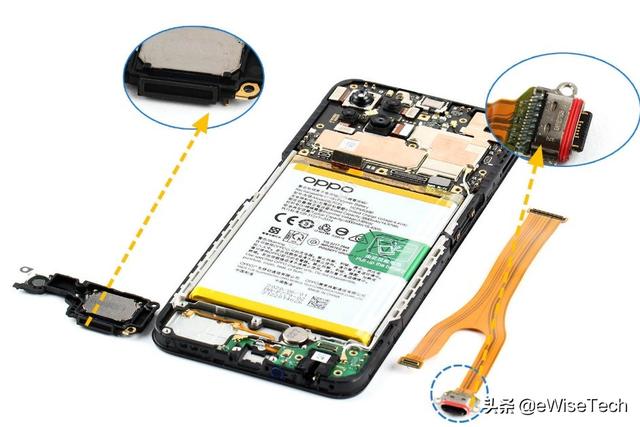

将主副板连接软板和底部扬声器取下， USB Type C数据充电接口上有红色胶圈用于防水，半封闭式的扬声器模块在出声孔位置有泡棉材料。

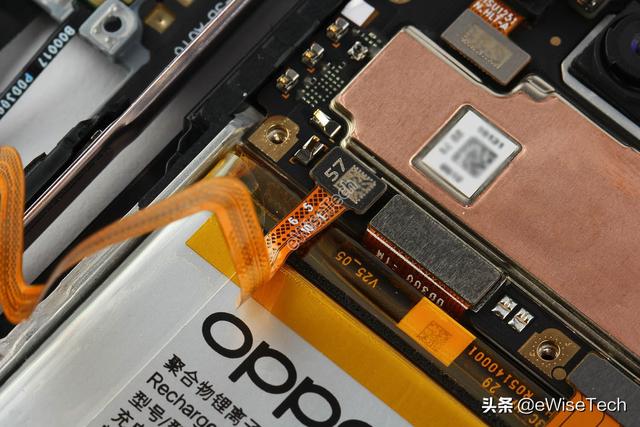

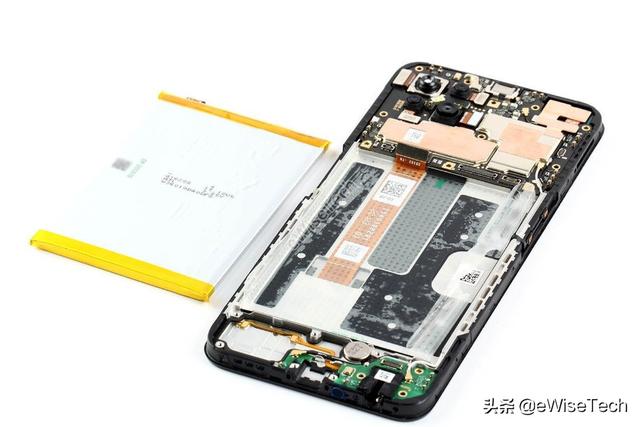

电池用双面粘性塑料膜贴合固定，配有拆解提手，粘性比较强，拆解时不可避免的造成了电池轻微变形。

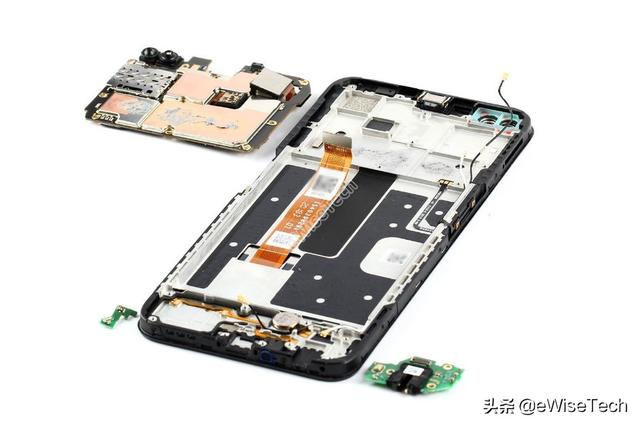

接下来是对主副板的拆解，其中副板上的耳机接口有橡胶防尘套，主板背面和正面相同，不仅在屏蔽罩上有散热铜箔，还涂有少量的导热硅脂。在手机底部还有一块小的PCB天线，通过射频同轴线连接主板。

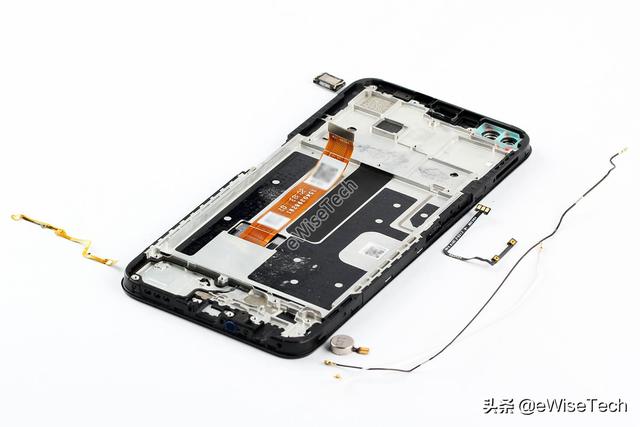

中框上还有些小组件需要拆解，都是通过胶固定的，拆解起来非常简单。这其中包含由AAC瑞声科技提供的听筒、两条ECT电联科技的射频同轴线，还有振动器、音量键软板以及扬声器连接软板。

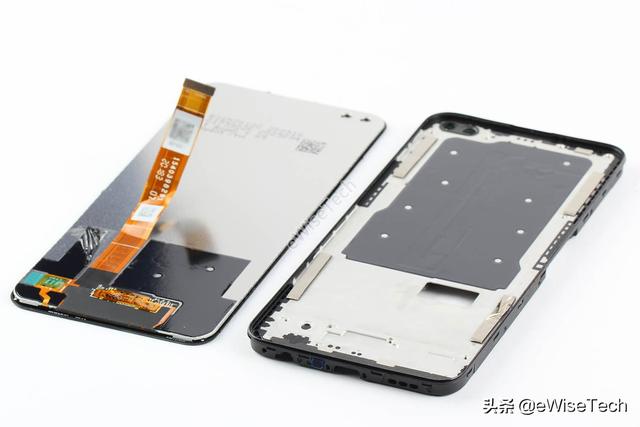

屏幕的拆解方式想必不用小e多说了，通过加热台加热用撬片慢慢撬开粘合的胶即可。在中框正面可以看到贴有大面积石墨散热贴纸。

E分析

器件信息

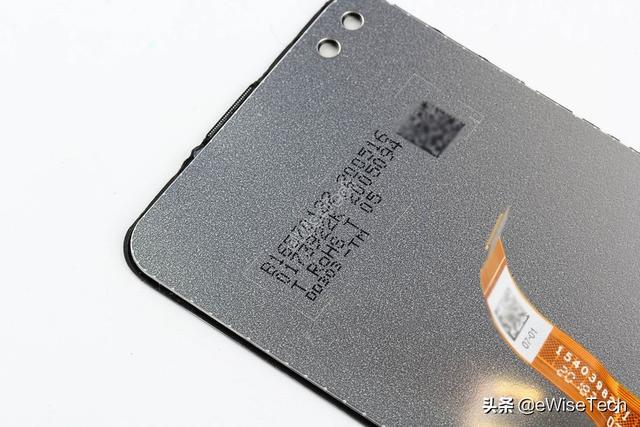

A92S屏幕采用6.57英寸的挖孔全面屏，目前我们拆解的这台是由AUO友达光电提供，屏幕型号：B16570122。

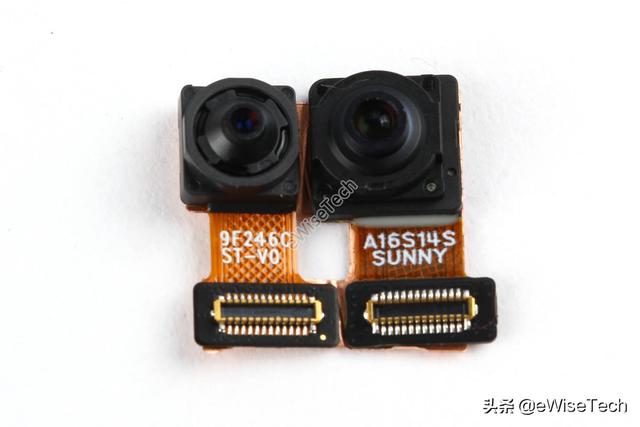

前置双摄中，6MP摄像头模组由舜宇光学生产提供，传感器使用三星S5K3P95P。

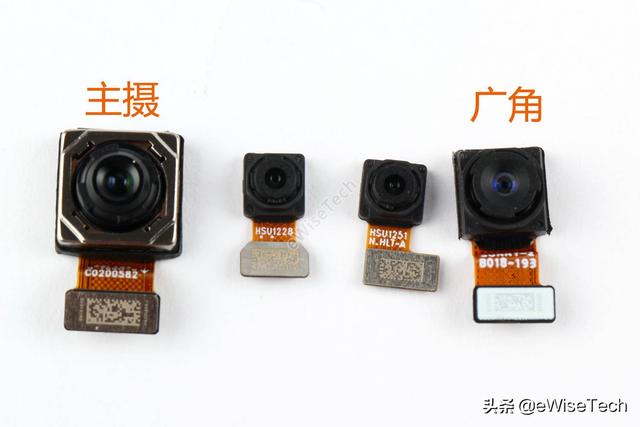

后置四摄皆为单独模块，其中48MP主摄模组由丘钛科技生产提供，传感器使用索尼IMX586；8MP广角镜头则是由舜宇光学生产提供。

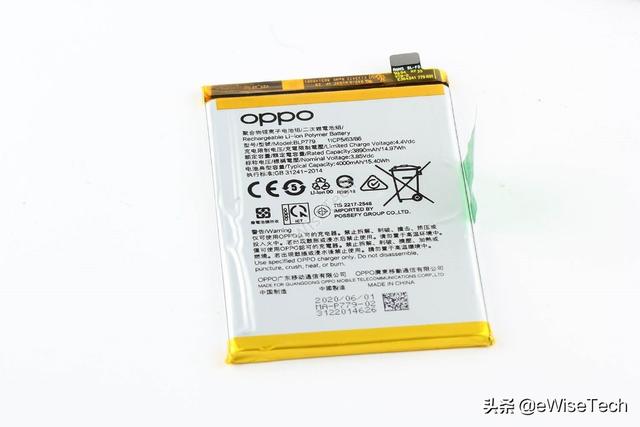

A92S所采用的电池型号为：BLP779，电芯由ATL提供。

主板信息：

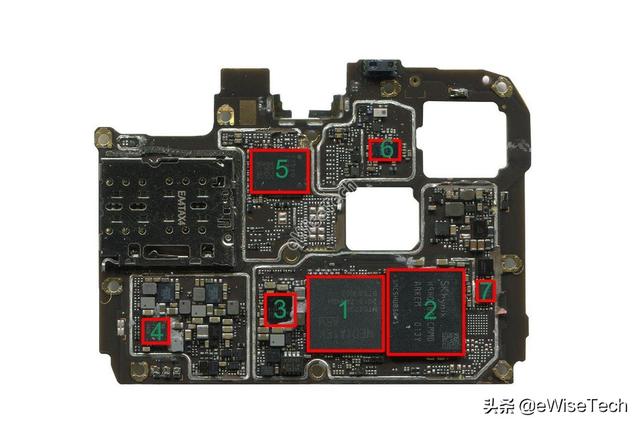

主板正面:

1：Media Tek-MT6873V-天机800 5G SOC芯片

2：SK Hynix-H9H16AECMMD-ARKEM-eMCP 6GB内存+128GB闪存芯片

3：Media Tek-MT****-电源管理芯片

4：TI- BQ*****-快充芯片

5：QORVO- QM*****-射频前端模块芯片

6：Media Tek-MT****-WiFi/BT/GPS/GLONASS/FM5合一芯片

7：Bosch-BMI***-加速度计和陀螺仪芯片

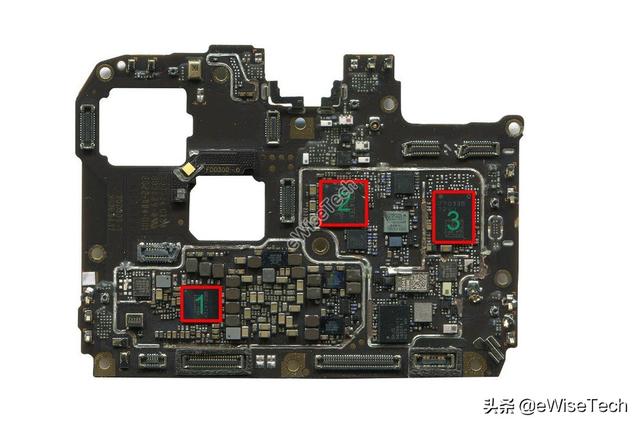

主板背面:

1：Media Tek- MT****-电源管理芯片

2：Media Tek-MT****W-射频收发器芯片

3：QORVO-QM*****-射频前端模块芯片

总结：

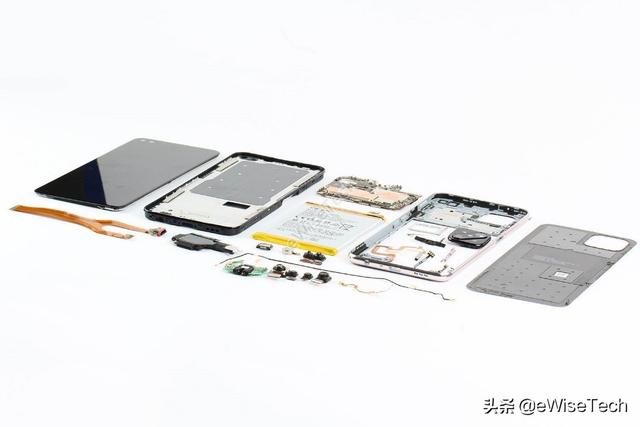

OPPO A92S整机拆解比较简单，维修保养方便。属于常规的三段式布局。

A92S在主板的正反面都采用整体式屏蔽罩，并贴有大面积散热铜箔，在对应主要芯片表面涂有一层散热硅脂，这对主板可以起到很好的散热和保护。中框上有小根散热铜管。

采用了后端盖，侧键指纹、FPC天线，这是常见的降低成本的方法，可以回顾前期拆接到的iQOO Z1x也是采用了相同的方式控制成本。

当然了在IC方面降低成本也是一大主要方式。可以移步eWisetech查看同等价位的整机BOM，自然就可以看出其中的奥秘了。
