某600MW机组因凝结水泵出口法兰垫损坏，导致水汽泄露，进而引起励磁变低压侧共箱母线受潮，触发转子接地保护动作，最终造成机组跳闸。检查发现法兰垫安装工艺不良，加之短时间内泵出口压力大幅波动，共同导致了此次事故。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1 设备简况

某电厂8号机组容量为600MW，配套汽轮机型号：16.67/538/538，为亚临界、单轴、中间再热、三缸四排汽、直接空冷凝汽式汽轮机。配套发电机型号：THDF-118/56，为隐极同步发电机，机端自并励静态励磁系统，发电机冷却方式为水氢氢冷方式。配套锅炉型号：SG-2093/17.5-M912，为亚临界一次中间再热控制循环汽包炉，单炉膛∏型紧身封闭布置，四角切向燃烧，摆动式燃烧器调温，一次风正压直吹式制粉系统、单炉膛、固态排渣、全钢架悬吊结构、平衡通风。

2 事前工况

2020年4月27日上午班，#8机组负荷300MW，B凝结泵工频方式运行(2020年4月26日20时45分，变频器故障检修，凝结泵为工频方式运行)，A凝结水泵备用。

3 事件经过

10时38分，运行人员发现#8机组凝结水流量降低，除氧器、凝汽器水位降低。就地检查，B凝结泵出口法兰呲水严重，立即启动A凝结泵，停运B凝结水泵并做隔离措施，10时54分，B凝结水泵隔离完毕，交检修处理。

12时46分，#8机组跳闸，DCS发“转子接地跳闸”报警(转子接地保护在励磁系统里)，保护屏发“外部重动4”(励磁系统故障)。

就地检查发现励磁变低压侧共箱母线水平段有受潮现象(图1)，检修用风机做烘干处理。

16时10分，B凝结水泵出口法兰垫更换完毕。

18时35分，测励磁变高、低压侧，发电机转子对地绝缘均合格，机组恢复启动。

4月28日3时18分，机组并网。

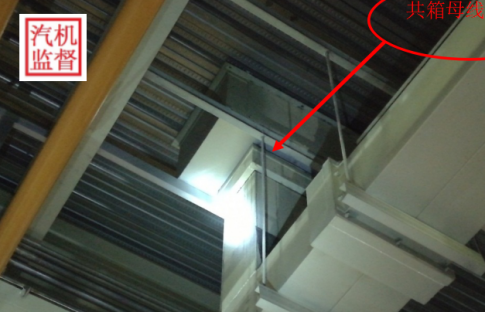

图1 励磁变低压侧共箱母线

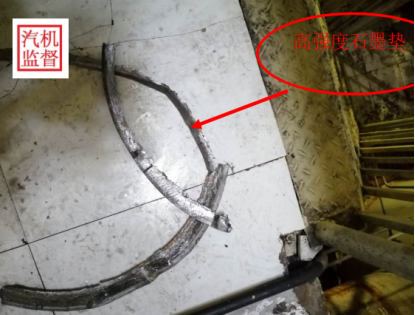

图2 B凝结水泵出口法兰垫损坏图片

4现场检查情况

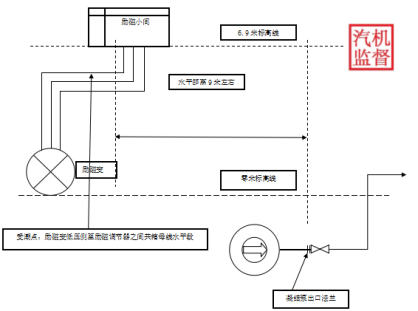

(1).测励磁变低压侧至励磁调节器之间共箱母线对地绝缘为零，测励磁调节器至发电机转子对地绝缘2G欧姆，判断为励磁变低压侧共箱母线水平段受潮。

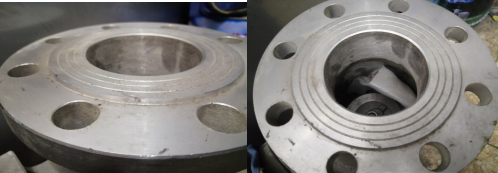

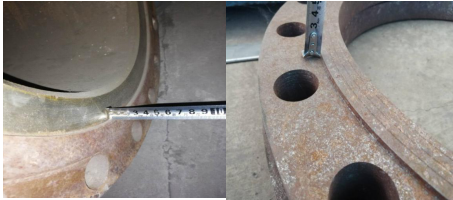

(2).对B凝结水泵出口法兰解体检查，法兰垫上部约1/3已经呲损脱落(图2)。

(3).查B凝结水泵运行参数(图3)：10时38分，#8机组降负荷310MW降至300MW，运行调节凝结水流量，10时38分49秒，电流98A、出口压力3.2MPa、凝结水上水调门开度49%；10时38分54秒，电流91A、出口压力3.42MPa、凝结水上水调门开度39%，造成凝结水泵出口压力瞬时压力波动情况。
